Licht-Dekoder in Spur G Panoramawagen einbauen: Schritt-für-Schritt Anleitung
Die Nachrüstung einer stimmungsvollen Beleuchtung in Spur G Panoramawagen wertet jedes Gartenbahn-Modell massiv auf. Besonders bei RhB- oder DB-Wagen sorgt eine getrennt schaltbare Decken- und Tischbeleuchtung für ein realistisches Nachtbild auf der Anlage. In dieser Anleitung erfahren Sie, wie Sie einen modernen 2-Kanal Licht-Dekoder fachgerecht einbauen und verkabeln. Ob Sie rein digital fahren oder Ihre Wagen auch auf analogen Strecken einsetzen möchten – die richtige Konfiguration des Dekoders ist entscheidend für die Funktionalität. Wir führen Sie durch die technischen Details von der Spannungsversorgung über die Pufferung bis hin zur Programmierung der CV-Werte, damit Ihre Panoramawagen in vollem Glanz erstrahlen.
Grundlagen und Vorbereitung für den Dekoder-Einbau
Die Nachrüstung digitaler Komponenten in eine bestehende Gartenbahn-Anlage gehört zu den anspruchsvollsten und zugleich lohnendsten Aufgaben für passionierte Modellbahner. Wenn Sie planen, wie Sie einen Licht-Dekoder in einen Panoramawagen der Spur G einbauen, steht die technische Präzision im Vordergrund. Panoramawagen zeichnen sich durch ihre großzügige Verglasung aus, was die Anforderungen an eine saubere Verkabelung und die Platzierung der Elektronik erhöht. Ziel ist eine Beleuchtungslösung, die nicht nur funktional überzeugt, sondern die Detailtreue des Modells unterstreicht, ohne die Optik des Innenraums durch sichtbare Leitungen zu stören.
Bevor Sie mit der Installation beginnen, ist eine umfassende Bestandsaufnahme der Hardware zwingend erforderlich. Ein moderner Licht-Dekoder für die Spur G muss wetterfesten Anforderungen genügen, sofern der Wagen im Außeneinsatz betrieben wird. Zudem ist die Kompatibilität zum vorhandenen Digitalsystem (in der Regel DCC oder mfx) sicherzustellen. Bei Modell-Land empfehlen wir für solche Umbauprojekte Komponenten unserer Eigenmarke ML-Train, die speziell auf die Anforderungen der Spur G zugeschnitten sind und eine nahtlose Integration in LGB-kompatible Systeme ermöglichen.
Technische Voraussetzungen und Werkzeugliste
Für einen fachgerechten Einbau benötigen Sie eine kontrollierte Arbeitsumgebung und spezifisches Werkzeug. Da Gartenbahn-Modelle aufgrund ihrer Größe eine robuste Handhabung erlauben, aber in der Detailausführung filigran sind, ist Vorsicht geboten. Zur Grundausstattung gehören:
- Ein temperaturregelbarer Lötkolben mit feiner Spitze für präzise Lötstellen an den Dekoder-Ausgängen.
- Hochwertiges Elektronik-Lot (bleifrei) und Entlötlitze für eventuelle Korrekturen.
- Ein Satz passender Schraubendreher, um das Gehäuse des Panoramawagens beschädigungsfrei vom Fahrgestell zu trennen.
- Multimeter zur Durchgangsprüfung und Spannungsmessung an den Radschleifern.
- Kapton-Band oder Schrumpfschläuche zur Isolierung der Kabelverbindungen, um Kurzschlüsse im Gehäuse zu vermeiden.
Schritt 1: Demontage und Analyse der Stromabnahme
Der erste Schritt bei der Frage, wie Sie den Licht-Dekoder in den Panoramawagen der Spur G einbauen, ist das vorsichtige Öffnen des Modells. Achten Sie dabei auf die herstellerspezifischen Rastnasen oder Verschraubungen unter dem Wagenboden. Nach dem Abheben des Wagenkastens wird die Stromabnahme sichtbar. In der Spur G erfolgt diese meist über Schleifkontakte an den Achsen oder über kugelgelagerte Radsätze mit integrierter Stromabnahme.
Prüfen Sie die mechanische Gängigkeit der Schleifer. Eine unterbrechungsfreie Stromversorgung ist die Grundvoraussetzung für ein flackerfreies Lichtbild im Digitalbetrieb. Sollten die vorhandenen Schleifer einen hohen Rollwiderstand erzeugen oder unzuverlässig leiten, bietet das Sortiment von Modell-Land mit über 6000 Ersatzteilen passende Austauschkomponenten oder kugelgelagerte Achsen von ML-Train, die die Stromaufnahme signifikant verbessern.
Schritt 2: Positionierung des Dekoders und Kabelführung
In einem Panoramawagen ist der Raum für Elektronik begrenzt, da die Sichtlinien durch die Fenster frei bleiben sollen. Ideale Einbauorte sind Funktionsabteile am Wagenende oder der Bereich unter der Inneneinrichtung. Der Dekoder sollte so fixiert werden, dass er keine mechanische Spannung auf die Kabel ausübt. Verwenden Sie hierzu doppelseitiges Klebepad oder kleine Schraubverbindungen, sofern Montagepunkte vorhanden sind.
Die Kabelführung muss entlang der Fensterstreben oder unterhalb der Sitzreihen erfolgen. Bei der Verwendung von LED-Leisten ist darauf zu achten, dass der Licht-Dekoder über genügend Funktionsausgänge verfügt, um beispielsweise die Innenbeleuchtung und die Tischlampen (sofern vorhanden) getrennt zu schalten. Dies erhöht den Realismus im Fahrbetrieb erheblich.
Schritt 3: Elektrischer Anschluss und Programmierung
Der Anschluss des Licht-Dekoders erfolgt nach dem Standard-Farbschema der Modellbahnelektronik. Die Gleisanschlüsse (meist schwarz und rot) werden mit den Radschleifern verbunden. Die Ausgänge für die Beleuchtung werden direkt an die LED-Module geführt. Beachten Sie unbedingt die maximale Strombelastbarkeit der Dekoder-Ausgänge. Moderne ML-Train Dekoder sind in der Regel kurzschlussfest, dennoch ist eine sorgfältige Isolierung unerlässlich.
Nach der hardwareseitigen Installation erfolgt die Programmierung der CV-Werte (Configuration Variables). Hier legen Sie die Adresse des Wagens fest und definieren, mit welcher Funktionstaste (z. B. F1) das Licht geschaltet wird. Viele Dekoder bieten zudem Dimmfunktionen an, um die Helligkeit der Innenbeleuchtung an die Umgebungsbedingungen Ihrer Gartenbahn anzupassen.
Zusammenfassung der wichtigsten Merkmale für den Umbau:
- Prüfung der Radstromkontakte auf Korrosion und mechanischen Anpressdruck für eine konstante digitale Signalübertragung.
- Verwendung von ML-Train Licht-Dekodern für maximale Kompatibilität mit Spur-G-Zentralen und langlebigen Außeneinsatz.
- Verdeckte Kabelführung innerhalb der Karosserie zur Wahrung der optischen Detailtreue des Panoramawagens.
- Einsatz von LED-Technik zur Reduzierung der thermischen Belastung und des Stromverbrauchs innerhalb des Kunststoffgehäuses.
- Programmierung individueller Lichteffekte über die CV-Konfiguration zur Steigerung des technischen Realismus Ihrer Anlage.
Sicherheitshinweise und Experten-Tipps
Bevor Sie das Gehäuse endgültig schließen, empfiehlt sich ein Testlauf auf einem Programmiergleis. So stellen Sie sicher, dass keine Kurzschlüsse vorliegen, die die Zentrale oder den Dekoder beschädigen könnten. Achten Sie darauf, dass keine Kabel zwischen Gehäuse und Fahrwerk eingeklemmt werden, da dies langfristig zu Isolationsfehlern führt.
Für detaillierte technische Zeichnungen und spezifische Video-Anleitungen zu verschiedenen Wagenmodellen verweisen wir auf unser kostenloses Modell-Land Wiki. Dort finden Sie bebilderte Tutorials, die den Einbauprozess schrittweise begleiten. Sollten während des Umbaus Fragen zur Kompatibilität bestimmter Bauteile auftreten, steht Ihnen unser aktives Kunden-Forum als Plattform für den fachlichen Austausch mit anderen Profis zur Verfügung. Mit der richtigen Vorbereitung und hochwertigen Komponenten von Modell-Land wird die Digitalisierung Ihres Fuhrparks zu einem technisch präzisen Erfolgserlebnis.
Warnhinweis: Dieses Produkt enthält Kleinteile und ist nicht für Personen unter 15 Jahren geeignet. Achten Sie beim Löten auf ausreichende Belüftung und befolgen Sie die Sicherheitshinweise der Werkzeughersteller.
Passende Produkte entdecken
Produkte
Dekoder-Programmer für Spur-G ML-Train
Lichtsignal SO16 Überwachungssignal 2 Stück...
Lichtsignal Typ HV Blocksignal mit Vorsignal für...
Lichtsignal Typ HV Einfahrtsignal mit Vorsignal...
Lichtsignal Typ HV Hauptsignal mit Vorsignal für...
Lichtsignal Typ HV Einfahrtssignal mit Ersatzrot...
Verkabelung und Anschluss der LED-Module
Die präzise Installation der Elektronik bildet das Herzstück jeder Modernisierung. Ein LGB Panoramawagen LED Umbau erfordert Sorgfalt bei der Leitungsführung und der Wahl der Kontaktpunkte. Sie schaffen damit die Basis für ein realistisches Zugbild auf Ihrer Gartenbahn. Der Fokus liegt hierbei auf einer sauberen Trennung der Stromkreise und einer sicheren Befestigung der Kabelstränge.
Digitale Steuerungen bieten weitreichende Möglichkeiten für die Inszenierung Ihrer Fahrzeuge. Im Digitalbetrieb Spur G Wagen zu beleuchten, bedeutet weit mehr als nur Licht einzuschalten. Sie steuern Gruppen von LEDs einzeln an und simulieren so authentische Betriebszustände. Eine strukturierte Verkabelung verhindert Kurzschlüsse und erleichtert spätere Wartungsarbeiten an den Drehgestellen oder dem Wagenkasten.
Nutzen Sie für die Zuleitungen flexible Litzen mit ausreichendem Querschnitt. Diese halten den mechanischen Belastungen durch die Kurvenfahrten der Gartenbahn dauerhaft stand. Achten Sie darauf, dass die Kabelwege die Beweglichkeit der Achsen nicht einschränken. Nur so bleibt die Betriebssicherheit Ihrer wertvollen Lok- und Wagenteile im harten Außeneinsatz vollständig erhalten.

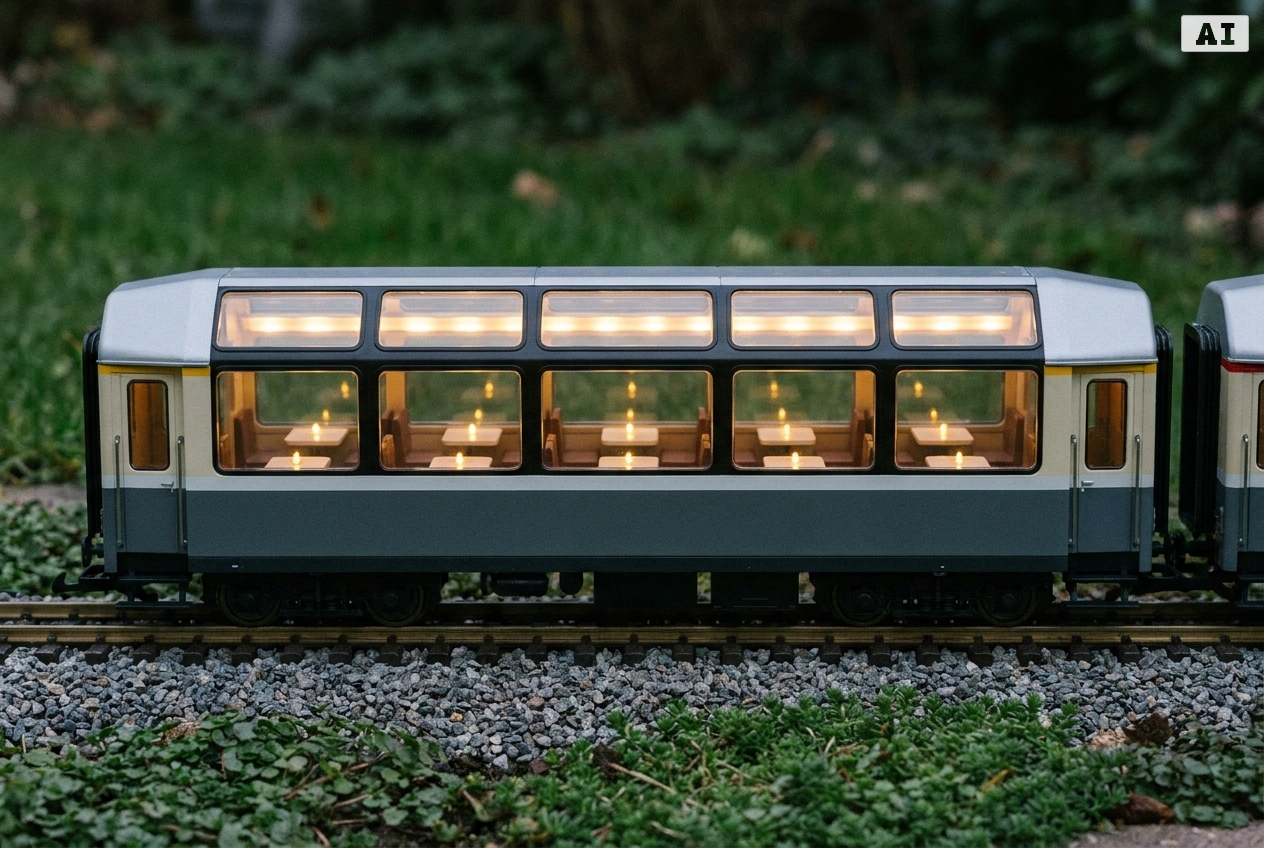

Anschluss von Decken- und Tischbeleuchtung
Der Anschluss der LED-Verbraucher erfolgt direkt an die Funktionsausgänge des installierten Licht-Dekoders. Moderne Dekoder stellen hierfür separate Ausgänge zur Verfügung, die Sie unabhängig voneinander schalten können. Verbinden Sie den Pluspol der LED-Leisten mit dem gemeinsamen Rückleiter des Dekoders. Die Minus-Leitungen führen Sie zu den jeweiligen Funktionsausgängen für die Decken- oder Tischlampen.
Die Trennung dieser beiden Lichtkreise sorgt für eine enorme optische Aufwertung. Während die Deckenbeleuchtung den gesamten Innenraum flutet, setzen die kleinen Tischlampen punktuelle Akzente. Dies wirkt besonders bei Dämmerungsfahrten äußerst edel. Für die Montage im Dachbereich empfiehlt sich die Verwendung von passgenauer Beleuchtung aus unserem Fachsortiment, um Lichtaustritt an unerwünschten Stellen zu vermeiden.
Fixieren Sie die Kabel im Inneren des Panoramawagens mit Kaptonband oder Heißkleber. Achten Sie darauf, dass keine Leitungen die Fensterflächen verdecken. Ein sauberer Aufbau garantiert, dass die Passagiere im Modell perfekt zur Geltung kommen. Falls Sie weitere Details ergänzen möchten, finden Sie passende Komponenten oft bei Ersatzteilen für einen Einheitswagen 2-achsig 30000 30190, die sich teilweise adaptieren lassen.
Prüfen Sie vor dem finalen Verschließen des Gehäuses jede Lötstelle. Kalte Lötstellen führen durch Vibrationen im Fahrbetrieb schnell zu Wackelkontakten. Nutzen Sie Schrumpfschläuche zur Isolation aller offenen Verbindungen. Dies schützt die Elektronik vor Feuchtigkeit, die bei Gartenbahnen nie ganz ausgeschlossen werden kann. Eine gewissenhafte Arbeit an dieser Stelle erspart Ihnen mühsame Fehlersuchen in der laufenden Saison.
Spannungsversorgung und Pufferung
Die Stromabnahme erfolgt bei Spur-G-Wagen meist über Metallradsätze und Schleifkontakte. Da Schienen im Außenbereich Verschmutzungen aufweisen können, kommt es oft zu minimalen Unterbrechungen. Diese äußern sich im Digitalbetrieb durch nervöses Flackern der LEDs. Ein Speicherkondensator oder ein spezieller Goldcap-Puffer puffert diese Millisekunden effektiv ab und sorgt für ein konstantes Leuchtbild.
Schalten Sie den Pufferbaustein parallel zur Spannungsversorgung des Dekoders. Achten Sie dabei zwingend auf die korrekte Polung, um Bauteilschäden zu vermeiden. Hochwertige Dekoder verfügen über spezielle Anschlüsse für diese Energiespeicher. Diese Technik stellt sicher, dass Ihre Züge auch über Weichenstraßen oder verschmutzte Schienenabschnitte hinweg souverän und ohne Lichtaussetzer gleiten.
Die Spannung im Digitalbetrieb liegt meist deutlich höher als bei herkömmlichen Trafos. Ohne Spannungsregelung oder Vorwiderstände würden LED-Module thermisch überlastet und zerstört. Der Licht-Dekoder übernimmt hier die Regelung und ermöglicht zudem das Dimmen der Helligkeit per Software. So passen Sie die Intensität der Beleuchtung exakt an Ihre persönlichen Vorlieben und die Umgebung Ihres Gartens an.
Wartungsfreie Stromabnehmer sind für den dauerhaften Betrieb unerlässlich. Reinigen Sie die Laufflächen der Räder regelmäßig mit einem geeigneten Schienenreinigungsmittel. Falls Ihre Anlage viele Steigungen aufweist, kontrollieren Sie auch die Mechanik Ihrer Zugpferde, wie etwa einer Schlepptenderlok 2015 22150 2017, um eine gleichmäßige Stromaufnahme des gesamten Zugverbandes zu gewährleisten. Ein stabiler Kontakt ist die Basis für jede digitale Zusatzfunktion.
Weitere Empfehlungen
Produkte
Dekoder-Programmer für Spur-G ML-Train
4x Digitaler Weichenantrieb mit 4 GRATIS Weichenheizung Wetterfest Spur G ML-Train
Lichtsignal Typ L 5-fach mit RhB Vorsignal für...
Lichtsignal Typ L 3-fach mit RhB Vorsignal für...
Lichtsignal Typ HV Einfahrtsignal mit Vorsignal...
Lichtsignal Typ HV Einfahrtssignal mit Ersatzrot...
Programmierung und Analogmodus-Aktivierung
Die Installation moderner Lichttechnik in Panoramawagen erfordert technisches Verständnis über die digitale Steuerung hinaus. Ein verbauter Dekoder agiert im Auslieferungszustand oft rein digital. Wer seine Anlage jedoch konventionell mit einem Transformator betreibt, muss die Elektronik entsprechend konfigurieren. Erst durch die gezielte Programmierung erkennt der Baustein die anliegende Gleichspannung korrekt an.
Viele Gartenbahner nutzen gemischte Anlagenkonfigurationen. Hierbei fahren Lokomotiven wie die RhB E-Lok Krokodil 20400 digital, während ältere Garnituren analoge Kreise belegen. Die Beleuchtung der Waggons sollte in beiden Systemen zuverlässig funktionieren. Dafür ist der Zugriff auf die Konfigurationsvariablen, kurz CVs, zwingend erforderlich.
Die Kommunikation zwischen Zentrale und Dekoder erfolgt über standardisierte Protokolle. Bei der Spur G hat sich das DCC-Format durchgesetzt. Um Änderungen vorzunehmen, verbinden Sie den Wagen mit einem Programmiergleis. Alternativ nutzen Sie eine Zentrale mit "Programming on Main" (POM) Funktionen, falls der Dekoder dies unterstützt.
CV-Programmierung für den Mischbetrieb
Das Herzstück jeder Dekoder-Einstellung ist die CV29. Diese Variable fungiert als Steuerzentrale für grundlegende Eigenschaften des Moduls. Die CV29 Programmierung Lichtdekoder entscheidet maßgeblich darüber, ob der Wagen auf einer analogen Strecke dunkel bleibt oder erstrahlt. Bit 2 dieser Variable muss gesetzt sein, um die Analog-Erkennung zu aktivieren.
In der Praxis bedeutet dies meist die Addition des Wertes 4 zum bestehenden Registerinhalt. Standardmäßig steht die CV29 oft auf 0 oder 6. Ein Wert von 6 bedeutet beispielsweise, dass der Analogbetrieb bereits aktiv ist und der Dekoder zudem 28 oder 128 Fahrstufen verarbeitet. Kontrollieren Sie diesen Wert penibel, bevor Sie das Gehäuse des Wagens endgültig verschließen.
Besonders bei hochwertigen Modellen wie dem Einheitswagen 2-achsig 30000 30190 sorgt die richtige Programmierung für ein stimmiges Bild. Ohne gesetztes Bit für den Analogmodus ignoriert der Dekoder die Gleichspannung des Trafos vollständig. Er interpretiert die Spannung nicht als Befehl, sondern lediglich als statisches Rauschen ohne verwertbare Informationen.
Möchten Sie den LGB Analogbetrieb aktivieren, sollten Sie auch die Startspannung im Blick behalten. Analoge Transformatoren liefern im unteren Drehbereich oft nicht genug Spannung, um den Mikroprozessor des Dekoders zu starten. In den CV-Einstellungen lässt sich häufig definieren, ab welcher Schwellenspannung die Lichtausgänge schalten sollen. Dies verhindert Flackern bei langsamer Fahrt.
Fehlersuche bei fehlender Funktion
Bleibt die Beleuchtung trotz korrekter Verkabelung und Programmierung finster, liegt die Ursache oft in der Spannungsversorgung. Ein klassischer LGB-Trafo liefert bei niedriger Reglerstellung etwa 7 bis 9 Volt. Viele Dekoder benötigen jedoch eine Mindestspannung von zirka 10 Volt, um stabil zu arbeiten. Erhöhen Sie testweise die Spannung am Fahrpult, um ein technisches Defekt auszuschließen.
Prüfen Sie zudem die Polung der Schienenanschlüsse. Zwar sind moderne Dekoder durch Brückengleichrichter geschützt, doch im Analogmodus kann die Fahrtrichtung eine Rolle spielen. Einige ältere Module reagieren nur bei einer bestimmten Polarität, wenn die Analogerkennung nicht sauber implementiert ist. Tauschen Sie die Kabel am Gleisausgang kurzzeitig aus, um diesen Fehler zu verifizieren.
Ein weiterer wunder Punkt sind die Stromabnehmer an den Achsen oder Schleifschuhen. Bei Modellen wie der Lok- und Wagenteile Sektion zeigt sich oft, dass Oxidation den Stromfluss behindert. Reinigen Sie die Laufflächen und die Kontaktfedern gründlich mit einem Glasfaserradierer. Schon geringe Übergangswiderstände führen dazu, dass der Dekoder unter Last zusammenbricht und die LEDs abschaltet.
Falls die Tischbeleuchtung separat zur Deckenbeleuchtung geschaltet werden soll, kontrollieren Sie die Zuordnung der Funktionsausgänge. Im Analogmodus schaltet der Dekoder meist alle Ausgänge gleichzeitig ein, sofern diese für den "Analog-On"-Zustand markiert wurden. Diese Einstellungen finden sich meist in höheren CV-Bereichen jenseits der 100. Konsultieren Sie hierzu das technische Handbuch Ihres spezifischen Dekoder-Typs.
Sollten Sie mehrere Wagen im Verbund betreiben, achten Sie auf die Gesamtstromaufnahme. Wenn der Trafo gleichzeitig eine schwere Lokomotive und mehrere beleuchtete Panoramawagen versorgen muss, sinkt die Spannung massiv ab. Dies kann dazu führen, dass die Dekoder in den Schutzmodus gehen. Ein stärkerer Transformator oder eine dedizierte Stromversorgung für die Beleuchtung schafft hier Abhilfe.
Wir sind Modell-Land
Modell-Land ist dein Fachhandel für Modellbau und Modelleisenbahnen. Ob Anfänger oder erfahrener Sammler – bei uns findest du eine riesige Auswahl an Modellen, Ersatzteilen und Zubehör zu fairen Preisen.
Häufige Fragen zu wie licht dekoder in panoramawagen spur g einbauen
Wie lässt sich eine LGB-Anlage (ca. 20m Gleis, zwei Weichen, Loks: LGB 2174D, 2051, 2090, 2020) digitalisieren und mit LED-Licht sowie Soundmodulen nachrüsten? Welche Komponenten werden dafür benötigt?
Für die Digitalisierung dieser Anlage ist zunächst eine leistungsfähige Digitalzentrale mit mindestens 5 Ampere Ausgangsstrom erforderlich, um mehrere Loks gleichzeitig zu versorgen. Jede Lokomotive muss mit einem passenden Lokdekoder ausgestattet werden, wobei Modelle wie die 2020 oder 2090 oft Platz für kompakte Drive-Dekoder bieten. Für den Sound empfiehlt sich die Nachrüstung von Soundmodulen, die entweder direkt an den Dekoder oder als Kombi-Dekoder verbaut werden, ergänzt durch wetterfeste Lautsprecher. Die Wagenbeleuchtung realisieren Sie durch LED-Lichtleisten und Funktionsdekoder, die eine flackerfreie Pufferung unterstützen. Da die Gleisanlage mit 20 Metern überschaubar ist, genügt eine zentrale Einspeisung, sofern alle Schienenverbinder fest sitzen und eine gute Leitfähigkeit gewährleisten.
Kann das analoge Lampen-Set bestehend aus dem Beleuchtungs-Set 83201024 und der LED Lichtleiste 83201021 auch im Digitalbetrieb verwendet werden, oder muss alles getauscht werden? Funktionieren die Puffer im Digitalbetrieb und sollte ein 2-Kanal Licht-Dekoder 84004305 verwendet werden, um einen problemlosen Betrieb im Digitalsystem zu gewährleisten?
Die Nutzung analoger LED-Sets im Digitalbetrieb ist grundsätzlich möglich, birgt jedoch technische Nachteile. Ohne einen speziellen Dekoder wie den 84004305 fehlt die notwendige Spannungsregelung, was die Lebensdauer der LEDs durch die hohe Digitalspannung verkürzen kann. Zudem lassen sich die Pufferkappen im reinen Analog-Modus nicht getrennt steuern, was zu unkontrolliertem Nachleuchten führen kann. Wir empfehlen dringend den Einsatz eines 2-Kanal Licht-Dekoders, um die Beleuchtung sicher zu puffern und beide Lichtkreise – Decke und Tische – im Digitalsystem unabhängig voneinander schalten und dimmen zu können.
Wie sind die Spannungsangaben bei den Funktionsausgängen des 2-Kanal Licht-Decoders (Art.-Nr. 84004305) in Bezug auf die Dimmwerte in CV 121/126 zu verstehen?
Die Funktionsausgänge des Dekoders arbeiten mit einer Pulsweitenmodulation (PWM), um die effektive Spannung am Verbraucher zu regulieren. Ein Dimmwert von 0 in der entsprechenden CV (121 für Ausgang 1, 126 für Ausgang 2) bedeutet, dass der Ausgang vollständig abgeschaltet ist (0 Volt). Der Maximalwert von 255 gibt die volle Gleisspannung an den Ausgang weiter, abzüglich eines geringen internen Spannungsabfalls der Dekoder-Elektronik. Für den Betrieb von LED-Modulen sollten Sie diese Werte so anpassen, dass die zulässige Betriebsspannung der Module nicht überschritten wird, wobei Werte zwischen 120 und 180 oft ein realistisches Lichtbild liefern.
Kann der 2-Kanal Licht-Dekoder für LGB-Wagen analog benutzt werden? Bei einem Test mit Gleichspannung vom LGB Trafo (ca. 8,5 Volt) leuchtete weder die Decken- noch die Tischbeleuchtung, obwohl die Verkabelung korrekt war.
Ja, der Betrieb ist grundsätzlich möglich, erfordert jedoch eine spezifische Konfiguration. Im Werkszustand ist die Analogerkennung in der CV29 oft deaktiviert, weshalb der Dekoder die Gleichspannung nicht verarbeitet. Zudem liegt die Startspannung vieler Dekoder oberhalb von 9 Volt, was erklärt, warum bei 8,5 Volt noch keine Reaktion erfolgt. Sie müssen mittels einer Digitalzentrale den Analogmodus in der CV29 freischalten und gegebenenfalls die Einschaltpufferung anpassen.
Wie lässt sich der Lichtdekoder (Art. 84004305) in einem Speisewagen im Analogbetrieb aktivieren, wenn Tisch- und Deckenbeleuchtung bei angelegter Gleichspannung (ca. 8,5 V) trotz korrekter Verkabelung nicht leuchten?
Zur Aktivierung müssen Sie den Wert der CV29 prüfen und um den Faktor 4 erhöhen, um Bit 2 zu setzen. Da der Dekoder bei 8,5 Volt noch im Unterspannungsbereich liegen kann, wird die interne Logik erst bei höherer Reglerstellung aktiv. Stellen Sie sicher, dass die Funktionsausgänge für den Analogbetrieb in den entsprechenden CVs (oft CV13 oder CV14) explizit auf "Ein" gesetzt sind. Ohne diese Zuweisung weiß der Dekoder nicht, welche Lichtkreise er ohne Digitalsignal zuschalten soll.
