Spur-G Wagenbeleuchtung mit einem modernem LED-Beleuchtung-System

LED- Lichtleisten analoges Beleuchtungs - System

LED- Lichtleisten analoges Beleuchtungs - System
Durch das Lichtleisten-System können Wagen und Gebäude vorbildgerecht mit einer Innenbeleuchtung ausgerüstet werden.

Dank des Plug & Play-Systems lassen sich die Lichtleisten einfach mittels Randverbinderstecker montieren. Die Leisten sind 100 mm lang und können bei größeren Wagen einfach modular hintereinander geschaltet werden.

Die Elektronik auf der Lichtleiste puffert die Spannung für 1-2 Sekunden (anti-flacker). Neben der Anti-Flacker-Pufferung ist es möglich, über den CT-Anschluss auf der Platine einen Langzeitpuffer (z.B. ML-Train 88201014) anzubringen. Dieser Puffer garantiert die Stromversorgung für weitere ein bis zwei Minuten, wodurch die Lampen z.B. im Stillstand des Wagens weiter leuchten.

Bei den digitalen Lichtleisten können Sie über das Lokhandy das Licht schalten. Im Digitalbetrieb sind sehr viele Sonder- und Zeitfunktionen einstellbar.

Beschreibung: zur ausführlichen Beschreibung.

Beleuchtungs-Set kurze Wagen analog ML-Train 83201023

Beleuchtungs-Set kurze Wagen analog ML-Train 83201023

Set mit Lichtleiste, Puffer, Kabeln und Schrauben für kurze Wagen
17,95 €
Zum Produkt
Beleuchtungs-Set mit Radsatz kurze Wagen analog Spur-G ML-Train 83801808

Beleuchtungs-Set mit Radsatz kurze Wagen analog Spur-G ML-Train 83801808

Set mit Lichtleiste, Puffer, Kabeln und Schrauben für kurze Wagen
32,95 €
Zum Produkt
Beleuchtungs-Set lange Wagen analog ML-Train 83201024

Beleuchtungs-Set lange Wagen analog ML-Train 83201024

Set mit Lichtleisten, Puffer, Kabeln und Schrauben für lange Wagen

25,95 €
Zum Produkt
Beleuchtungs-Set mit Radsatz lange Wagen analog Spur-G ML-Train 83801707

Beleuchtungs-Set mit Radsatz lange Wagen analog Spur-G ML-Train 83801707

Set mit Lichtleisten, Puffer, Kabeln und Schrauben für lange Wagen.
39,95 €
Zum Produkt
2x Zugschlusslampe europäisch ML-Train 83801035

2x Zugschlusslampe europäisch ML-Train 83801035

Die Lampe im europäischen Original-Design ist der ideale Abschluss für Ihren nostalgischen Spur-G Wagen.
15,95 €
Zum Produkt
LED Bühnenbeleuchtung 5-24 V für Spur-G Personenwagen ML-Train 83801007

LED Bühnenbeleuchtung 5-24 V für Spur-G Personenwagen ML-Train 83801007

Die Bühnenbeleuchtung ist die optimale Ergänzung zu dem ML-Train Lichtsystem. Auch für eine Führerhaus- oder WC-Beleuchtung geeignet.
6,95 €
Zum Produkt
LED Bühnenbeleuchtung 5-24 V mit 3-fach Verteilerplatine MiniCT ML-Train 83801020

LED Bühnenbeleuchtung 5-24 V mit 3-fach Verteilerplatine MiniCT ML-Train 83801020

Die MiniCT Verteilerplatine eignet sich für LED Bühnenbeleuchtungen, WC-Beleuchtungen und vieles mehr in Loks und Wagen.
19,95 €
Zum Produkt
LED Zugschlussbeleuchtung warmweiß 7-24 V ML-Train 83801006

LED Zugschlussbeleuchtung warmweiß 7-24 V ML-Train 83801006

Der optimale Abschluss für Ihren nostalgischen Spur-G Wagen.
8,95 €
Zum Produkt
Zugschlussbeleuchtung europäisch mit LED 7-24 V ML-Train 83801040

Zugschlussbeleuchtung europäisch mit LED 7-24 V ML-Train 83801040

Die Zugschlussleuchte ist baugleich der Leuchte von LGB 68331 und passt an viele Wagen der Spur-G.
9,95 €
Zum Produkt
2x Radsatz kugelgelagert stromführend aus Edelstahl Spur-G ML-Train 88674032

2x Radsatz kugelgelagert stromführend aus Edelstahl Spur-G ML-Train 88674032

Die reibungsarmen Rad-Achsen aus Edelstahl sind mit integrierten Stromabnehmern ausgestattet. Die Maße sind wie bei den Radsätzen LGB 67403.
29,95 €
Zum Produkt
Radsatz kugelgelagert stromführend aus Edelstahl Spur-G ML-Train 88674031

Radsatz kugelgelagert stromführend aus Edelstahl Spur-G ML-Train 88674031

Die reibungsarme Rad-Achse aus Edelstahl ist mit integriertem Stromabnehmer ausgestattet. Die Maße sind wie bei dem Radsatz LGB 67403.
15,95 €
Zum Produkt
2 Stück LED Lichtleiste analog ML-Train 83201021

2 Stück LED Lichtleiste analog ML-Train 83201021

LIEFERUMFANG: 2x LED-Lichtleiste analog mit Puffer-Schnittstelle

16,95 €
Zum Produkt
2x LED Bühnenbeleuchtung 5-24 V für Spur-G Personenwagen ML-Train 83804002

2x LED Bühnenbeleuchtung 5-24 V für Spur-G Personenwagen ML-Train 83804002

Für alle Spur G Personenwagen mit offenen Bühnen ist die Bühnenbeleuchtung geeignet.
9,95 €
Zum Produkt

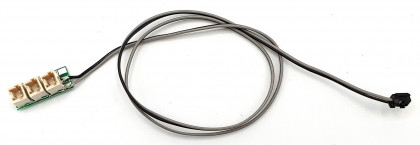

3-fach Licht-Verteilerplatine für Beleuchtungs-System mit MiniCT ML-Train 83801011

3-fach Licht-Verteilerplatine für Beleuchtungs-System mit MiniCT ML-Train 83801011

Zur Verkabelung von Bühnenbeleuchtungen oder WC-Beleuchtungen mit 3 Buchsen mit 2-fach MiniCT.
7,95 €
Zum Produkt
Kupplungs-Set für die Spur-G Wagenbeleuchtung ML-Train 83801003

Kupplungs-Set für die Spur-G Wagenbeleuchtung ML-Train 83801003

Durch die einfache Stecktechnik können Sie mit dem Kupplungs-Set die Beleuchtungs-Spannung in einem zweiten Wagen leiten.
5,45 €
Zum Produkt
Maxi Puffer (27200 µF) für Lichtleisten ML-Train 88201015

Maxi Puffer (27200 µF) für Lichtleisten ML-Train 88201015

Bis zu 8 Minuten versorgt der Puffer eine LED-Lampe mit Strom. Spannungslücken oder das Standleuchten sind kein Problem mehr für Ihre Spur-G Beleuchtung
9,99 €
Zum Produkt
Midi Puffer für Lichtleisten ML-Train 88201014

Midi Puffer für Lichtleisten ML-Train 88201014

LIEFERUMFANG:Puffer mit 4 Elkos (4000 µF) bei max. 25 Voltmit 40 cm Mini CT-Kabel

8,99 €
Zum Produkt
4 Stück Flachstecker-Verbinder 2-polig ML-Train 85201019

4 Stück Flachstecker-Verbinder 2-polig ML-Train 85201019

Doppelstiftgehäuse als fliegende Kupplung von der Firma Stocko, Raster 2,5mm in der Farbe grau
4,45 €
Zum Produkt
4 Stück Randverbinder-Stecker 2-polig ML-Train 85201021

4 Stück Randverbinder-Stecker 2-polig ML-Train 85201021

Lieferumfang: 4 Stück Randverbinder-Stecker in Schneidklemmtechnik 2-polig Kabeldurchmesser bis 0,6 mm Litzendurchmesser bis 0,14 -0,25 qmm (AWG 24 und 26)
3,45 €
Zum Produkt
LGB Flachstecker ML-Train

LGB Flachstecker ML-Train

Flachfedergehäuse mit Schneidklemmanschluss von Stocko als Indirektsteckverbinder für Kabel mit dem Querschnitt 0,14 - 0,25 mm².
  • 2, 3, 4, 5, 6 polig
    Ab 2,45 €
    Auswahl
  • Beschreibung:

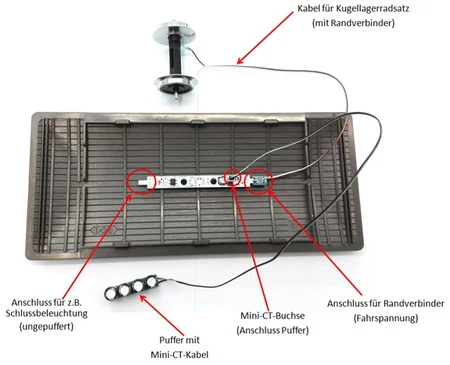

    Das Prinzip ist ganz einfach:



    Mit den beiliegenden Schrauben wird die Lichtleiste z.B. am Dach eines Wagens befestigt. Dann wird der Randverbinder-Stecker auf das Kabel für den Kugellagerradsatz geklemmt. Dies kann beim ersten Mal etwas mehr Kraft erfordern. Der Stecker liegt lediglich bei, um das Kabel so individuell kürzen zu können.

    Ist der Stecker angebracht, wird er auf den Eingang der Lichtleiste geschoben. Das andere Ende wird am Kugellagerradsatz befestigt. Zum Schluss wird der Puffer in den vorgesehenen CT-Anschluss eingesteckt. Dieser sorgt dafür, dass auch im Stillstand (bzw. wenn gerade kein Strom fließt) alles für 1-2 Minuten nachleuchtet.

    Und schon kann der Wagen auf das Gleis gestellt werden.
    An diesen Aufbau kann nach Belieben noch eine weitere LED oder Lichtleiste angeschlossen werden, z.B. als Schlusslicht oder Tischbeleuchtung. Der Ausgang für derartige zusätzliche Komponenten ist nicht gepuffert. Zusätzliche Randverbinder finden Sie unter ML-Train 85201021
