LED Beleuchtungs-Set für kurze und lange Wagen ML-Train 83801001

Mit diesem LED-Set können Sie zwei kurze Spur-G Wagen beleuchten oder wahlweise einen langen Wagen.

Alle Verbindungen werden einfach gesteckt, dieses macht den Einbau sehr leicht. Das Stecksystem können Sie beliebig mit weiteren Lichtleisten erweitern. Sie benötigen dann keine zusätzlichen Basisplatinen mit Puffer und Radsätze. Die Wagen werden mit dem Kupplungsset verbunden

Bei einer angeschlossenen LED-Beleuchtung beträgt die Standleuchtzeit bis zu ca. 8 Minuten.

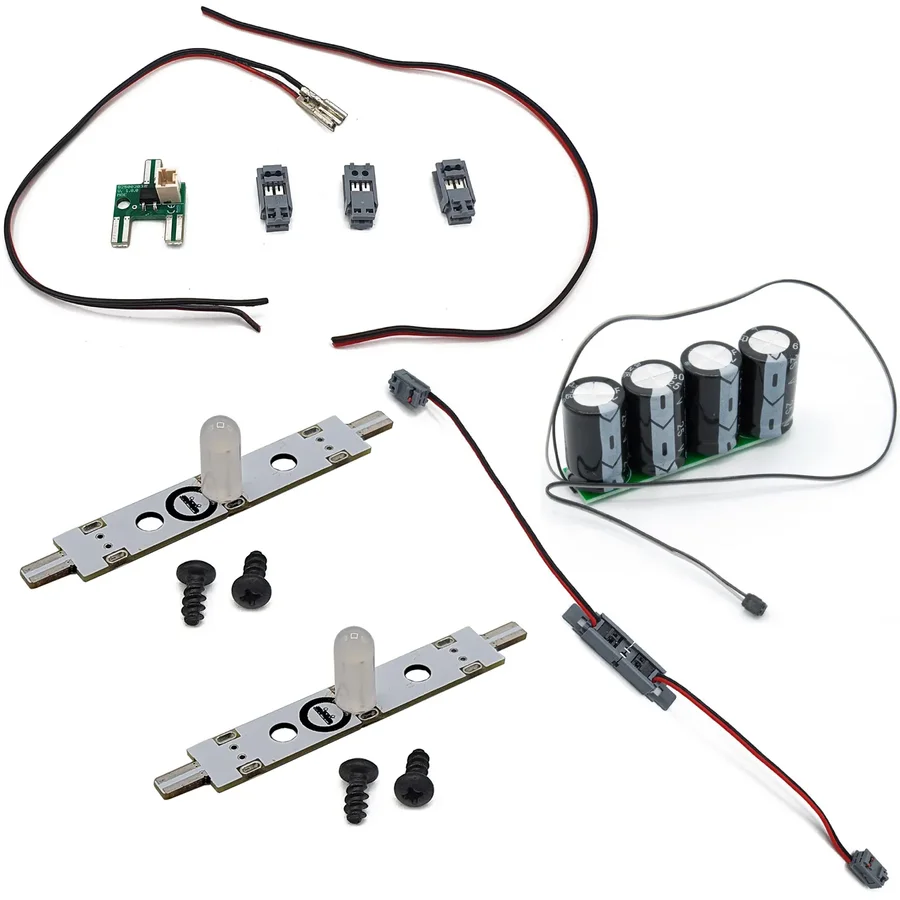

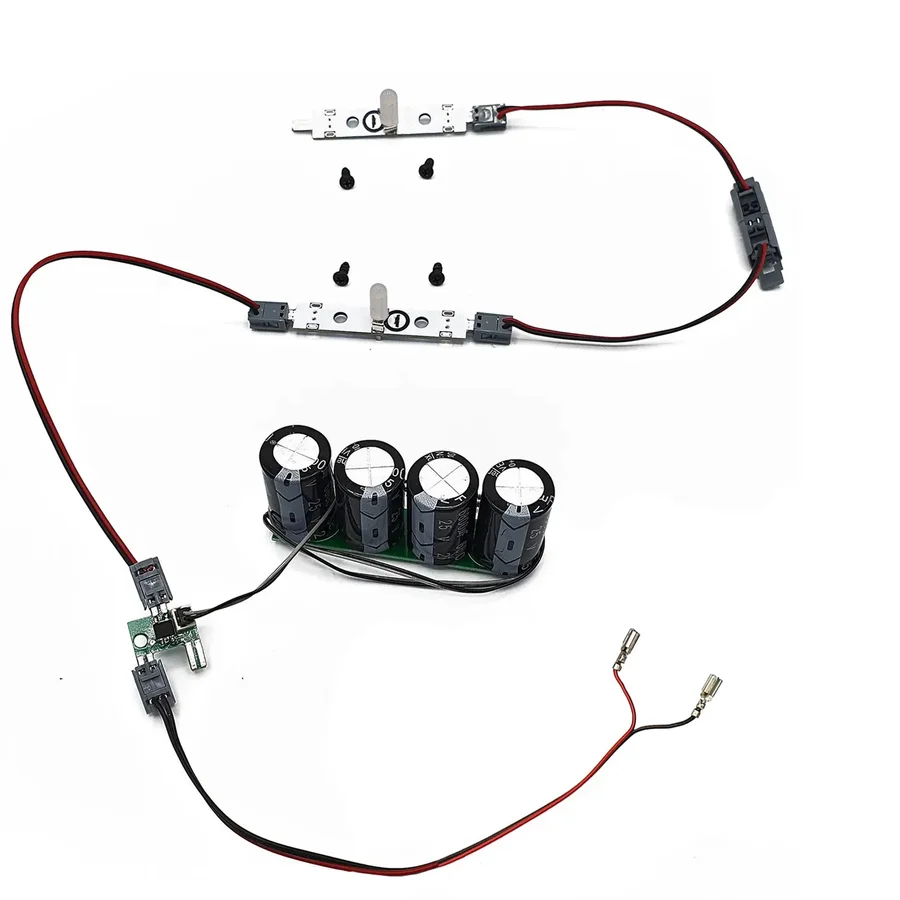

Das Wagenbeleuchtungs-Set besteht aus den folgenden Komponenten:

2x LED-Wagenbeleuchtung warmweiß 7-24 V mit Platine

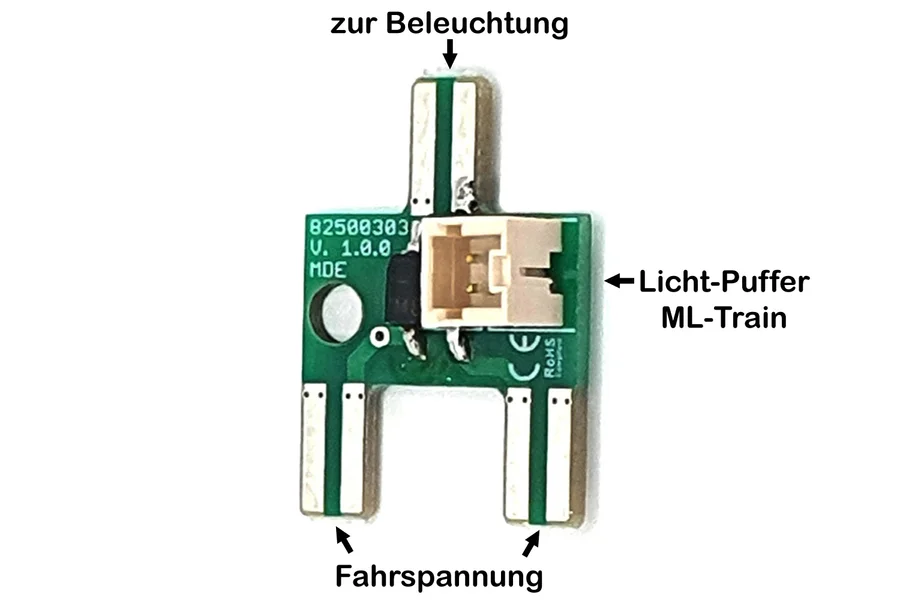

1x LED-Basisplatine mit Gleichrichter
1x Maxi Puffer (27200 µF) für Lichtleisten
1x 20 cm Kabel
1x 18 cm Kabel mit Löt-Steckschuhen
4x Befestigungsschrauben
1x Kabel 40 cm
2x Flachstecker
5x Randverbinder-Stecker
1x Flachstecker-Verbinder

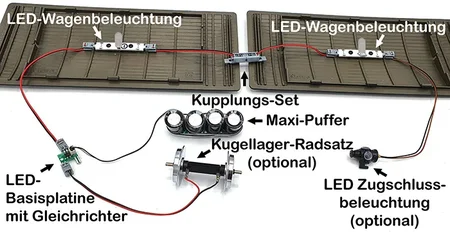

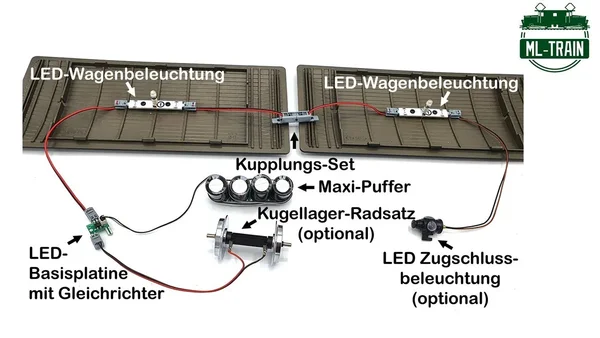

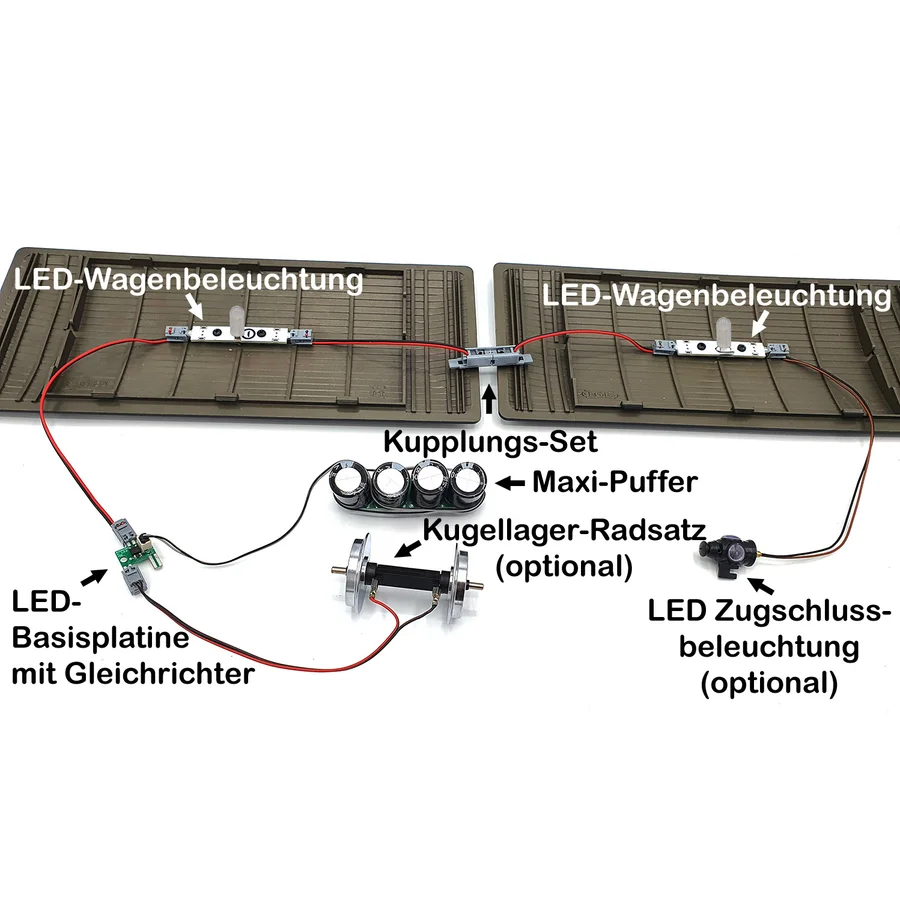

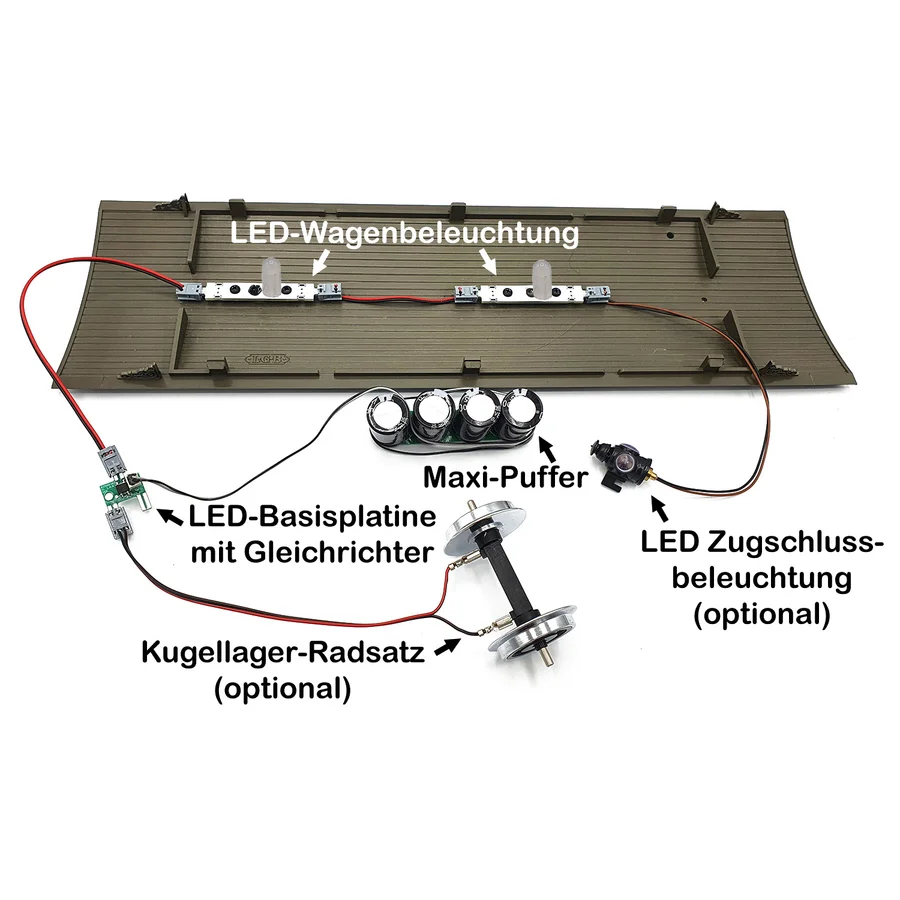

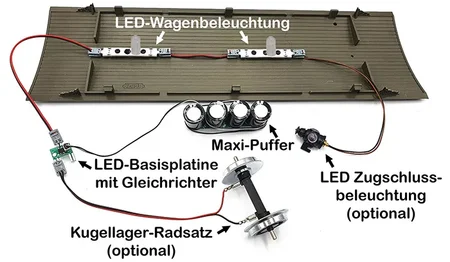

Aufbau-Beispiele:





Das Beleuchtungs-System können Sie mit den folgenden Bauteilen weiter ausbauen bzw. ergänzen:

LED Beleuchtungs-Set für kurze und lange Wagen ML-Train 83801001

LED-Basisplatine mit Gleichrichter und Pufferanschluss ML-Train 83801002

Kupplungs-Set für die Spur-G Wagenbeleuchtung ML-Train 83801003

2x LED-Wagenbeleuchtung warmweiß 7-24 V ML-Train 83802019

LED Zugschlussbeleuchtung warmweiß 7-24 V ML-Train 83801006

LED Bühnenbeleuchtung 5-24 V für Spur-G Personenwagen ML-Train 83801007

Maxi Puffer (27200 µF) für Lichtleisten ML-Train 88201015

Kugelgelagertes Radsatzpaar 2 Stück LGB 67403

4 Stück Flachstecker-Verbinder 2-polig ML-Train 85201019

4 Stück Randverbinder-Stecker 2-polig ML-Train 85201021

Flachstecker 2 polig 2 Stück ML-Train 85201003

Kabel für Kugellagerradsatz mit Randverbinder-Stecker ML-Train 85101062

Verbindungskabel für Lichtleisten ML-Train 85101063
