1. FunktionsbeschreibungDer 2-Kanal Weichendekoder schaltet bis zu 2 Elektro-Weichen und hat 2 zusätzliche Funktionsausgänge für Weichenlaternen oder Signalbeleuchtungen. Die Ausgänge können wahlweise über die Lok- oder Weichenadresse gesteuert werden. Die Weichenadresse ist also ebenfalls unabhängig voneinander und frei adressierbar. Dazu können Dimm- und Zeiteinheiten eingestellt werden.
Ein Highlight des Dekoders ist die Einstellung für Entkupplergleise von LGB®. Hier können Sie den entsprechenden Funktionsausgang mit CV 49 aktivieren und automatisch mit Bit 0/1 der Weichenrichtung schalten lassen. Der Vorteil ist nun, dass das leuchtende „E“ LGB® des LGB®-Entkupplungsgleises solange leuchtet, wie der Entkuppler aktiv ist.
Nun weiß man, ob der Entkuppler noch auf abkuppeln oder ankuppeln steht. Ideal ergänzt sich der Modus mit dem Modus für eine definierte Position von SW1. Dabei schaltet der Ausgang der Weiche SW1 automatisch auf „Stopp“ bzw „Abzweig“.
Das hat den Vorteil, dass die Signale auf Rot das Entkupplungsgleis auf normal und die Weichen auf „Abzweig“ stehen nachdem die Anlage eingeschaltet wurde. Somit hat man immer eine definierte Startposition.
3-Weg-Weichen schaltenDer Dekoder schaltet 3-Weg-Weichen so, dass immer eine definierte Richtung der Weiche stattfindet und Entgleisungen verhindert werden. Stellen Sie die Zungen auf „Gerade“ wenn Sie den Modus nutzen, oder CV 49 Bit 3/4 = 1. CV 49 Bit 3/4 = 1. Dabei schaltet die hintere Zunge automatisch auf „Gerade“ wenn die vordere bedient wird. Schaltet man die vordere Zunge wieder zurück, so nimmt auch die hintere Zunge wieder die alte Richtung an. Wenn die vordere Zunge auf „Abzweig“ steht und man schaltet nun die hintere Zunge, so wird die vordere Zunge in die passende Richtung mitgeschaltet, sodass zum einen kein Entgleisen von Fahrzeugen entstehen kann, zum anderen die Bedienung der 3-Weg-Weiche vereinfacht wird. So können Sie mit der Adresse für die vordere Zunge wahlweise „Abzweig rechts“ schalten und mit der Adresse für die hintere Zunge „Gerade“ oder „Abzweig links“ einstellen. Die andere Zunge wird dabei automatisch mitgeschaltet, sodass dies nicht extra passieren muss.
2. Wichtige Informationen zur Inbetriebnahme- Bauen Sie die Elektronik sorgfältig nach den Anschlussplänen ein.
- Das Modul darf nur für die in der Anleitung genannten Funktionen genutzt werden. Eine anderweitige Verwendung, kann zur Zerstörung führen.
- Dieses Modul ist kein Spielzeug!
- Bei unsachgemäßem Anschluss erlischt der Garantieanspruch.
Für Schäden durch unsachgemäßen Anschluss sind wir nicht haftbar.

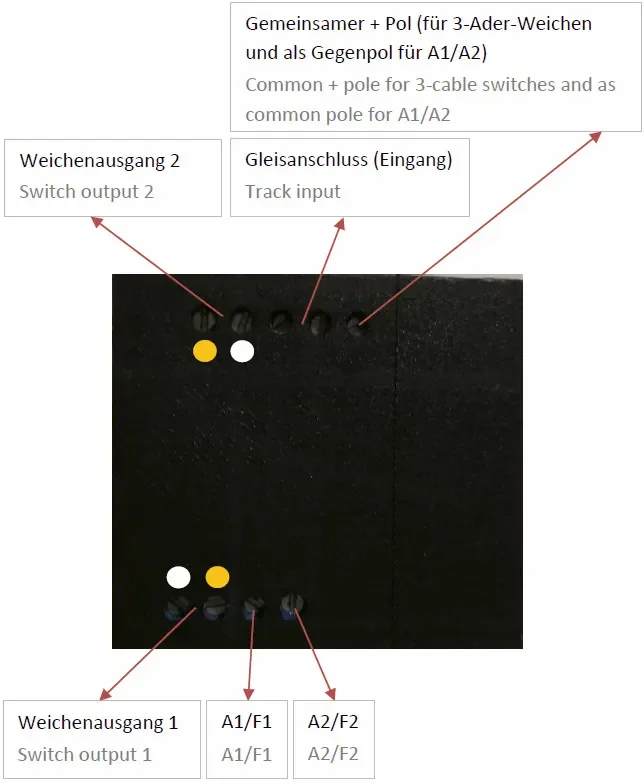

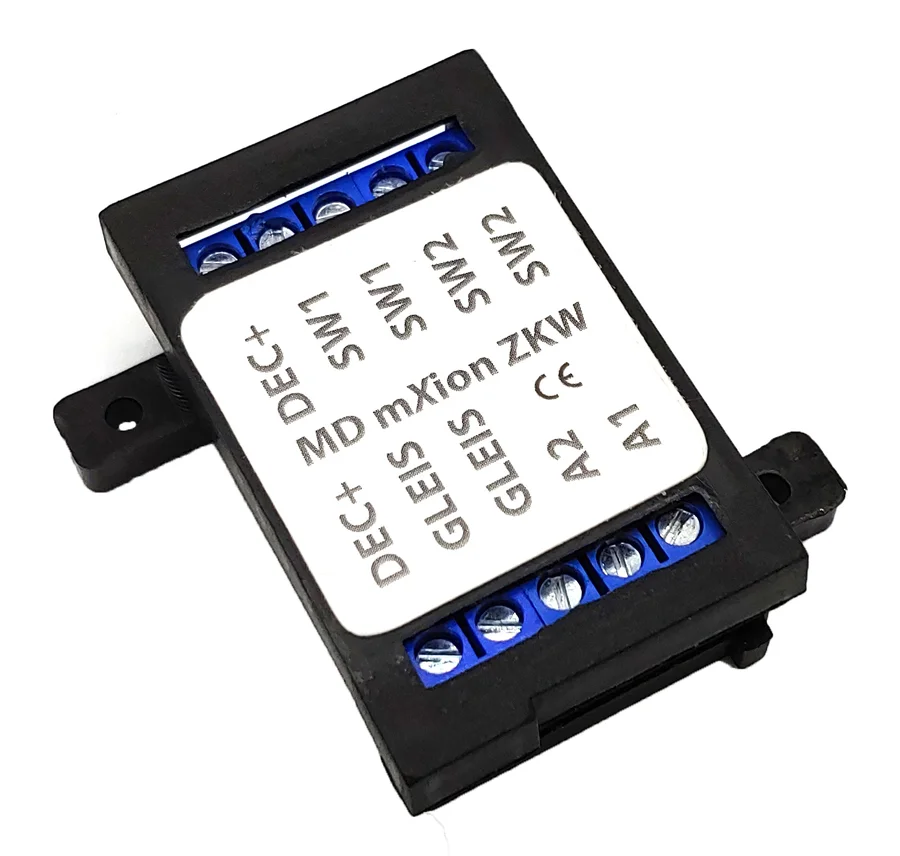

2.1. AnschlussSchalten Sie Verbraucher zwischen A1/A2 und gemeinsamen + Pol. Bei 3-Ader-Weichen nutzen Sie den gemeinsamen + -Pol als Mittelleitung.

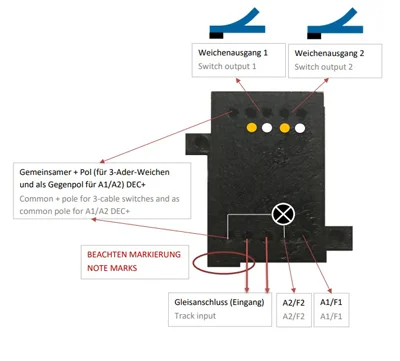

Anschluss alte Version:
Schalten Sie Verbraucher zwischen A1-A2 und gemeinsamen +Pol (DEC+). Bei 3-Ader-Weichen haben Sie den gemeinsamen +Pol als Mittelleitung.
2.2. ProgrammierungDieser Dekoder unterstützt die folgenden Programmierarten: Bitweise, POM (Programmierung auf dem Hauptgleis), Register CV lesen & schreiben. Es wird keine zusätzliche Last zur Programmierung benötigt. Im POM wird ebenfalls die Programmiersperre unterstützt. Der Dekoder kann zudem auf dem Hauptgleis programmiert werden, ohne das andere Dekoder beeinflusst werden. Somit muss bei der Programmierung kein Ausbau des Dekoders erfolgen.
Um versehentliches Programmieren zu verhindern bieten CV 15/16 eine Programmiersperre. Nur wenn CV 15 = CV 16 ist eine Programmierung möglich. Mit CV 7 = 16 kann die Programmiersperre zurückgesetzt werden.
Standardwert CV 15/16 = 210
Ändern der WeichenadresseFolgende Werte stellen Sie ein:
CV 7 = 16 (Programmiersperre zurückgesetzt)
CV 121 = gewünschte Adresse der Weiche 1 (Wenn kleiner 256)
CV 126 = gewünschte Adresse der Weiche 2 (Wenn kleiner 256) (optional)
CV15 = 0 (Sperre aktivieren)
ResetfunktionÜber CV 7 kann der Dekoder zurückgesetzt werden. Dazu stellen Sie die folgenden Werte ein:
11 (Grundfunktion)
16 (Programmiersperre CV 15/16)
22 (Funktionsausgänge)
23 (Weichenausgänge)
3. Technische Daten- Spannung DC/DCC: 7-27 V
- Spannung AC: 5-18 V
- Stromaufnahme: 30 mA (ohne Funktionsausgänge)
- Maximaler Gesamtstrom: 2A
- Maximaler Funktionsstrom SW1-SW2: 1 A
- Maximaler Funktionsstrom A1-A2: 1 A
- Temperaturbereich: -20 bis 65 °C
- Abmaße: 5,7 x 5,7 x 1,8 cm
Bitte beachten Sie, dass, laut EMV-Gesetz, der Baustein nur innerhalb von Produkten betrieben werden darf, die das CE-Zeichen tragen.
Die folgende Firma hat das Produkt für ML-Train hergestellt:
micron-dynamics, Marius Dege,
Begleitheft
Bedienungsanleitung mit CV-Werten
