Wie Weichendecoder Spur G Schritt für Schritt programmieren: Die ultimative Anleitung
Die Digitalisierung der Gartenbahn eröffnet faszinierende Möglichkeiten, stellt Einsteiger jedoch oft vor technische Hürden. Besonders das Thema 'wie Weichendecoder Spur G Schritt für Schritt programmieren' sorgt regelmäßig für rauchende Köpfe am Gleis. Ob Sie eine einfache Weiche automatisieren oder komplexe Fahrstraßen schalten möchten – die korrekte Adressvergabe und Konfiguration des Decoders ist das Fundament für einen reibungslosen Betrieb. In dieser Anleitung führen wir Sie durch den gesamten Prozess, von der Hardware-Vorbereitung bis zur Feinjustierung mit der Zentrale. Wir klären zudem wichtige Unterschiede zwischen alten 3-Draht-Systemen und modernen 2-Draht-Lösungen, damit Ihre Züge sicher die richtige Abzweigung nehmen. Tauchen Sie ein in die Welt der digitalen Spur G Steuerung.
Grundlagen und Vorbereitung der Spur G Programmierung
Die präzise Steuerung einer Gartenbahn erfordert eine fundierte technische Basis. Wenn Sie wissen möchten, wie Weichendecoder Spur G Schritt für Schritt programmieren zu sind, beginnt der Prozess bereits bei der Wahl der passenden Zentrale und der Vorbereitung der Hardware. Im Gegensatz zu kleineren Nenngrößen stellt die Spur G aufgrund der langen Leitungswege im Außenbereich und der höheren Stromstärken spezifische Anforderungen an die Signalstabilität. Eine fachgerechte Programmierung stellt sicher, dass Ihre Weichenbefehle verzögerungsfrei und zuverlässig ausgeführt werden, was die Betriebssicherheit Ihrer gesamten Anlage erhöht.
Bevor die Konfiguration erfolgt, ist eine Prüfung der technischen Komponenten unerlässlich. Ein Weichendecoder fungiert als Bindeglied zwischen dem digitalen Gleissignal und dem mechanischen Weichenantrieb. Er übersetzt die digitalen Befehle der Zentrale in elektrische Impulse. Für eine erfolgreiche Programmierung nutzen erfahrene Modellbahner idealerweise ein separates Programmiergleis. Dies verhindert, dass versehentlich andere Decoder auf der Anlage umprogrammiert werden. Achten Sie darauf, dass alle Kontaktstellen sauber und wetterfest verbunden sind, um Spannungsabfälle während des Schreibvorgangs der Konfigurationsvariablen (CVs) zu vermeiden.
Technische Voraussetzungen für die Konfiguration
Um Weichendecoder in der Spur G sicher zu adressieren, benötigen Sie eine DCC-konforme Digitalzentrale. Modelle wie die mfx-fähigen Zentralen oder spezialisierte Systeme von ML-Train bieten hierfür die notwendige Schnittstelle. Ein zentraler Aspekt ist die Kompatibilität zwischen dem verwendeten Decoder und dem Antrieb. Die meisten Gartenbahn-Weichenantriebe arbeiten nach dem Doppelspulen-Prinzip oder als motorische Antriebe. Der Decoder muss entsprechend auf die geforderte Impulsdauer eingestellt werden, um eine Überhitzung der Bauteile zu vermeiden und gleichzeitig eine vollständige Umstellung der Weichenzungen zu garantieren.
Als Referenzmodell für die Integration in ein bestehendes System dient häufig die bewährte LGB-Schlepptenderlok 2017 (Stainz), die exemplarisch für die Robustheit und technische Struktur der Spur G steht. Während die Lokomotive über einen Lokdecoder gesteuert wird, agiert der Weichendecoder autark im Zubehör-Adressraum. Die Trennung von Fahrstrom und Schaltstrom kann bei größeren Anlagen sinnvoll sein, um die Systemleistung zu optimieren und die Digitalsignale sauber zu trennen.
Kernaspekte der Decoder-Programmierung
- Eindeutige Adressvergabe im DCC-Format zur präzisen Ansteuerung einzelner Weichen oder Weichenstraßen innerhalb der digitalen Infrastruktur.
- Anpassung der Schaltzeit (Impulsdauer) an die Spezifikationen des Weichenantriebs zur Vermeidung mechanischer oder elektrischer Defekte.
- Nutzung des Programmiergleis-Ausgangs der Zentrale für sicheres Auslesen und Beschreiben der CV-Werte ohne Beeinflussung des Fahrbetriebs.
- Sicherstellung der Wetterfestigkeit durch fachgerechte Montage in Gehäusen oder unterirdischen Verteilern für den dauerhaften Außeneinsatz.
- Abgleich der Protokolleinstellungen (DCC oder Motorola) zwischen Zentrale und Decoder für eine fehlerfreie Signalübertragung im System.
Schritt-für-Schritt-Anleitung: Weichendecoder programmieren
Der Prozess, wie Weichendecoder Spur G Schritt für Schritt programmieren zu sind, lässt sich in fünf wesentliche Phasen unterteilen. Zunächst verbinden Sie den Decoder mit dem Programmierausgang Ihrer Zentrale. Im zweiten Schritt wählen Sie das entsprechende Menü für "Zubehör programmieren" oder "CV-Programmierung". Der wichtigste Wert ist hierbei die CV 1 (Basisadresse) oder bei komplexeren Decodern die Adressberechnung über die Gruppenadresse.
Nachdem die Adresse festgelegt wurde, folgt die Konfiguration der Ausgänge. Hierbei definieren Sie, ob ein Ausgang für einen Impuls (Magnetartikel) oder einen Dauerstrom (Lichtsignale) genutzt wird. Ein technischer Vorteil moderner Decoder der Marke ML-Train ist die Flexibilität in der Programmierung, die oft über eine einfache Taste am Decoder (Lernmodus) oder klassisch via CV-Eingabe erfolgen kann. Nach dem Schreibvorgang sollte die Funktion unmittelbar getestet werden, bevor der Decoder fest in die Gartenbahnanlage eingebaut wird.
Optimierung und Fehlervermeidung
Ein häufiger Fehler bei der Programmierung in der Spur G ist eine unzureichende Stromversorgung während des Programmiervorgangs. Da Decoder im Moment des Schreibens eine Bestätigung (Ack-Signal) durch einen kurzen Stromverbrauch senden, muss der Kontakt absolut stabil sein. Falls Ihre Zentrale den Decoder nicht erkennt, kann ein parallel geschalteter Widerstand oder ein kleiner Verbraucher am Ausgang helfen, die Stromaufnahme für die Zentrale messbar zu machen.
Nutzen Sie für tiefgreifende technische Unterstützung unser Experten-Wiki und die im Forum bereitgestellten Erfahrungsberichte. Dort finden Sie spezifische CV-Listen für verschiedene Decoder-Typen und bebilderte Anleitungen zur Verkabelung. Als spezialisierter Fachhandel unterstützen wir Sie dabei, Ihre Anlage auf Profi-Niveau zu digitalisieren und die technische Präzision Ihrer Spur G Gartenbahn zu maximieren.
Warum Profis auf Modell-Land setzen
- Zugriff auf über 6000 Ersatzteile direkt ab Lager für die schnelle Instandsetzung und technische Erweiterung Ihrer Gartenbahn.
- Exklusive Eigenmarke ML-Train mit speziell für die Spur G entwickelten Elektronikkomponenten und wetterfestem Zubehör.
- Umfangreiches Fachwissen durch kostenlose Video-Tutorials und ein aktives Kunden-Forum für den direkten Erfahrungsaustausch.
- Inhabergeführte Kompetenz aus Niedersachsen mit Fokus auf technischer Präzision und langlebiger Qualität für Gartenbahner.
Die Programmierung ist kein einmaliger Akt, sondern Teil der kontinuierlichen Anlagenoptimierung. Mit der richtigen Vorbereitung und hochwertigen Komponenten stellen Sie sicher, dass Ihre Spur G Anlage auch nach Jahren im Außeneinsatz präzise und zuverlässig funktioniert. Modell-Land begleitet Sie bei jedem technischen Schritt – von der ersten Adresseingabe bis zur komplexen Automatisierung Ihrer Weichenstraßen.
Passende Produkte entdecken
2 Kanal Schrittmotorsteuerung mit Decoder für Entkuppler, Tore, Pantos ML-Train
Drehschemel-Loren Feldbahnwagen Spur-G als Bausatz ML-Train
Schienencabrio HSB grün als Spur-G Bausatz ML-Train
Drehschemelwagen Set schwarz als Spur-G Bausatz ML-Train
Schritt-für-Schritt: Weichendecoder richtig adressieren
Die Digitalisierung einer Gartenbahn erfordert Präzision bei der Konfiguration der Steuerungskomponenten. Besonders das Schalten von Weichen über die digitale Zentrale setzt eine fehlerfreie Adressierung voraus. Nur wenn jeder Antrieb eine eindeutige Kennung besitzt, reagiert die Anlage zuverlässig auf Ihre Befehle. In diesem Leitfaden erfahren Sie, wie Sie die Weichenadresse vergeben und die Hardware optimal vorbereiten.
Moderne Decoder bieten vielfältige Möglichkeiten zur Individualisierung. Dennoch folgen die grundlegenden Abläufe standardisierten Protokollen. Wir konzentrieren uns auf die technische Umsetzung, damit Ihre Weichenantriebe exakt so schalten, wie es der Gleisplan vorgibt. Fachwissen und eine strukturierte Vorgehensweise verhindern dabei Frust durch Fehlprogrammierungen.

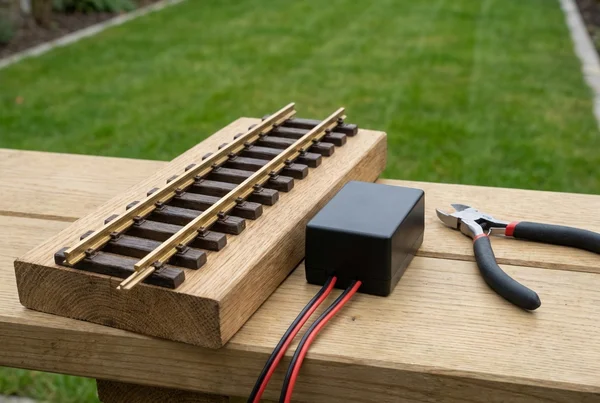

Anschluss an das Programmiergleis
Bevor Sie mit der Software-Konfiguration beginnen, steht die physische Verbindung im Fokus. Nutzen Sie für die Adressierung unbedingt ein separates Programmiergleis. Der direkte Anschluss an den Hauptfahrkreis birgt Risiken. Befinden sich andere Decoder auf der Anlage, könnten diese ungewollt mitprogrammiert werden. Ein kurzes, sauberes Gleisstück auf der Werkbank reicht vollkommen aus.
Verbinden Sie den Weichendecoder über die dafür vorgesehenen Klemmen mit dem Programmierausgang Ihrer Zentrale. Achten Sie auf festen Sitz der Kabelenden. Wackelkontakte führen oft zu Abbrüchen während des Schreibvorgangs. Eine stabile Spannungsversorgung ist die Basis für eine erfolgreiche CV Programmierung Gartenbahn. Nur so gelangen die Datenpakete unverfälscht in den Speicher des Bausteins.
Prüfen Sie vor dem Einschalten die Polung, obwohl die meisten modernen Komponenten verpolungssicher sind. Sauberkeit an den Kontaktstellen verhindert Übergangswiderstände. Dies ist besonders wichtig, wenn Sie ältere Lok- und Wagenteile oder gebrauchte Antriebe in Ihr Digitalsystem integrieren möchten. Ein technischer Defekt durch Kurzschluss lässt sich durch diese Sorgfalt effektiv vermeiden.
Sollten Sie parallel an einer UP-Dampflok 20230 oder anderen Triebfahrzeugen arbeiten, entfernen Sie diese währenddessen vom Gleis. Der Fokus liegt allein auf dem Weichendecoder. Sobald die Verbindung steht und die Zentrale den Decoder erkennt, ist die Hardware-Vorbereitung abgeschlossen. Sie können nun mit der eigentlichen Programmierung der Steuerungswerte beginnen.
CV-Werte schreiben und Adressen vergeben
Das Herzstück der Konfiguration ist das Schreiben der Configuration Variables (CV). Jede Weiche benötigt eine eindeutige Nummer, unter der sie vom Stellpult oder der Software angesprochen wird. Bei Mehrkanal-Decodern vergeben Sie meist eine Basisadresse. Die weiteren Ausgänge des Moduls werden dann automatisch fortlaufend nummeriert. Dies spart Zeit bei der Einrichtung komplexer Bahnhofsbereiche.
Rufen Sie an Ihrer Zentrale das Menü für die CV-Programmierung auf. In der Regel ist CV 1 für die Basisadresse zuständig. Geben Sie dort den gewünschten Wert ein. Achten Sie darauf, dass sich Adressen nicht mit bereits vorhandenen Magnetartikeln überschneiden. Eine saubere Dokumentation in einer Adressliste ist hierbei für jeden Gartenbahn-Profi unerlässlich. Dies erleichtert spätere Wartungsarbeiten massiv.
Neben der Adresse lassen sich oft weitere Parameter justieren. Dazu gehören die Schaltdauer des Impulses oder spezielle Effekte für Lichtsignale. Wenn Sie beispielsweise eine Fünfkuppler 1E 1-Schmalspurlok 99 7238-1 LGB 26813 über eine Weichenstraße führen, muss der Antrieb kraftvoll und sicher umschalten. Zu kurze Schaltzeiten führen bei schwergängigen Weichen im Außenbereich oft zu Entgleisungen.
Nachdem Sie den Wert in den Decoder geschrieben haben, quittiert die Zentrale den Vorgang meist durch eine kurze Bestätigungsmeldung. Bleiben Sie geduldig, falls der erste Versuch fehlschlägt. Manchmal muss der Lesevorgang wiederholt werden, um den aktuellen Status des Decoders zu verifizieren. Die CV Programmierung Gartenbahn erfordert Systematik, belohnt Sie aber mit einer störungsfreien Steuerung Ihrer Anlage.
Testlauf und Funktionsprüfung
Die Theorie ist abgeschlossen, nun folgt der Praxistest. Schalten Sie die Zentrale in den normalen Betriebsmodus um. Geben Sie die soeben programmierte Weichenadresse an Ihrem Fahrpult ein. Betätigen Sie die Richtungstasten. Der Weichenantrieb muss nun sofort und deutlich hörbar reagieren. Achten Sie auf den Endanschlag der Weichenzungen; diese müssen bündig an der Schiene anliegen.
Wiederholen Sie den Schaltvorgang mehrfach. Ein einmaliges Klacken reicht nicht aus, um die Langzeitstabilität zu prüfen. Testen Sie die Weiche auch unter Last. Rollen Sie manuell mit einem schweren Fahrzeug über die Herzstücke. Nur wenn die Zungen unter mechanischem Druck stabil bleiben, ist die Programmierung und Justierung erfolgreich abgeschlossen. Dies sichert den Fahrbetrieb für Ihre gesamte Flotte.
Falls die Weiche entgegengesetzt zur Anzeige auf Ihrem Display schaltet, müssen Sie nicht zwingend umprogrammieren. Oft reicht das Vertauschen der beiden Anschlusskabel am Decoderausgang. Alternativ bieten viele Decoder eine CV-Option zur Richtungsumkehr. Prüfen Sie hierzu das Handbuch Ihres spezifischen Modells. Eine korrekte visuelle Rückmeldung am Stellpult erhöht die Betriebssicherheit enorm.
Abschließend empfiehlt sich ein Test mit einem kompletten Zugverband. Wenn schwere Modelle wie eine Einheitsfünfkuppler Dampflok 99 222 der HSB LGB 26812 die Weiche passieren, dürfen keine Funken oder Aussetzer auftreten. Eine korrekt vergebene Weichenadresse ist der erste Schritt zur vollautomatisierten Gartenbahn. Dokumentieren Sie das Ergebnis und widmen Sie sich dem nächsten Bauabschnitt Ihrer Anlage.
Weitere Empfehlungen
SX6 Soundmodul 16 Bit für DRIVE-Lokdekoder ML-Train
Stainz SX6 Soundmodul
Soundmodul SX6 BR 80 Dampflok DS6 ML-Train
Baureihe U 2x70x Dampflok SX6 Soundmodul
Stainz Weihnachten 2x21x SX6 Soundmodul
Schöma Diesel-Lok SX6 Soundmodul
Fehlersuche und Experten-Tipps bei der Installation
Die digitale Steuerung einer Gartenbahn bietet faszinierende Möglichkeiten. Doch die Technik im Außenbereich stellt hohe Anforderungen an die Installation. Staub, Feuchtigkeit und Temperaturschwankungen beeinflussen die Leitfähigkeit der Gleise. Eine präzise Fehlersuche Digitaldecoder ist daher essenziell für einen reibungslosen Betrieb. Oft liegen die Ursachen für Probleme in kleinen Details der Verkabelung oder in oxidierten Kontakten. Systematisches Vorgehen spart Zeit und schont die empfindliche Elektronik.
Modell-Land unterstützt Sie mit jahrzehntelanger Erfahrung bei der Fehlersuche. Unsere Experten kennen die Tücken der Spur G genau. Wir setzen auf robuste Komponenten und klare Dokumentationen. Wer seine Anlage optimieren möchte, findet in unserem Wiki tiefergehende Anleitungen. Ein stabiles Digitalsystem bildet das Rückgrat jeder erfolgreichen Gartenbahn. Nehmen Sie sich Zeit für die Diagnose, bevor Sie Einstellungen ändern.
Besonders bei komplexen Gleisbildern schleichen sich oft Fehler ein. Ein falsch gesetzter Verbinder oder eine vertauschte Ader genügt für einen Systemstopp. Nutzen Sie stets hochwertige Messingverbinder für maximale Leitfähigkeit. Dies gilt nicht nur für die Schienen selbst. Auch die Zuleitungen zu den Decodern müssen sicher und wetterfest ausgeführt sein. Nur so bleibt die Signalqualität über die gesamte Distanz erhalten.
Kurzschlüsse und Verkabelungsfehler vermeiden
Ein Kurzschluss ist der häufigste Grund für den Ausfall der Digitalzentrale. Meist tritt dieser direkt nach der Montage neuer Komponenten auf. Prüfen Sie zuerst, ob die Kabelenden sauber abisoliert sind. Einzelne Litzen dürfen niemals benachbarte Kontakte berühren. Ein exakter Anschlussplan Spur G Weiche hilft Ihnen dabei, die Übersicht zu behalten. Markieren Sie die Kabelpaare bereits beim Verlegen im Garten.
Feuchtigkeit ist der natürliche Feind der Elektrik im Freien. Eingedrungenes Wasser in Gehäusen führt oft zu Kriechströmen. Diese lösen zwar keinen direkten Kurzschluss aus, stören aber die Datenübertragung. Verwenden Sie für Außeninstallationen ausschließlich wetterfeste Gehäuse. Prüfen Sie Dichtungen regelmäßig auf Risse oder Versprödung. Eine trockene Umgebung verlängert die Lebensdauer Ihrer Weichenantriebe massiv.
Achten Sie auf die korrekte Polung am Gleisausgang der Zentrale. Vertauschte Kabel am Decoder führen bei manchen Modellen zu Fehlfunktionen. Moderne Decoder verfügen zwar oft über einen Verpolungsschutz. Dennoch sollte die Verdrahtung strikt nach Anleitung erfolgen. Wenn Sie beispielsweise Lok- und Wagenteile mit eigener Elektronik nachrüsten, gilt die gleiche Sorgfalt. Ein Kurzschluss im Waggon kann die gesamte Bus-Kommunikation lahmlegen.
Überlastete Stromkreise sind ein weiteres Problem bei großen Anlagen. Viele Lokomotiven wie die Schlepptenderlok 2015 22150 2017 benötigen beim Anfahren hohe Ströme. Schalten gleichzeitig mehrere Weichendecoder, bricht die Spannung kurzzeitig ein. Dies führt zu unkontrollierten Resets der Decoder. Planen Sie daher ausreichend starke Transformatoren und separate Einspeisepunkte ein. Power-Buffer können kleine Spannungsschwankungen effektiv ausgleichen.
Wenn der Decoder nicht reagiert
Reagiert der Weichendecoder trotz anliegender Spannung nicht, liegt oft ein Adressfehler vor. Viele Zentralen senden Befehle im DCC- oder mfx-Format. Der Decoder muss auf das korrekte Protokoll eingestellt sein. Prüfen Sie in der Konfiguration, ob die vergebene Adresse mit der Steuerung übereinstimmt. Ein einfacher Test am Programmiergleis schafft hier schnell Klarheit. Dort lassen sich die CV-Werte direkt auslesen und verifizieren.
Verschmutzte Schienen verhindern oft die korrekte Signalübertragung. Selbst wenn die Lokomotiven noch fahren, können die feinen Digitalsignale gestört sein. Reinigen Sie die Kontaktflächen der Weichenzungen und Schienenverbinder gründlich. Besonders bei schweren Modellen wie der Fünfkuppler-HSB-Schmalspurdampflok 99 222 LGB 26811 ist ein stabiler Kontakt für die Sound- und Lichtfunktionen wichtig. Nutzen Sie Schienenreinigungswagen für den regelmäßigen Betrieb.
Manchmal blockiert die Mechanik der Weiche den elektrischen Impuls. Wenn der Antrieb versucht zu schalten, aber auf Widerstand stößt, schaltet der Decoder zum Selbstschutz ab. Prüfen Sie die Leichtgängigkeit der Weichenmechanik per Hand. Fremdkörper wie Schottersteine oder kleine Äste behindern oft den Stellweg. Ein Tropfen harzfreies Öl an den Gelenken wirkt hier oft Wunder. Die Mechanik muss ohne Kraftaufwand gleiten.
Sollte die Programmierung weiterhin scheitern, setzen Sie den Decoder auf die Werkseinstellungen zurück. Meist erfolgt dies über das Schreiben eines bestimmten Wertes in CV 8. Danach ist der Decoder wieder unter der Standardadresse erreichbar. Dies ist der sicherste Weg, um fehlerhafte Konfigurationen zu eliminieren. Dokumentieren Sie jede Änderung an den CV-Werten in einer Liste. So behalten Sie auch bei einer großen Anlage mit vielen Decodern stets die volle Kontrolle.
Wir sind Modell-Land
Modell-Land ist dein Fachhandel für Modellbau und Modelleisenbahnen. Ob Anfänger oder erfahrener Sammler – bei uns findest du eine riesige Auswahl an Modellen, Ersatzteilen und Zubehör zu fairen Preisen.
Häufige Fragen zu wie weichendecoder spur g schritt für schritt programmieren
Wie können LGB-Weichen mit der multiMAUS geschaltet werden und welche Decoder werden dafür benötigt?
Um LGB-Weichen mit einer multiMAUS zu steuern, muss ein DCC-konformer Weichendecoder zwischen Gleisspannung und Antrieb geschaltet werden. Die multiMAUS sendet über die Zentrale digitale Befehle, die der Decoder in elektrische Impulse für den Weichenantrieb umsetzt. Für die klassischen 2-Draht-Antriebe eignen sich besonders 1-Kanal oder 4-Kanal Weichendecoder, die direkt am Gleis angeschlossen werden können. Achten Sie darauf, dass der Decoder das DCC-Format unterstützt, da dies der Standard der multiMAUS ist. Nach der Vergabe einer eindeutigen Weichenadresse über den Programmiermodus der Maus lassen sich die Weichen bequem per Tastendruck fernbedienen.
Der Decoder (Artikel 84004501) lässt sich nicht programmieren und gibt kein Lebenszeichen von sich, obwohl Digitalspannung anliegt.
Prüfen Sie zunächst die Verbindung zum Programmiergleis auf Korrosion oder lose Kontakte. Viele Decoder benötigen eine Mindestlast am Ausgang, um die Bestätigungsquittung (Ack-Impuls) an die Zentrale zu senden; schließen Sie testweise einen Verbraucher an. Stellen Sie sicher, dass Ihre Zentrale das richtige Protokoll sendet und keine Adresskonflikte vorliegen. Ein Reset auf Werkseinstellungen über die entsprechende CV kann oft blockierte Konfigurationen lösen.
Ich habe den Antrieb (Art. 84004109) eingebaut und wollte ihn entsprechend den Vorgaben programmieren. Leider verursacht der Antrieb einen Kurzschluss auf der Anlage.
Ein Kurzschluss deutet meist auf eine fehlerhafte Verkabelung oder eine mechanische Blockade hin, die den Motorstrom extrem ansteigen lässt. Kontrollieren Sie alle Anschlussklemmen auf überstehende Litzen und prüfen Sie, ob die Stellschwelle der Weiche frei beweglich ist. Falls der Kurzschluss nur während des Schaltvorgangs auftritt, könnte die Endabschaltung des Antriebs defekt sein oder die Stromaufnahme den Grenzwert der Zentrale überschreiten. Trennen Sie den Antrieb vom Decoder und testen Sie beide Komponenten einzeln, um die Fehlerquelle einzugrenzen.
