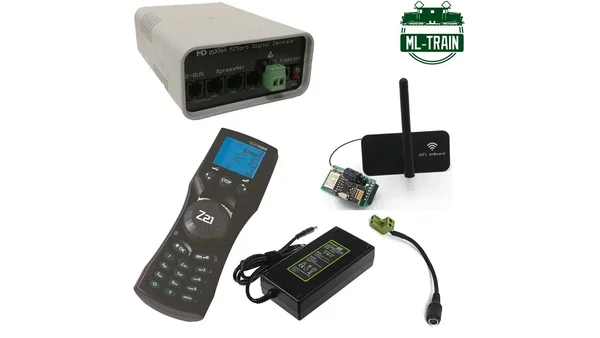

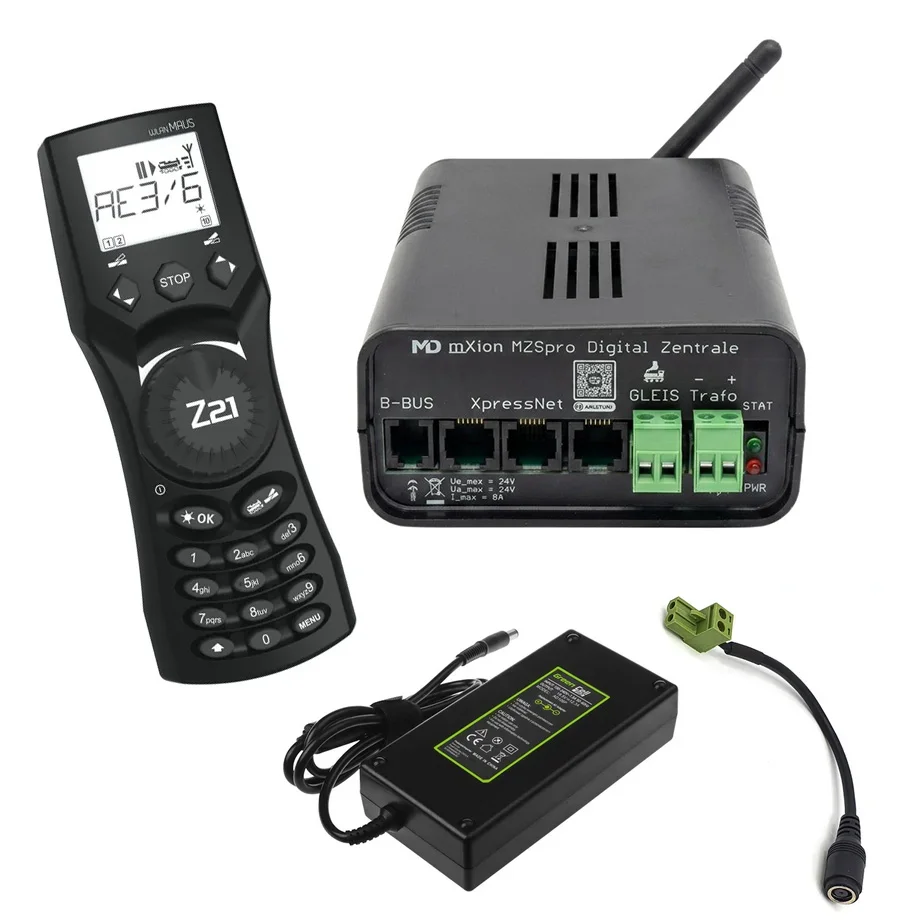

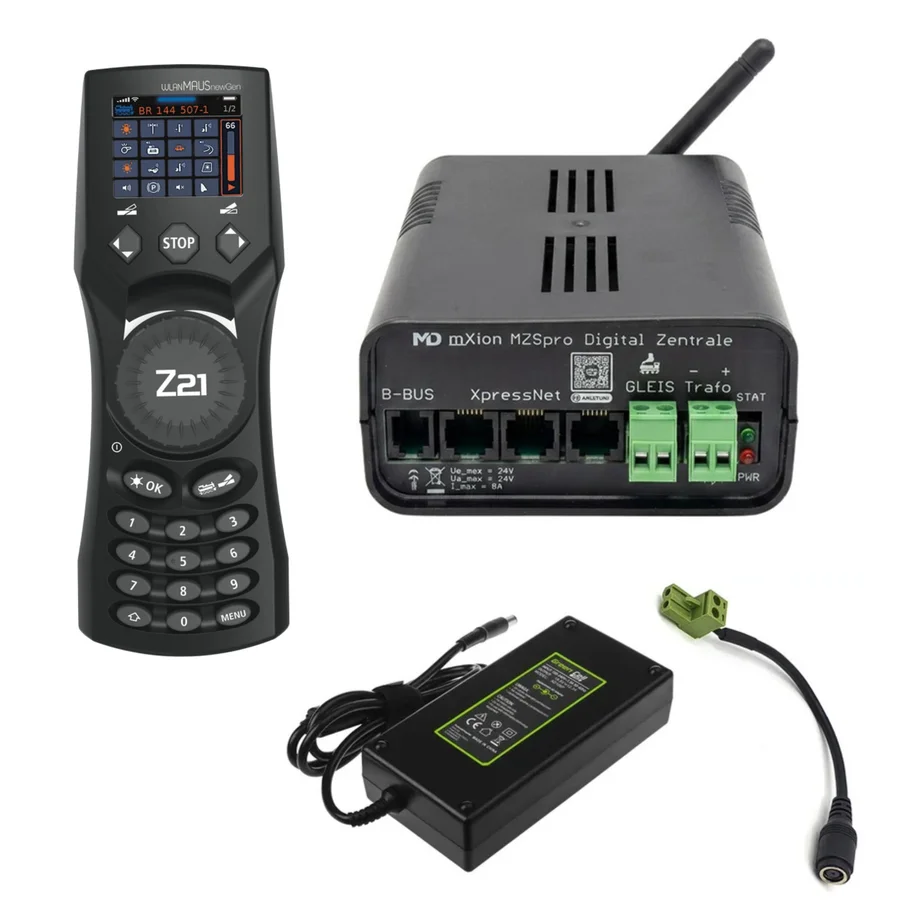

Dieses Set besteht aus einer kleinen, aber sehr leistungsstarken Digitalzentrale (8 A Dauerleistung – 10 A Spitze!), dem innovativen
Roco Z21 WLANMAUS newGen Funk-Handregler sowie einem leistungsfähigen 180-Watt-Netzteil. Die Reichweite Ihrer Zentrale beträgt auf freiem Feld ca. 80 m. In geschlossenen Räumen mit Betonwänden ca. 10 m. Durch handelsübliche WLAN-Repeater (Verstärker) kann man das System aber auf beliebige Reichweite erhöhen dank der echten WLAN-Technik. Auch die Einbindung ins heimische WLAN ist möglich, wodurch entsprechend der Empfang vom heimischen WLAN abhängt, hiermit kann man die Reichweite durch Wände erhöhen.
Funktionsbeschreibung:Es ist einfach zu bedienen (Signal-LEDs neben den Anschlüssen der Zentrale bieten zusätzliche Kontrolle) und verfügt über eine Vielzahl von Verwendungsmöglichkeiten.
Die Zentrale kann auch analoge Lokomotiven auf der Anlage steuern. Dazu muss im Handregler die Adresse 9999 eingestellt werden.
Der kabellose Betrieb sorgt garantiert für noch mehr Fahrspaß!
Sie können die Funk-Zentrale auch bequem mit Ihrem Smartphone oder Tablet steuern. Möglich macht dies die Z21-App, die Sie hier herunterladen können:
für Android (Samsung, Huawei usw.)
für Apple (iPhone, iPad)
Die App hat einiges zu bieten: Sie können z.B. Lokbibliotheken anlegen, graphische Anzeigen für Gleisstellpulte nutzen sowie Führerstände Ihrer Loks laden, um optisch live in der Fahrerkabine Ihrer Lieblingslok zu stehen!
Highlights der Z21 WLANMAUS newGen 1008001:
Die Z21 WLANMAUS newGen ist das digitale Steuergerät als Nachfolger der bewährten Z21 WLANMAUS und richtet sich sowohl an Digitaleinsteiger als auch an erfahrene Modellbahner. Mit einem 2 Zoll Farbdisplay und gestochen scharfer Ablesbarkeit liefert das Gerät alle relevanten Informationen zu Lok- und Weichensteuerung übersichtlich auf einen Blick. Die neu entwickelte Menüstruktur mit direktem Umschalten zwischen Lok- und Weichenmodus sorgt für einen strukturierten Bedienablauf an Ihrer Spur-G-Anlage.
Die Verwaltungskapazitäten sind auf umfangreiche Gartenbahnanlagen ausgelegt: Bis zu 9.999 Lokadressen sowie eine Lokdatenbank für 100 Loks mit 10-stelligen Namen ermöglichen eine strukturierte Fuhrpark-Organisation. Für die Gleisinfrastruktur stehen bis zu 2.048 Magnetartikel sowie 10 Weichenstraßen mit je 10 Weichen zur Verfügung. Wählbare Fahrstufen von 14, 28 oder 128 erlauben die Anpassung an unterschiedliche Decoder-Standards.
Die Ergonomie des Steuergeräts zeigt sich im Bedienkonzept: Ein Endlosregler mit Druckknopf sowie Cursortasten, Funktionstasten und eine Shift-Taste ermöglichen die Ein-Hand-Bedienung direkt an der Anlage. Der Endlosregler ist wahlweise als Endlosregelung oder mit klassischer Nullstellung inklusive Vibrations-Feedback nutzbar – eine praktische Rückmeldung für die präzise Geschwindigkeitssteuerung ohne Blick aufs Display.
Mit 31 Lokfunktionen inklusive Stirnbeleuchtung steuern Sie die zentralen Funktionen Ihrer digitalen Loks direkt und ohne Umwege. Ergänzt wird dies durch eine Lok-Bibliothek mit Artikelfotos aus der Z21-Datenbank, die eine visuelle Zuordnung der Fahrzeuge im Menü erleichtert. Ansichten lassen sich zudem in 3 Größen einstellen, sodass die Darstellung an persönliche Sehgewohnheiten anpassbar ist.
Für die technische Anpassung von Lokparametern steht die CV-Programmierung von CV 1 bis 1024 zur Verfügung (POM und CV-Programmierung). Die Energieversorgung basiert auf Akkubetrieb mit 3 x AAA Akkus oder Batterien (nicht im Lieferumfang enthalten); das Laden der eingelegten Akkus erfolgt direkt im Gerät über die USB-C Buchse. Für den ununterbrochenen Betrieb steht zudem eine externe Stromversorgung via USB-C zur Verfügung.

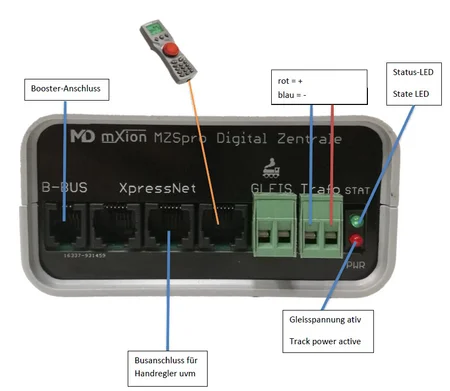

Funktionsumfang der Digitalzentralebis zu 8 Ampere Fahrstrom am GleisSpannungsversorgung 12 - 24V DCParallele FunktionsauslösungAnaloge Lok auf digitaler Anlage steuerbar mit Adresse 9999 !!F0-F68 (69 Funktionstasten aktivierbar)14, 28, 128 Fahrstufen je Lok einstellbar, Speicherung in der Zentrale50 Loks gleichzeitig steuer- und speicherbarWeichenlagenspeicherung und RückmeldungAnzeige aller Weichenpositionen, Lokinformationen uvm. an allen HandsteuergerätenTemperaturüberwachung und Kühlungssystem mit Lüfter (temperaturgesteuert)Kurzschlussschutz/ÜberlastschutzProgrammierung möglich (POM, CV lesen, CV schreiben) mit RückmeldungStabile Schraubklemme, einfacher NetzteilsteckerBetriebskontrollleuchteAktivitätskontrollleuchte3x Anschluss für Steuergeräte1x Boosteranschluss (B-BUS)Steuerbus mit 1 Ampere (bis zu 31 Eingabe- und Steuergeräte)100% DCC kompatibel100% LGB MZS kompatibel100% mfx kompatibelWLAN 100% Z21 Funktion mit ZusatzmodulRückmeldung mit unseren Rückmeldern über X-Bus oder Funk (nur mit Zusatzmodul möglich)Rückmeldung über WLAN und 2.4 Ghz Funk mit unserem ZusatzmodulKein Router oder Freischaltcode für WLAN nötig, nur unser ZusatzmodulPlug&PlayAnschlüsse
Technische Daten der ZentraleSpannung: 14 – 24 V DC!Nur Gleichstromtrafos nutzen!Stromaufnahme: 50 mA, abgeschaltete StufeMaximaler Gesamtstrom: 8 A Dauerleistung; 10 A kurzzeitigMaximale Stromabgabe: 3 ATemperaturbereich: -40 – 60 °CAbmaße LxBxH: 9,5 x 13,5 x 4,5 cmTipp: Sollten Ihnen die 6 A nicht ausreichen, können Sie die Zentrale mit unserem Digital Booster
84006000 und dem CDE Bus-Adapter
84006017 kombinieren - Für noch mehr Power!
Das SchaltnetzteilDas leistungsstarke Schaltnetzteil ist sehr gut für die Stromversorgung von Spur-G-Anlagen geeignet (z. B. für die Booster und die Zentralen von ML-Train oder Massoth).
Mit einem Adapterkabel können Sie einfach das Netzteil mit der Digitalzentrale oder dem Booster verbinden.
Technische Daten des NetzteilsSpannung: 19,5 V DC GleichspannungSteckverbindung: rund mit dem Stift drin (7,4-5,0 mm)Stromstärke: 9,23 AEingangsspannung: AC 230 VNutzleistung: 180 WNetzkabel im Lieferumfang enthaltenDer Anschlussadapter für SchaltnetzteileMit diesem Anschlussadapter verbinden Sie das 180 Watt Schaltnetzteil der Firma Green Cell (84001060) mit der Zentrale oder dem Booster der Firma ML-Train.
Technische Daten des AnschlussadaptersAnschluss A: 7,4 x 5,0 mm BuchseAnschluss B: 2 PIN Schraubklemmenblock KF2EDGKFarbe: SchwarzLänge: 15 cmNennstrom: 13 A
Die folgende Firma hat die Digitalzentrale für Modell-Land hergestellt:micron-dynamics, Marius Dege,
(WEEE: DE69511296)
Die folgende Firma hat das Schaltnetzteil hergestellt:Pawel Ochynski CSG S.A, GREEN CELL, Rauschwalder Str. 41, 04103 Leipzig
(WEEE: DE41805037)
Wichtige Hinweise zur EinrichtungBegleitheft DigitalzentraleBedienungsanleitung DigitalzentralePC-Software für die Zentrale (MD-DCC-Tool) Bedienungsanleitung Z21 WLANMAUS newGen
