Leiterplatte Dachstromabnehmer fürE-Lok RhB Ge 4/4 II Spur-G LGB 28434-M032

Das Ersatzteil E128788 (SKU 28434-M032) ist eine Leiterplatte aus dem Dachbereich der Spur-G E-Lok RhB Ge 4/4 II. Die Platine ist für den Anschluss der Dachstromabnehmer-Elektrik vorgesehen und wird mit vormontierter Verkabelung geliefert.

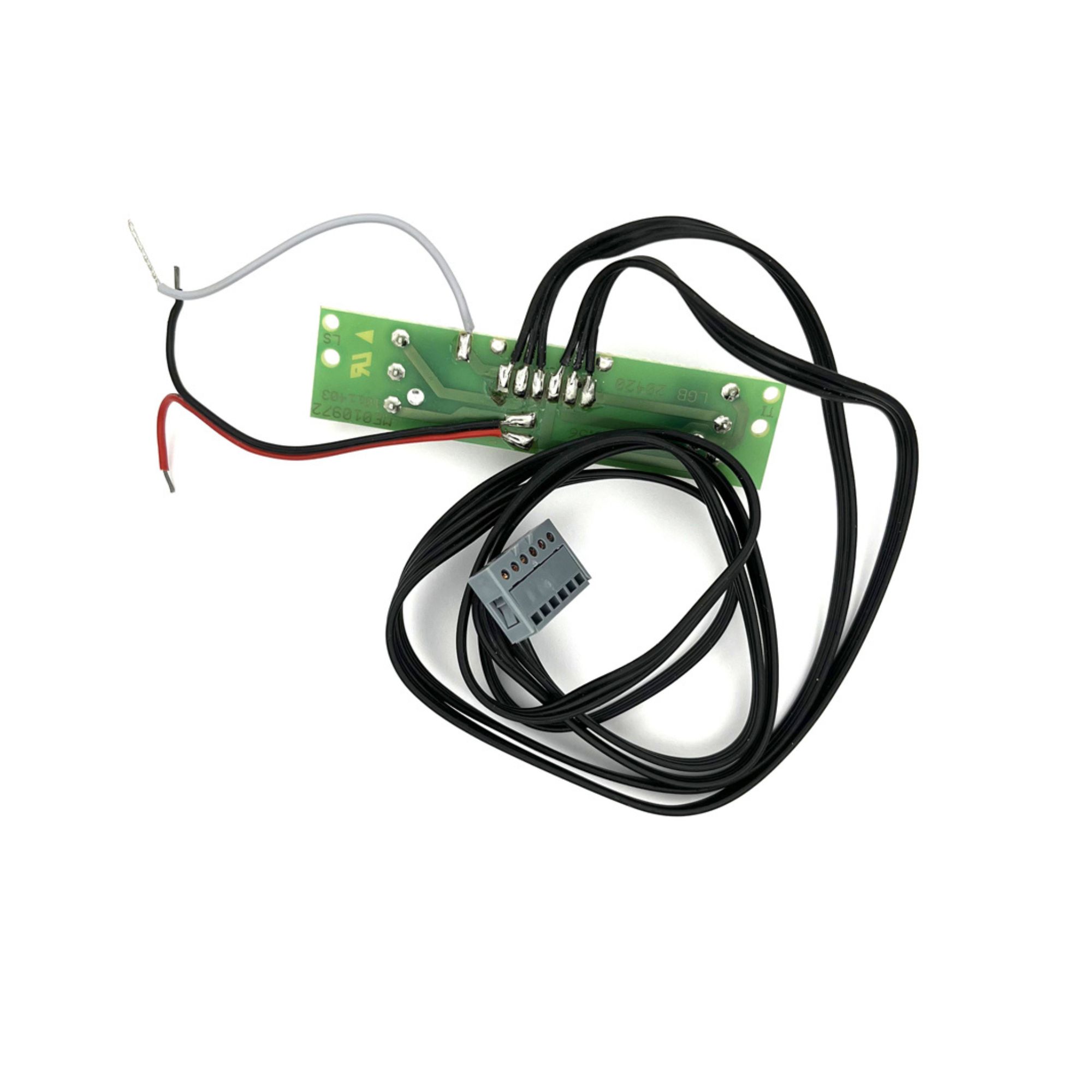

Ausführung laut Abbildung:

• Grüne, längliche Leiterplatte mit Befestigungsbohrungen an beiden Enden
• Aufdruck u.a. „LGB 20420“ und Platinenkennung auf der Lötseite
• Mehradriges schwarzes Flachkabel mit grauem 6-poligem Steckverbinder
• Separat angelötete Einzellitzen in Weiß, Schwarz und Rot mit abisolierten Enden

Verwendung: Das Teil dient als Austausch für defekte, beschädigte oder fehlende Leiterplatten im Dach der Lok, z.B. nach Kabelbruch, Kurzschlussschäden oder fehlerhaften Lötstellen. Typischerweise verbaut ist es u.a. in der LGB RhB Ge 4/4 II 28434 sowie in der Regel in baugleichen Varianten dieser Baureihe.

Montagehinweis: Die Verbindung zur Lokelektronik erfolgt über den 6-poligen Stecker, die Einzellitzen müssen in der Regel angelötet werden. Für den Einbau sind Lötkenntnisse und das Öffnen des Lokgehäuses erforderlich. Arbeiten nur im stromlosen Zustand durchführen.

Bitte prüfen Sie vor dem Kauf anhand der Explosionszeichnung bzw. Bedienungsanleitung Ihres Modells, ob die Ersatzteilnummer E128788 (28434-M032) für Ihre Lok vorgesehen ist.
