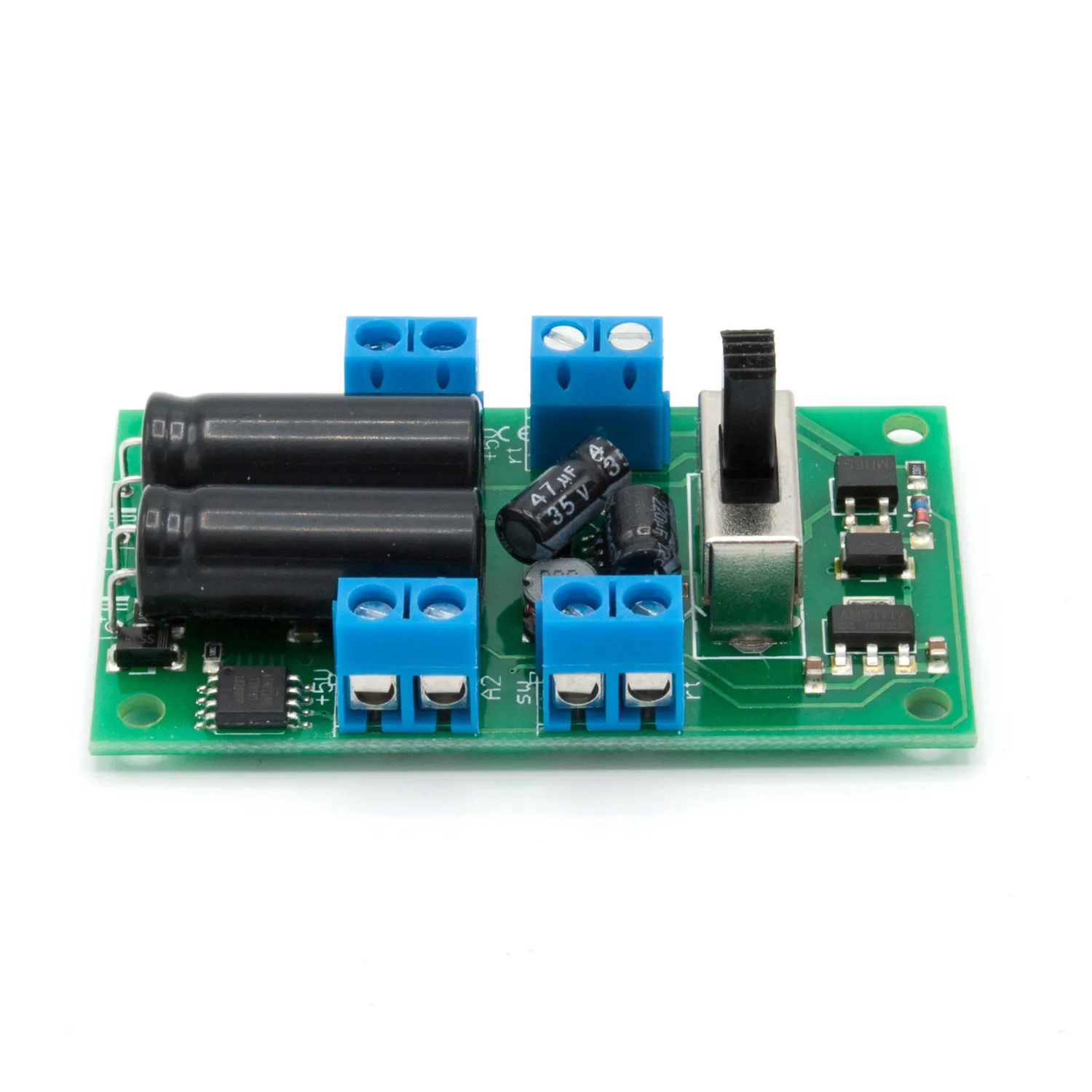

2-Kanal Licht-Dekoder für LGB RhB- und DB-Wagen ML-Train 84004305

Funktionsbeschreibung

Der 2-Kanal Funktionsdecoder ist für alle ab Werk beleuchteten Wagen von LGB® geeignet und kann die vorhandene Elektronik 1:1 ersetzen. Die Elektronik befindet sich im Boden (bei RhB-Wagen) oder in der Toilette (bei DB-Wagen wie IC, D-Zug). Der Decoder besitzt einen Schalter und einen großen Puffer, sodass ein störungsfreier Betrieb möglich ist.

Er besticht durch seine sehr geringen Abmaße und durch den hohen Funktions- und Leistungsumfang. Durch die geringen Abmaße kanndas Modul (auch mehrfach) in Loks, Wagen oder Gebäude installiert werden. Mit seiner hohen Leistungsabgabe von bis zu 1 A je Kanal ist er geeignet, um auch größere Lasten zu schalten. Weiterhin unterstützt das Modul eine Reihe von Licht- und Schalteffekten, welche konfiguriert und frei angepasst werden können.

Somit ist es für Personenwagen geeignet, um diese zu beleuchten und mit Lichteffekten auszustatten. Durch die 2 Kanäle können z. B. Abteile getrennt beleuchtet oder Zugschlusslampen digital geschaltet werden.

Im Analogbetrieb sind beide Ausgänge mit vollem Funktionsumfang ebenfalls nutzbar.

Zudem können beide Ausgänge gedimmt werden.


Hinweise

Vergewissern Sie sich, ob die Ausgangsspannungen zu Ihrem Verbraucher passen, da dieser sonst zerstört werden kann! Für Nichtbeachtung übernehmen wir keine Haftung.

Einige Funktionen sind nur mit der neusten Firmware nutzbar, führen Sie daher bei Bedarf ein Update durch.

Bitte beachten Sie die CV-Grundeinstellungen im Auslieferungszustand.


Funktionsumfang

DC/AC/DCC Betrieb

Analog & Digital

Vollkompatibles NMRA-DCC Modul

Superkleine Abmaße

Puffer eingebaut für bis zu 3 Minuten

Ideal für alle LGB-Personenwagen welche ab Werk

Beleuchtung haben (Austauschelektronik) wie:

LGB® DB Wagen (3x31x)

LGB® RhB Wagen EW I, II, III, IV (3x67x)

LGB® RhB Speisewagen (3x68x)

LGB® RhB Steuerwagen (3x90x)

LGB® RhB Gepäckwagen (3x69x)LGB® RhB Panoramawagen (3x66x)

LGB® RhB Salonwagen/Pullmann (3x65x)

LGB® RhB Gourmino (3x52x)

LGB® US Streamliner (3x57x und 3x59x)

2 verstärkte Funktionsausgänge

Integrierter, starker 5 V Generator

Zufallsgenerator (z. B. Toilettenlicht)

Bedingungen (vorwärts, rückwärts, etc.)

Viele Sonder- und Zeitfunktionen einstellbar

Funktionsausgänge dimmbar

Resetfunktionen für alle CVs

Sehr einfaches Funktionsmapping

28 Funktiontasten adressierbar, 10239 Lokadressen, 14, 28, 128 Fahrstufen (automatisch)

Vielfältige Programmiermöglichkeiten (Bitweise, CV, POM)

Keine Last bei Programmierung erforderlich

Auch per Weichenadresse schaltbar (ab V. 1.1)

Anschlussbuchsen

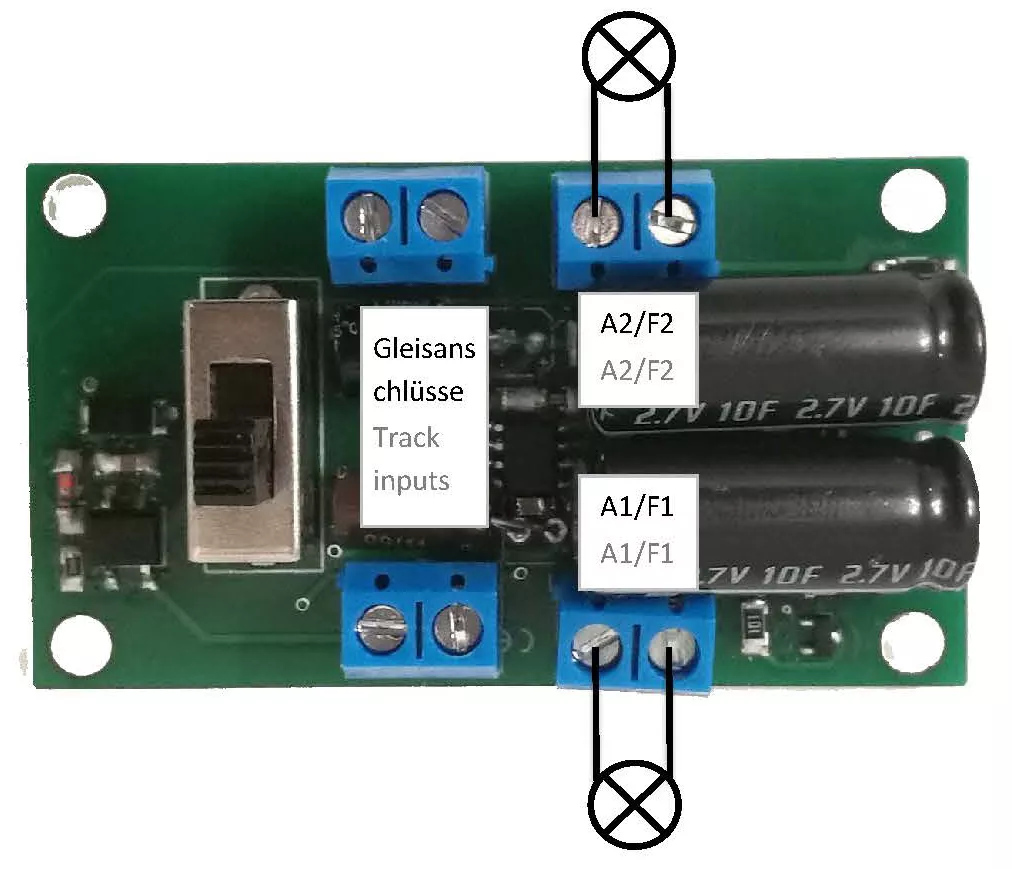

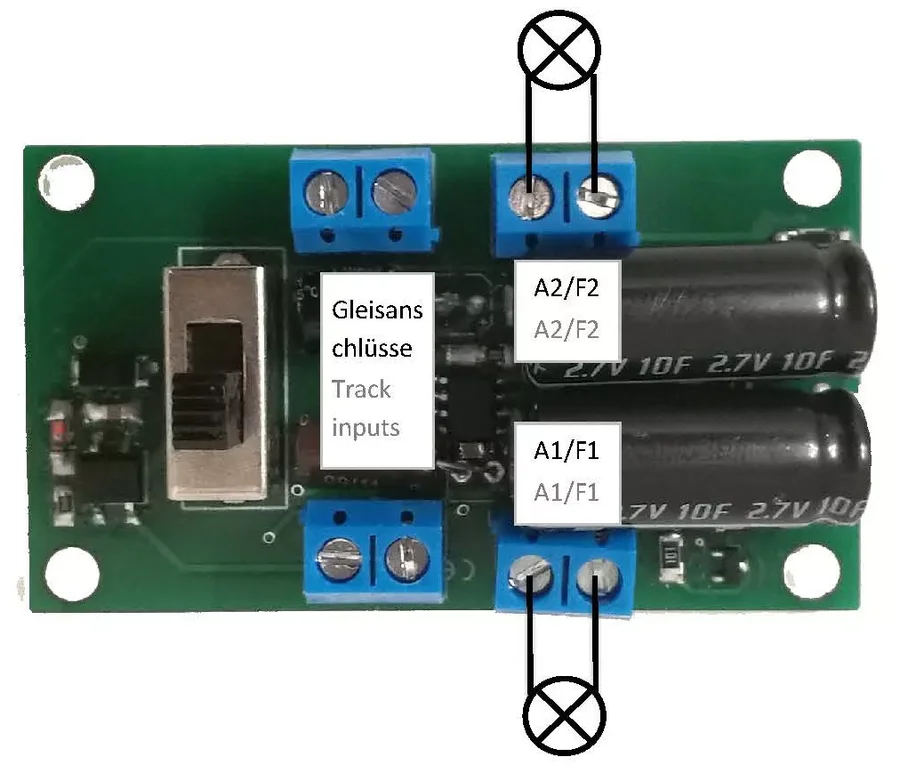

Der Schalter ist analog und digital funktionsfähig. Schließen Sie Verbraucher an A1 und A2 (siehe Bild). A1 ist ideal für Deckenlicht, A2 für Toilette oder Tischlampen. Zufallssteuerung als auch Inversion sowie Dauerbetrieb ist möglich, ebenso Effekte.

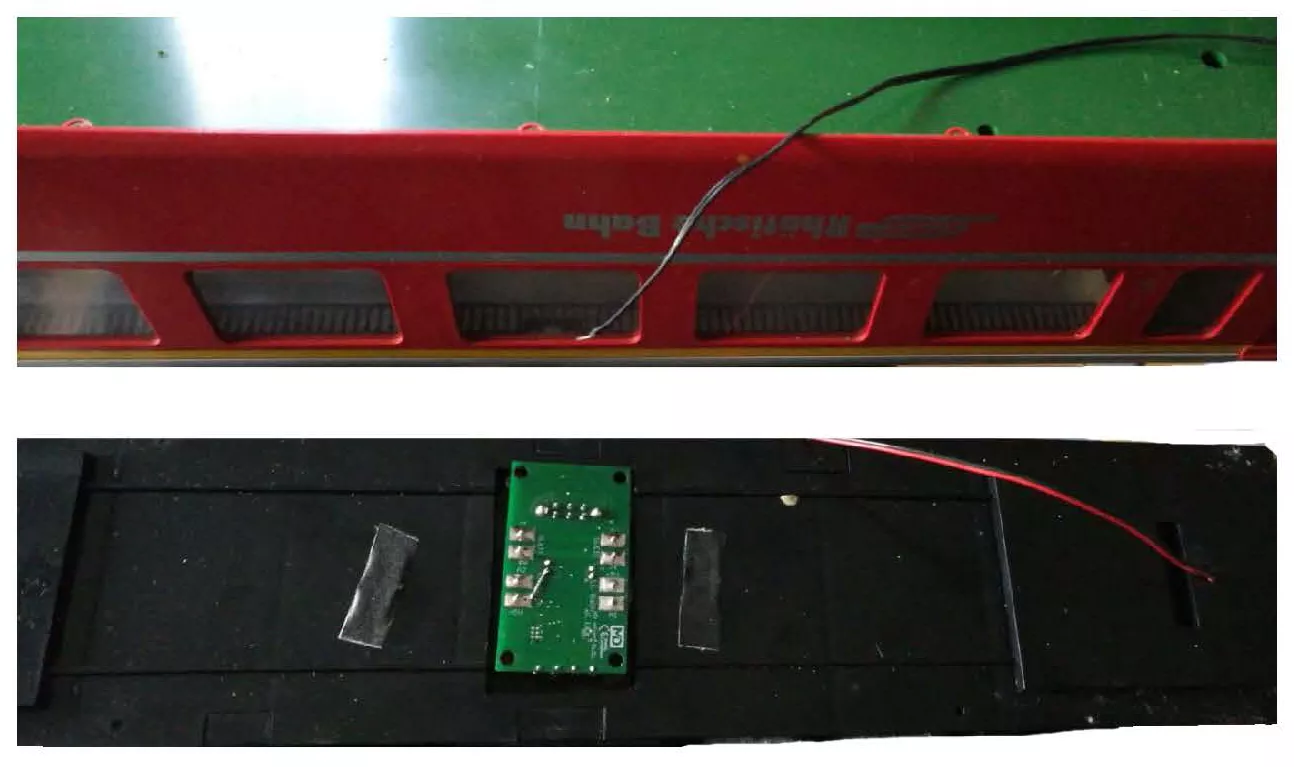

Das nachfolgende Bild zeigt den Decoder eingebaut in einen RhB-Personenwagen, sodass die alte, störungsanfällige Elektronik ersetzt wird.

Der Anschluss kann über Schraubklemmen, als auch Lötkontakte, erfolgen.




Programmiersperre

Um versehentliches Programmieren zu verhindern bieten CV 15/16 eine Programmiersperre. Nur wenn CV 15 = CV 16 ist eine Programmierung möglich. Beim Ändern von CV 16 ändert sich automatisch auch CV 15. Mit CV 7 = 16 kann die Programmiersperre zurückgesetzt werden.

STANDARTWERT CV 15/16 = 245


Programmiermöglichkeiten

Dieser Decoder unterstützt die folgenden Programmierarten: Bitweise, POM, Register CV lesen & schreiben.

Es wird keine zusätzliche Last zur Programmierung benötigt.

Im POM (Programmierung auf dem Hauptgleis) wird ebenfalls die Programmiersperre unterstützt. Der Decoder kann zudem auf dem Hauptgleis programmiert werden, ohne das andere Decoder beeinflusst werden. Somit muss bei der Programmierung kein Ausbau des Decoders erfolgen.

Hinweis: Um POM zu nutzen, ohne andere Decoder zu beeinflussen, muss Ihre Digitalzentrale POM spezifische Decoderadressen unterstützen.


Programmierung von binären Werten

Einige CV’s (z. B. 29) bestehen aus sogenannten binären Werten. Das bedeutet, dass mehrere Einstellungen in einem Wert zusammengefasst werden. Jede Funktion hat eine Bitstelle und eine Wertigkeit. Zur Programmierung einer solchen CV müssen alle Wertigkeiten addiert werden. Eine deaktivierte Funktion hat immer die Wertigkeit 0.

BEISPIEL: Sie wollen 28 Fahrstufen, lange Lokadresse programmieren. Dazu müssen Sie in CV 29 den Wert 2 + 32 = 34 programmieren.


Pufferspeicher

Ein großer Puffer für mehrere Minuten ist bereits integriert und wird durch die ebenfalls integrierte Steuerelektronik angesprochen. Ladestrom ca. 500 mA. Laststrom bis zu 2 A.


Programmierung Lokadressen

Lokadresse bis 127 werden direkt in CV 1 eingetragen. Hierzu muss außerdem CV 29 – Bit 5 „aus“ sein (wird automatisch gesetzt).

Wenn größere Adressen genutzt werden sollen, muss CV 29 – Bit 5 „an“ sein (automatisch wenn CV 17/18 geändert wird). Die Adresse wird nun in CV 17 und 18 gespeichert. Die Adresse wird dann wie folgt berechnet (z. B. Lokadresse 3000):

3000 / 256 = 11,72; CV 17 ist 192 + 11 = 203.
3000 – (11 x 256) = 184; CV 18 ist also 184.


Resetfunktionen

Über CV 7 kann der Decoder zurückgesetzt werden. Dazu sind diverse Bereiche nutzbar. Schreiben mit folgenden Werten:

11 (Grundfunktionen)

16 (Programmiersperre CV 15/16)

33 (Funktionsausgänge)

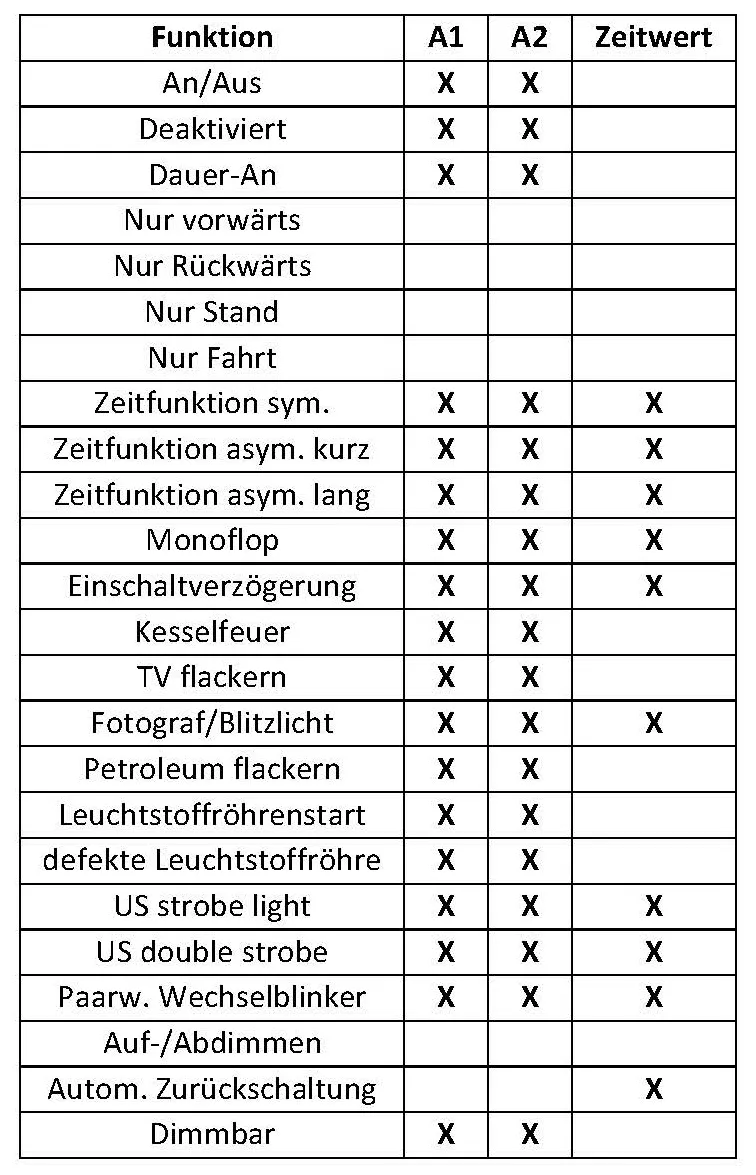

Merkmale der Funktionsausgänge




Technische Daten

Spannung: 7-27 V DC/DCC, 5-18 V AC

Stromaufnahme: 5 mA (ohne Funktionsausgänge)

Maximaler Funktionsstrom: A1/A2 = 1 A

Maximaler Gesamtstrom: 1 A

Temperaturbereich: -20 bis 65 °C

Abmaße: L2 x B1,5 x H0,5 cm

Die folgende Firma hat das Produkt für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)

ACHTUNG! Der 2-Kanal Licht-Dekoder für LGB RhB- und DB-Wagen ist im Auslieferungszustand für den Analogbetrieb deaktiviert. Um das Modul analog nutzen zu können, muss einmalig die CV29 auf den Wert 6 programmiert werden (Analogmodus aktivieren). Ohne diese Anpassung reagiert der Dekoder nicht auf reine Gleichspannung vom Netzteil


Bedienungsanleitung mit CV-Werten
