Antriebsradsatz 1 mit Getriebe für Dampflok RhB G 4/5 Spur-G LGB 23531-M028

Das Ersatzteil E283002 ist der Antriebsradsatz 1 für die Spur-G-Dampflok RhB G 4/5 von LGB, Artikelnummer 23531. Geliefert wird eine komplett montierte Einheit, wie abgebildet.

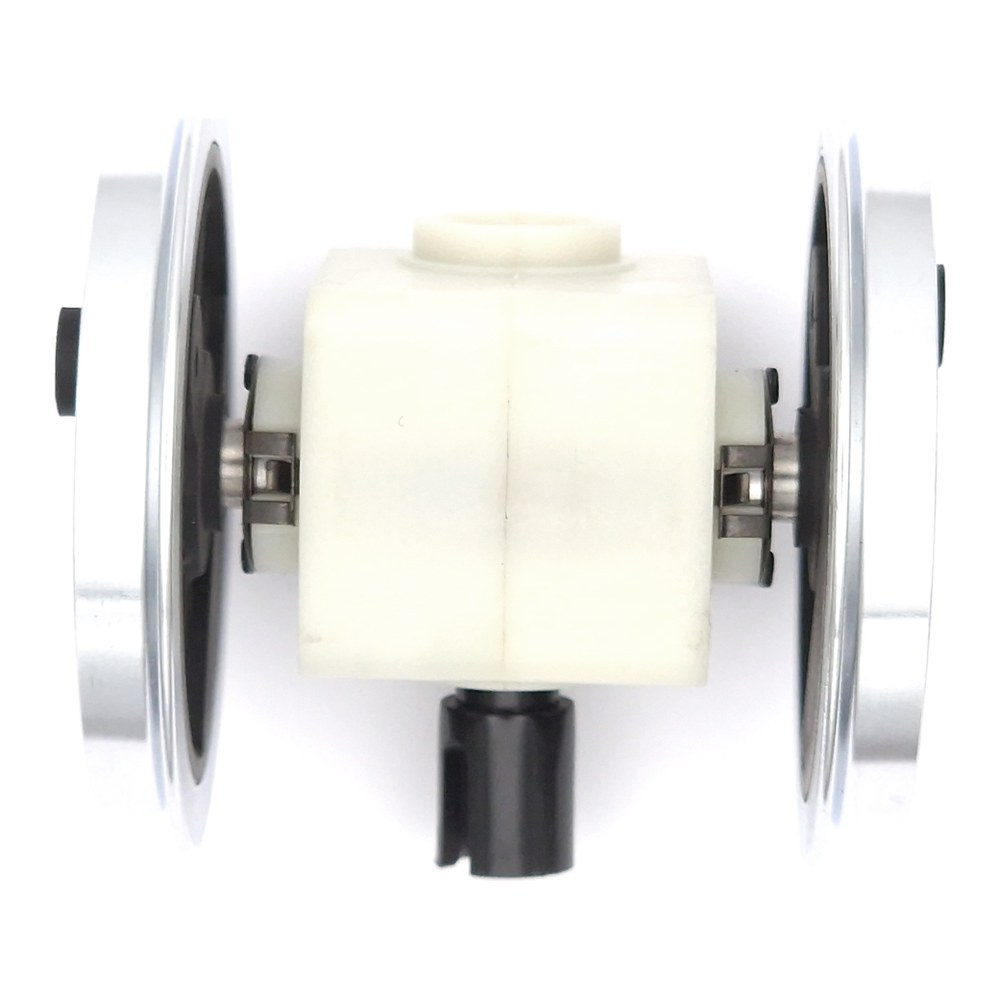

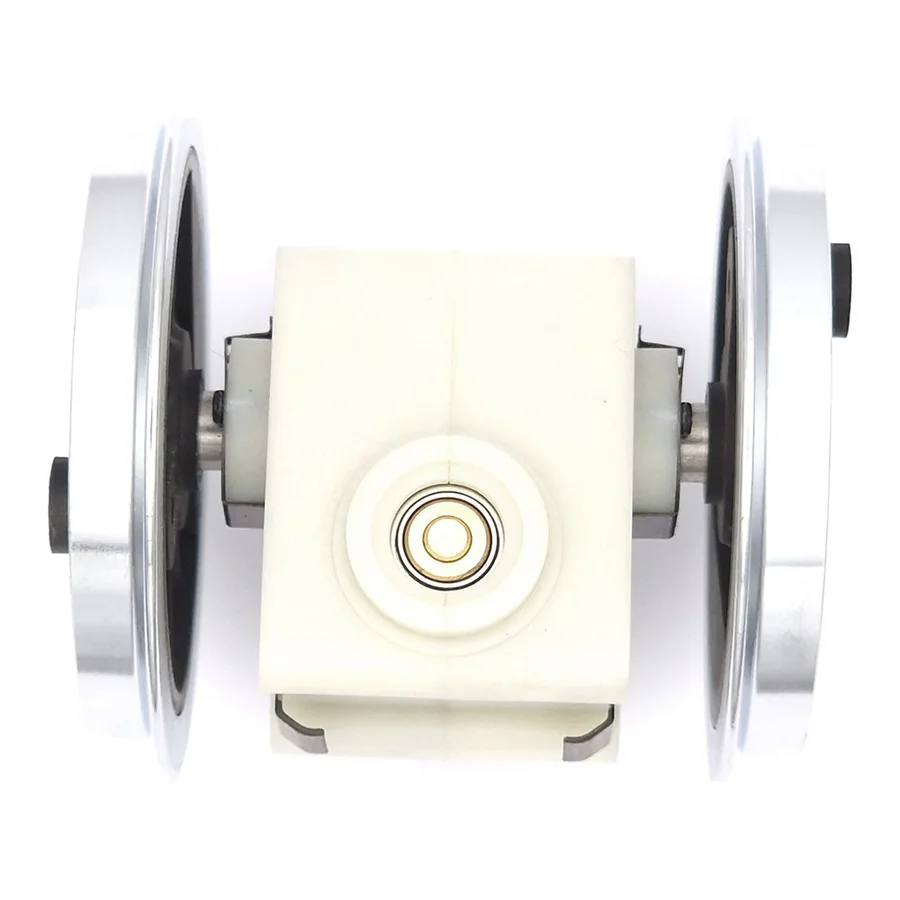

Aufbau laut Abbildung:

• Zwei Treibräder mit blanker Lauffläche und Spurkranz, dunkle Radscheiben
• Seitliche Kurbelzapfen zur Aufnahme der Kuppelstangen
• Weißes Getriebegehäuse, zweiteilig verschraubt
• Oberseitige Lageraufnahme mit eingesetztem Kugellager
• Schwarzer Kardananschluss für die Antriebswelle
• Stromabnehmer-Schleifkontakte an beiden Radseiten

Verwendung: Das Teil ersetzt einen verschlissenen oder beschädigten Antriebsradsatz, etwa bei abgenutzten Laufflächen, Zahnradschäden im Getriebe oder ausgeschlagenen Lagern. Durch die vormontierte Einheit entfällt das Zerlegen und Neuzusammensetzen einzelner Getriebekomponenten.

Kompatibilität: Typischerweise verbaut in der LGB RhB G 4/5 (23531) sowie u.a. in baugleichen Varianten dieser Baureihe mit identischem Fahrwerk. Die Radsätze innerhalb einer Lok können sich in Position und Ausführung unterscheiden, daher ist auf die Bezeichnung „Antriebsrad 1“ zu achten.

Montage: Kuppelstangen und Kardanwelle lösen, Radsatz aus dem Fahrwerk entnehmen und das Ersatzteil in gleicher Einbaulage einsetzen. Die Stellung der Kurbelzapfen ist auf die übrigen Radsätze abzustimmen, um ein Klemmen des Stangenantriebs zu vermeiden.

Hinweis: Bitte prüfen Sie vor dem Kauf anhand der Explosionszeichnung bzw. Bedienungsanleitung Ihres Modells, ob die Ersatzteilnummer E283002 bzw. 23531-M028 für Ihre Lok vorgesehen ist.

Lauffläche: 46 mm
Raddurchmesser: 52 mm
