Zug Ziel Display mit SUSI-Anschluss für die Spur G LGB Capricon ML-Train 83203021

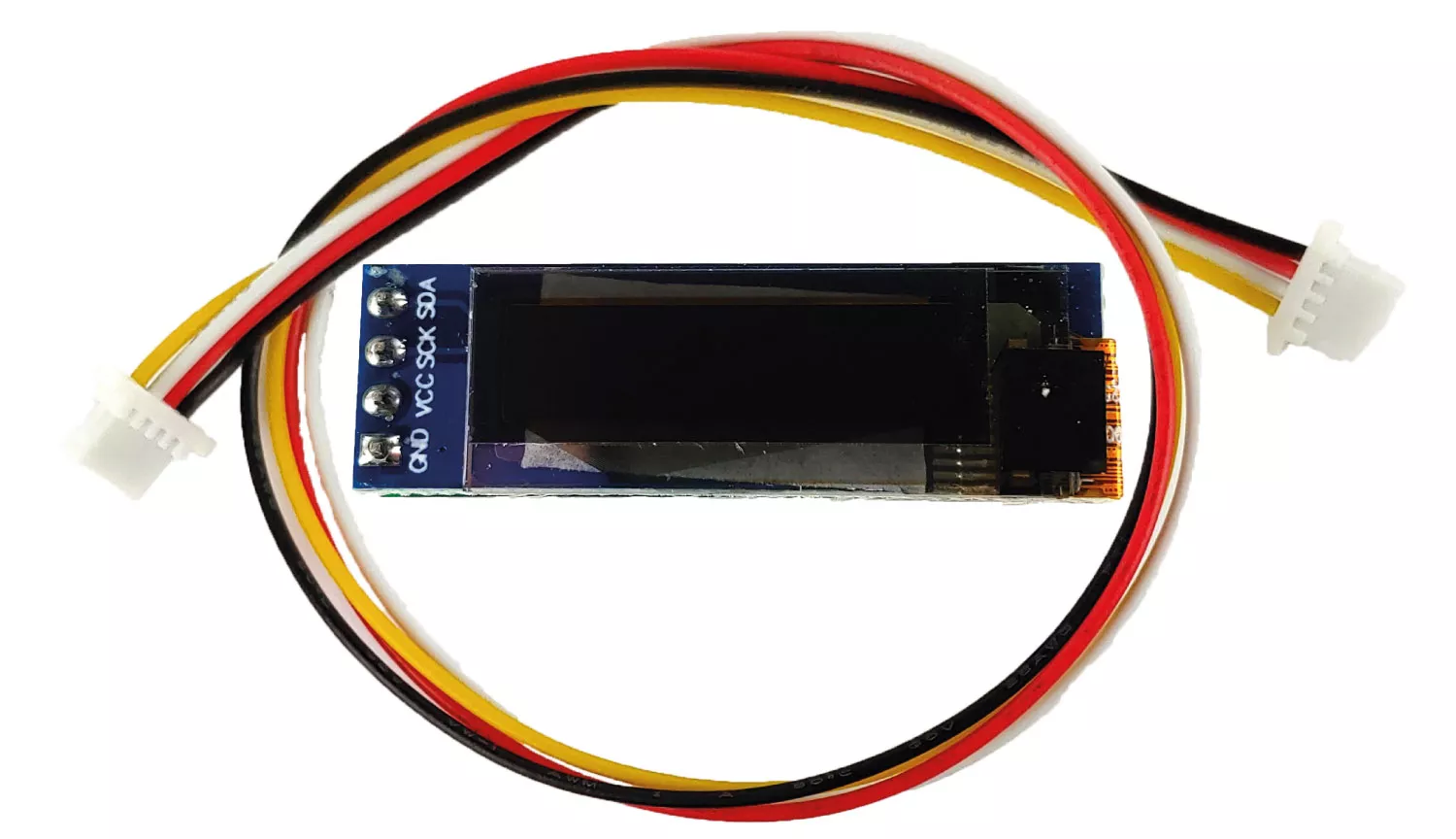

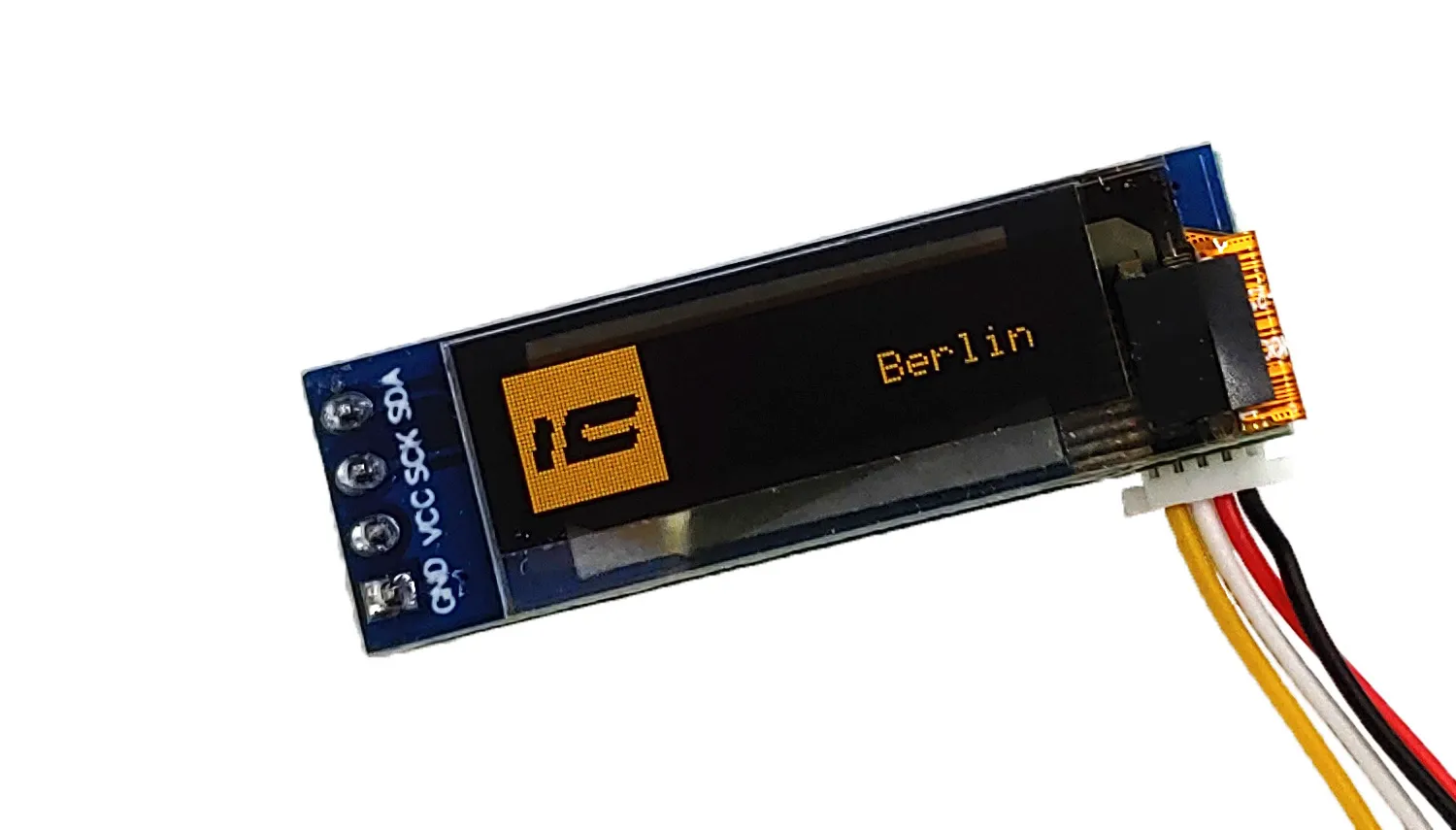

Das Zug Ziel Display ist eine digitale Anzeigetafel, welche in alle gängigen Spur 1 und Spur G Fahrzeuge passt (zum Beispiel den ALLEGRA Triebzug der RhB oder den LGB Capricon). Mit den bereits programmierten 226 Stationsnamen, 21 Bilder, 5 Linien mit je 15 Stationen pro Linie hat das Modul bereits eine sehr hohe Grundausstattung. Weitere freie Texte können Sie selber mit dem ML-Train Programmer 84000124 definieren.

Die Steuerung der Anzeige erfolgt über die F-Tasten Ihres Handreglers der Digitalzentrale. Das Display kann direkt oder auch richtungsabhängig, wahlweise auch per Zeitsteuerung und mit Stationshalt, geschaltet werden. Per F-Taste kann man durch die Stationsnamen blättern, alternativ ist es auch möglich nur Start- und Endbahnhof anzeigen zu lassen. Ebenso kann auch zwischen den Linien geschaltet werden.

Das Zug Ziel Display besitzt einen einstellbaren Kontrast, kann invertiert und gedreht werden. Die Schrift kann rechts, mittig und links ausgerichtet werden. Das Modul ist 100 % SUSI kompatibel.

Zur Konfiguration von selbst bestimmten Texten benötigen Sie unseren ML-Train Programmer 84000124.

Wenn Sie mehrere Displays nutzen möchten oder keine freien SUSI-Plätze auf Ihrem Decoder haben, empfehlen wir unseren 3-fach SUSI-Verteiler ML-Train 84006055.

Hat Ihr Decoder keine SUSI-Schnittstelle, oder Sie möchten das Display in einen Wagen oder Steuerwagen einbauen, empfehlen wir unseren SUSI-Wandler ML-Train 80600100. Hiermit können Sie dann auch das Licht in den Wagen digital schalten.


Funktionen im Überblick

Resetfunktionen für alle CV-Werte

Kontrast einstellbar

Invertierung

180° Drehung

226 wählbare Stationsnamen

21 wählbare Bilder

5 konfigurierbare Linien

15 Stationen pro Linie einstellbar

5 frei definierbare Texte mit je 15 Zeichen

Automatikfunktion, in Fahrrichtung weiterschalten nach Zeitablauf

Durchblättern per F-Taste richtungsabhängig

Umschaltung der Linien per F-Taste

Umschaltung zwischen aktueller Station und Start/Endbahnhof

bel. viele Displays am SUSI nutzbar dank spezieller Technik

CV Lesen

CV Schreiben

CV bitweise Schreiben

CV indirekt (mittels Registerprogrammierung für ältere Digitalsysteme)

direkte Registerprogrammierung (CV 1 – CV4)

POM – Program on Main (Programmieren auf dem Fahrgleis)

Technische Daten

Spannung: 7-27 V DC/DCC, 5-18 V AC

Stromaufnahme: 15 mA (ohne Funktionsausgänge)

Temperaturbereich: -20 bis 65 °C

Abmaße: L3,8 x B1,2 x H2 cm

Die folgende Firma hat das Produkt für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)


Bedienungsanleitung mit CV-Werten
