Weiche rechts Set Messing R 90 cm mit digitalen Weichenantrieb ML-Train 8930006

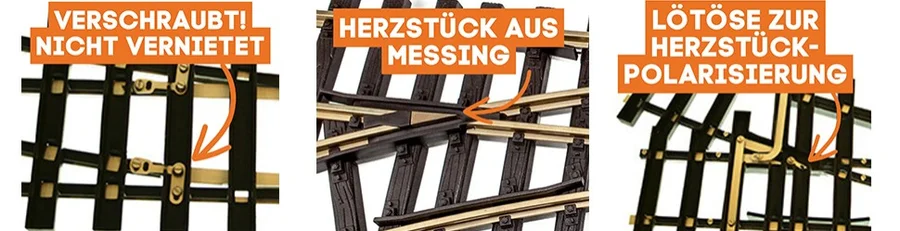

Die ML Train Weiche ist mit verschraubter Konstruktion ausgeführt und bietet dadurch eine besonders hohe mechanische Stabilität sowie eine wartungsfreundliche Handhabung. Das Herzstück besteht aus massivem Messing und stellt eine verlustarme und zuverlässige Stromübertragung über den gesamten Übergang sicher. Zusätzlich ermöglicht eine integrierte Lötöse die gezielte Polarisierung, wodurch auch bei langsamer Fahrt eine durchgehende Stromversorgung gewährleistet bleibt – selbst bei empfindlichen Lokomotiven.

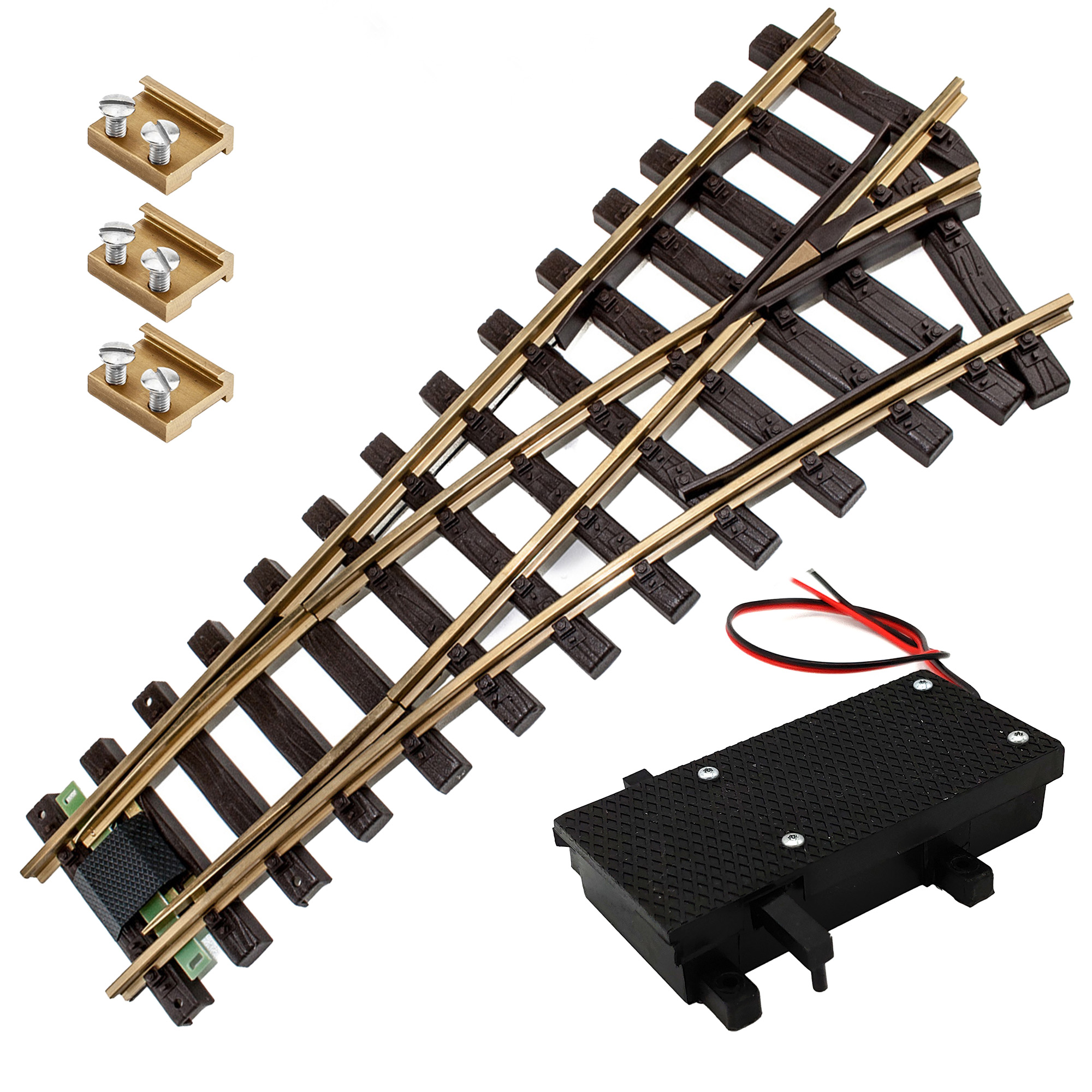

Dieses Set enthält eine Weiche (rechts, R 90 cm) inklusive drei Schraubschienenverbindern (15 mm) sowie einem digitalen Weichenantrieb mit Herzstückrelais ML-Train 84004107.

1x Weiche rechts Messing Radius 900 mm mit Verbinder ML-Train 8912965

Die rechte Weiche mit einem Radius von 900 mm ist mit drei 15 mm Schraubschienenverbindern ausgestattet, die eine dauerhaft sichere Verbindung ermöglichen. Das Schienenprofil besteht aus robustem Messing und ist auf einem Gleisbett aus wetterbeständigem HDPE-Kunststoff montiert. Diese Kombination bietet höchste Stabilität im Außeneinsatz.

Die im Set enthaltenen 15 mm Schraubverbinder mit Schwalbenschwanzführung sind aus massivem Messing gefertigt. Sie sorgen für eine zuverlässige elektrische Verbindung und lassen sich von oben montieren – ganz ohne Auseinanderziehen der Gleise. Zwei Lötösen (ML-Train 8900110) erleichtern den Anschluss von Stromkabeln (z.?B. ML-Train 8150160).

Herstellung der Weiche und Verbinder im Auftrag von ML-Train:
Train Line Gartenbahnen GmbH, Hüllerstraße 25, 32278 Kirchlengern

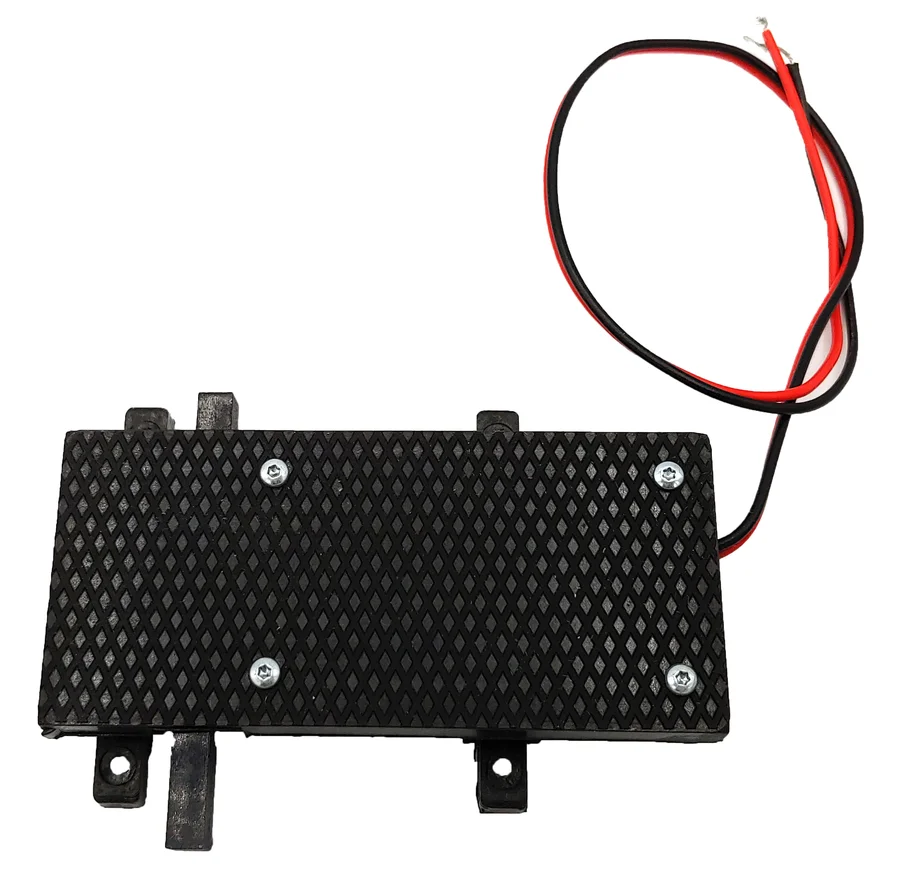

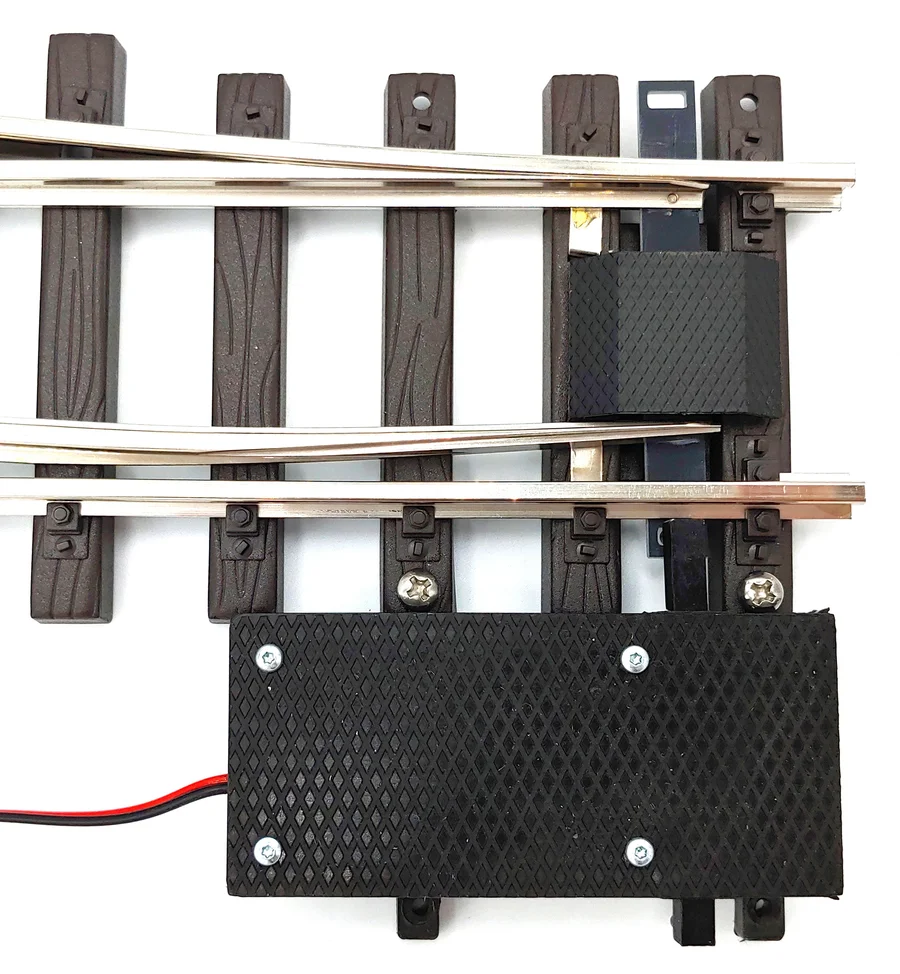

1x Wetterfester Digital-Weichenantrieb für Spur G mit Relais-Polarisation – ML-Train 84004107

HINWEIS: Die Endlagen werden selbstständig erkannt. Die Aufschneidfunktion kann bequem digital über CV-Werte aktiviert werden – eine manuelle Konfiguration ist nicht notwendig.

Produktbeschreibung
Dieser kompakte Antrieb ist speziell für den Einsatz an Weichen und Signalen im Gartenbahnbereich konzipiert und überzeugt durch ein wetterfestes Design sowie zwei separat ansteuerbare Funktionsausgänge, z. B. für Beleuchtungs- oder Heizkomponenten. Ein integriertes Relais sorgt für die automatische Herzstückpolarisation. Im Kurzschlussfall genügt ein einfaches Vertauschen der Zuleitungen. Die Endabschaltung erfolgt automatisch, die digitale Aufschneidfunktion wird per CV-Wert aktiviert.

Bei Nutzung mit LGB-Entkupplern kann über CV 49 Bit 0/1 das Leuchtsymbol „E“ synchron zur Weichenlage geschaltet werden. Die Startposition SW1 definiert beim Systemstart eine feste Ausgangslage – auf Wunsch auch invertiert einstellbar.

Hinweise zur Montage
Vor der Inbetriebnahme ist die Versorgungsspannung zu prüfen – fehlerhafte Werte können zur Beschädigung führen. Für daraus entstehende Schäden wird keine Haftung übernommen. Die Adresse wird über CV 120/121 vergeben (unter Adresse 256 genügt CV 121). Eine Firmwareaktualisierung kann notwendig sein. Werkseitig eingestellte CV-Werte sind zu beachten.

Funktionsmerkmale

Kompatibel mit DC, AC, DCC, MM, mfx – vollständig NMRA-DCC- und RailCom®-fähig

Analogbetrieb z. B. mit EPL-Steuerung ebenfalls möglich

ABS-Gehäuse mit umlaufender Dichtung schützt zuverlässig vor Feuchtigkeit

Volle Kompatibilität mit LGB-Komponenten wie Laternen, Schaltern und Signalen

Zwei externe Steuereingänge für Taster, Schalter oder Reedkontakte

Schaltgeschwindigkeit individuell über CV122 regelbar

Hochwertiger Getriebemotor mit Metallzahnrädern für langlebigen Einsatz

CV118 schaltet die digitale Aufschneidfunktion; Endabschaltung erfolgt automatisch

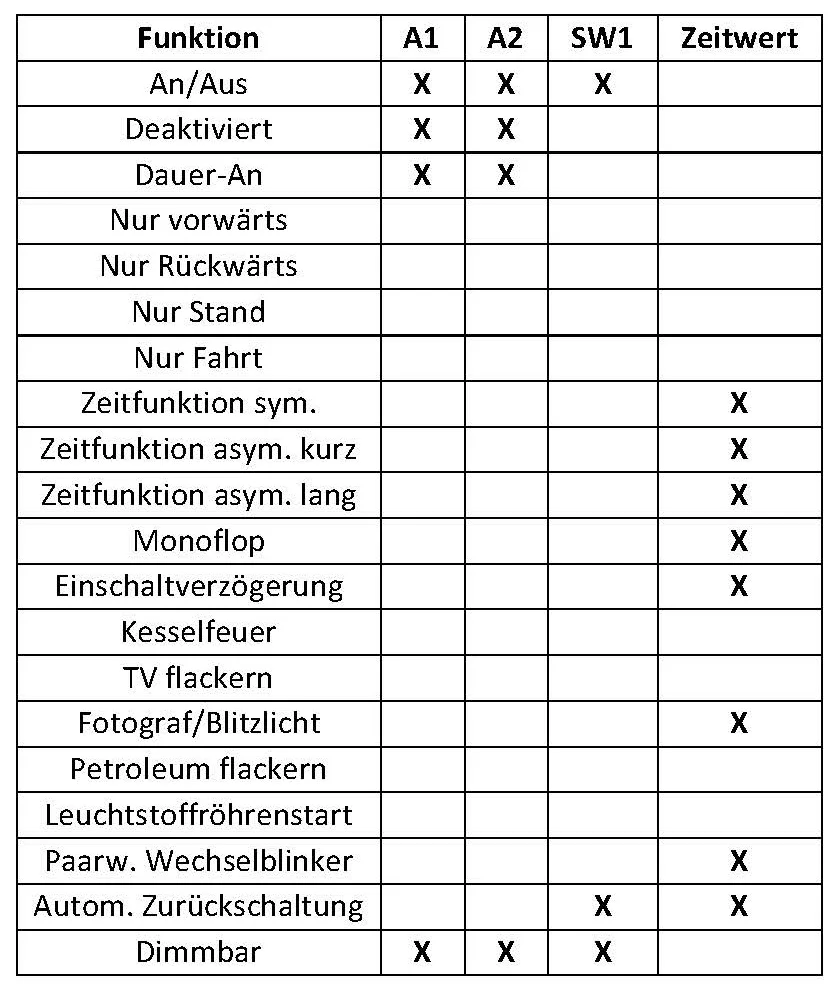

Zwei belastbare Ausgänge z. B. für Heizungen oder Lichtmodule

Relais-Polarisation für Herzstücke, optional getrennt steuerbar

Startzustand und Ausgänge vollständig konfigurier- und umkehrbar

Enthält Betriebsmodi für Lichtsignale und Entkupplung

Integrierte Resetfunktion, Adresszuordnung für bis zu 2048 Adressen

Programmierbar über CV, POM oder bitweise – auch bei fehlender Last

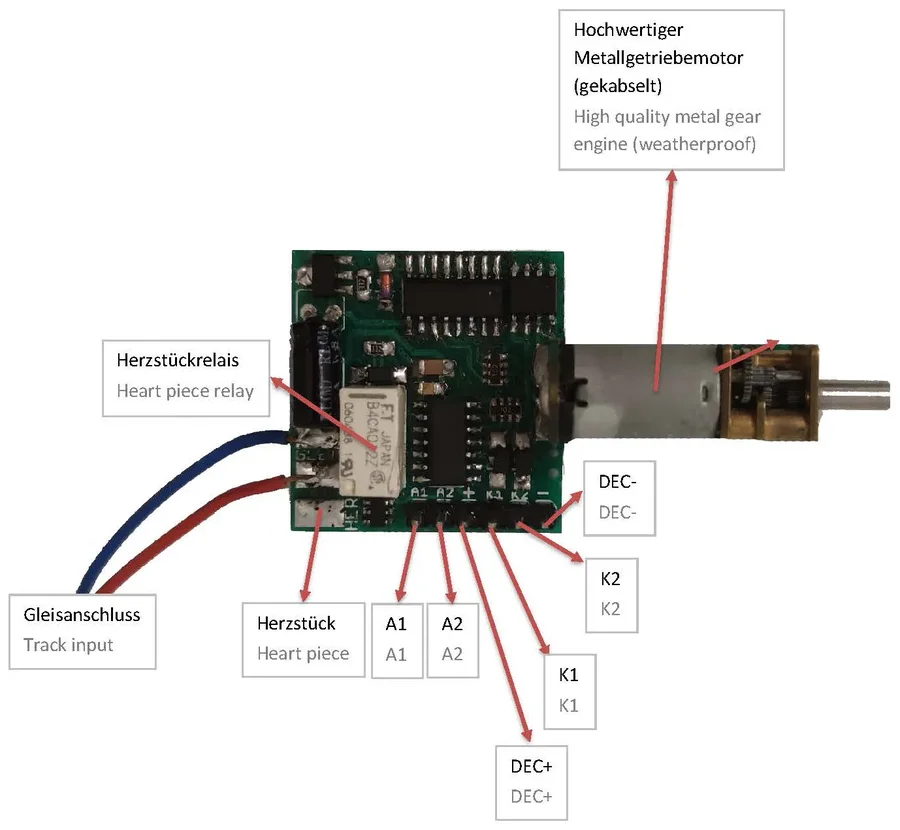

Anschlussplan
Zubehör wie Heizungen oder Leuchten wird zwischen A1/A2 und DEC+ angeschlossen. Die Weichenstellung wird automatisch erkannt. Die Aufschneidfunktion lässt sich über CV118 aktivieren.

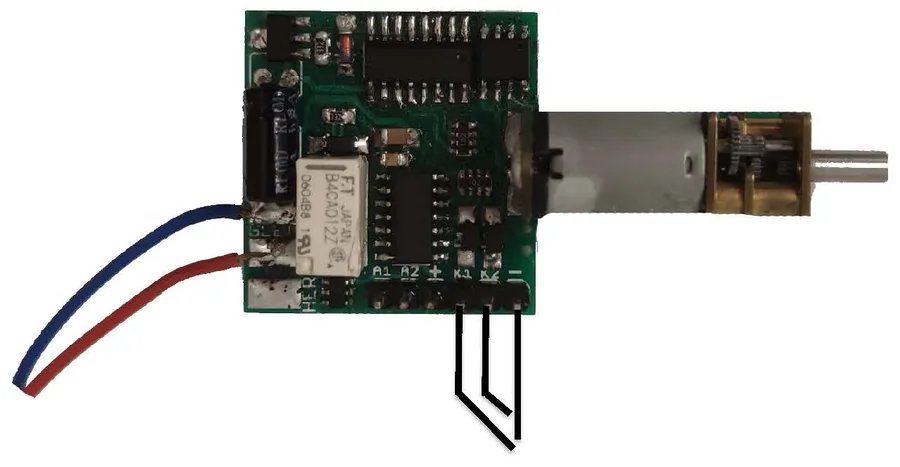

Kontakteingänge
Die Klemmen K1 und K2 dienen dem Anschluss von manuellen Steuergebern (z. B. Tastern oder Reedkontakten). Ein direkter Anschluss an Digitalleitungen ist nicht zulässig. Eine Schutzbeschaltung mit 10 kΩ-Widerstand oder Diode ist zwingend erforderlich. Jeder Eingang kann eine gezielte Richtungsänderung auslösen.

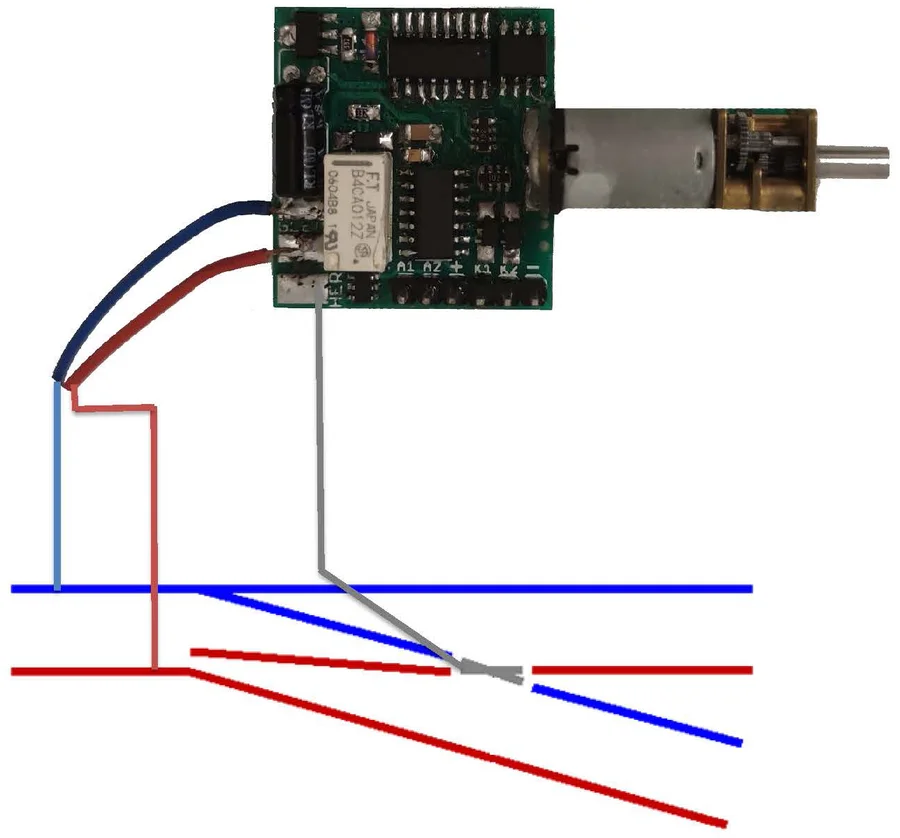

Relaissteuerung für Gleisfunktionen
Das integrierte Relais kann wahlweise für Herzstückpolarisation oder zur Schaltung von Abstellgleisen genutzt werden. Mit CV139 lässt sich eine Verzögerung zur Kurzschlussvermeidung aktivieren. Bei Deaktivierung über CV98 ist eine getrennte Steuerung über CV137/138 möglich.


Weichenheizung anschließbar
Die WHZ BASIC (Art.-Nr. 84003032) kann direkt über einen Funktionsausgang betrieben werden. Alternativ ist die Decoder-Version (Art.-Nr. 84004405) einsetzbar. Die Heizleistung lässt sich digital über den Dimmwert regeln.

Technische Angaben

Spannungseingang: 7–27 V DC/DCC oder 5–18 V AC

Stromaufnahme ohne Last: 5 mA

Maximale Stromstärken: A1/A2 = 0,1 A, SW1 = 0,25 A, Relaiskontakt = 3 A

Betriebstemperatur: –40 °C bis +85 °C

Maße: 8,8 × 4,2 × 1,9 cm (L × B × H)

Hergestellt im Auftrag von ML-Train durch:
micron-dynamics, Marius Dege
WEEE-Reg.-Nr.: DE69511296

Zur vollständigen CV-Tabelle in der Bedienungsanleitung
