LGB Weichenantrieb: Die technische Basis für den automatisierten Fahrbetrieb
Ein zuverlässiger LGB Weichenantrieb ist das Herzstück jeder automatisierten Gartenbahnanlage und garantiert einen reibungslosen Betriebsablauf unter freiem Himmel. Entdecken Sie die technischen Finessen und Möglichkeiten zur Optimierung Ihrer Weichensteuerung für maximale Betriebssicherheit.
In der Welt der Gartenbahn in Spur G stellt die Weichensteuerung eine der kritischsten Komponenten dar. Ein hochwertiger LGB Weichenantrieb muss nicht nur elektrische Impulse präzise in mechanische Stellwege umsetzen, sondern dabei auch extremen Witterungsbedingungen wie Feuchtigkeit, Frost und UV-Strahlung trotzen. Ob Sie eine manuelle Steuerung bevorzugen oder Ihre Anlage vollständig digitalisieren möchten – die Wahl des richtigen Antriebs entscheidet über die Langlebigkeit und Zuverlässigkeit Ihres Schienennetzes. In diesem Ratgeber erfahren Sie alles über die technischen Spezifikationen, die Montage und die Wartung dieser essenziellen Bauteile. Ergänzendes Zubehör finden Sie in unserer Kategorie Gleis Elektrik oder direkt unter Antriebe.
Passende Produkte entdecken
EPL Weichenantrieb LGB
EPL Weichenantrieb Gleise und Weichen LGB 12010-E001
Handweichenantrieb 2 Stück LGB

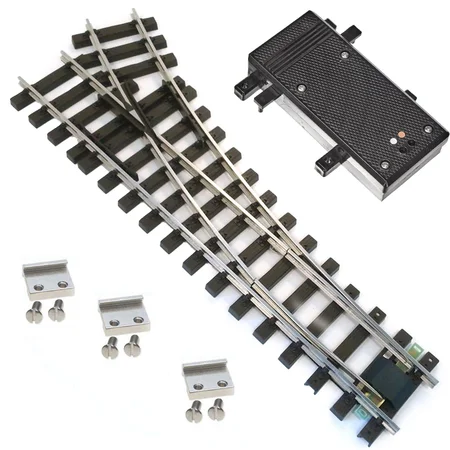

Weiche rechts Set Vernickelt R3 120 cm mit EPL Weichenantrieb ML-Train

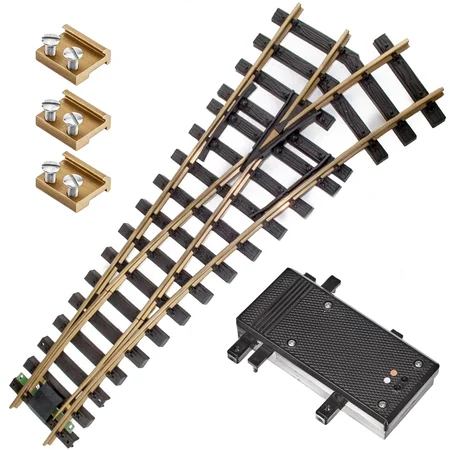

Weiche rechts Set Messing R3 120 cm mit EPL Weichenantrieb ML-Train

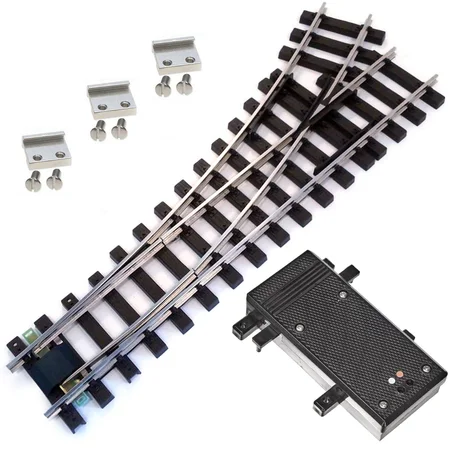

Weiche links Set Vernickelt R3 120 cm mit EPL Weichenantrieb ML-Train
RUBRIK 1: Grundlagen und Funktionsweise – Der elektrische LGB Weichenantrieb im Fokus
Technische Spezifikationen und Aufbau
Der klassische elektrische LGB Weichenantrieb basiert auf einem elektromagnetischen Doppelspulen-Prinzip. Diese Bauweise hat sich über Jahrzehnte als Standard für die Spur G etabliert. Im Inneren befinden sich zwei Kupferspulen, die bei einem kurzen Stromimpuls einen Anker bewegen. Dieser Anker ist mechanisch mit dem Stellhebel verbunden, der wiederum die Weichenzungen in die gewünschte Endlage schiebt. Ein entscheidendes Merkmal ist die Endabschaltung, die bei vielen modernen Varianten integriert ist, um die Spulen vor Überhitzung zu schützen, falls ein Dauerstrom anliegt. Für Gartenbahn-Enthusiasten ist zudem die Materialwahl des Gehäuses von Bedeutung: Hochwertige, faserverstärkte Kunststoffe sorgen für die notwendige Stabilität und UV-Beständigkeit im Außenbereich. Wer seine Anlage professionell plant, findet im Bereich Gleismaterial die passenden Weichengeometrien für diese Antriebe.
Kompatibilität und Systemintegration
Ein wesentlicher Vorteil der Spur G ist die hohe Interoperabilität. Ein LGB Weichenantrieb ist in der Regel LGB-kompatibel zu Schienensystemen anderer namhafter Hersteller, sofern diese dem Standard der Spur G entsprechen. Dies ermöglicht es Hobbyisten, Komponenten flexibel zu kombinieren. In der analogen Welt erfolgt die Ansteuerung meist über ein Wechselstrom-Stellpult, das kurze Impulse an den Antrieb sendet. In modernen, digital gesteuerten Anlagen übernimmt ein spezieller Weichendekoder diese Aufgabe. Hierbei wird der Antrieb an den Dekoderausgang angeschlossen und erhält seine Stellbefehle direkt über das Gleisprotokoll oder einen separaten Bus. Für Technikaffine bietet unsere Eigenmarke ML-Train spezialisierte Lösungen an, die exakt auf diese Anforderungen zugeschnitten sind. Die Integration in ein bestehendes System erfordert zudem oft Kleinteile wie Schaltdrähte oder spezielle Steckverbindungen, die Sie in der Kategorie Kabel Stecker Buchsen finden.
Manuelle vs. Elektrische Antriebe
Während der elektrische Antrieb den Komfort der Fernsteuerung bietet, gibt es Situationen, in denen ein manueller Handweichenantrieb vorzuziehen ist – etwa in Rangierbereichen, die direkt zugänglich sind, oder zur Kosteneffizienz in weniger befahrenen Abstellgleisen. Der manuelle Antrieb nutzt eine einfache Federmechanik, die die Weichenzungen sicher in ihrer Position hält und ein „Auffahren“ der Weiche durch den Zug ermöglicht, ohne die Mechanik zu beschädigen. Der elektrische Antrieb hingegen ist für den automatisierten Streckenblock oder Schattenbahnhöfe unverzichtbar. Er kann zudem mit Rückmeldekontakten ausgestattet werden, um die tatsächliche Stellung der Weiche an ein Stellwerk oder eine Software zu übermitteln. Diese Detailtreue in der Funktionsweise macht den Reiz einer professionell geführten Gartenbahn aus.
RUBRIK 2: Praxis-Tipps und Montage – LGB Weichenantrieb richtig installieren
Schritt-für-Schritt Montage an der Weiche
Die Installation eines LGB Weichenantriebs ist auch für Einsteiger mit technischem Verständnis problemlos machbar. Zunächst muss sichergestellt werden, dass die Weiche selbst frei von Verschmutzungen wie Schotterresten oder Erde ist. Der Antrieb wird seitlich an die vorgesehenen Haltepunkte der Weiche gesteckt oder geschraubt. Dabei ist darauf zu achten, dass der Mitnehmerstift des Antriebs exakt in die Bohrung der Stellschwelle greift. Ein häufiger Fehler ist die zu feste Montage: Der Antrieb sollte minimales Spiel haben, um mechanische Spannungen bei Temperaturschwankungen auszugleichen. Nach der mechanischen Fixierung folgt der elektrische Anschluss. Hierbei empfiehlt es sich, wetterfeste Schrumpfschläuche oder wassergeschützte Verteilerdosen zu verwenden, um die Kontaktstellen vor Korrosion zu schützen. Weitere hilfreiche Informationen zur Montage finden Sie auch in unserem Wiki, das detaillierte Anleitungen bereitstellt.
Wartung und Winterschutz für Außenanlagen
Da die Gartenbahn ganzjährig oder zumindest über lange Zeiträume im Freien verbleibt, ist die Wartung des LGB Weichenantriebs essenziell. Staub, Pflanzenteile und Insekten können die Mechanik blockieren. Wir empfehlen, mindestens zweimal jährlich – zum Frühlings Start und vor der Einwinterung – eine Funktionsprüfung durchzuführen. Ein kleiner Tropfen harzfreies Feinmechaniköl auf die beweglichen Teile des Stellhebels wirkt Wunder. Vermeiden Sie jedoch aggressive Reinigungsmittel, die den wetterfesten Kunststoff angreifen könnten. Sollte ein Antrieb nach Jahren im Einsatz Defekte aufweisen, ist dies bei Modell-Land kein Grund zur Sorge: In unserer umfangreichen Auswahl für Ersatzteile finden Sie Spulen, Gehäuse und Stellhebel, um die Hardware wieder instand zu setzen, anstatt sie komplett ersetzen zu müssen.
Fehlersuche bei Schaltproblemen
Schaltet der LGB Weichenantrieb nicht mehr zuverlässig, liegt die Ursache oft nicht am Bauteil selbst, sondern an der Spannungsversorgung. Aufgrund langer Kabelwege im Garten treten oft Spannungsverluste auf. Hier hilft der Einsatz von Kabeln mit größerem Querschnitt oder die Verwendung eines leistungsstärkeren Trafos. Ein weiteres Problem kann oxidierte Kontakte sein. In diesem Fall sollten die Steckverbindungen gereinigt und gegebenenfalls mit Kontaktspray behandelt werden. Wenn der Antrieb brummt, aber nicht schaltet, blockiert meist ein mechanisches Hindernis die Weichenzunge. Prüfen Sie in diesem Fall, ob sich kleine Steinchen aus dem Gleisbett zwischen Schiene und Zunge verkeilt haben. Für fortgeschrittene Problemlösungen bieten unsere Anleitungsvideos visuelle Hilfestellungen direkt aus der Werkstatt.
RUBRIK 3: Kaufberatung – Den passenden LGB Weichenantrieb auswählen
Einsatzbedingungen und Anforderungen analysieren
Bevor Sie einen neuen LGB Weichenantrieb erwerben, sollten Sie den geplanten Einsatzort genau analysieren. Für Hauptstrecken mit hoher Zugfrequenz ist ein elektrischer Antrieb mit Endabschaltung die sicherste Wahl. In feuchten Gartenbereichen oder Senken, in denen sich Wasser sammeln könnte, ist auf eine erhöhte Platzierung des Antriebs zu achten, um Staunässe zu vermeiden. Wer Wert auf maximale Originaltreue legt, sollte zudem überlegen, den Antrieb mit einer Weichenlaterne zu ergänzen. Diese signalisiert mechanisch die Stellung der Weiche und erhöht die Faszination beim Beobachten des Fahrbetriebs. Passende Signale finden Sie unter Signale Laternen. Für preisbewusste Projekte in großen Anlagen kann eine Mischkalkulation aus elektrischen Antrieben für die Ferne und manuellen Antrieben für den Nahbereich sinnvoll sein.
Digitalisierung und smarte Steuerung
Wenn Sie planen, Ihre Gartenbahn digital zu steuern, ist der Weichenantrieb nur die halbe Miete. Sie benötigen zusätzlich Weichendekoder, die das Digitalsignal in Schaltstrom umwandeln. Hier gibt es kompakte Einkanal-Dekoder, die direkt am Antrieb montiert werden können, oder Mehrkanal-Dekoder für Weichenstraßen. Der Vorteil der digitalen Ansteuerung liegt in der Möglichkeit, Fahrwege per Mausklick oder App zu schalten und komplexe Abläufe zu automatisieren. Achten Sie beim Kauf auf die Stromaufnahme der Antriebe, damit Ihre Digitalzentrale nicht überlastet wird. Eine Übersicht über kompatible Steuerungseinheiten finden Sie in unserer Rubrik Steuern Schalten Digital. Die Eigenmarke ML-Train bietet hier oft besonders attraktive Paketlösungen an, die speziell für die rauen Bedingungen im Außenbereich entwickelt wurden.
Qualitätsmerkmale und Langlebigkeit
Ein hochwertiger LGB Weichenantrieb zeichnet sich durch ein sattes Schaltgeräusch und einen definierten Stellweg aus. Billige Nachahmungen neigen oft zu „prellenden“ Kontakten oder einer schwachen Magnetkraft, was gerade bei schweren Metall-Weichenzungen zu Fehlfunktionen führt. Vertrauen Sie daher auf den Fachhandel. Bei Modell-Land profitieren Sie von unserer Expertise als inhabergeführter Betrieb. Wir führen nicht nur das Standard-Sortiment, sondern bieten durch unsere Spezialisierung auf die Spur G auch tiefgreifendes Wissen zur Kompatibilität. Sollten Sie unsicher sein, welcher Antrieb für Ihre spezielle Weichengeometrie – etwa eine R3-Weiche oder eine Bogenweiche – der richtige ist, nutzen Sie unser Forum für den Austausch mit anderen Profis oder kontaktieren Sie uns direkt. Unser schneller Versand aus Niedersachsen sorgt dafür, dass Ihre Anlage zeitnah wieder in Betrieb gehen kann.
Weitere Empfehlungen
Wir sind Modell-Land
Modell-Land ist dein Fachhandel für Modellbau und Modelleisenbahnen. Ob Anfänger oder erfahrener Sammler – bei uns findest du eine riesige Auswahl an Modellen, Ersatzteilen und Zubehör zu fairen Preisen.
Häufige Fragen zu LGB Weichenantrieb
Ist ein LGB Weichenantrieb absolut wasserdicht?
Die Antriebe sind wetterfest und für den Außeneinsatz konstruiert. Sie halten Regen und Feuchtigkeit stand, sollten jedoch nicht dauerhaft unter Wasser stehen oder in tiefen Pfützen montiert werden.
Kann ich analoge Antriebe auch in digitalen Anlagen nutzen?
Ja, das ist problemlos möglich. Sie benötigen lediglich einen digitalen Weichendekoder, der zwischen die Digitalzentrale (oder das Gleis) und den analogen Antrieb geschaltet wird.
Wie viele Antriebe kann ich gleichzeitig schalten?
Das hängt von der Leistung Ihres Transformators oder Ihrer Digitalzentrale ab. Für das gleichzeitige Schalten mehrerer Antriebe empfiehlt sich ein Kondensator-Schaltgerät, das kurzzeitig eine hohe Stromspitze liefert.
Warum schaltet meine Weiche nur in eine Richtung?
Häufig ist ein Kabelbruch oder eine lockere Klemmverbindung an einer der beiden Spulenzuleitungen die Ursache. Prüfen Sie die Verkabelung vom Stellpult bis zum Antrieb auf Durchgang.
Wie lange hält ein elektrischer Weichenantrieb im Garten?
Bei korrekter Montage und gelegentlicher Reinigung der Mechanik können diese Antriebe 10 bis 20 Jahre und länger zuverlässig ihren Dienst verrichten.
