Servodecoder für Weichenantriebe richtig einstellen: Schritt-für-Schritt-Anleitung
Die präzise Steuerung von Weichen ist das Herzstück jeder digitalen Modellbahnanlage. Wenn Sie einen Servodecoder für Ihren Weichenantrieb richtig einstellen möchten, geht es nicht nur um die Zuweisung einer Adresse, sondern vor allem um die Feinjustierung der Stellwege und Stellgeschwindigkeiten. Ein korrekt konfigurierter Decoder schont die Mechanik Ihrer Weichen und sorgt für einen realistischen, langsamen Stellvorgang. In dieser Anleitung erfahren Sie, wie Sie die Endanschläge programmieren, die Stromversorgung optimieren und typische Fehlerquellen bei der digitalen Ansteuerung ausschließen. Ob für die Spur G oder kleinere Nenngrößen – die richtige Abstimmung zwischen Decoder und Servo ist entscheidend für einen dauerhaft störungsfreien Betrieb und ein originalgetreues Fahrbild Ihrer Züge.
Wie Servodecoder für Weichenantrieb richtig einstellen: Grundlagen und Praxis
Im Bereich der Spur G Gartenbahn stellt die präzise Ansteuerung von Weichen eine der zentralen Aufgaben der Digitaltechnik dar. Während klassische Doppelspulenantriebe lediglich einen kurzen Schaltimpuls benötigen, erfordert der Einsatz von Servomotoren eine differenzierte Konfiguration. Die Frage, wie Servodecoder für Weichenantrieb richtig einstellen ist, betrifft sowohl die mechanische Justierung als auch die digitale Programmierung der Endanschläge und der Stellgeschwindigkeit.
Servos bieten gegenüber elektromagnetischen Antrieben den Vorteil eines realistischen, langsamen Stellvorgangs und einer hohen Haltekraft. Damit diese Vorteile auf der Außenanlage zuverlässig genutzt werden können, müssen die Parameter des Decoders exakt auf die physikalischen Gegebenheiten der Weiche abgestimmt sein. Modell-Land unterstützt Sie hierbei nicht nur mit hochwertigen Komponenten der Eigenmarke ML-Train, sondern auch mit dem notwendigen Fachwissen für eine langlebige Installation.
Technische Voraussetzungen für die Servosteuerung
Bevor die Programmierung erfolgt, ist die Kompatibilität der Hardware sicherzustellen. Ein Servodecoder fungiert als Schnittstelle zwischen dem digitalen Datenstrom der Zentrale (z. B. DCC-Format) und dem analogen Steuersignal für den Servomotor. Im Gegensatz zu Standard-Magnetartikeldecodern liefert ein Servodecoder ein PWM-Signal (Pulsweitenmodulation), welches die exakte Position des Servoarms definiert.
- Präzise Endabschaltung: Der Decoder muss in der Lage sein, den Stromfluss nach Erreichen der Endposition zu minimieren, um ein Brummen des Servos zu verhindern.
- Spannungsversorgung: Achten Sie auf eine stabile Stromquelle, da Servos beim Anfahren kurzzeitig höhere Ströme ziehen, besonders bei wetterfesten Weichen im Außenbereich.
- LGB-kompatibel: Die Integration in bestehende Digitalsysteme erfordert Decoder, die Standard-DCC-Befehle präzise umsetzen.
- Wetterfestigkeit: Für den Einsatz im Garten sollten Decoder in geschützten Gehäusen untergebracht oder spezialisierte, vergossene Module verwendet werden.
Schritt-für-Schritt: Wie Servodecoder für Weichenantrieb richtig einstellen?
Die Konfiguration erfolgt in der Regel über die Programmierung von Konfigurationsvariablen (CV-Werten) oder über Taster direkt am Modul. Der Prozess lässt sich in drei wesentliche Phasen unterteilen: die mechanische Nullpunkt-Einstellung, die Definition der Endanschläge und die Justierung der Stellgeschwindigkeit.
1. Die mechanische Grundstellung
Bevor Sie die digitale Programmierung starten, bringen Sie das Servo mechanisch in die Mittelstellung. Der Ruderarm sollte so montiert werden, dass er bei mittlerem Impuls (meist 1,5 ms) im rechten Winkel zum Gehäuse steht. Dies gewährleistet einen symmetrischen Stellweg in beide Richtungen. Eine fehlerhafte mechanische Justierung führt oft dazu, dass ein Endanschlag digital nicht erreicht werden kann, da das Servo mechanisch blockiert.
2. Programmierung der Endanschläge
Dies ist der wichtigste Punkt bei der Frage, wie Servodecoder für Weichenantrieb richtig einstellen. Die Endlage bestimmt, wie fest die Weichenzunge an der Backenschiene anliegt. Ein zu geringer Druck führt zu Entgleisungen, ein zu hoher Druck belastet das Getriebe des Servos und den Stellmechanismus der Weiche dauerhaft.
- Anfahren der ersten Endlage: Verändern Sie den entsprechenden CV-Wert in kleinen Schritten, bis die Weichenzunge spielfrei anliegt.
- Test der zweiten Endlage: Wiederholen Sie den Vorgang für die Gegenrichtung. Achten Sie darauf, dass der Stellweg keine mechanischen Spannungen im Material verursacht.
- Vermeidung von Dauerstrom: Moderne Decoder erlauben das Abschalten des Impulses nach Erreichen der Endlage. Dies schont die Elektronik und erhöht die Lebensdauer der Komponenten.
3. Einstellung der Stellgeschwindigkeit
Die Faszination einer Gartenbahn liegt in der Detailtreue. Ein ruckartiges Umspringen der Weichenzungen entspricht nicht dem Vorbild. Über die CV-Einstellungen des Decoders lässt sich die Zeit definieren, die das Servo für den Weg von A nach B benötigt. Ein langsamer Stellvorgang schont zudem die Mechanik der Weichenzungen, da die kinetische Energie beim Anschlag reduziert wird.
Häufige Fehlerquellen und Optimierung
Sollten Probleme beim Einstellvorgang auftreten, liegt dies häufig an einer unzureichenden Stromversorgung oder an Störsignalen auf den langen Leitungswegen einer Gartenanlage. Achten Sie darauf, die Zuleitungen zu den Servos so kurz wie möglich zu halten oder abgeschirmte Kabel zu verwenden, falls die Decoder zentral in einem Stellwerk untergebracht sind.
Ein weiteres Thema ist die Stellkraft. Im Außenbereich können Verschmutzungen oder thermische Ausdehnungen den Widerstand der Weiche erhöhen. Es empfiehlt sich daher, die Endanschläge mit einer minimalen Reserve einzustellen, sodass die Weichenzunge auch bei leichten Ablagerungen sicher schließt. Nutzen Sie hierzu das Experten-Wiki auf Modell-Land, um spezifische CV-Tabellen für ML-Train Produkte einzusehen.
Zusammenfassung der Konfigurationsparameter
Um die Frage abschließend zu beantworten, wie Servodecoder für Weichenantrieb richtig einstellen, müssen folgende Parameter kontrolliert werden:
- Adresse: Zuweisung einer eindeutigen Weichenadresse im DCC-System.
- Winkelbegrenzung: Definition von Minimum- und Maximum-Pulsweite zur Begrenzung des mechanischen Weges.
- Drehrichtung: Elektronische Umkehrung der Stellrichtung, falls das Servo spiegelverkehrt montiert wurde.
- Nachlaufverhalten: Deaktivierung des Servos in der Endposition zur Vermeidung von Vibrationen und unnötigem Stromverbrauch.
Modell-Land bietet Ihnen eine breite Auswahl an Servodecodern und passendem Montagezubehör, die speziell für die Anforderungen der Spur G entwickelt wurden. Unsere Eigenmarke ML-Train steht dabei für technische Präzision und einfache Handhabung. Bei tiefergehenden technischen Fragen stehen Ihnen unser aktives Kunden-Forum sowie zahlreiche Anleitungsvideos zur Verfügung, die komplexe Installationsschritte visualisieren.
Passende Produkte entdecken
4x Digitaler Weichenantrieb mit 4 GRATIS Weichenheizung Wetterfest Spur G ML-Train

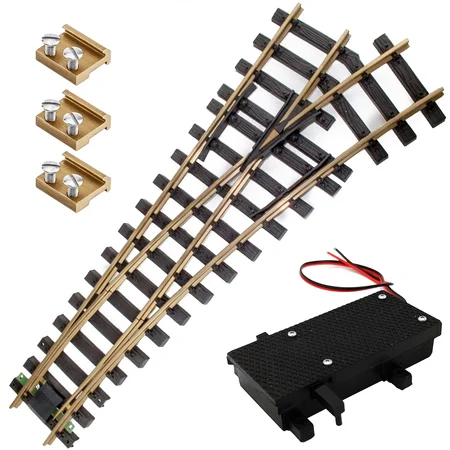

Weiche rechts Set Messing R3 120 cm mit digitalen Weichenantrieb ML-Train
Weiche rechts Set Vernickelt R3 120 cm mit EPL Weichenantrieb ML-Train

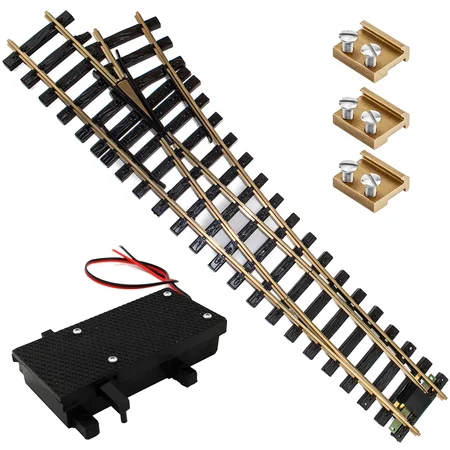

Weiche rechts Set Messing R5 210 cm mit digitalen Weichenantrieb ML-Train

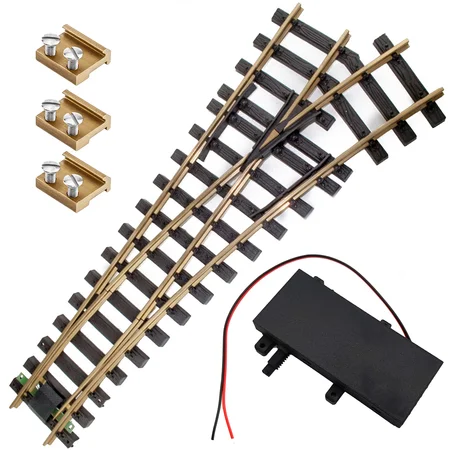

Weiche rechts R3 120cm Set Messing mit analogen TL Weichenantrieb ML-Train
Weiche rechts Set Messing R3 120 cm mit EPL Weichenantrieb ML-Train
Endanschläge und Stellwege präzise programmieren
Die präzise mechanische Ansteuerung bildet das Fundament für einen störungsfreien Betrieb auf der Gartenbahn. Ein Servodecoder arbeitet nur so gut, wie die hinterlegten Parameter auf die Hardware abgestimmt sind. Besonders bei Weichen im Außenbereich führen Temperaturschwankungen zu Materialausdehnungen. Diese Einflüsse müssen Sie bei der Programmierung berücksichtigen.
Modell-Land bietet Ihnen hierfür nicht nur die passende Technik, sondern auch das nötige Fachwissen. Werden die Endlagen ungenau definiert, drohen Entgleisungen oder mechanische Defekte. Ein zu hoher Anpressdruck belastet den Servoarm und das Getriebe dauerhaft. Wir zeigen Ihnen, wie Sie diese Einstellungen fachgerecht vornehmen.
Bevor Sie die Konfiguration starten, prüfen Sie die Mechanik auf Leichtgängigkeit. Verschmutzungen im Schotterbett oder kleine Steinchen behindern oft den Stellweg. Nur ein sauber geführtes Gestänge erlaubt eine exakte Programmierung der Werte. Nutzen Sie für die Wartung Ihrer Fahrzeuge auch hochwertige Lok- und Wagenteile aus unserem Sortiment.
Die digitale Steuerung ermöglicht eine punktgenaue Justierung ohne mechanischen Eingriff. Sie verändern lediglich die entsprechenden CV-Werte in der Software. Dies spart Zeit und schont die filigranen Bauteile Ihrer Spur G Anlage. Achten Sie dabei stets auf eine stabile Spannungsversorgung des Decoders.
Justierung der Se
