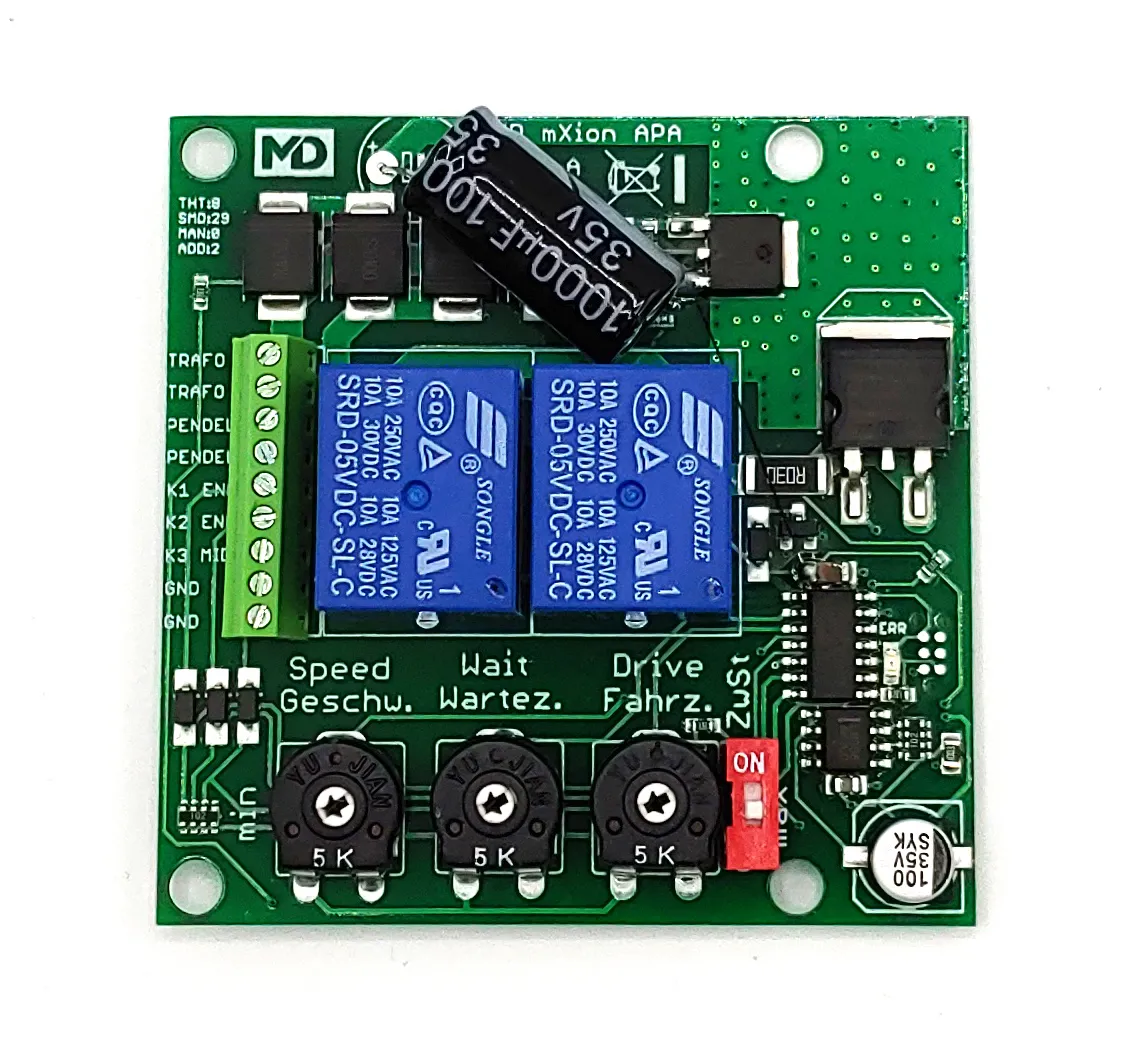

Beschreibung:
FunktionsbeschreibungDie Pendelautomatik ist universell für alle Anwendungen im analogen Fahrbetrieb einsetzbar, wie zum Beispiel für die Loksteuerung, für Seilbahnen oder eine Kirmessteuerung.
Mit der Pendelautomatik ist es sehr einfach die Wartezeit, Fahrzeit, Geschwindigkeit und einen Zwischenstopp einzustellen. Die Steuerung der Pendelstrecke kann zeitgesteuert oder über Kontakte geschaltet werden. Hierbei ist es auch möglich, einen Zwischenstopp zu schalten. Die Züge werden beim Richtungswechsel oder Zwischenstopp vorsichtig gestartet und gebremst. Die Start- und Bremszeiten werden über den Dekoder-Programmer für Spur-G ML-Train
84000124 eingestellt.
Ebenso kann im digitalen Betrieb die Pendelautomatik über einen digitalen Weichenschaltbefehl aktiviert bzw. deaktiviert werden. Dadurch fährt der Zug dann immer noch bis zum Endbahnhof und stoppt dort die Pendelsteuerung, bis zur nächsten Freigabe. Im digitalen Betrieb ist es möglich, eine Zeitsteuerung mit einem Zeitplan zu erstellen. Hierzu benötigen Sie unsere Funk-Digitalzentrale 30Z mit Display ML-Train
84006001.
Der Einsatz der Automatik ist sehr einfach. Es kann ohne jegliche Verdrahtung nur per Zeit gependelt werden. Auch die angelegte Spannung spielt eine untergeordnete Rolle, da die Geschwindigkeit direkt an der Pendelsteuerung einstellbar ist. Mit dem 5 Ampere Ausgang können auch sehr große Loks zum Einsatz kommen.
Die Pendelautomatik passt von der Größe in einen Prellbock mit Beleuchtung LGB®
10310 von der Firma Märklin.
HinweiseVergewissern Sie sich, ob die Ausgangsspannungen zu Ihrem Verbraucher passen, da dieser sonst zerstört werden kann! Für Nichtbeachtung übernehmen wir keine Haftung.
Einige Funktionen sind nur mit der neusten Firmware nutzbar, führen Sie daher bei Bedarf ein Update durch.
FunktionsumfangDC/AC BetriebDigital schaltbar durch internen Decoder (DCC, MM)5 A PendelausgangStrom- und Temperaturüberwachung3 KontakteingängeZwischenhaltfunktion aktivierbarPoti zur Einstellung von HaltezeitPoti zur Einstellung von FahrzeitPoti zur Einstellung von GeschwindigkeitStabile SchraubklemmenStatus LEDFahrzeit einstellbar zwischen 1 - unendlich SekundenWartezeit einstellbar zwischen 2 Sekunden - 4 MinutenVerzögerungszeiten einstellbar mit unserem PC Programmer digitalAlle Loks pendelbar, auch mit Entstörkondensator Decoder oder ähnlichemPasst in LGB® PrellbockAnschlussmöglichkeitenGeschwindigkeit: 1 - 255 Schritte (255 = max. Spannung)
Wartezeit: 2 Sekunden - 4 Minuten
Fahrzeit: 1 - 127 Sekunden, wenn 0 (Minuten) dann endlos auf Kontaktberührung
Die Zwischenhaltefunktion stoppt bei 50 % der Strecke.

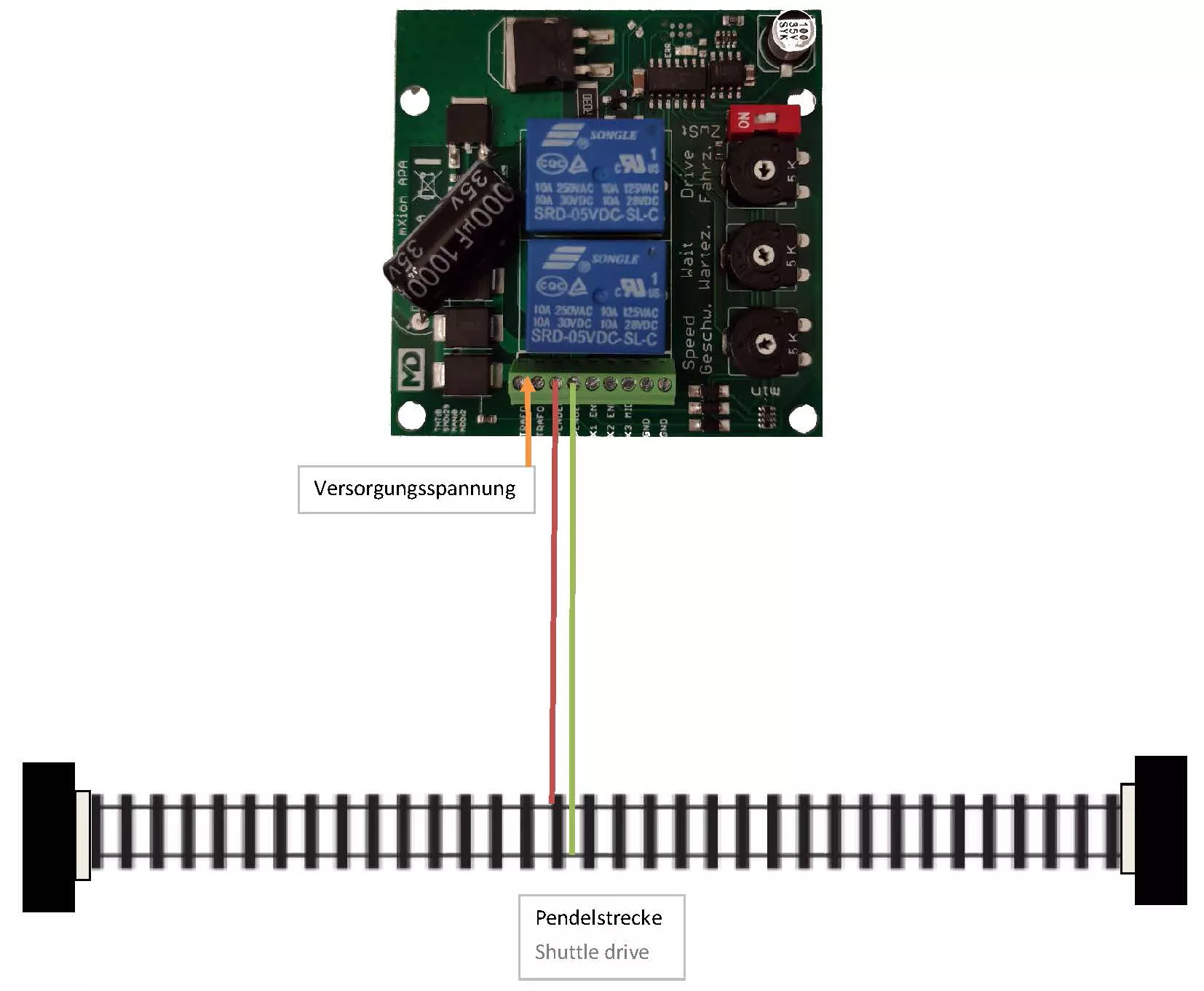

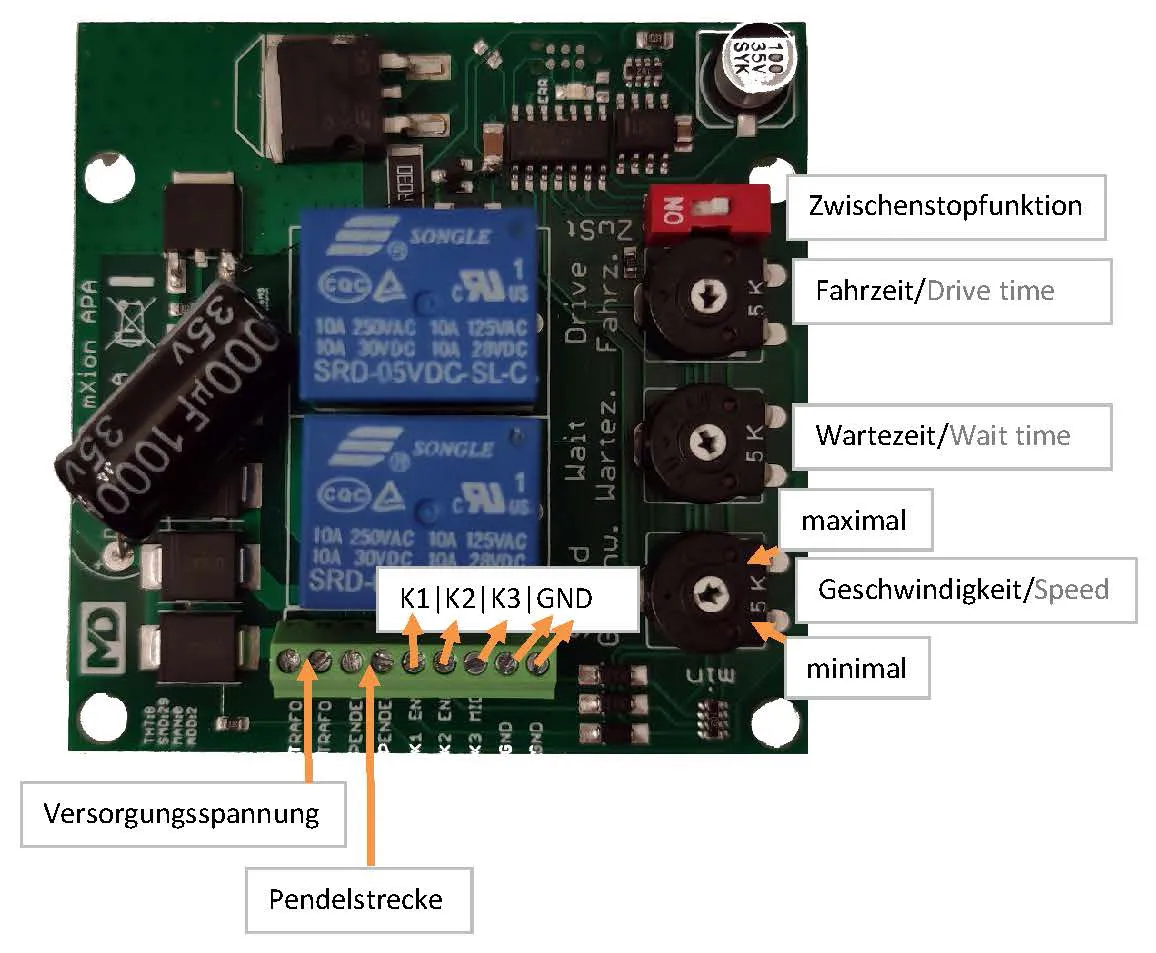

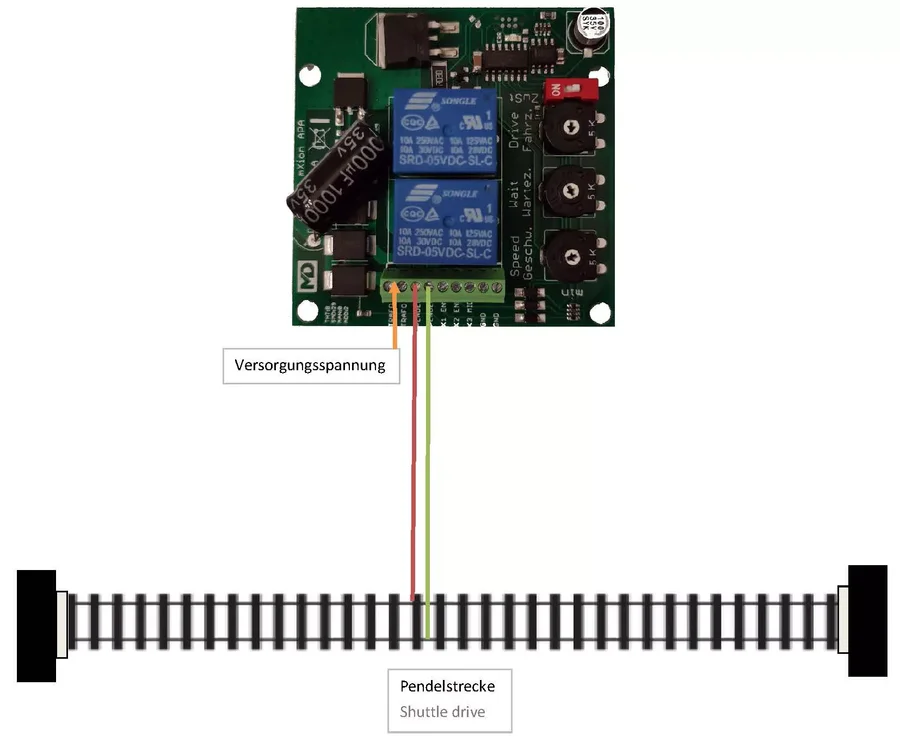

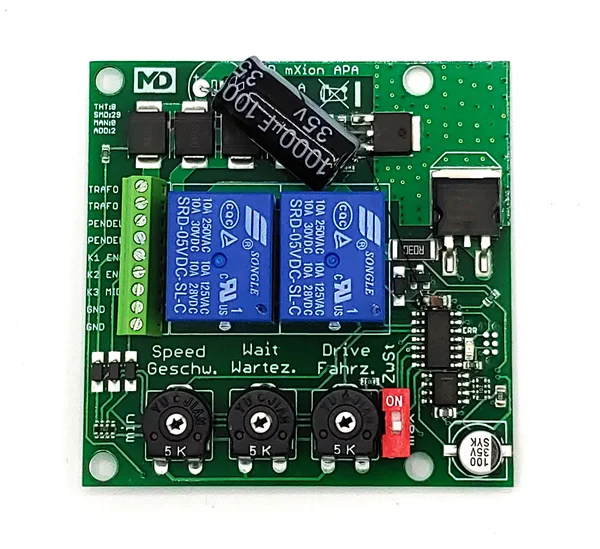

Pendelsteuerung per ZeitDie Fahr- und Haltezeiten, wie auch die Geschwindigkeit, werden über die rechtsseitigen Regler eingestellt (POTI). Alternativ kann auf halber Strecke ein Zwischenstopp aktiviert werden, diesen schaltet man mit dem roten Schalter.

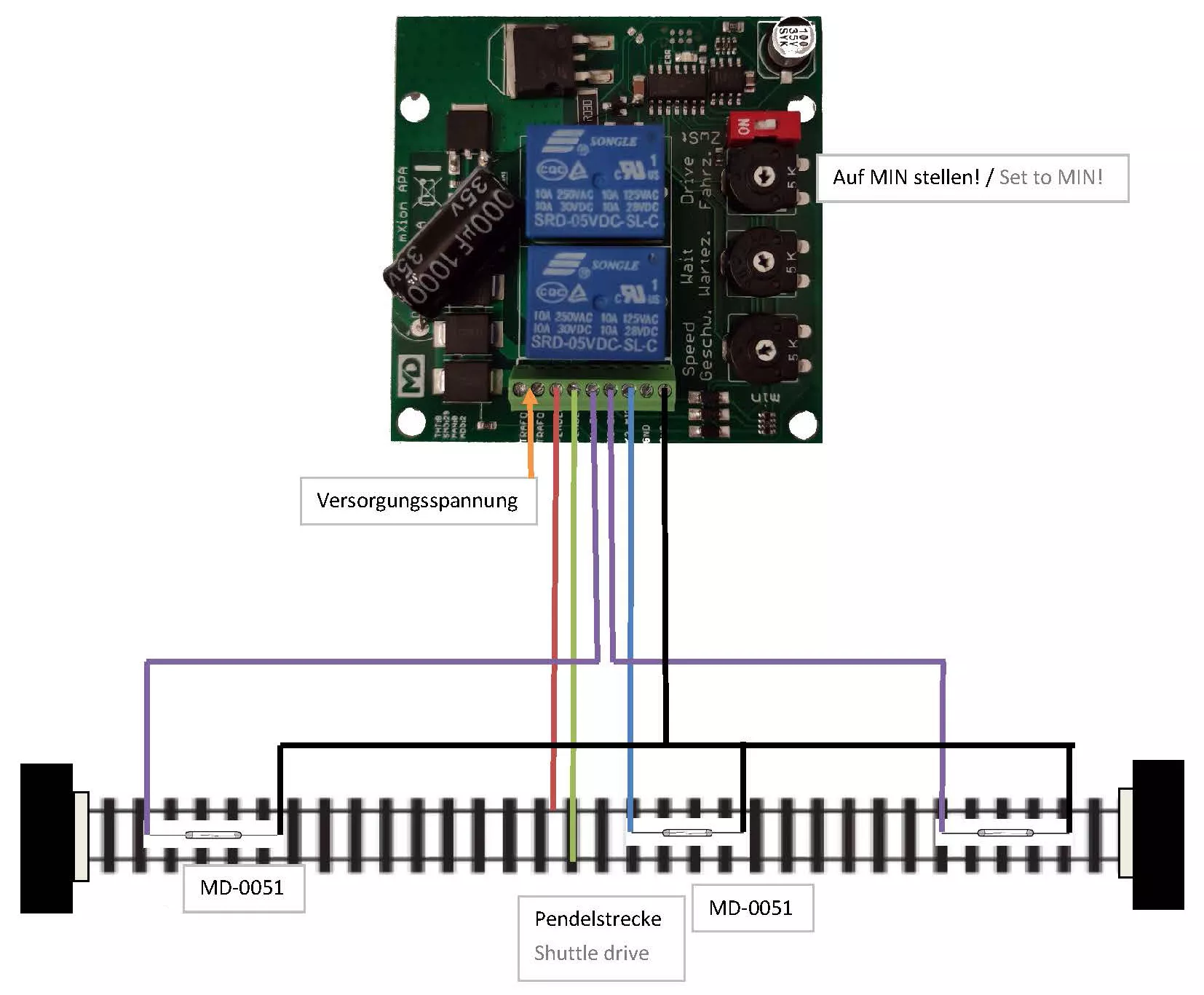

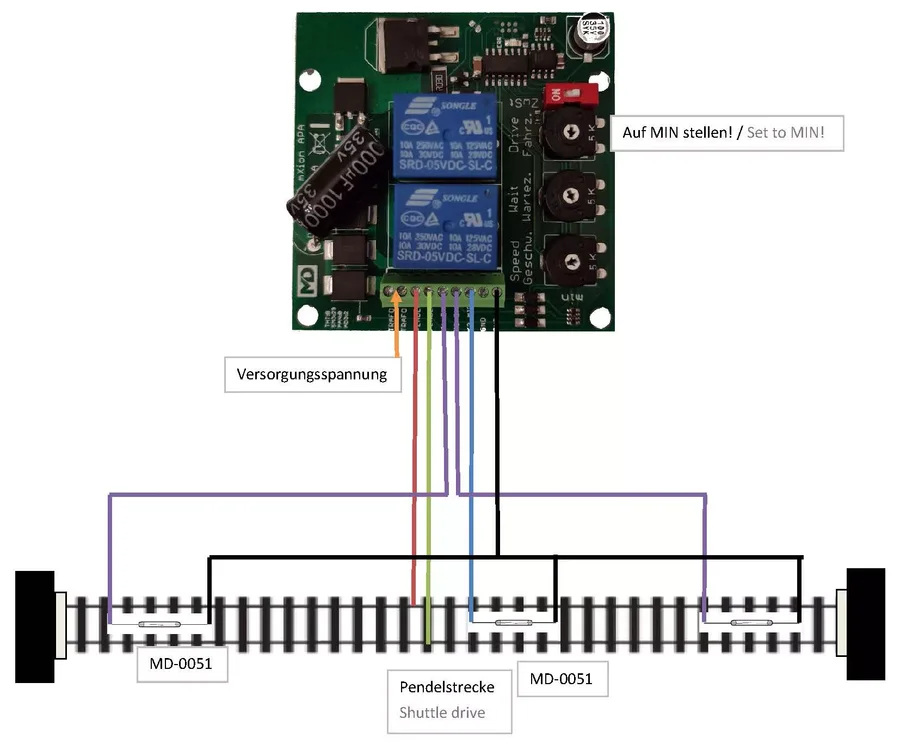

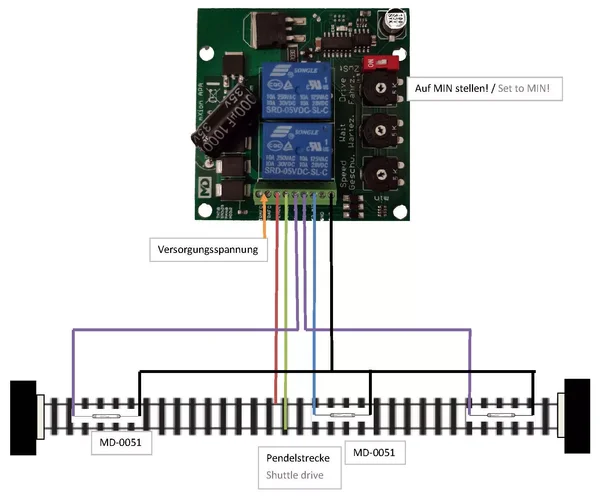

Pendelsteuerung per KontaktStellen Sie hierzu eine Fahrzeit von 0 ein (minimal). Ab dann „hört“ die Pendelautomatik nur auf die Kontakte, als Begrenzung. Alternativ kann durch K3 ein Zwischenstopp aktiviert werden. Dieser muss nicht mittig, sondern kann zwischen den beiden Endpunkten beliebig verteilt sein. Als Kontakt sind ein Reedschalter oder ein Kontaktgleis mit Trennung geeignet. Beachten Sie die Ausrollzeiten!
Pendelsteuerung digital schaltbarBei Anschluss einer digitalen Spannung an die Pendelautomatik besteht die Möglichkeit, die Verzögerungszeiten für das langsame Anfahren und Bremsen einzustellen. Ebenso besteht per Weichenbefehl die Möglichkeit, die Steuerung ein- und auszuschalten und damit das Pendeln zu unterbrechen oder zu starten. Bei Verwendung der Funk-Digitalzentrale 30Z mit Display ML-Train
84006001 mit Modellbahnzeit kann eine kleine Automatisierung aktiviert werden. Sie können zu bestimmten Modellbahnzeiten (z. B. 9 Uhr „an“ und 12 Uhr „aus“) die Steuerung aktivieren. Der Modellbahnfaktor ist bei unserer Zentrale einstellbar.
Achtung! Die Pendelsteuerung funktioniert nur im Analogbetrieb. Die Einstellungen können aber digital durchgeführt werden.
Im digitalen Betrieb ist die LED bei deaktivierter Pendelsteuerung aktiv. Wenn die LED blinkt liegt ein Kurzschluss vor. In dem Fall muss die Pendelautomatik vom Strom getrennt werden.
Der weitere Anschluss entspricht den vorherigen Bildern. Im Download-Bereich finden Sie die CV Liste zur Konfiguration.
Das Modul unterstützt DCC und Motorola.
Technische DatenSpannung: 7-24 V DC/DCC, 5-18 V ACStromaufnahme: 20 mA (ohne Funktionsausgänge)Maximaler Funktionsstrom: 5 ATemperaturbereich: -20 bis 80 °CAbmaße: L6,4 x B6,4 x H4 cmDie folgende Firma hat das Produkt für ML-Train hergestellt:micron-dynamics, Marius Dege,
(WEEE: DE69511296)
BegleitheftBedienungsanleitung mit CV-Werten
