Beschreibung:
Für den reinen Digitalbetrieb setzen Sie unbedingt CV 29 = 128 !!
Funktionsbeschreibung

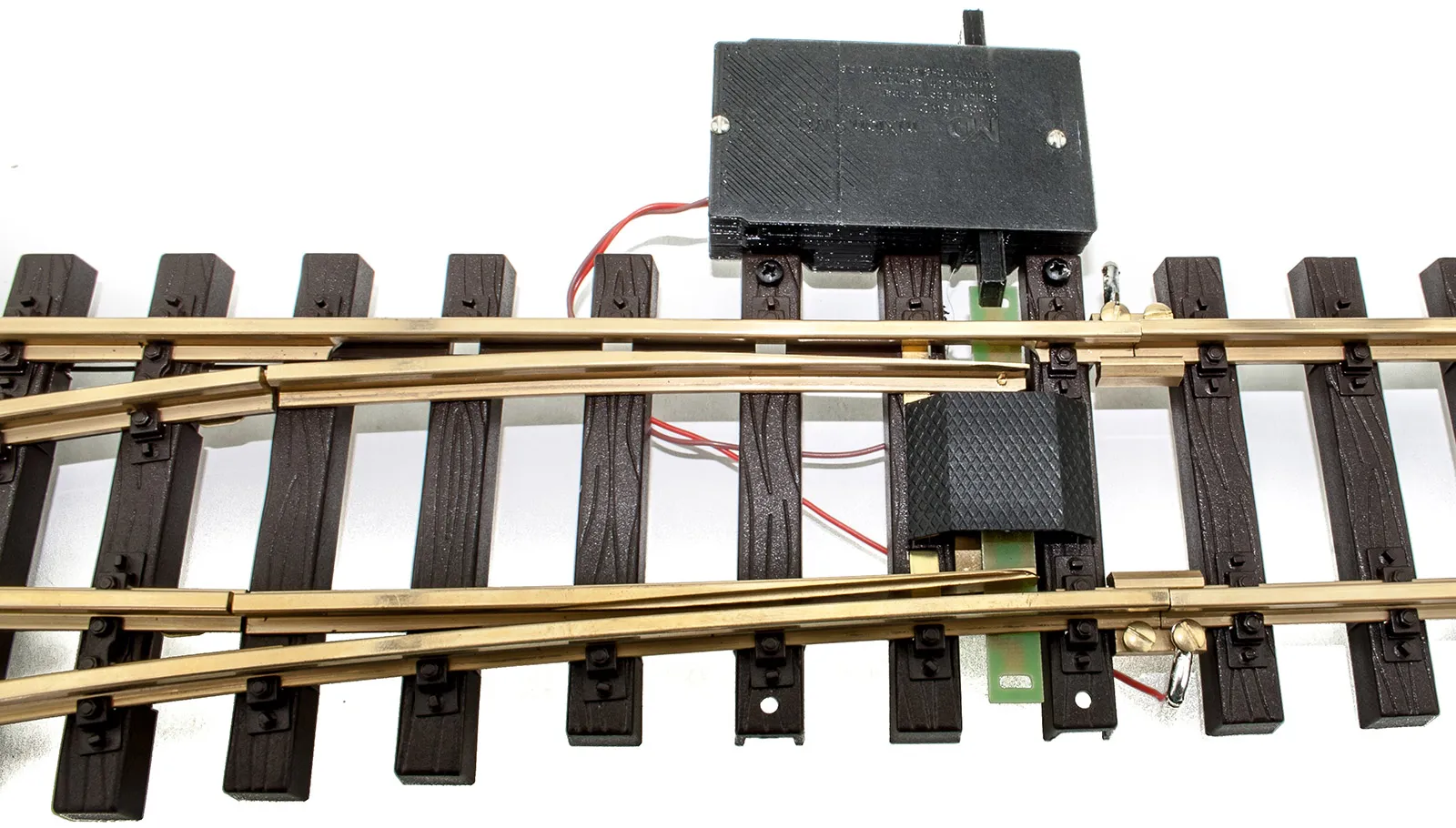

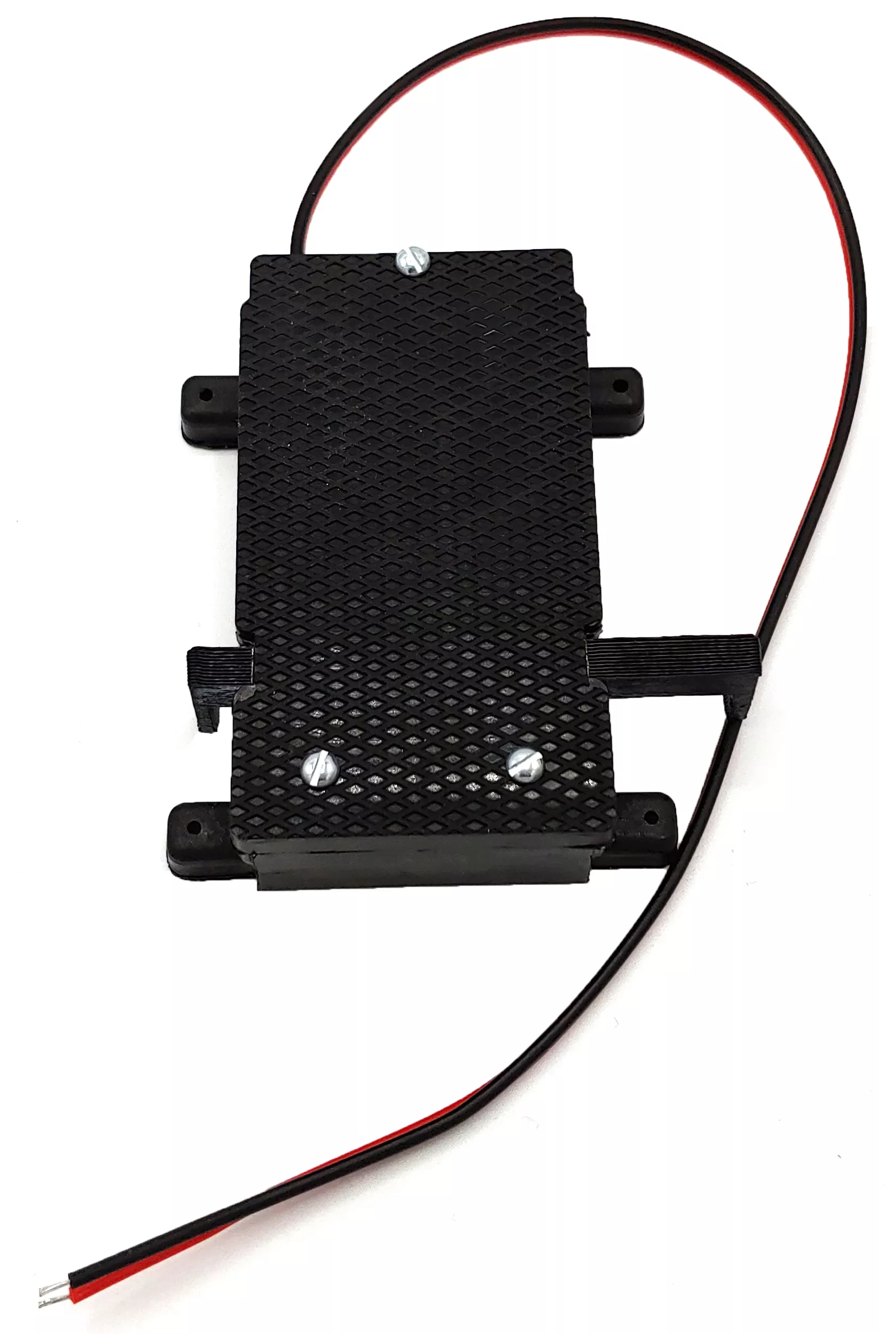

Das ist ein sehr kleiner Servo-Weichenantrieb, der viel kleiner als ein LGB® EPL Antrieb ist. Dabei ist ein vollwertiger Servoweichendecoder und ein Servo, sowie der Stellmechanismus integriert. Der Servoweichendecoder muss nur an das Digitalgleis angeschlossen werden. Ab dann können Weichen vorbildgerecht langsam geschaltet werden. Außerdem können noch diverse Einstellungen vorgenommen werden. Der Weichenantrieb arbeitet auch analog mit z. B. dem bekanntem LGB® EPL® Stellpult.
Außerdem ist es möglich, die Weiche invertiert zu schalten oder eine Startposition (invertierbar)
zu aktivieren. Hiermit schaltet sich die Weiche nach dem Start zu der angegebenen Position. Diese ist ebenfalls einstellbar.
Natürlich lässt sich die Stellgeschwindigkeit konfigurieren und es kann angegeben werden, ob die Weiche die Position hält oder nicht.
Des Weiteren besitzt der Servo-Weichenantrieb einen externen Schaltausgang, welcher dimmbar ist. An diesem Ausgang, der wahlweise per Lok- oder Weichenadresse schaltbar ist, können z. B. Laternen oder andere Verbraucher bis 100 mA angeschlossen werden. Zudem ist ein Widerstand integriert, um direkt LEDs anzuschließen.
Optional als Antrieb für die LGB® Flügelsignale und Weichen möglich. Dazu gesonderte Bauform.
Hinweise
Vergewissern Sie sich, ob die Ausgangsspannungen zu Ihrem Verbraucher passen, da dieser sonst zerstört werden kann! Für Nichtbeachtung übernehmen wir keine Haftung.
Die Weichenadresse befindet sich ab CV 120/121! Für Adressen < 256 reicht CV 121 zu beschreiben usw.!
Einige Funktionen sind nur mit der neusten Firmware nutzbar, führen Sie daher bei Bedarf ein Update durch.
Bitte beachten Sie die CV-Grundeinstellungen im Auslieferungszustand.
Nachwippen für Signale und Schranken. Der Modus wird aktiviert mit CV 115 = 2. Über CV 113 wird die Geschwindigkeit für das Nachwippen eingestellt. Über CV 114 wird der Weg (in Grad) für das Wippen eingestellt.
Funktionsumfang
DC/AC/DCC Betrieb, analog und digital!Per Lok- oder Weichenadresse schaltbarFür alle Spur G Weichen und LGB® FlügelsignaleHerzstückpolarisation optional mittels RelaisOptional für LGB® EPL® Antriebe verfügbarOptional als Gleissperrsignal mit AntriebServoantrieb + Decoder in WeichengehäuseDecoder + Servo einzeln erhältlichSchwingen einstellbar (z. B. für Glocken)Nachwippen einstellbar (z. B. für Signale)Extra Schaltausgang für LaternenOptionales Blinken während ServobewegungSteuerung über Drehregler/FahrstufenSchaltausgang dimmbarVorbildgerechtes Schalten von Signalen/WeichenSchaltzeit und Geschwindigkeit einstellbarAuch analog nutzbarVollkompatibles NMRA-DCC ModulDefinierte Startposition einstellbarAutomatische ZurückschaltfunktionenResetfunktionen für alle CVsSehr einfaches Funktionsmapping28 Funktiontasten adressierbar, 10239 Lokadressen, 2048 Weichenadressen möglich14, 28, 128 Fahrstufen (automatisch)Vielfältige Programmiermöglichkeiten (Bitweise, CV, POM Schaltdecoder, Register)Keine Last bei Programmierung erforderlich
Anschlussbuchsen

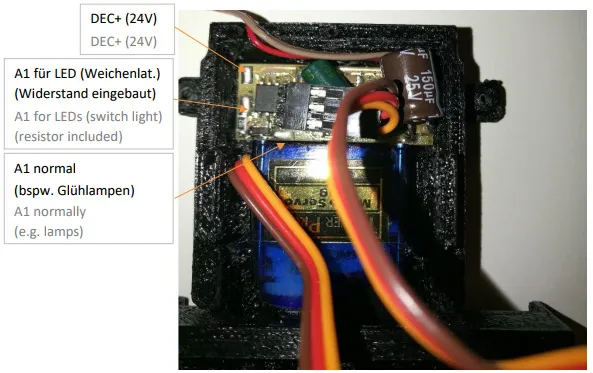

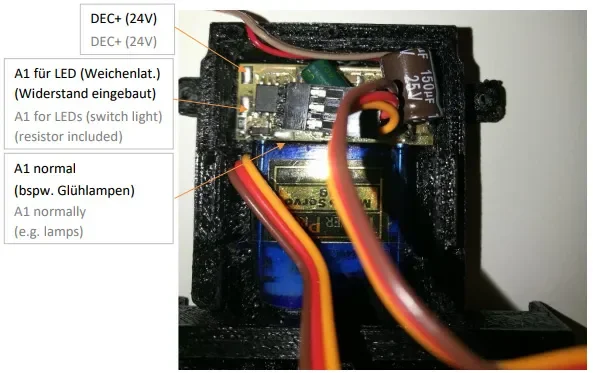

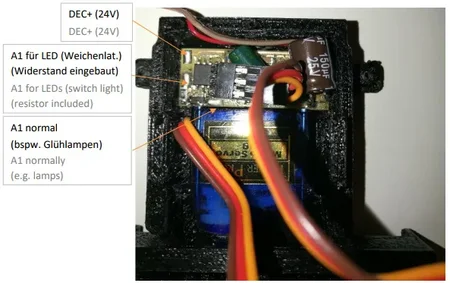

Schließen Sie die Kabel einfach an das Gleis oder den EPL®-Stellpult an. Im Inneren können Sie den Funktionsausgang anschließen zwischen A1 und +24 V. Optional lässt sich das Gehäuse des LGB® Weichenantriebs nutzen (steckbar, SWD-PLUG)!
Programmiersperre
Um versehentliches Programmieren zu verhindern bieten CV 15/16 eine Programmiersperre. Nur wenn CV 15 = CV 16 ist eine Programmierung möglich. Beim Ändern von CV 16 ändert sich automatisch auch CV 15. Mit CV 7 = 16 kann die Programmiersperre zurückgesetzt werden.
STANDARDWERT CV 15/16 = 225
Programmiermöglichkeiten
Dieser Decoder unterstützt die folgenden Programmierarten: Bitweise, POM, Register CV lesen & schreiben.
Es wird keine zusätzliche Last zur Programmierung benötigt.
Im POM (Programmierung auf dem Hauptgleis) wird ebenfalls die Programmiersperre unterstützt. Der Decoder kann zudem auf dem Hauptgleis programmiert werden, ohne das andere Decoder beeinflusst werden. Somit muss bei Programmierung kein Ausbau des Decoders erfolgen.
HINWEIS: Um POM zu nutzen, ohne andere Decoder zu beeinflussen muss Ihre Digitalzentrale POM spezifische Decoderadressen unterstützen (z. B. wie Massoth® Zentralen).
Programmierung von binären Werten
Einige CV’s (z. B. 29) bestehen aus sogenannten binären Werten. Das bedeutet, dass mehrere Einstellungen in einem Wert zusammengefasst werden. Jede Funktion hat eine Bitstelle und
eine Wertigkeit. Zur Programmierung einer solchen CV müssen alle Wertigkeiten addiert werden. Eine deaktivierte Funktion hat immer die Wertigkeit 0.
BEISPIEL: Sie wollen 28 Fahrstufen, lange Lokadresse programmieren. Dazu müssen Sie in CV 29 den Wert 2 + 32 = 34 programmieren.
Programmierung Weichenadressen
Weichenadressen bestehen aus 2 Werten. Für Adressen < 256 kann der Wert direkt in Adresse tief programmiert werden. Adresse hoch ist dabei immer 0. Wenn die Adresse > 255 ist, wird diese wie folgt berechnet (z. B. Adresse 2000):
2000 / 256 = 7,81, Adresse hoch ist also 7.
2000 – (7 x 256) = 208, Adresse tief ist somit 208.
Tragen Sie diese Werte in die entsprechenden SW1 (CV 120/121) und A1 (CV 127/128) CVs ein.
Programmierung Lokadressen
Lokadresse bis 127 wird direkt in CV 1 eingetragen. Hierzu muss außerdem CV 29 – Bit 5 „aus“ sein (wird automatisch gesetzt).
Wenn größere Adressen genutzt werden sollen, muss CV 29 – Bit 5 „an“ sein (automatisch wenn CV 17/18 geändert wird). Die Adresse wird nun in CV 17 und CV 18 gespeichert. Die Adresse wird dann wie folgt berechnet (z. B. Lokadresse 3000):
3000 / 256 = 11,72; CV 17 ist 192 + 11 = 203.
3000 – (11 x 256) = 189; CV 18 ist also 189.
Resetfunktionen
Über CV 7 kann der Decoder zurückgesetzt werden. Dazu sind diverse Bereiche nutzbar. Schreiben mit folgenden Werten:
11 (Grundfunktionen)16 (Programmiersperre CV 15/16)33 (Funktions- und Weichenausgänge)

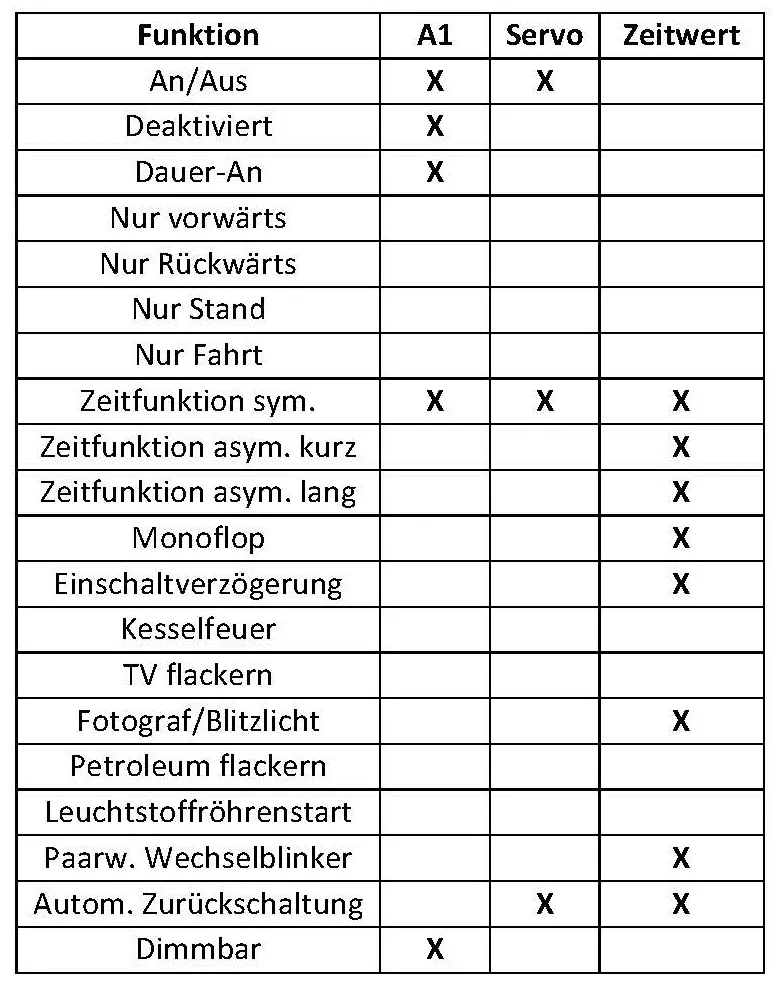

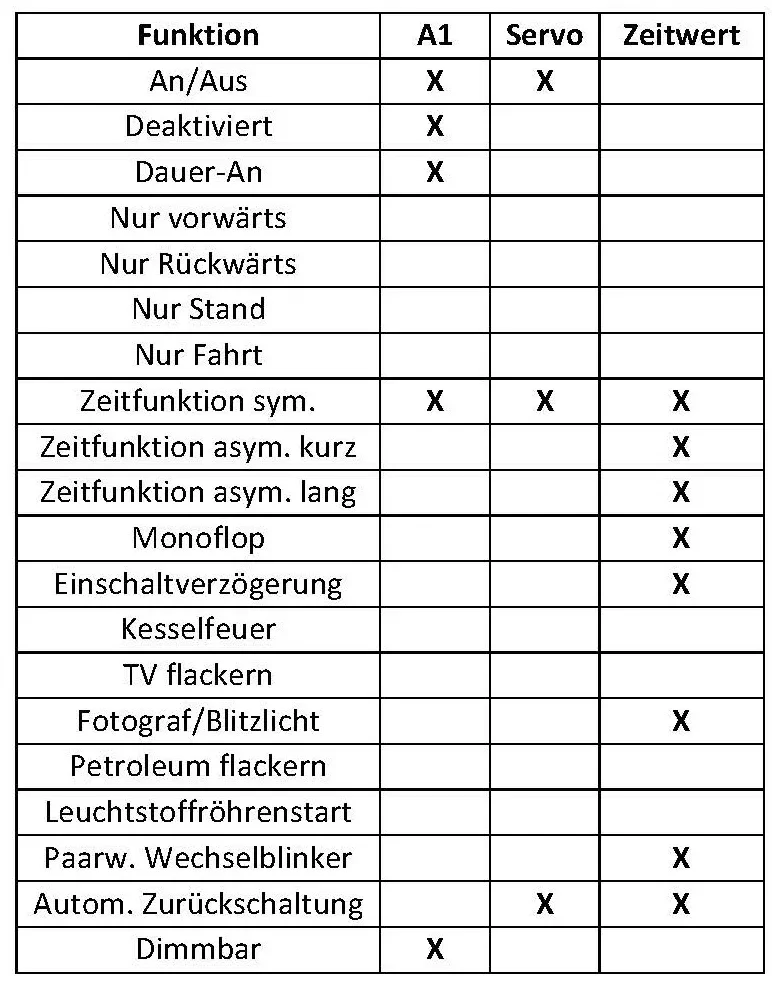

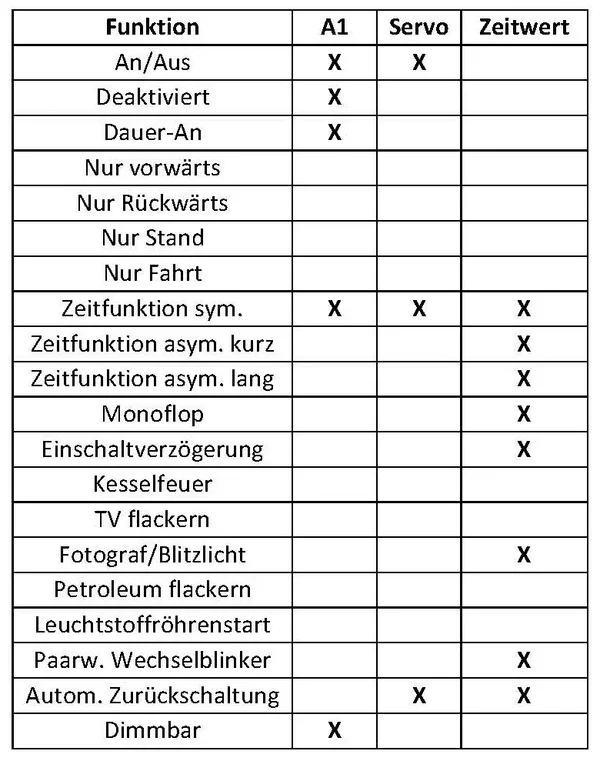

Merkmale der Funktionsausgänge
Technische Daten
Spannung: 10-27 V DC/DCC, 5-18 V ACStromaufnahme: 5 mA (ohne Funktionsausgänge)Maximaler Funktionsstrom: A1 = 0,1 A, Servomotor = 0,5 AMaximaler Gesamtstrom: 1 ATemperaturbereich: -20 bis 85 °CAbmaße: L7 x B4 x H2 cm
Die folgende Firma hat das Produkt für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)
Bedienungsanleitung
