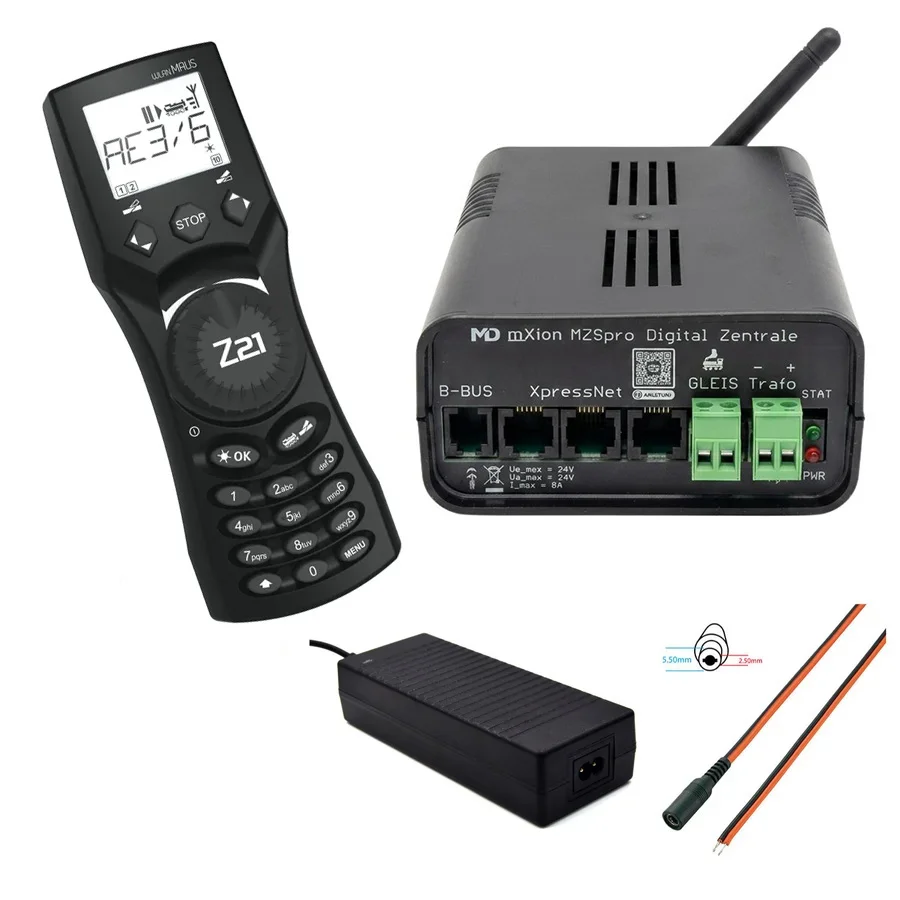

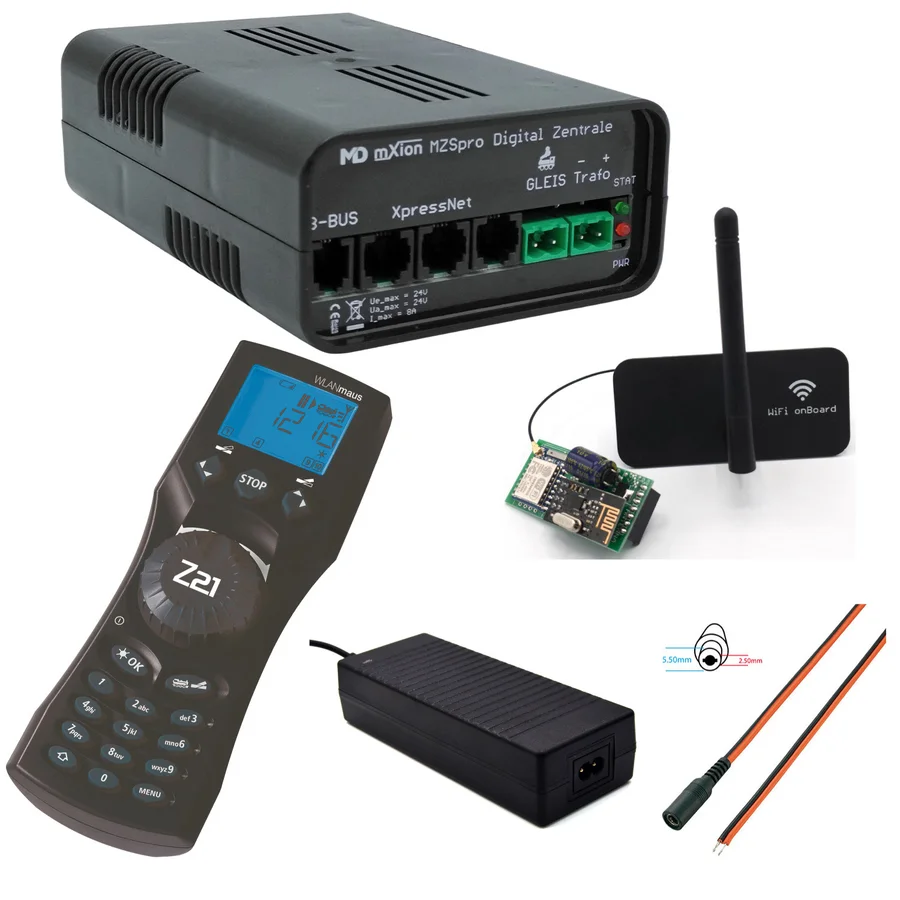

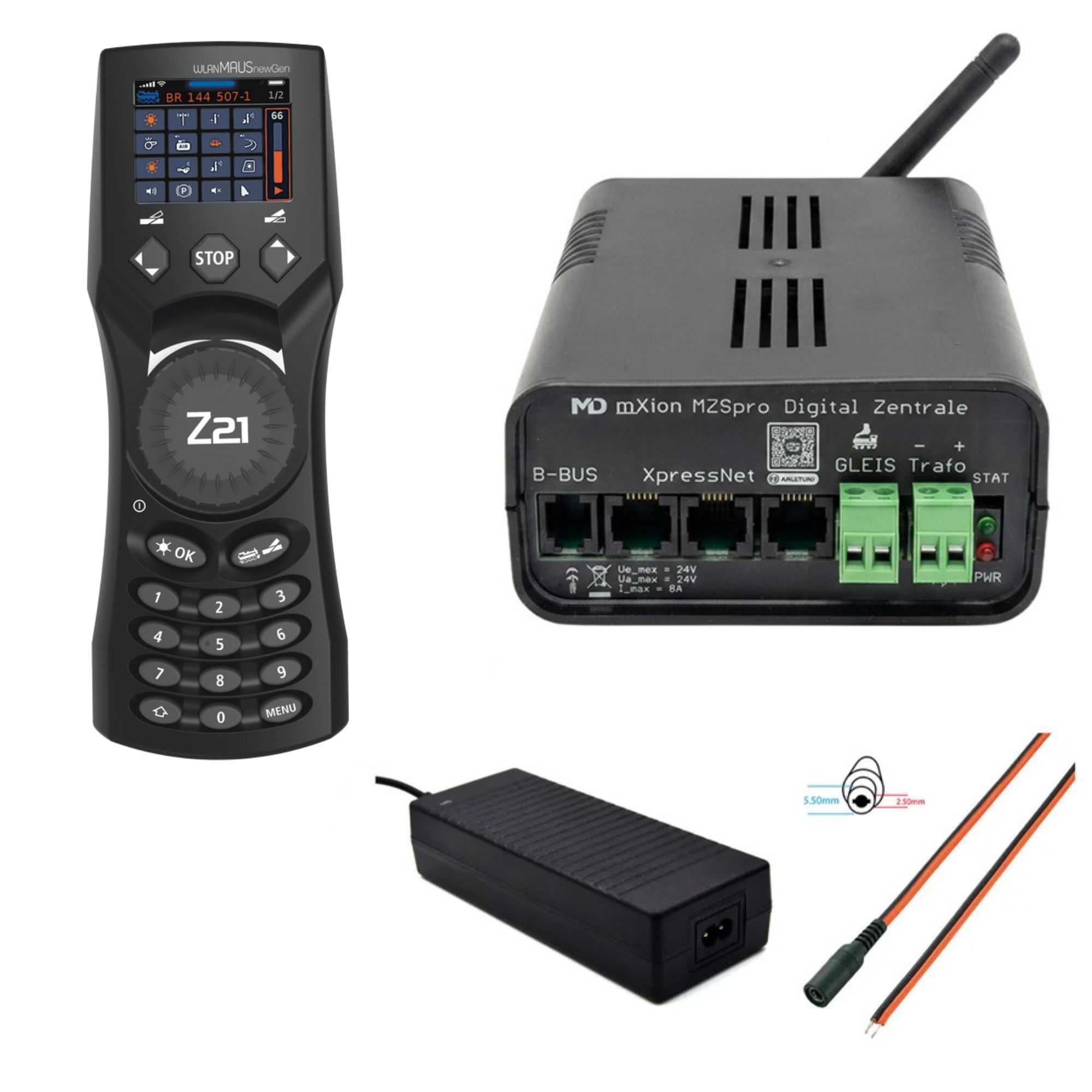

Dieses Set besteht aus einer kleinen, aber sehr leistungsstarken Digitalzentrale (8 A Dauerleistung – 10 A Spitze!), dem innovativen
Roco Z21 WLANMAUS newGen Funk-Handregler sowie einem leistungsfähigen Netzteil.
Die Reichweite Ihrer Zentrale beträgt auf freiem Feld ca. 80 m. Durch handelsübliche WLAN-Repeater (Verstärker) kann man das System dank echter WLAN-Technik auf beliebige Reichweite vergrößern. Auch die Einbindung ins heimische WLAN ist möglich, wodurch sich die Reichweite auch durch Wände hindurch zuverlässig erweitern lässt.
Funktionsbeschreibung:
Das System ist einfach zu bedienen (Signal-LEDs neben den Anschlüssen der Zentrale bieten zusätzliche Kontrolle) und verfügt über eine Vielzahl von Verwendungsmöglichkeiten.
Die Zentrale kann auch analoge Lokomotiven auf der Anlage steuern. Dazu muss im Handregler lediglich die Adresse 9999 eingestellt werden.
Der kabellose Betrieb mit der modernen Z21 WLANMAUS newGen sorgt garantiert für noch mehr Fahrspaß!
Sie können die Funk-Zentrale alternativ auch bequem mit Ihrem Smartphone oder Tablet steuern. Möglich macht dies die Z21-App, die Sie hier herunterladen können:
für Android (Samsung, Huawei usw.)
für Apple (iPhone, iPad)
Die App hat einiges zu bieten: Sie können z.B. Lokbibliotheken anlegen, graphische Anzeigen für Gleisstellpulte nutzen sowie Führerstände Ihrer Loks laden, um optisch live in der Fahrerkabine Ihrer Lieblingslok zu stehen!
Highlights der Z21 WLANMAUS newGen 1008001:
Die Z21 WLANMAUS newGen ist das digitale Steuergerät als moderner Nachfolger der bewährten Z21 WLANMAUS und richtet sich sowohl an Digitaleinsteiger als auch an erfahrene Modellbahner. Mit einem 2 Zoll Farbdisplay und gestochen scharfer Ablesbarkeit liefert das Gerät alle relevanten Informationen zu Lok- und Weichensteuerung übersichtlich auf einen Blick. Die neu entwickelte Menüstruktur mit direktem Umschalten zwischen Lok- und Weichenmodus sorgt für einen schnellen, strukturierten Bedienablauf an Ihrer Spur-G-Anlage.
Die Verwaltungskapazitäten sind perfekt auf umfangreiche Gartenbahnanlagen ausgelegt: Bis zu 9.999 Lokadressen sowie eine Lokdatenbank für 100 Loks mit 10-stelligen Namen ermöglichen eine strukturierte Fuhrpark-Organisation. Für die Gleisinfrastruktur stehen bis zu 2.048 Magnetartikel sowie 10 Weichenstraßen mit je 10 Weichen zur Verfügung. Wählbare Fahrstufen von 14, 28 oder 128 erlauben die Anpassung an unterschiedliche Decoder-Standards.
Die Ergonomie des Steuergeräts überzeugt im täglichen Einsatz: Ein Endlosregler mit Druckknopf sowie Cursortasten, Funktionstasten und eine Shift-Taste ermöglichen eine komfortable Ein-Hand-Bedienung direkt an der Anlage. Der Drehregler ist wahlweise als Endlosregelung oder mit klassischer Nullstellung inklusive spürbarem Vibrations-Feedback nutzbar – ideal für die feinfühlige Geschwindigkeitsregelung ohne ständigen Blick aufs Display.
Mit 31 Lokfunktionen inklusive Stirnbeleuchtung steuern Sie Sound, Licht und Zusatzfunktionen Ihrer digitalen Loks direkt und ohne Umwege. Ergänzt wird dies durch eine Lok-Bibliothek mit Artikelfotos aus der Z21-Datenbank, die eine visuelle Zuordnung der Fahrzeuge im Menü erleichtert. Die Bildschirmansichten lassen sich zudem in 3 Größen einstellen und an persönliche Sehgewohnheiten anpassen.
Für die CV-Programmierung steht der Bereich von CV 1 bis 1024 zur Verfügung (POM und CV-Programmierung), sodass Fahreigenschaften und Funktionszuordnungen direkt am Handregler justiert werden können. Die Energieversorgung basiert auf 3x AAA Akkus oder Batterien (nicht enthalten); das Laden von Akkus erfolgt bequem direkt im Gerät über die integrierte USB-C-Buchse. Auch ein Dauerbetrieb über externe USB-C-Stromversorgung ist möglich.
2. Funktionsumfang der Digitalzentrale
bis zu 8 Ampere Fahrstrom am Gleis
Spannungsversorgung 12 - 24V DC
Parallele Funktionsauslösung
Analoge Lok auf digitaler Anlage steuerbar mit Adresse 9999 !!
F0-F68 (69 Funktionstasten aktivierbar)
14, 28, 128 Fahrstufen je Lok einstellbar, Speicherung in der Zentrale
50 Loks gleichzeitig steuer- und speicherbar
Weichenlagenspeicherung und Rückmeldung
Anzeige aller Weichenpositionen, Lokinformationen uvm. an allen Handsteuergeräten
Temperaturüberwachung und Kühlungssystem mit Lüfter (temperaturgesteuert)
Kurzschlussschutz / Überlastschutz
Programmierung möglich (POM, CV lesen, CV schreiben) mit Rückmeldung
Stabile Schraubklemme, einfacher Netzteilstecker
Betriebskontrollleuchte & Aktivitätskontrollleuchte
3x Anschluss für Steuergeräte
1x Boosteranschluss (B-BUS)
Steuerbus mit 1 Ampere (bis zu 31 Eingabe- und Steuergeräte)
100% DCC kompatibel
100% LGB MZS kompatibel
100% mfx kompatibel
WLAN 100% Z21 Funktion mit Zusatzmodul
Rückmeldung mit unseren Rückmeldern über X-Bus oder Funk (nur mit Zusatzmodul möglich)
Rückmeldung über WLAN und 2.4 GHz Funk mit unserem Zusatzmodul
Kein Router oder Freischaltcode für WLAN nötig, nur unser Zusatzmodul
Plug & Play
Anschlüsse
Technische Daten der Zentrale
Spannung: 14 – 24 V DC
!Nur Gleichstromtrafos nutzen!
Stromaufnahme: 50 mA, abgeschaltete Stufe
Maximaler Gesamtstrom: 8 A Dauerleistung; 10 A kurzzeitig
Maximale Stromabgabe: 3 A
Temperaturbereich: -40 – 60 °C
Abmaße LxBxH: 9,5 x 13,5 x 4,5 cm
Tipp: Sollte Ihnen die Leistung nicht ausreichen, können Sie die Zentrale mit unserem Digital Booster
84006000 und dem CDE Bus-Adapter
84006017 kombinieren – für noch mehr Power!
Das Schaltnetzteil
Das leistungsstarke Schaltnetzteil ist optimal für die Stromversorgung von Spur-G-Anlagen geeignet.
Technische Daten des Netzteils:
Spannung: 24V DC Gleichspannung
Steckverbindung: 5.5x2.5mm
Stromstärke: 5A
Eingangsspannung: AC 230V
Nutzleistung: 120W
Netzkabel im Lieferumfang enthalten
Der Anschlussadapter für Schaltnetzteile
Adapterkabel zum Anschließen des Netzteiles an die Klemmen der Zentrale.
Technische Daten des Anschlussadapters:
Zwillingsleitung: 2 x 0,4 mm²
Anschluss A: Niedervolt-Buchse (5.5 x 2.5 mm)
Anschluss B: Kabel, offenes Ende
Kabellänge: 2 m
Typ: DC-2G25-XL
Farbe: Rot, Schwarz
Nennstrom: 5 A
Herstellerangaben:
Hersteller der Digitalzentrale für Modell-Land:
micron-dynamics, Marius Dege
(WEEE: DE69511296)
Hersteller des Schaltnetzteils:
ML-Train GmbH, Hauptstr. 17, 29389 Bad Bodenteich
(WEEE: DE40042204)
