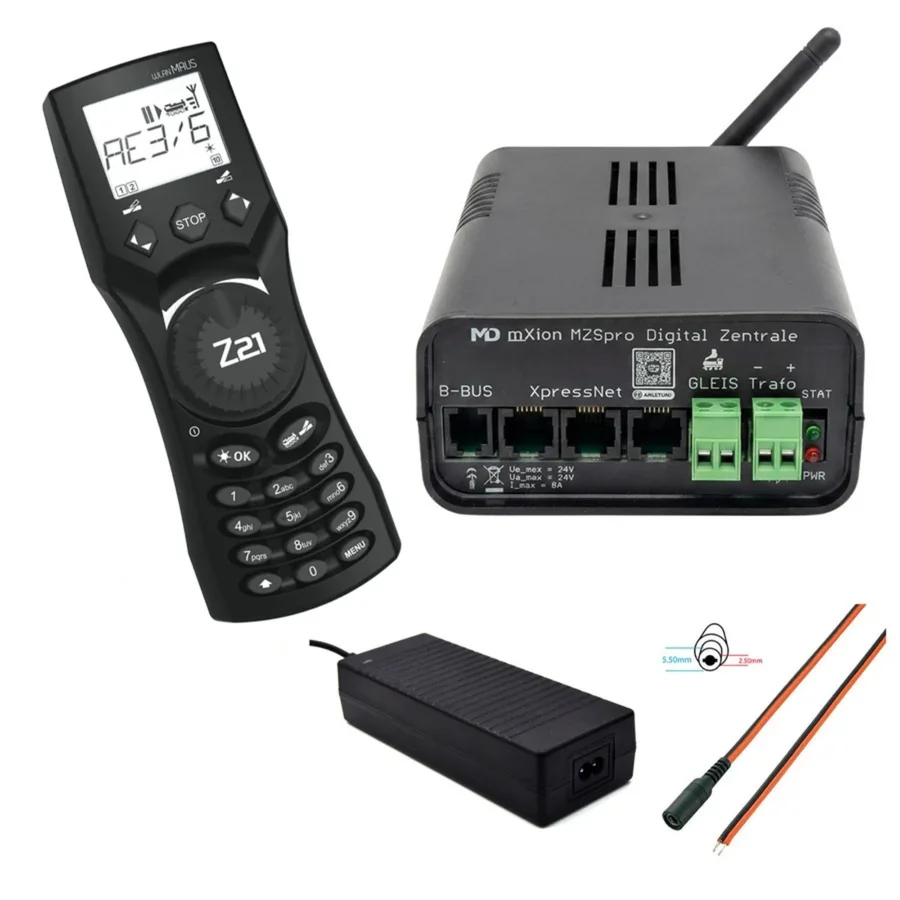

Dieses Set besteht aus einer kleinen, aber sehr leistungsstarken Digitalzentrale (8 A Dauerleistung – 10 A Spitze!), dem Roco Funk-Handregler sowie einem leistungsfähigen Netzteil.
Die Reichweite Ihrer Zentrale beträgt auf freiem Feld ca. 80 m. Durch handelsübliche WLAN-Repeater (Verstärker) kann man das System dank echter WLAN-Technik auf beliebige Reichweite vergrößern. Auch die Einbindung ins heimische WLAN ist möglich, wodurch sich die Reichweite auch durch Wände hindurch zuverlässig erweitern lässt.
Funktionsbeschreibung:
Das System ist einfach zu bedienen (Signal-LEDs neben den Anschlüssen der Zentrale bieten zusätzliche Kontrolle) und verfügt über eine Vielzahl von Verwendungsmöglichkeiten.
Die Zentrale kann auch analoge Lokomotiven auf der Anlage steuern. Dazu muss im Handregler lediglich die Adresse 9999 eingestellt werden.
Der kabellose Betrieb mit der modernen Z21 WLANMAUS newGen sorgt garantiert für noch mehr Fahrspaß!
Sie können die Funk-Zentrale alternativ auch bequem mit Ihrem Smartphone oder Tablet steuern. Möglich macht dies die Z21-App, die Sie hier herunterladen können:
für Android (Samsung, Huawei usw.)
für Apple (iPhone, iPad)
Die App hat einiges zu bieten: Sie können z.B. Lokbibliotheken anlegen, graphische Anzeigen für Gleisstellpulte nutzen sowie Führerstände Ihrer Loks laden, um optisch live in der Fahrerkabine Ihrer Lieblingslok zu stehen!
Highlights des Handregler WLANMaus Funkhandy Roco 10813:
Die Z21 WLANMAUS gewährt Ihnen neue Bewegungsfreiheit rund um Ihre Anlage.
Für vielseitigen Spielspaß mit mehr als einer Person, können mehrere Geräte der Z21 WLANMAUS zeitgleich im System betrieben werden.
Kabellose Freiheit, 29 Lokfunktionen (inkl. Stirnbeleuchtung)
9.999 Lokadressen
Datenbank für 100 Loks mit 10-stelligen Namen
Steuerung der Loks mit 14, 28 oder 128 Fahrstufen
Schreiben und Lesen der CVs 1–1024
In der Helligkeit einstellbares Display
Drehregler mit Nullpunktstellung
Betrieben mit handelsüblichen Batterien oder Akkus (3 x AAA, nicht enthalten)
5 SSID-Passwörter: aktuelles Passwort + die 4 letzten Passwörter
10 Weichenstraßen mit 10-stelligem Namen und jeweils 10 Weichen
Funktionsumfang der Digitalzentrale
bis zu 8 Ampere Fahrstrom am Gleis
Spannungsversorgung 12 - 24V DC
Parallele Funktionsauslösung
Analoge Lok auf digitaler Anlage steuerbar mit Adresse 9999 !!
F0-F68 (69 Funktionstasten aktivierbar)
14, 28, 128 Fahrstufen je Lok einstellbar, Speicherung in der Zentrale
50 Loks gleichzeitig steuer- und speicherbar
Weichenlagenspeicherung und Rückmeldung
Anzeige aller Weichenpositionen, Lokinformationen uvm. an allen Handsteuergeräten
Temperaturüberwachung und Kühlungssystem mit Lüfter (temperaturgesteuert)
Kurzschlussschutz / Überlastschutz
Programmierung möglich (POM, CV lesen, CV schreiben) mit Rückmeldung
Stabile Schraubklemme, einfacher Netzteilstecker
Betriebskontrollleuchte & Aktivitätskontrollleuchte
3x Anschluss für Steuergeräte
1x Boosteranschluss (B-BUS)
Steuerbus mit 1 Ampere (bis zu 31 Eingabe- und Steuergeräte)
100% DCC kompatibel
100% LGB MZS kompatibel
100% mfx kompatibel
WLAN 100% Z21 Funktion mit Zusatzmodul
Rückmeldung mit unseren Rückmeldern über X-Bus oder Funk (nur mit Zusatzmodul möglich)
Rückmeldung über WLAN und 2.4 GHz Funk mit unserem Zusatzmodul
Kein Router oder Freischaltcode für WLAN nötig, nur unser Zusatzmodul
Plug & Play
Anschlüsse
Technische Daten der Zentrale
Spannung: 14 – 24 V DC
!Nur Gleichstromtrafos nutzen!
Stromaufnahme: 50 mA, abgeschaltete Stufe
Maximaler Gesamtstrom: 8 A Dauerleistung; 10 A kurzzeitig
Maximale Stromabgabe: 3 A
Temperaturbereich: -40 – 60 °C
Abmaße LxBxH: 9,5 x 13,5 x 4,5 cm
Tipp: Sollte Ihnen die Leistung nicht ausreichen, können Sie die Zentrale mit unserem Digital Booster
84006000 und dem CDE Bus-Adapter
84006017 kombinieren – für noch mehr Power!
Das Schaltnetzteil
Das leistungsstarke Schaltnetzteil ist optimal für die Stromversorgung von Spur-G-Anlagen geeignet.
Technische Daten des Netzteils:
Spannung: 24V DC Gleichspannung
Steckverbindung: 5.5x2.5mm
Stromstärke: 5A
Eingangsspannung: AC 230V
Nutzleistung: 120W
Netzkabel im Lieferumfang enthalten
Der Anschlussadapter für Schaltnetzteile
Adapterkabel zum Anschließen des Netzteiles an die Klemmen der Zentrale.
Technische Daten des Anschlussadapters:
Zwillingsleitung: 2 x 0,4 mm²
Anschluss A: Niedervolt-Buchse (5.5 x 2.5 mm)
Anschluss B: Kabel, offenes Ende
Kabellänge: 2 m
Typ: DC-2G25-XL
Farbe: Rot, Schwarz
Nennstrom: 5 A
Herstellerangaben:
Hersteller der Digitalzentrale für Modell-Land:
micron-dynamics, Marius Dege
(WEEE: DE69511296)
Hersteller des Schaltnetzteils:
ML-Train GmbH, Hauptstr. 17, 29389 Bad Bodenteich
(WEEE: DE40042204)
