Lichtsignal Typ HL Einheitssignal der DR für Spur G mit Decoder ML-Train 83814620

Name: Lichtsignal Typ HL Einheitssignal der DR für Spur G mit Decoder ML-Train 83814620
Brand: ML-Train
SKU: 83814620
Price: 85.95 EUR
Availability: InStock
Rating: 4.9 (16 reviews)

[ca. 4,5 x 6,5 x 35 cm]
83814620 | SR-04-06

Lichtsignal Typ HL Einheitssignal der DR für Spur G mit Decoder ML-Train 83814620_auswahl1

Lichtsignal Typ HL Einheitssignal der DR für Spur G mit Decoder ML-Train 83814620_auswahl2

Lichtsignal Typ HL Einheitssignal der DR für Spur G mit Decoder ML-Train 83814620_auswahl3

Lichtsignal Typ HL Einheitssignal der DR für Spur G mit Decoder ML-Train 83814620_auswahl4

Lichtsignal Typ HL Einheitssignal der DR für Spur G mit Decoder ML-Train 83814620_auswahl5

Lichtsignal Typ HL Einheitssignal der DR für Spur G mit Decoder ML-Train 83814620_auswahl6

Lichtsignal Typ HL Einheitssignal der DR für Spur G mit Decoder ML-Train 83814620_auswahl7

85,95 €

inkl. Mwst. zzgl. Porto
Versandgewicht: 0,066 kg

Auf Lager.

(Lieferzeit: 1 – 3 Werktage*)

Anzahl:

Klarna.
Shoppe jetzt. Bezahle in bis zu 30 Tagen.

PayPal.
Sicher sofort oder in 30 Tagen bezahlen mit Käuferschutz

Über 18.000 Kunden
konnte Modell-Land bereits begeistern

Persönlicher Service
hilft dir bei Problemen.

1 Monat Rückgaberecht

Bewertungen:

★★★★★

4.93, basierend auf 16 Bewertungen.

Authentische Darstellung

Bringt die originalgetreue Optik der Deutschen Reichsbahn-Signale detailreich auf Ihre Modellbahnanlage.
Robuste Konstruktion

Hochwertige Materialien wie Kunststoff und Stahl gewährleisten Stabilität und Wetterfestigkeit im Außeneinsatz. So bleibt das Signal auch bei langjähriger Nutzung zuverlässig.
Einfache Installation

Komfortable Montage durch flexible Sockeloptionen, die eine schnelle Platzierung ermöglichen. Bei Bedarf kann das Signal jederzeit versetzt oder angepasst werden.
Erweiterte Funktionalität

Die integrierte Zugbeeinflussung sorgt für ein besonders realistisches Betriebserlebnis. So werden vorbildgerechte Abläufe detailgetreu nachgebildet.
Vielseitige Programmierung

Umfassende Einstellmöglichkeiten erlauben die individuelle Anpassung des Signals an verschiedene Betriebsanforderungen.

Lieferumfang:
1x Lichtsignal Typ HL Einheitssignal für Spur G analog / digital mit Decoder

Achtung!
Nur für Erwachsene und Kinder ab 15 Jahren geeignet.

Funktionsbeschreibung:

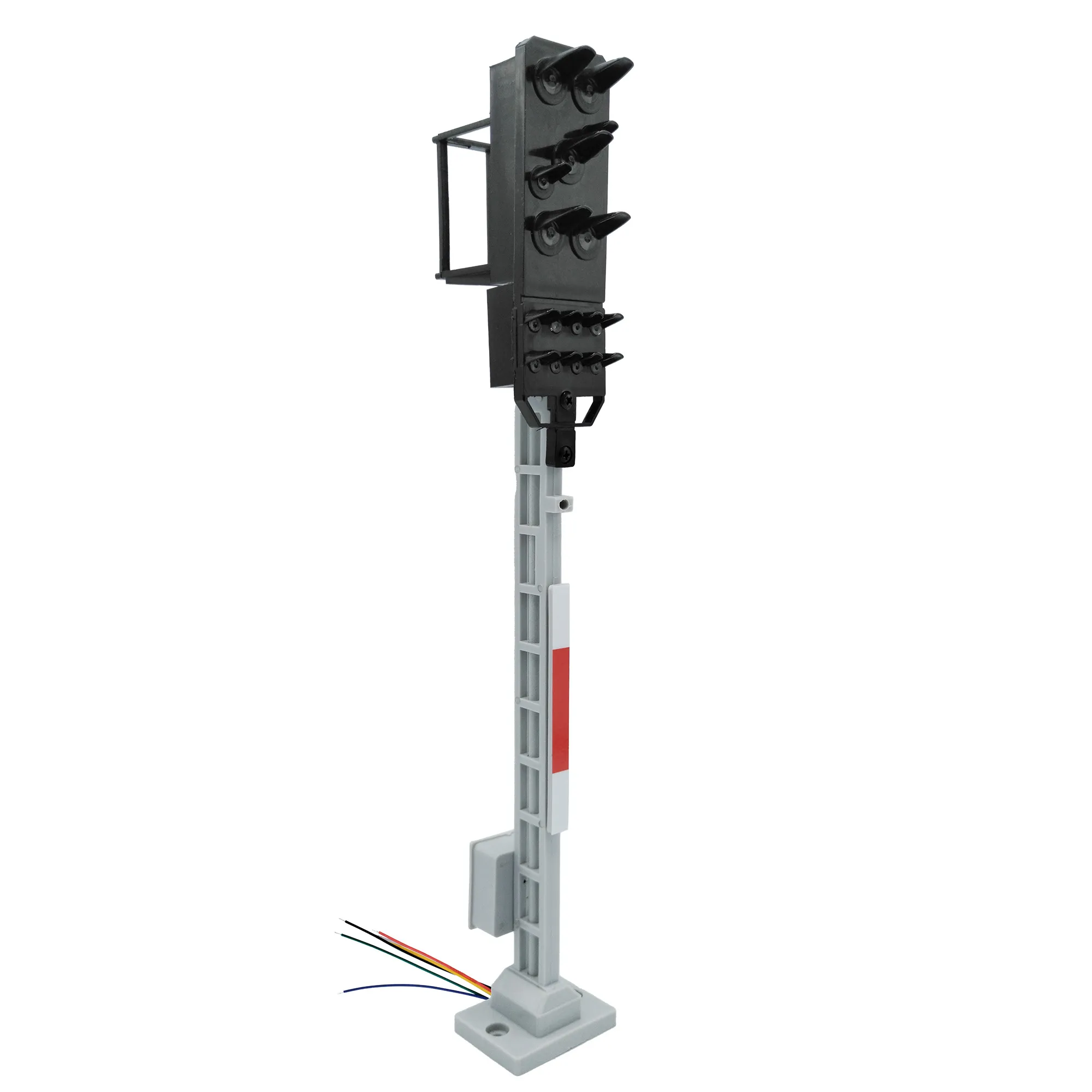

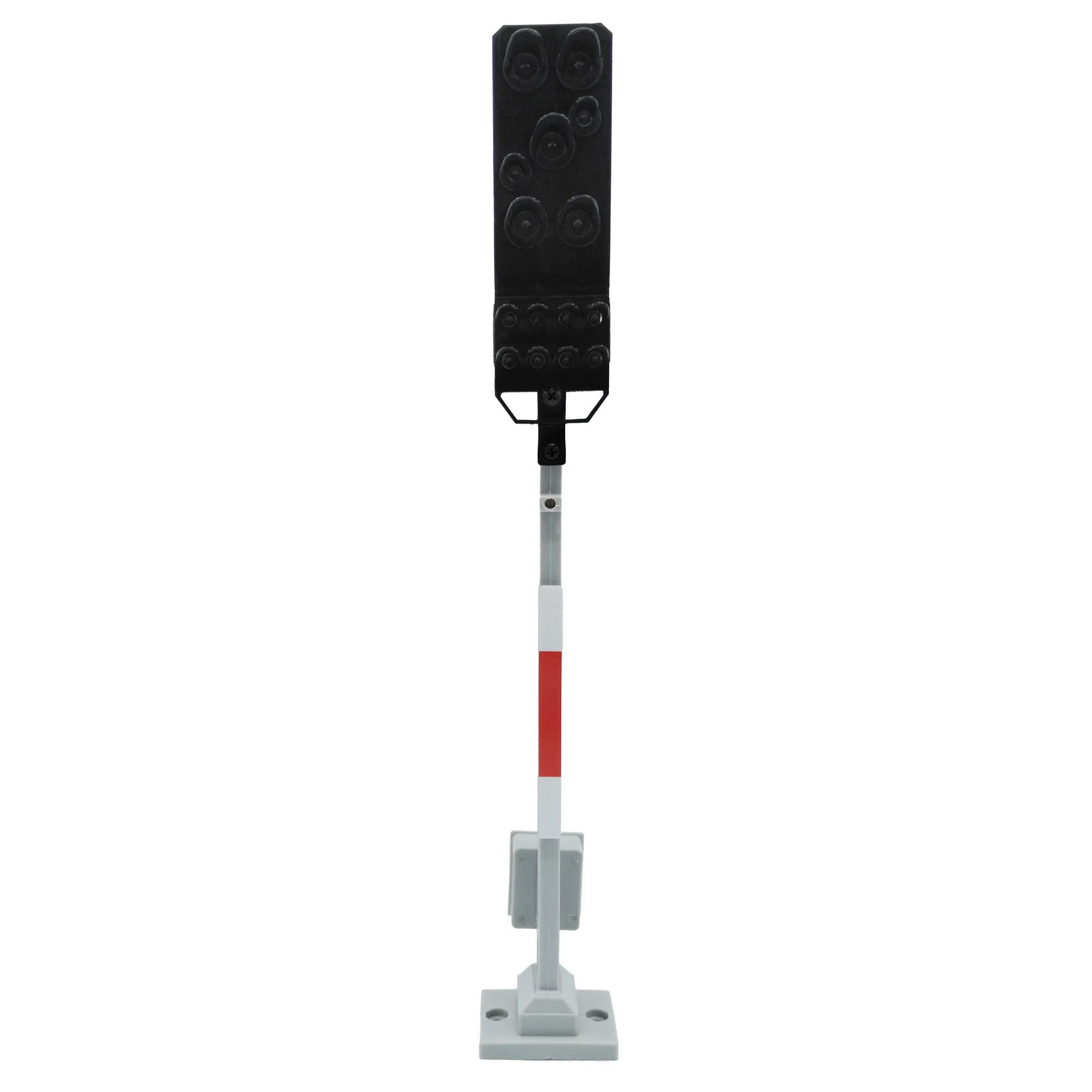

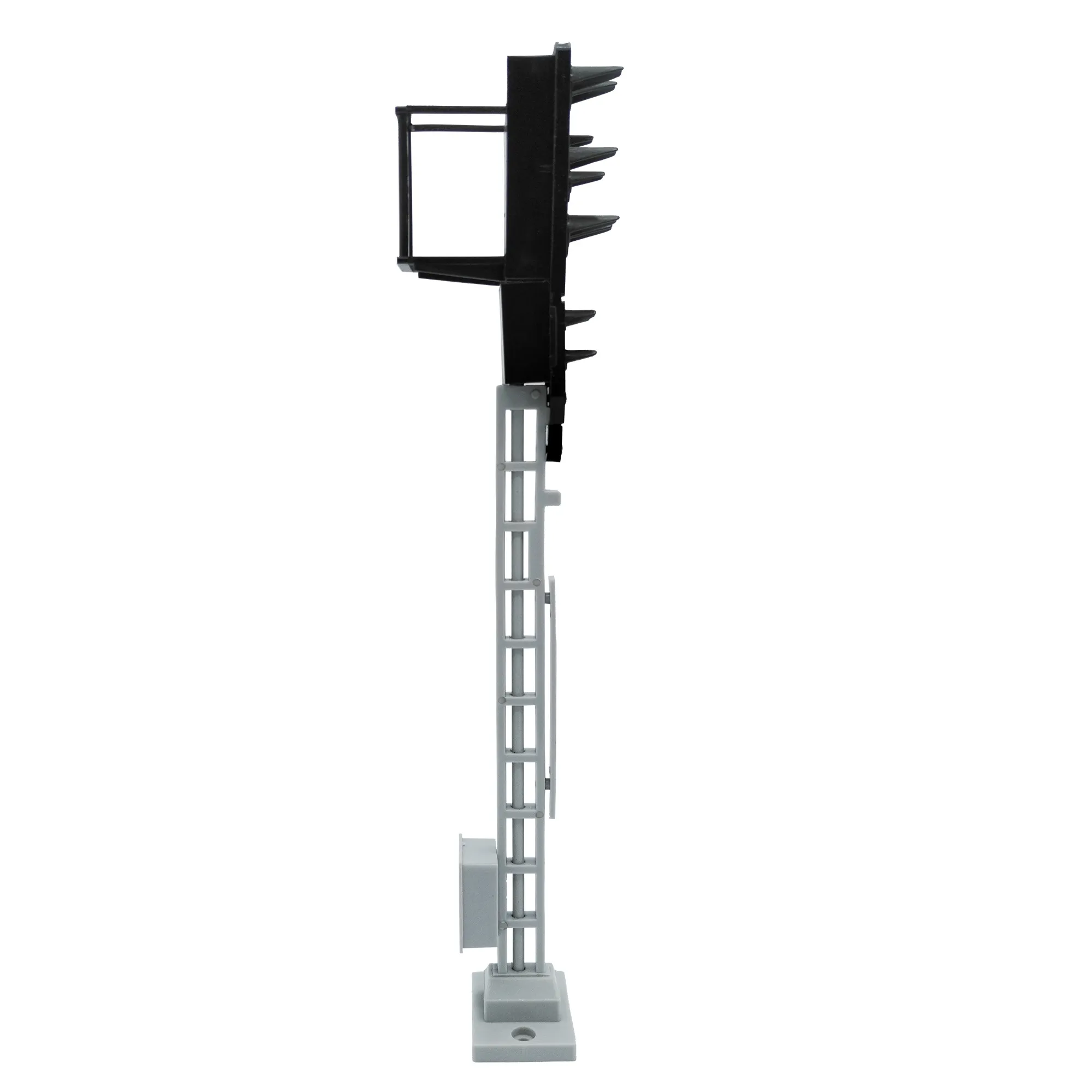

Das Signal Typ HL Einheitssignal ist eine robuste und wetterfeste Nachbildung der typischen Signale der Deutschen Reichsbahn. Es eignet sich ideal für Modellbahnanlagen jeder Größenordnung und bietet durch seine flexible Montage und einfache Handhabung eine optimale Ergänzung für Ihre Anlage. Dieses Modell kombiniert traditionelles Design mit moderner Technologie und ermöglicht eine authentische Betriebsabwicklung. Das HL-Signal wird auch Ausfahrtssignal 675 genannt und ist am Berliner S-Bahnhof Treptower Park in Richtung Neuköln – Westkreuz zu finden.

Funktionsumfang:

Material: Hochwertiger, wetterfester Kunststoff mit einem stabilisierenden, lackierten Stahlrohr für bessere Kabelführung.

Flexibilität: Zwei austauschbare Sockel (ein grauer und ein Plug & Play Sockel) für schnelle Installation.

Signalbilder: Verschiedene Signalsequenzen wie Hp0 (rot), Hp1 (grün) und Hp2 (Langsamfahrt) sind verfügbar.

Zugbeeinflussung: Integrierte Zugbeeinflussung direkt im Decoder für erweiterte Funktionalitäten.

Austauschbarkeit: Alle wichtigen Komponenten wie Stromkasten, Lampenkopf und Mast sind durch verschraubte und gesteckte Verbindungen einfach austauschbar.

Installation:

Platzierung: Wählen Sie einen Standort entlang der Schienen, wo das Signal am besten sichtbar und funktional ist.

Sockelauswahl und Montage: Entscheiden Sie sich für den grauen Sockel für eine traditionelle und visuell ansprechende Installation oder den Plug & Play Sockel für eine flexible Anwendung. Befestigen Sie das Signal fest am gewählten Standort.

Verkabelung: Führen Sie die Kabel durch das im Lampenkopf integrierte Metallrohr und schließen Sie diese gemäß der Anleitung an Ihren Decoder oder das Gleissystem an.

Eine umfangreiche Erklärung finden Sie in der Bedienungsanleitung.

Betrieb:

Digitale Steuerung: Nutzen Sie die umfangreichen Möglichkeiten des integrierten NMRA-DCC Decoders, um verschiedene Signalsequenzen einzustellen und zu steuern.

Analoger Betrieb: Auch im analogen Modus sind grundlegende Signalbilder wie rot und grün verfügbar. Die Zugbeeinflussung funktioniert ebenfalls analog.

Programmierung: Programmieren Sie das Signal über den Programmierschalter oder direkt über Ihre Steuerzentrale. Sie können die Funktionen bitweise, per CV, POM Schaltdecoder oder Register anpassen.

Wartung und Pflege:

Reinigung: Halten Sie das Signal frei von Schmutz und Ablagerungen, um eine klare Sicht und Funktion zu gewährleisten.

Überprüfung: Kontrollieren Sie regelmäßig alle mechanischen und elektronischen Komponenten auf Verschleiß oder Beschädigungen.

Kennzeichenschilder: Die mitgelieferten Aufkleber-Bögen ermöglichen eine originalgetreue Beschriftung der Kennzeichenschilder. Nach dem Bekleben der Schilder wird empfohlen, diese mit Klarlack zu überziehen, um die Langlebigkeit und Lesbarkeit zu verbessern.

Technische Daten:

Spannung: 7-27 V DC/DCC; 5-18 V AC

Stromaufnahme: 5 mA (ohne Funktionsausgänge)

Maximaler Funktionsstrom: je Ausgang 0,5 A

Maximaler Gesamtstrom: 1,5 A

Temperaturbereich: -40 bis 85 °C

Abmessungen: 2,5 x 2,7 x 1 cm

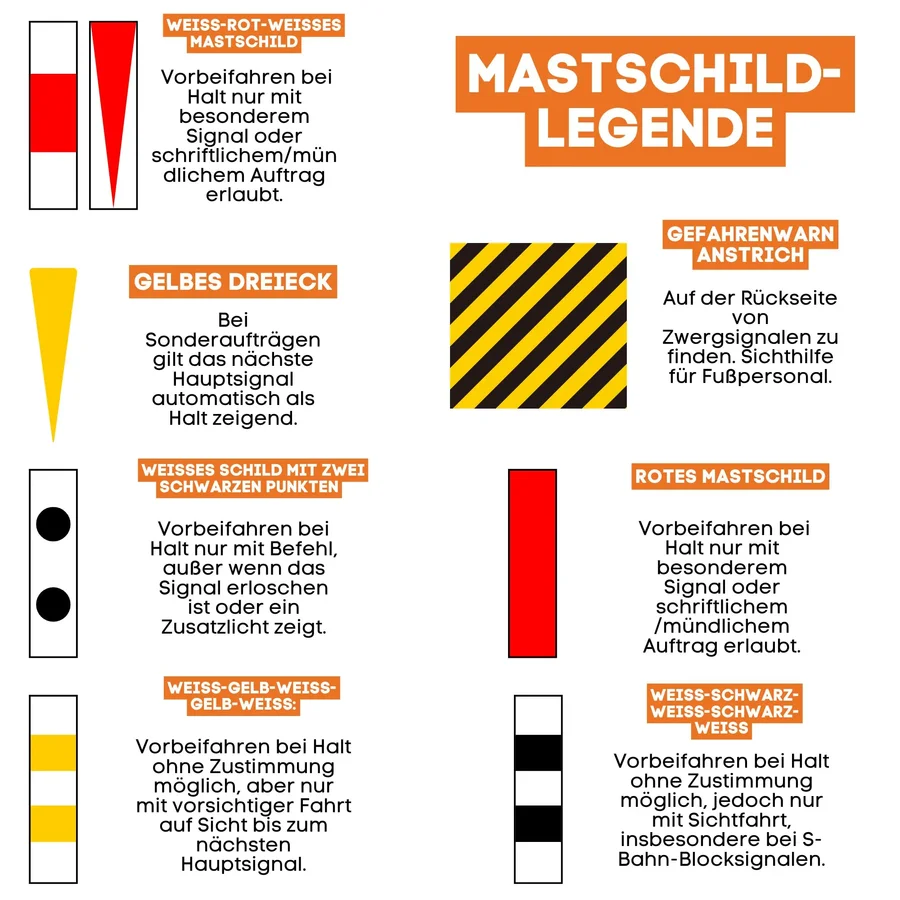

Mastschilder – ausführlich erklärt

Mastschilder sind Zusatzschilder an Lichtsignalen der Eisenbahn. Sie geben Lokführern Hinweise, ob und unter welchen Bedingungen sie an einem haltzeigenden Signal vorbeifahren dürfen.

Schild / Aussehen	Bedeutung (genauer erklärt)
Weiß-Rot-Weiß (dreieckige Spitze nach oben)	Dieses Mastschilder findet man an Hauptsignalen. Zeigt das Signal Halt, darf nicht einfach vorbeigefahren werden. Weiterfahrt ist nur erlaubt, wenn ein Zs 1 (Ersatzsignal), Zs 7 (Vorsichtsignal) oder Zs 8 (Gegengleisfahrt-Ersatzsignal) gegeben wird. Alternativ ist ein mündlicher Auftrag oder ein schriftlicher Befehl vom Fahrdienstleiter erforderlich. Bei Rangierfahrten ist die Zustimmung des Wärters notwendig.
Weiß-Gelb-Weiß-Gelb-Weiß	Dieses Schild ist an Hauptsignalen zu finden, die im Störungsfall auch ohne Zustimmung passiert werden dürfen. Zeigt das Signal Halt und ist der Fahrdienstleiter nicht erreichbar, darf nach kurzem Anhalten ohne Auftrag weitergefahren werden. Die Weiterfahrt erfolgt ausschließlich auf Sicht (langsam, jederzeit anhalten können). Die Regel gilt nur bis zum nächsten Hauptsignal.
Weiß-Schwarz-Weiß-Schwarz-Weiß (nur S-Bahn Berlin/Hamburg)	Dieses Schild wird bei Blocksignalen im dicht befahrenen S-Bahn-Netz genutzt. Zeigt das Signal Halt, muss der Zug zunächst anhalten. Anschließend darf er ohne Zustimmung des Fahrdienstleiters weiterfahren. Die Weiterfahrt erfolgt stets auf Sicht.
Rotes Mastschild	Wird vor allem im Netz der Berliner S-Bahn eingesetzt. Ein Zug darf hier nur vorbeifahren, wenn ein schriftlicher oder mündlicher Befehl vorliegt. Teilweise gelten auch besondere Zusatzregeln, abhängig vom örtlichen Betriebsverfahren.
Weißes Schild mit zwei schwarzen Punkten	Dieses Schild hat eine Sonderbedeutung: Wenn das Signal Halt zeigt, darf nur mit einem Befehl vorbeigefahren werden. Zeigt das Signal bestimmte Zusatzlichter (z. B. Kennlicht) oder ist es erloschen, ist das Mastschild ungültig.
Gelbes Dreieck (Spitze nach unten)	Dieses Zusatzschild kommt an Signalen vor, die gleichzeitig Haupt- und Vorsignal sind. Es gilt nur, wenn der Lokführer mit einem besonderen Auftrag (z. B. schriftlichem Befehl) am haltzeigenden Signal vorbeifährt. In diesem Fall muss das nächste Hauptsignal so behandelt werden, als ob es Halt zeigt.

Die folgende Firma hat das Produkt für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)

Bedienungs- und Bauanleitung

Vielfältige Eigenschaften

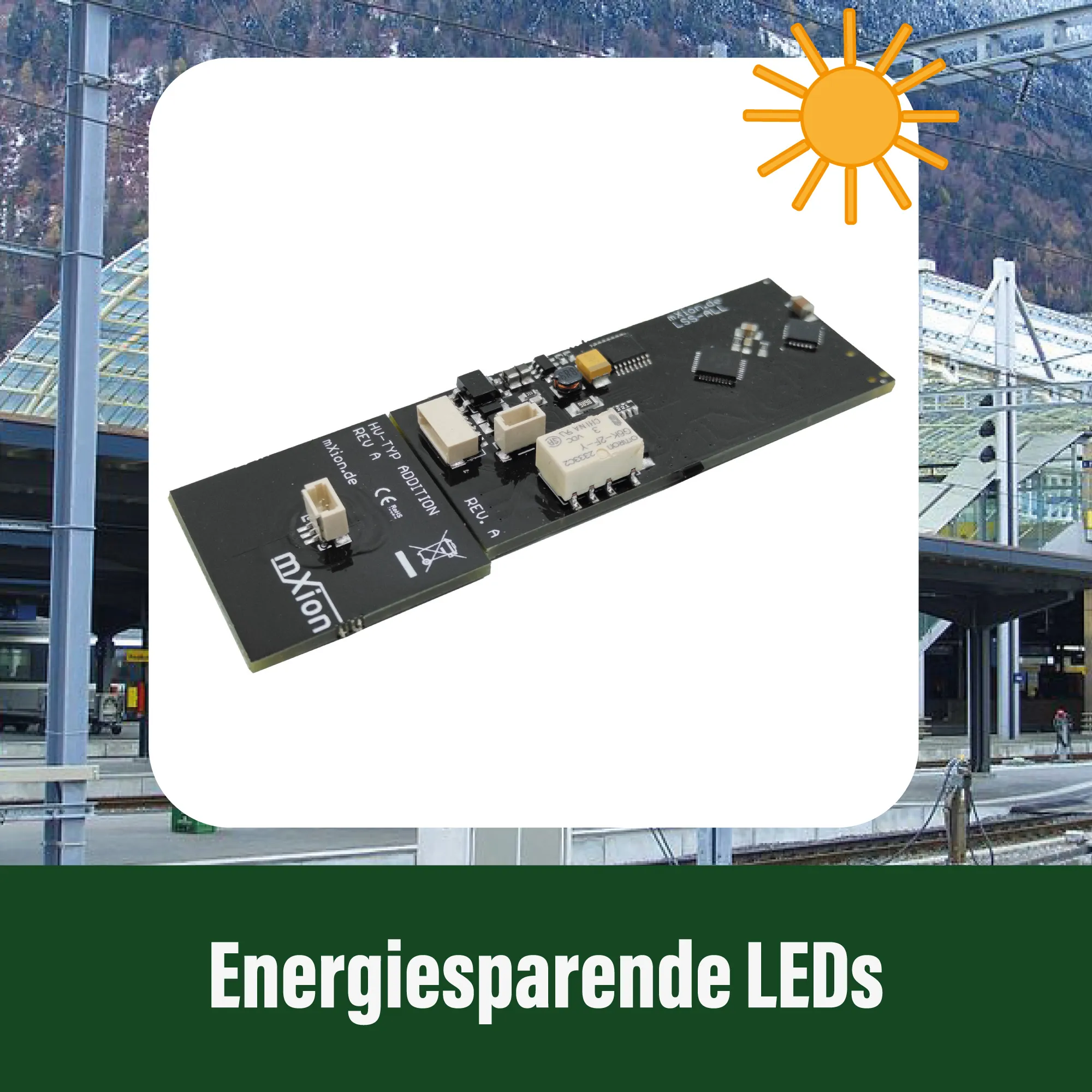

Energiesparenden LEDs

Die effizienten LEDs bieten eine wartungsfreie und langlebige Beleuchtung für Modellbahnsignale, mit brillanten Signalfarben in Grün, Gelb und Rot. Durch ihre hohe Energieeffizienz sparen sie Strom und überzeugen durch eine deutlich längere Lebensdauer im Vergleich zu herkömmlichen Leuchtmitteln.

Energiesparenden LEDs

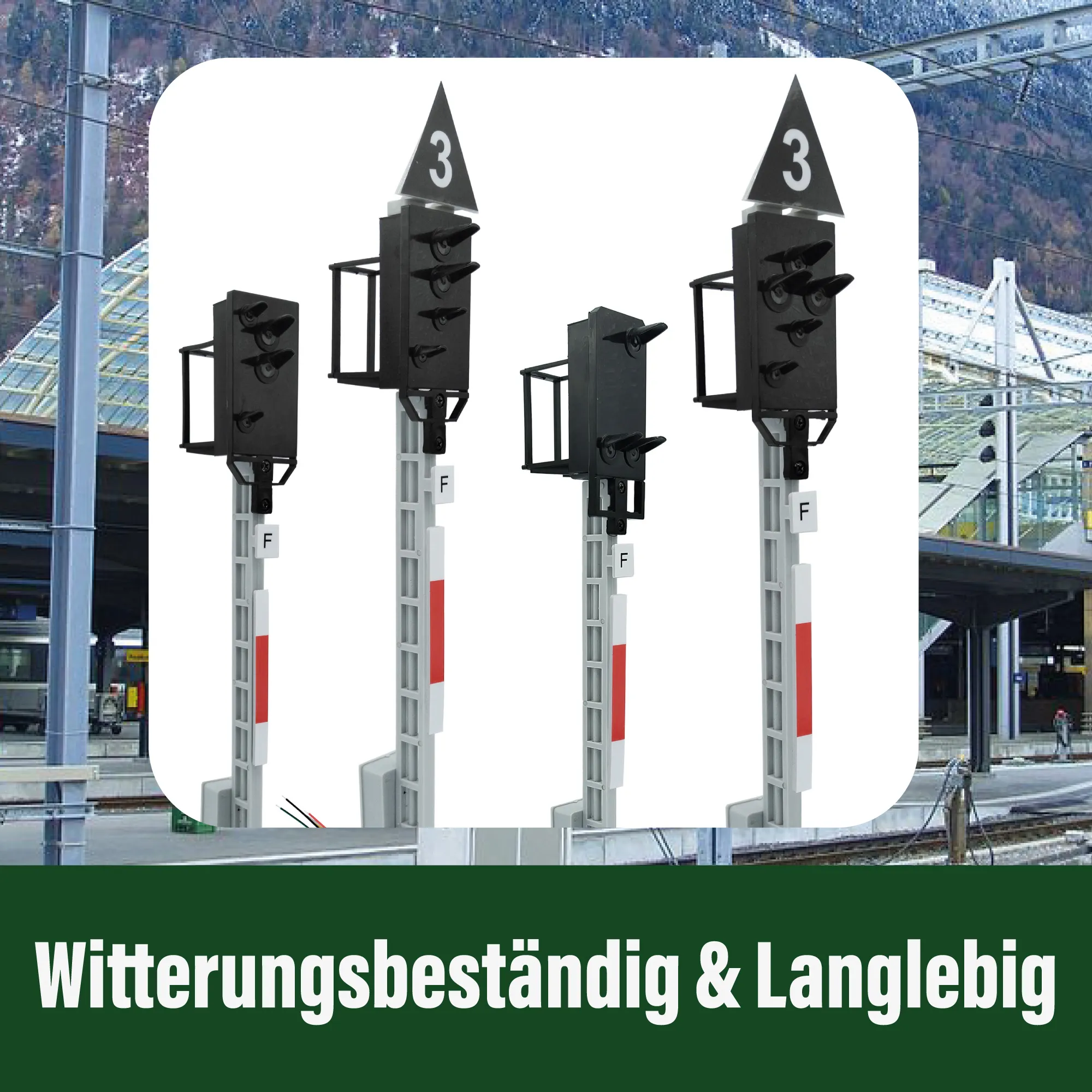

Witterungsbeständigkeit & Langlebigkeit

Gefertigt aus wetterbeständigem Kunststoff und einem verstärkenden Aluminiumrohr, sind die Signale auf sämtliche Witterungsbedingungen vorbereitet. Diese robuste Konstruktion macht sie ideal für den dauerhaften Einsatz sowohl in Innen- als auch Außenanlagen.

Witterungsbeständigkeit & Langlebigkeit

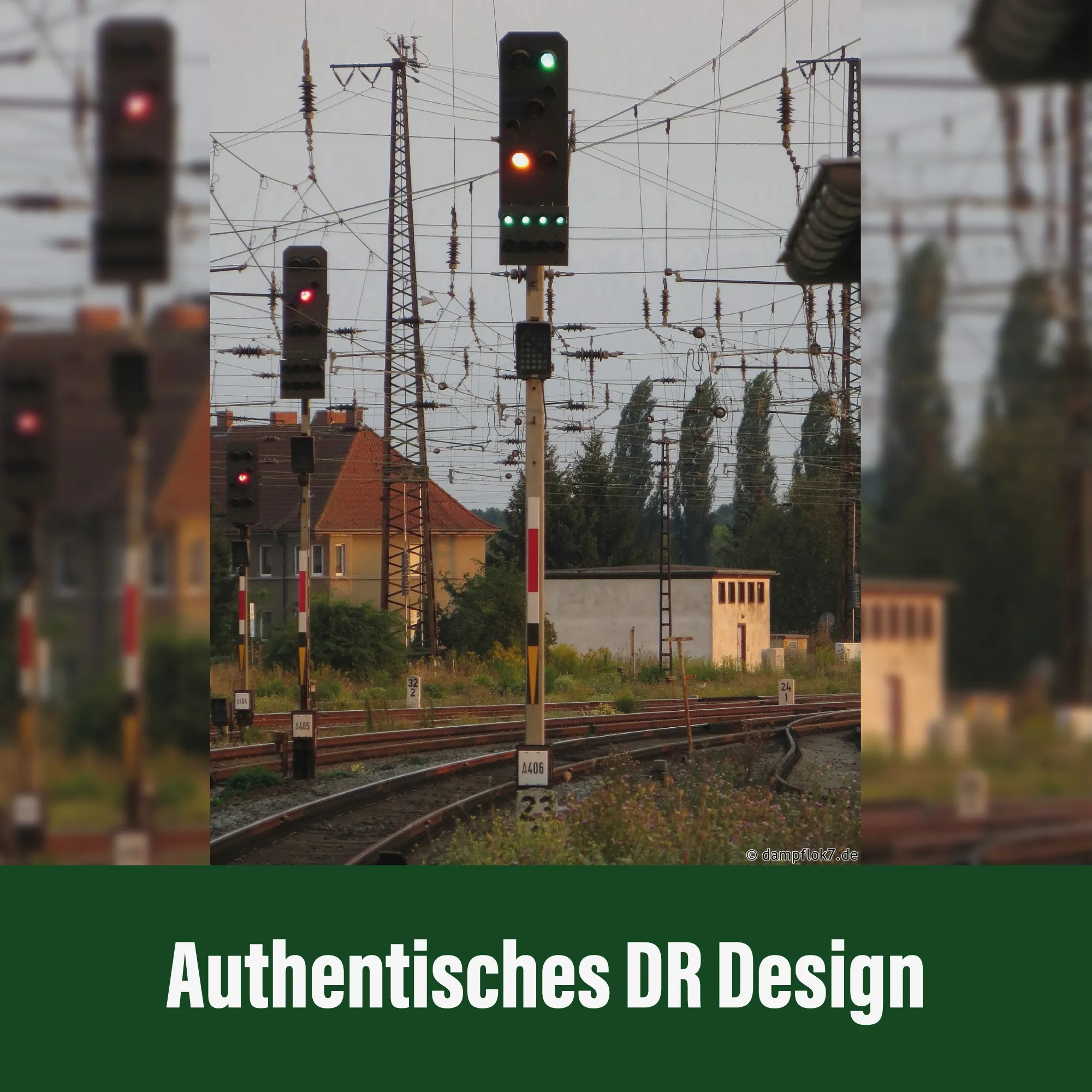

Authentischen DR-Design

Das HL-Einheitssignal repräsentiert das charakteristische Design der Deutschen Reichsbahn. Die detailgetreue Nachbildung fügt sich nahtlos in Ihre Modellbahnumgebung ein und verleiht Streckenabschnitten einen nostalgischen, historischen Flair.

Authentischen DR-Design

Informationen Produktsicherheit
