Lichtsignal Typ HV Einfahrtssignal für Spur G analog / digital mit Decoder ML-Train 83814617

[ca. 4,5 x 6,5 x 32,5 cm]
83814617 | EAN: 04251170423519 | SR1

79,95 €

inkl. Mwst. zzgl. Porto
Versandgewicht: 0,029 kg

Nur noch 15 Stück auf Lager.
(Lieferzeit: 1 – 3 Werktage*)
Anzahl:
Klarna
Klarna.
Shoppe jetzt. Bezahle in bis zu 30 Tagen.
PayPal
PayPal.
Sicher sofort oder in 30 Tagen bezahlen mit Käuferschutz
Modell-Land
Über 18.000 Kunden
konnte Modell-Land bereits begeistern
Persönlicher Service
hilft dir bei Problemen.
1 Monat Rückgaberecht
IHK - Wir bilden aus

Bewertungen:

★★★★★
4.50, basierend auf 4 Bewertungen.



Lieferumfang:
1x Lichtsignal Typ HV Einfahrtssignal für Spur G analog / digital mit Decoder
Nur für Erwachsene
Achtung!
Nur für Erwachsene und Kinder ab 15 Jahren geeignet.
Zite Fishing Team

Lerne uns kennen.

Wir sind ein inhabergeführtes Unternehmen aus Bad Bodenteich in Niedersachsen. Seit unserer offiziellen Gründung widmen wir uns mit Leidenschaft unserem und eurem Hobby. Als mittelständischer Betrieb mit rund 20 Mitarbeitenden setzen wir auf Nähe, Qualität und Verlässlichkeit.

Einfahrtssignal Typ HV mit integriertem Decoder, geeignet für analogen und digitalen Betrieb.

Dieser Browser unterstützt das Video-Element nicht.

KS Signal Tutorial: Aufbau und Konfiguration für Modellbahn Spur G - Analog & Digital

766 Aufrufe - vor 9 Monaten

Mehr Infos zum Video?

Dieser Browser unterstützt das Video-Element nicht.

Anleitung: Aufbau des Lichtsignals Typ HL Einheitssignal für Spur G mit Decoder - Analog & Digital

458 Aufrufe - vor 9 Monaten

Mehr Infos zum Video?

Dieser Browser unterstützt das Video-Element nicht.

HV Signal Tutorial: Aufbau und Installation für Spur G mit Decoder - Analog & Digital

319 Aufrufe - vor 9 Monaten

Mehr Infos zum Video?

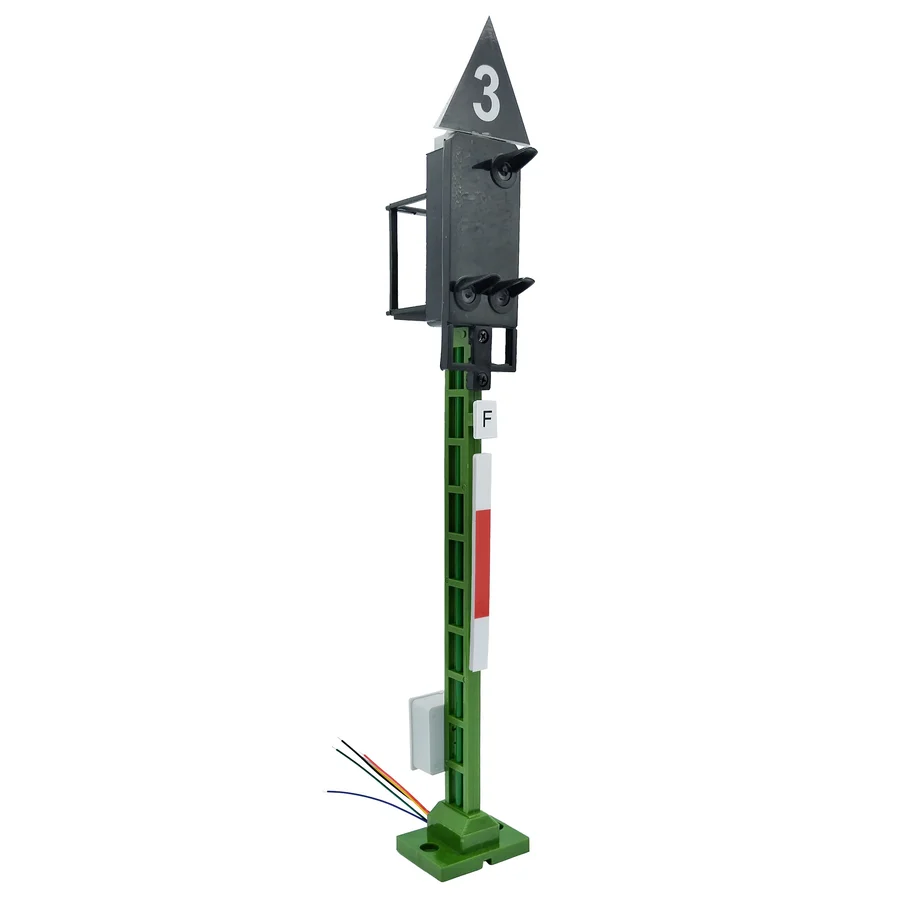

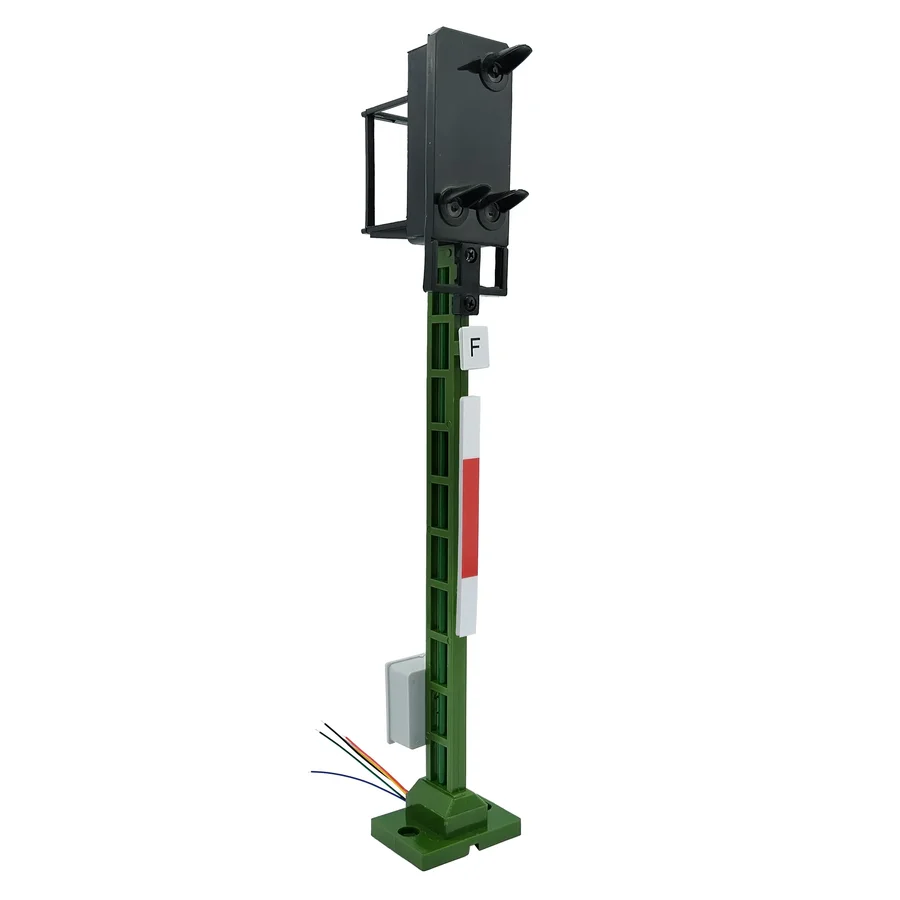

Lichtsignal Typ HV Einfahrtssignal für Spur G analog / digital mit Decoder ML-Train 83814617

Funktionsbeschreibung:
Die Hauptsignale des Typen HV Einfahrt sind eine robuste und detailgetreue Nachbildung der charakteristischen Signale der Deutschen Bahn, speziell konzipiert für den Einsatz an Einfahrten von Bahnhöfen. Die Signale sind ideal für den Einsatz sowohl auf Haupt- als auch auf Nebenstrecken und fügen Ihrer Modellbahnanlage einen Hauch von Realismus und Authentizität hinzu. Noch heute findet man sie auf dem Streckennetz der ehemaligen Deutschen Bundesbahn.


Funktionsumfang:
  • Robuste Konstruktion: Gefertigt aus wetterfestem Kunststoff mit einem verstärkenden, lackierten Stahlrohr.
  • Einfache Installation: Ausgestattet mit zwei Sockeloptionen: einem schnellen Plug & Play Sockel und einem grünen Sockel, der visuell zum Mast passt.
  • Signalbilder: Bietet mehrere Signalbilder, darunter Hp0 (rot), Hp1 (grün) und Hp2 (Langsamfahrt).
  • Flexibilität: Kann sowohl in digitalen als auch in analogen Betriebsmodi verwendet werden.
  • Austauschbarkeit: Alle wichtigen Komponenten wie Stromkasten, Lampenkopf und Mast sind durch verschraubte und gesteckte Verbindungen leicht austauschbar.


    • Installation:
  • Standortwahl: Platzieren Sie das Signal an der Einfahrt eines Bahnhofs, um anzuzeigen, ob ein Zug einfahren darf.
  • Montage: Wählen Sie den Plug & Play Sockel für eine schnelle Befestigung am Gleis oder den grünen Sockel für eine visuell angepasste Installation. Befestigen Sie das Signal fest am gewählten Standort.
  • Verkabelung: Führen Sie die Kabel durch das im Mast integrierte Metallrohr und schließen Sie diese gemäß der Anleitung an Ihren Decoder oder das Gleissystem an.


    • Betrieb:
  • Digitale Steuerung: Nutzen Sie den integrierten NMRA-DCC Decoder für den Zugriff auf alle verfügbaren Signalbilder und für die Zugbeeinflussung.
  • Analoger Modus: Im analogen Modus stehen die Signalbilder rot und grün zur Verfügung. Weitere Bilder können in diesem Modus nicht genutzt werden.
  • Programmierung: Programmieren Sie das Signal über den Programmierschalter oder direkt über Ihre Steuerzentrale. Nutzen Sie die vielfältigen Programmierungsoptionen, um das Signal Ihren Bedürfnissen entsprechend anzupassen.


    • Wartung und Pflege:
  • Reinigung: Halten Sie das Signal sauber, um eine optimale Sichtbarkeit und Funktionalität zu gewährleisten. Verwenden Sie einen weichen, feuchten Lappen für die Reinigung.
  • Überprüfung: Kontrollieren Sie regelmäßig alle mechanischen und elektronischen Komponenten auf Verschleiß oder Beschädigungen.
  • Kennzeichenschilder: Die Kennzeichenschilder lassen sich mithilfe des Aufkleber-Bogens originalgetreu beschriften. Es wird empfohlen die Schilder nach dem Bekleben mit Klarlack zu bestreichen.


    • Technische Daten:
  • Spannung: 7-27 V DC/DCC; 5-18 V AC
  • Stromaufnahme: 5 mA (ohne Funktionsausgänge)
  • Maximaler Funktionsstrom: je Ausgang 0,5 A
  • Maximaler Gesamtstrom: 1,5 A
  • Temperaturbereich: -40 bis 85 °C
  • Abmessungen: 2,5 x 2,7 x 1 cm

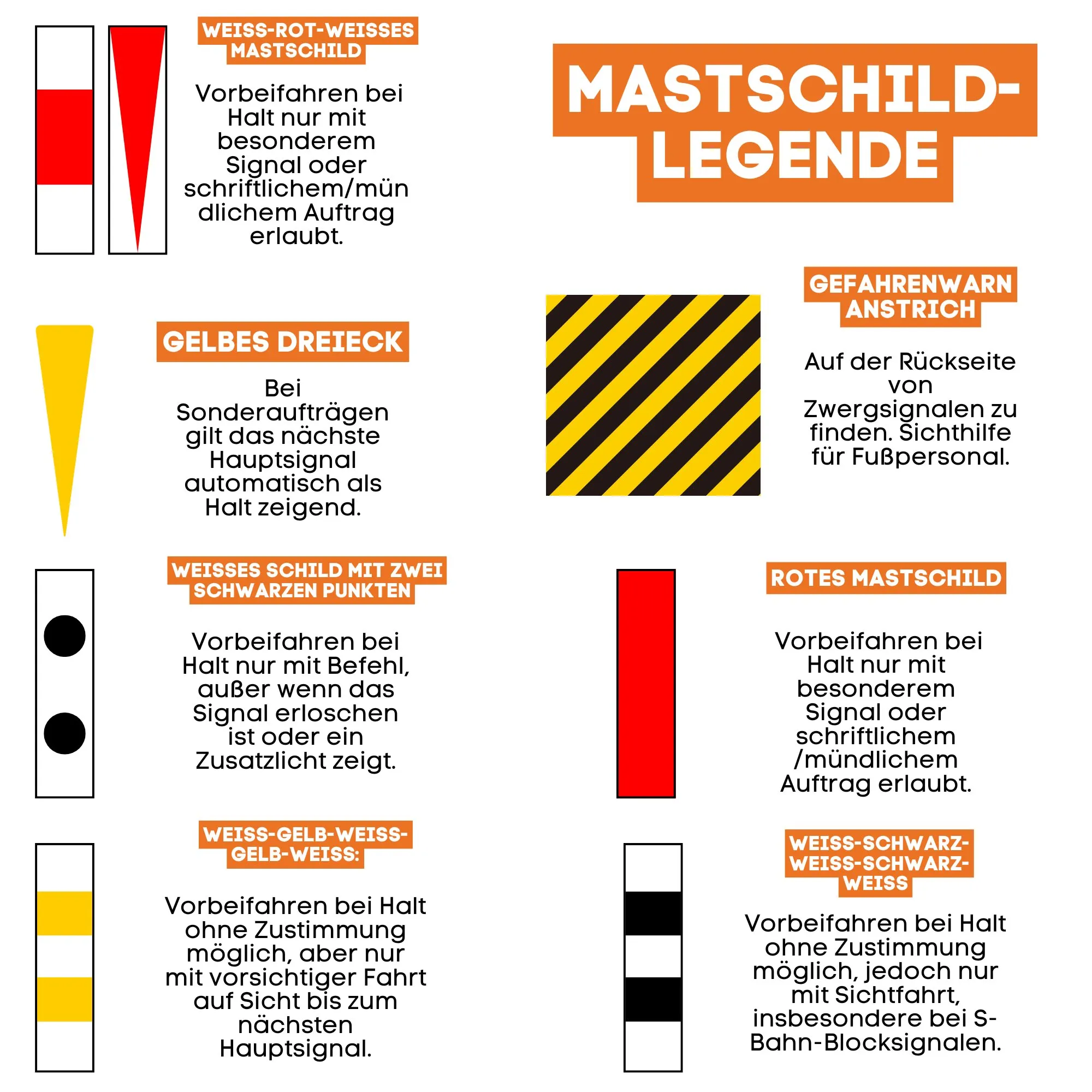

    • Mastschilder – ausführlich erklärt

    Mastschilder sind Zusatzschilder an Lichtsignalen der Eisenbahn. Sie geben Lokführern Hinweise, ob und unter welchen Bedingungen sie an einem haltzeigenden Signal vorbeifahren dürfen.

    Schild / Aussehen Bedeutung (genauer erklärt)
    Weiß-Rot-Weiß
    (dreieckige Spitze nach oben)    		 Dieses Mastschilder findet man an Hauptsignalen.
    • Zeigt das Signal Halt, darf nicht einfach vorbeigefahren werden.
    • Weiterfahrt ist nur erlaubt, wenn ein Zs 1 (Ersatzsignal), Zs 7 (Vorsichtsignal) oder Zs 8 (Gegengleisfahrt-Ersatzsignal) gegeben wird.
    • Alternativ ist ein mündlicher Auftrag oder ein schriftlicher Befehl vom Fahrdienstleiter erforderlich.
    • Bei Rangierfahrten ist die Zustimmung des Wärters notwendig.
    Weiß-Gelb-Weiß-Gelb-Weiß Dieses Schild ist an Hauptsignalen zu finden, die im Störungsfall auch ohne Zustimmung passiert werden dürfen.
    • Zeigt das Signal Halt und ist der Fahrdienstleiter nicht erreichbar, darf nach kurzem Anhalten ohne Auftrag weitergefahren werden.
    • Die Weiterfahrt erfolgt ausschließlich auf Sicht (langsam, jederzeit anhalten können).
    • Die Regel gilt nur bis zum nächsten Hauptsignal.
    Weiß-Schwarz-Weiß-Schwarz-Weiß
    (nur S-Bahn Berlin/Hamburg)    		 Dieses Schild wird bei Blocksignalen im dicht befahrenen S-Bahn-Netz genutzt.
    • Zeigt das Signal Halt, muss der Zug zunächst anhalten.
    • Anschließend darf er ohne Zustimmung des Fahrdienstleiters weiterfahren.
    • Die Weiterfahrt erfolgt stets auf Sicht.
    Rotes Mastschild Wird vor allem im Netz der Berliner S-Bahn eingesetzt.
    • Ein Zug darf hier nur vorbeifahren, wenn ein schriftlicher oder mündlicher Befehl vorliegt.
    • Teilweise gelten auch besondere Zusatzregeln, abhängig vom örtlichen Betriebsverfahren.
    Weißes Schild mit zwei schwarzen Punkten Dieses Schild hat eine Sonderbedeutung:
    • Wenn das Signal Halt zeigt, darf nur mit einem Befehl vorbeigefahren werden.
    • Zeigt das Signal bestimmte Zusatzlichter (z. B. Kennlicht) oder ist es erloschen, ist das Mastschild ungültig.
    Gelbes Dreieck
    (Spitze nach unten)    		 Dieses Zusatzschild kommt an Signalen vor, die gleichzeitig Haupt- und Vorsignal sind.
    • Es gilt nur, wenn der Lokführer mit einem besonderen Auftrag (z. B. schriftlichem Befehl) am haltzeigenden Signal vorbeifährt.
    • In diesem Fall muss das nächste Hauptsignal so behandelt werden, als ob es Halt zeigt.
    Die folgende Firma hat das Produkt für ML-Train hergestellt:
    micron-dynamics, Marius Dege,
    (WEEE: DE69511296)


    Bedienungs- und Bauanleitung
    Passende Zusatzsignale Zs 7 (Vorsicht) und Zs 8 (Gegengleisanzeiger)

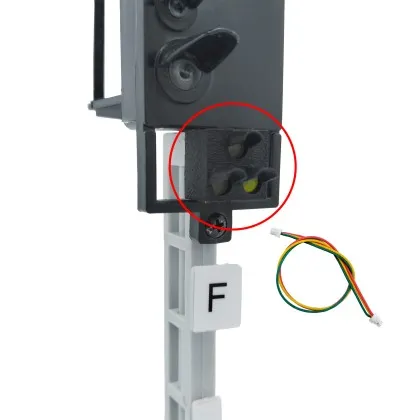

    Zusatzsignal Zs 7 für Typ HV Fassung und LED-Platine gelb
    ML-Train 83814664

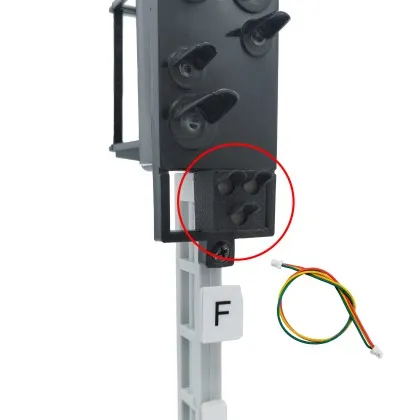

    Zusatzsignal Zs 8 für Typ HV Fassung und LED-Platine weiß
    ML-Train 83814665

    Vielfältige Eigenschaften

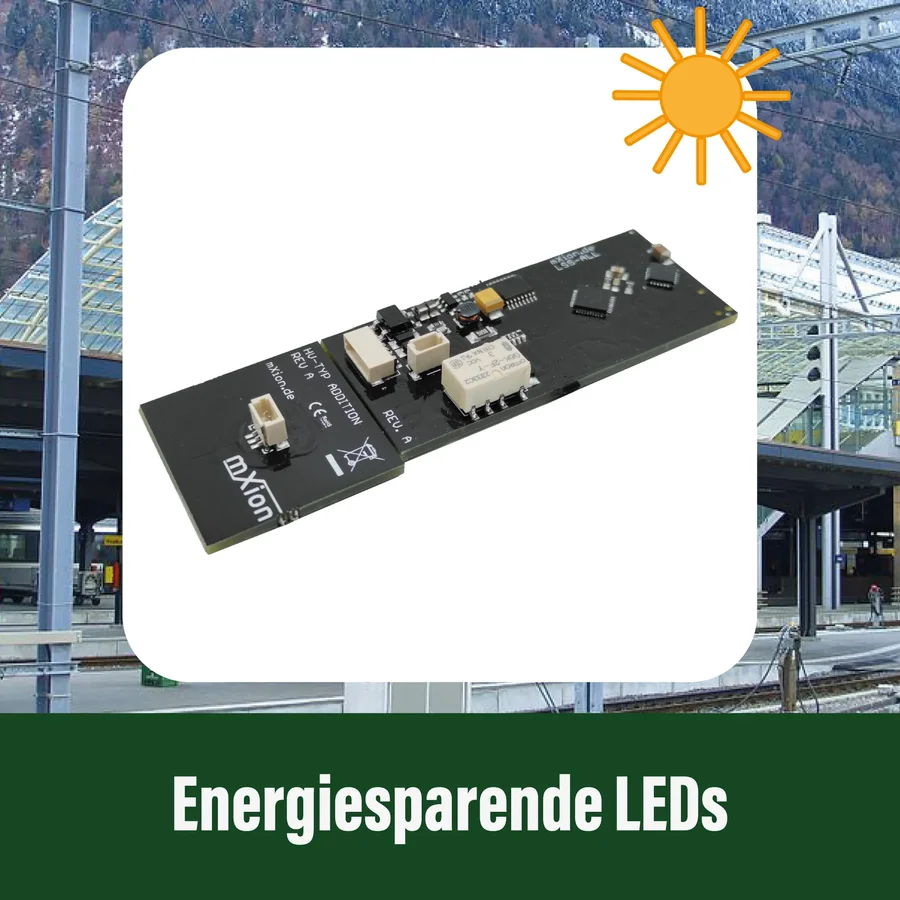

    Energiesparenden LEDs

    Die energieeffizienten LEDs bieten eine langlebige, wartungsarme Beleuchtung für Modellbahnsignale und sorgen für leuchtstarke Signalfarben in Grün, Gelb und Rot. Dank ihrer hohen Effizienz reduzieren sie den Energieverbrauch und haben eine deutlich verlängerte Lebensdauer gegenüber herkömmlichen Leuchtmitteln.

    Energiesparenden LEDs

    Die energieeffizienten LEDs bieten eine langlebige, wartungsarme Beleuchtung für Modellbahnsignale und sorgen für leuchtstarke Signalfarben in Grün, Gelb und Rot. Dank ihrer hohen Effizienz reduzieren sie den Energieverbrauch und haben eine deutlich verlängerte Lebensdauer gegenüber herkömmlichen Leuchtmitteln.

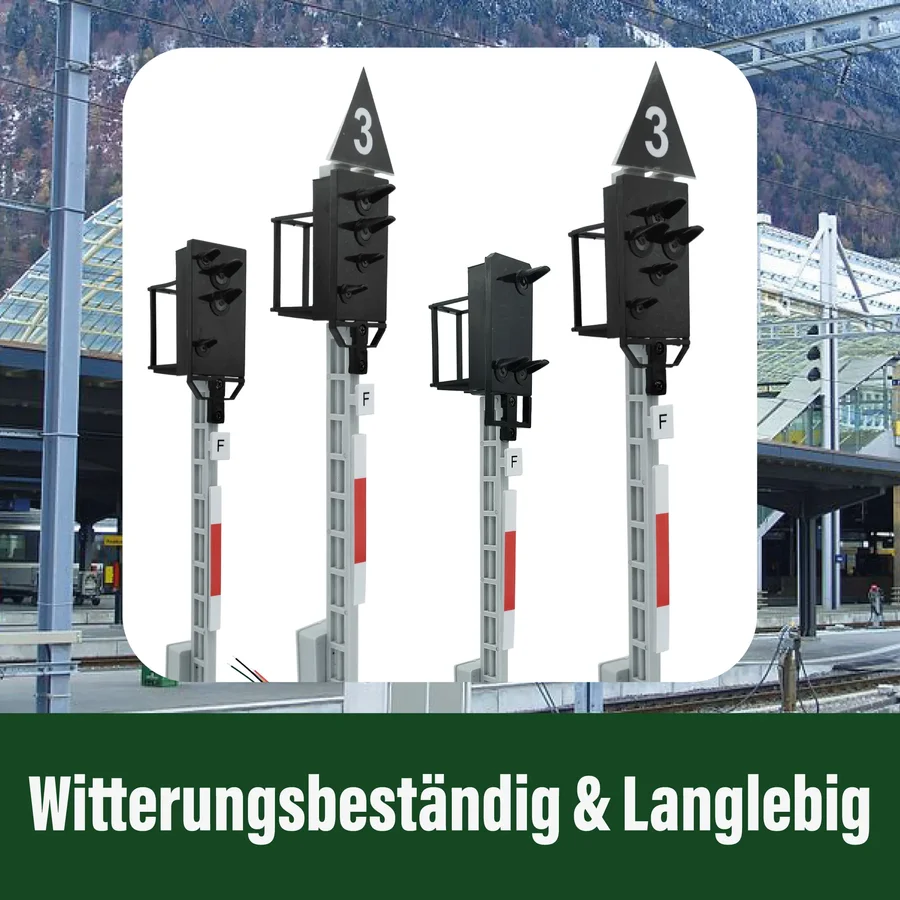

    Witterungsbeständigkeit & Langlebigkeit

    Hergestellt aus wetterbeständigem Kunststoff und verstärkt mit einem stabilen Aluminiumrohr, sind die Signale für den Einsatz bei verschiedenen Witterungsbedingungen bestens gerüstet. Diese robuste Konstruktion macht sie zur idealen Wahl für Innen- und Außenanlagen.

    Witterungsbeständigkeit & Langlebigkeit

    Hergestellt aus wetterbeständigem Kunststoff und verstärkt mit einem stabilen Aluminiumrohr, sind die Signale für den Einsatz bei verschiedenen Witterungsbedingungen bestens gerüstet. Diese robuste Konstruktion macht sie zur idealen Wahl für Innen- und Außenanlagen.

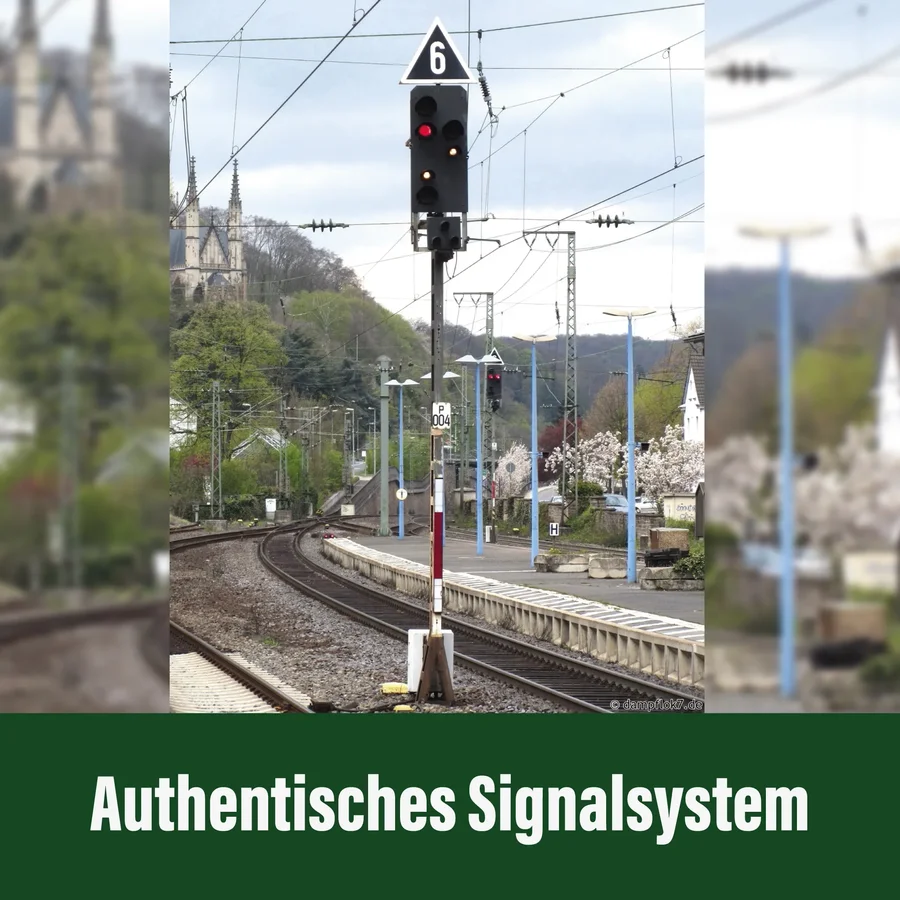

    Authentischen DB-Design

    Die HV-Signale bringen das charakteristische Design der Deutschen Bundesbahn authentisch auf die Modellbahnanlage. Ihre detailgetreue Nachbildung verleiht Ausfahrten und Streckenabschnitten einen realistischen, nostalgischen Akzent.

    Authentischen DB-Design

    Die HV-Signale bringen das charakteristische Design der Deutschen Bundesbahn authentisch auf die Modellbahnanlage. Ihre detailgetreue Nachbildung verleiht Ausfahrten und Streckenabschnitten einen realistischen, nostalgischen Akzent.
