Komplettset Funk-Zentrale mit WLANmaus ML-Train 84006023

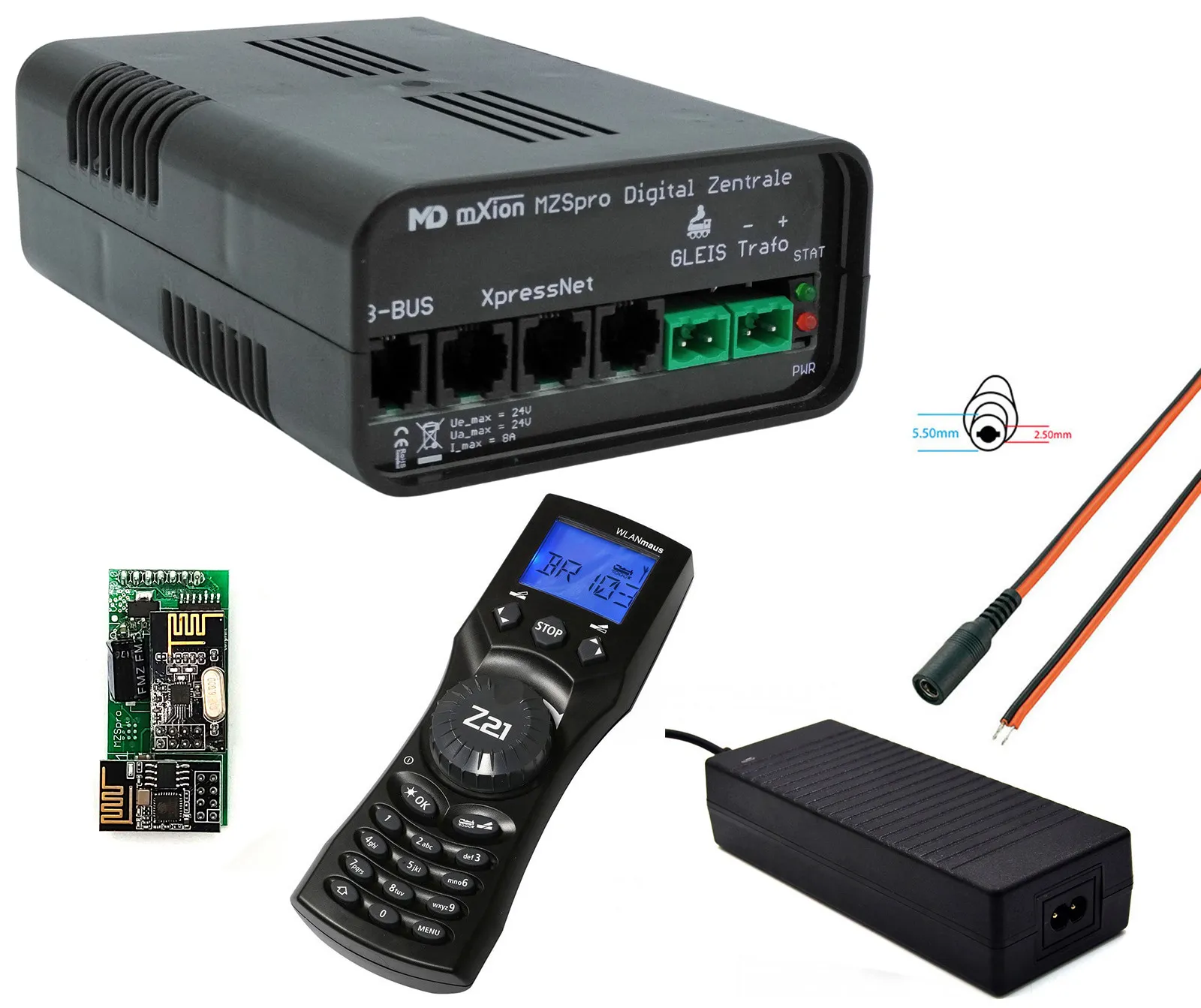

Dieses Set besteht aus einer kleinen, aber sehr leistungsstarken Digitalzentrale (8 A Dauerleistung – 10 A Spitze!), dem für die Funk-Funktion notwendigen Spezial Adapter, einem Roco WLANmaus Funk-Handregler sowie einem Netzteil. Die Reichweite beträgt auf freiem Feld ca. 15 - 20 m. In geschlossenen Räumen mit Betonwänden ca. 10 m. Durch handelsübliche WLAN-Repeater (Verstärker) kann man das System aber auf beliebige Reichweite erhöhen dank der echten WLAN-Technik. Auch die Einbindung ins heimische WLAN ist möglich, wodurch entsprechend der Empfang vom heimischen WLAN abhängt, hiermit kann man die Reichweite durch Wände erhöhen.

Funktionsbeschreibung:

Es ist einfach zu bedienen (Signal-LEDs neben den Anschlüssen der Zentrale bieten zusätzliche Kontrolle) und verfügt über eine Vielzahl von Verwendungsmöglichkeiten.

Die Zentrale kann auch analoge Lokomotiven auf der Anlage steuern. Dazu muss im Handregler die Adresse 9999 eingestellt werden.

Der kabellose Betrieb sorgt garantiert für noch mehr Fahrspaß!

Sie können die Funk-Zentrale auch bequem mit Ihrem Smartphone oder Tablet steuern. Möglich macht dies die Z21-App, die Sie hier herunterladen können:

für Android (Samsung, Huawei usw.)

für Apple (iPhone, iPad)

Die App hat einiges zu bieten: Sie können z.B. Lokbibliotheken anlegen, graphische Anzeigen für Gleisstellpulte nutzen sowie Führerstände Ihrer Loks laden, um optisch live in der Fahrerkabine Ihrer Lieblingslok zu stehen!



2. Funktionsumfang

bis zu 8 Ampere Fahrstrom am Gleis

Spannungsversorgung 12 - 24V DC

Parallele Funktionsauslösung

Analoge Lok auf diigtaler Anlage steuerbar mit Adresse 9999 !!

F0-F68 (69 Funktionstasten aktivierbar)

14, 28, 128 Fahrstufen je Lok einstellbar, Speicherung in der Zentrale

50 Loks gleichzeitig steuer- und speicherbar

Weichenlagenspeicherung und Rückmeldung

Anzeige aller Weichenpositionen, Lokinformationen uvm. an allen Handsteuergeräten

Temperaturüberwachung und Kühlungssystem mit Lüfter (temperaturgesteuert)

Kurzschlussschutz/Überlastschutz

Programmierung möglich (POM, CV lesen, CV schreiben) mit Rückmeldung

Stabile Schraubklemme, einfacher Netzteilstecker

Betriebskontrollleuchte

Aktivitätskontrollleuchte

3x Anschluss für Steuergeräte

1x Boosteranschluss (B-BUS)

Steuerbus mit 1 Ampere (bis zu 31 Eingabe- und Steuergeräte)

100% DCC kompatibel

100% LGB MZS kompatibel

100% mfx kompatibel

WLAN 100% Z21 Funktion mit Zusatzmodul

Rückmeldung mit unseren Rückmeldern über X-Bus oder Funk (nur mit Zusatzmodul möglich)

Rückmeldung über WLAN und 2.4 Ghz Funk mit unserem Zusatzmodul

Kein Router oder Freischaltcode für WLAN nötig, nur unser Zusatzmodul

Plug&Play

3. Wichtige Informationen zur Inbetriebnahme

Bauen Sie die Elektronik sorgfältig nach den Anschlussplänen ein. Die Geräte dürfen nur für die in der Anleitung genannten Funktionen genutzt werden. Eine anderweitige Verwendung, kann zur Zerstörung führen. Bei unsachgemäßem Anschluss erlischt der Garantieanspruch. Diese Geräte sind kein Spielzeug!

4. Anschlüsse



5. Technische Daten

• Spannung: 14 – 24 V DC
• !Nur Gleichstromtrafos nutzen!
• Stromaufnahme: 50 mA, abgeschaltete Stufe
• Maximaler Gesamtstrom: 8 A Dauerleistung; 10 A kurzzeitig
• Maximale Stromabgabe: 3 A
• Temperaturbereich: -40 – 60 °C
• Abmaße LxBxH: 9,5 x 13,5 x 4,5 cm

Tipp: Sollten Ihnen die 6 A nicht ausreichen, können Sie die Zentrale mit unserem Digital Booster 84006000 und dem CDE Bus-Adapter 84006017 kombinieren - Für noch mehr Power!
6. Das Schaltnetzteil
Das leistungsstarke Schaltnetzteil ist sehr gut für die Stromversorgung von Spur-G-Anlagen geeignet


6.1 Technische Daten des Netzteils

•

• Spannung: 24V DC Gleichspannung
• Steckverbindung: 5.5x2.5mm
• Stromstärke: 5A
• Eingangsspannung: AC 230V
• Nutzleistung : 120W
• Netzkabel im Lieferumfang enthalten

7. Der Anschlussadapter für Schaltnetzteile
Adapterkabel zum Anschließen des Netzteiles

7.1 Technische Daten des Anschlussadapters

• Zwillingsleitung: 2 x 0,4 mm²
• Anschluss A: Niedervolt-Buchse
• Anschluss B: Kabel, offenes Ende
• Kabellänge: 2 m
• Typ: DC-2G25-XL
• Farbe: Rot, Schwarz
• Herst.-Teilenr.: 93025c181
• Inhalt: 1 St.
• Bauform: Buchse, gerade
• Öffnungs-Ø: 5.5 mm
• Stift-Ø: 2.5 mm
• Kategorie: Niedervolt-Anschlusskabel
• Länge: 2 m
• Nennstrom: 5 A

Die folgende Firma hat die Digitalzentrale für Modell-Land hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)

Die folgende Firma hat das Schaltnetzteil hergestellt:
ML-Train GmbH, Hauptstr. 17, 29389 Bad Bodenteich
(WEEE: DE40042204)

Wichtige Hinweise zur Einrichtung

Begleitheft Digitalzentrale
Bedienungsanleitung Digitalzentrale
PC-Software für die Zentrale (MD-DCC-Tool)
Bedienungsanleitung WLANmaus
Begleitheft Funk-Adapter
Bedienungsanleitung Funk-Adapter
Bedienungsanleitung Roco 10813
