Gestänge rechts für Dampflok Brockenlok DRG Fünfkuppler BR 99.22 Spur-G LGB 26814-M047

Das Ersatzteil E252686 (LGB 26814-M047) umfasst das vollständige Gestänge der rechten Lokseite für die Spur-G-Dampflok Brockenlok DRG Fünfkuppler BR 99.22 (LGB 26814). Das Set besteht aus grau eingefärbten Gestängeteilen mit roten Einlagen sowie roten und schwarzen Kunststoffteilen.

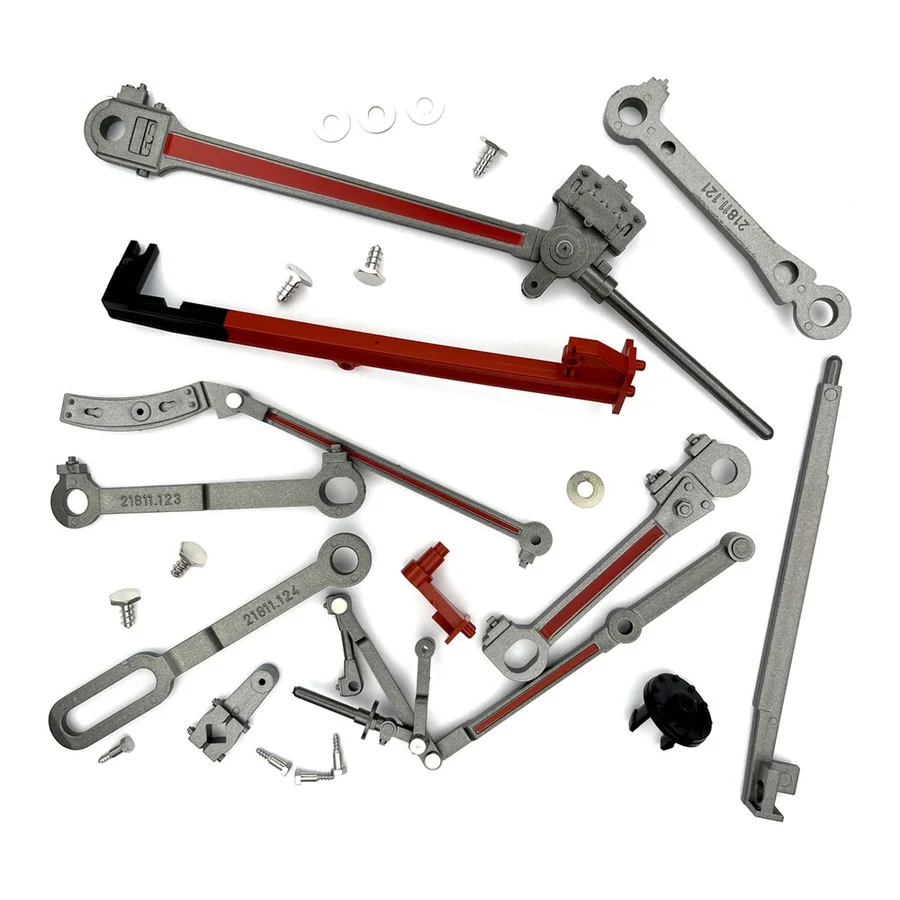

Erkennbare Bestandteile laut Abbildung:

• Treibstange mit roter Einlage und Lagerauge
• Kuppelstangen, teils mit eingeprägten Teilenummern (21811.121, 21811.123, 21811.124)
• Schwinge mit Steuerungsstangen der Heusinger-Steuerung
• Kreuzkopf mit Kolbenstange
• Rote Kreuzkopfführung bzw. Gleitbahnträger mit schwarzem Ende
• Kleine Kunststoff-Anbauteile in Rot und Schwarz
• Kurbelzapfenschrauben, Befestigungsschrauben und Unterlegscheiben

Das Teil dient zum Austausch bei gebrochenen, verbogenen oder verlorenen Gestängekomponenten sowie zur Instandsetzung nach Verschleiß an den Lageraugen. Da das komplette Seitengestänge geliefert wird, lässt sich die rechte Seite vollständig erneuern. Die Teilenummern 21811.xxx weisen darauf hin, dass baugleiche Gestängeteile in der Regel auch in anderen Varianten der LGB-Fünfkuppler-Baureihe 99.22 bzw. 99.23-24 eingesetzt werden.

Montagehinweis: Die Stangen werden mit den beiliegenden Kurbelzapfenschrauben an den Treibrädern befestigt. Achten Sie beim Einbau auf die korrekte Reihenfolge der Stangen auf den Zapfen sowie auf den Einsatz der Unterlegscheiben. Kleinteile enthalten – nicht für Kinder unter 14 Jahren geeignet.

Bitte prüfen Sie vor dem Kauf anhand der Explosionszeichnung bzw. Bedienungsanleitung Ihres Modells, ob die Ersatzteilnummer 26814-M047 / E252686 für Ihre Lok vorgesehen ist.
