Gestänge links komplett für Dampflok Brockenlok DRG Fünfkuppler BR 99.22 Spur-G LGB 26816-M046

Das Ersatzteil E332644 umfasst das komplette Gestänge der linken Lokseite für die Spur-G Dampflok Brockenlok DRG Fünfkuppler BR 99.22 nach LGB-Vorbild. Es ersetzt beschädigte, verbogene, gebrochene oder verlorene Teile der Steuerung und des Triebwerks.

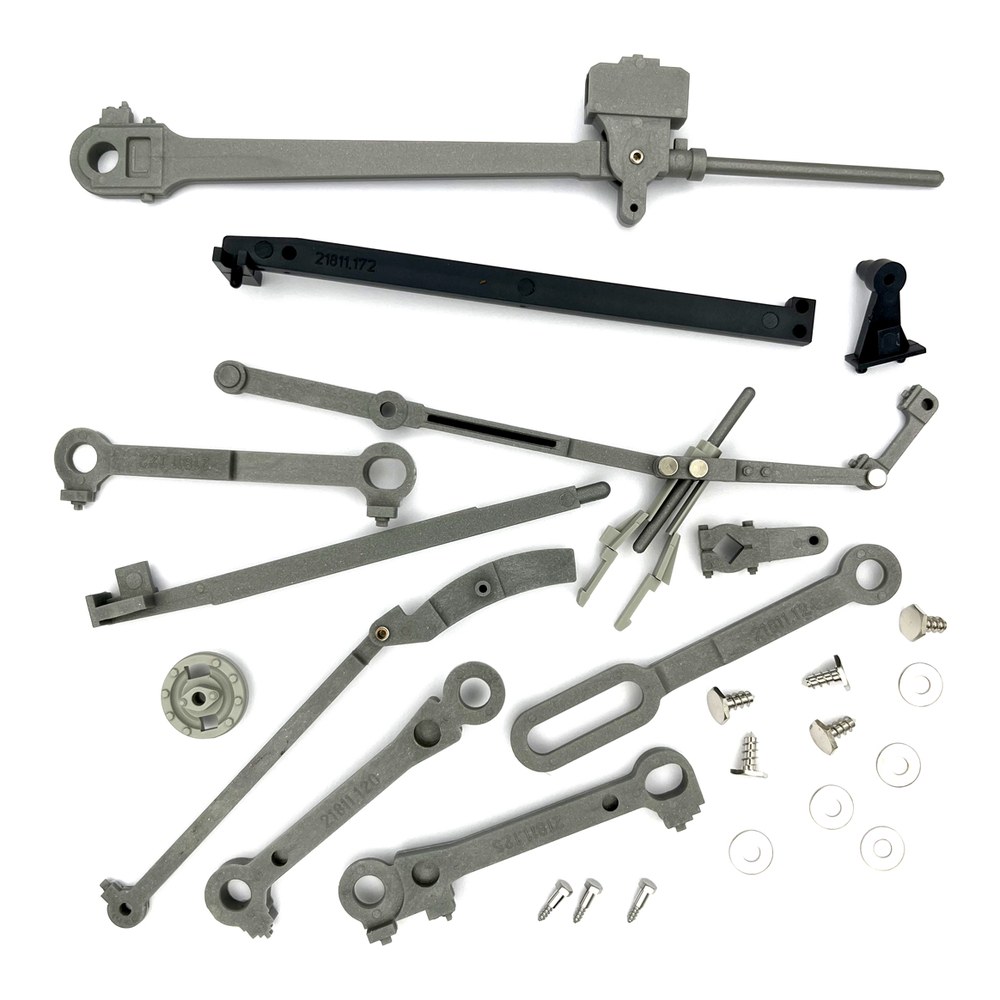

Laut Abbildung enthalten:

• Treibstange mit Kreuzkopf und Kolbenstange
• Kuppelstangen in grauer Ausführung (u.a. mit Prägungen 21811.120, 21811.123, 21811.124)
• Steuerungsteile: Schwinge, Schwingenstange, Steuerstange, Voreilhebel und Kreuzkopfführung
• Gleitbahn bzw. Halterung in Schwarz (Prägung 21811.172) sowie schwarzes Lagerteil
• Gegenkurbel bzw. Kurbelscheibe
• Kurbelzapfenschrauben, kleine Befestigungsschrauben und Unterlegscheiben

Die Prägungen 21811.xxx weisen darauf hin, dass die Bauteile ursprünglich aus der Konstruktion der LGB Fünfkuppler-Baureihe 99.22 stammen. Das Gestänge wird in der Regel in der LGB 26816 sowie in baugleichen Varianten der Brockenlok bzw. BR 99.22 (u.a. Modelle der Reihe 2181x/2681x) verwendet. Eine Verwendung in anderen Modellen ist nur bei identischer Ersatzteilnummer gegeben.

Montagehinweis: Die Montage erfordert das schrittweise Lösen der vorhandenen Kurbelzapfenschrauben und eine exakte Ausrichtung von Gegenkurbel und Steuerung, um ein Klemmen des Triebwerks zu vermeiden. Achten Sie auf die korrekte Reihenfolge der Unterlegscheiben.

Hinweis: Bitte prüfen Sie vor dem Kauf anhand der Explosionszeichnung bzw. Bedienungsanleitung Ihres Modells, ob die Ersatzteilnummer 26816-M046 bzw. E332644 übereinstimmt.
