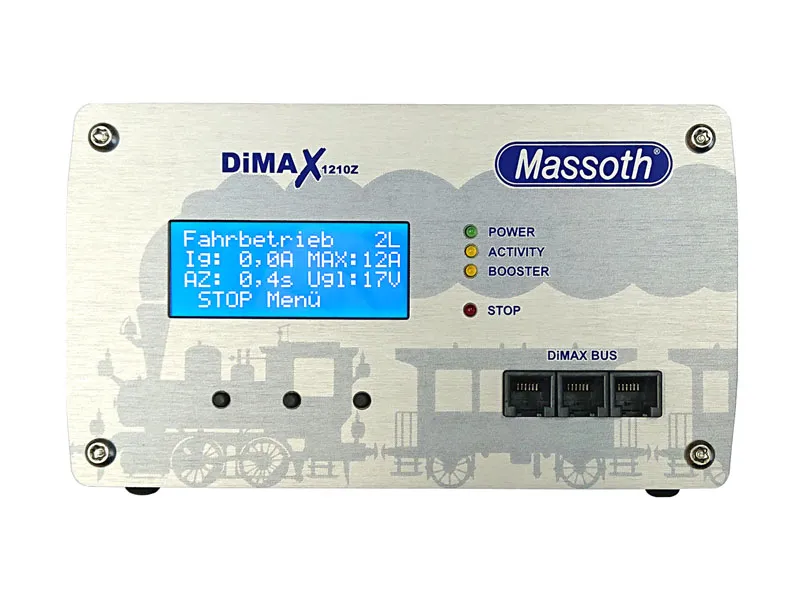

DiMAX 1210Z Digitalzentrale für die Spur-G Massoth 8136501

Zentrale mit der 2.4GHz Funkfirmware Version 2.0

Basierend auf der großen DiMAX 1200Z Digitalzentrale leistet die kompakte Zentrale DiMAX 1210Z bis zu 12 Ampere. Durch die externe Spannungsversorgung kann die Zentrale für jede Spurweite von Z bis G individuell genutzt werden. Die einstellbare Endstufe (4; 7 und 12 Ampere) kann optimal für die unterschiedlichsten Anlagengrößen angepasst werden. Die Zentrale besitzt eine einstellbare Spannungsregelung von 14-22V. Neben der Regelung gibt es als Sicherheit eine zusätzliche Überspannungsbegrenzung. Damit ist die Zentrale nun auch für den Indoor-Bereich mit HO,N oder ähnlichen Spurweiten geeignet. Im Auslieferungszustand ist bereits das neue MASSOTH® Busprotokoll installiert.

Natürlich verfügt die Zentrale über einen temperaturgesteuerten Lüfter. Durch die PC Schnittstelle können direkt neuste Firmwareupdates und Funktionserweiterungen direkt eingespielt werden. Dadurch bleibt die Zentrale auch in Zukunft immer auf dem neusten Stand. Eine Boosterschnittstelle ist integriert. Auch an der DiMAX 1210Z kann der MASSOTH Buswandler für die Steuerung per LGB® MZS II Steuerkomponenten eingesetzt werden.


Eigenschaften

• bis zu 12 Ampere Fahrstrom am Gleis (abhängig vom Netzteil)
• einstellbarer maximaler Fahrstrom in den Stufen 4; 7 oder 12 Ampere (zum Anpassen an die Anlagengröße)
• Versorgungsspannung: 16-24 DC
• einfach ablesbares Display in modischem Design (mit blauer Hintergrundbeleuchtung)
• wahlweise parallele oder serielle Funktionsdatenübertragung (für jede Lok einzeln konfigurierbar)
• thermischer Überlastschutz / automatischer Überhitzungsschutz
• temperaturgesteuerter Lüfter
• automatischer Kurzschlussschutz (variable Zeit bis zur Abschaltung bei Kurzschluss)
• zusätzlicher Programmiergleisausgang (mit 2 Ampere)
• Betriebskontrollleuchte
• Aktivitätskontrollleuchte
• Boosterkontrollleuchte
• STOP/NOTHALT-Kontrollleuchte
• Taste mit STOP-Funktion während des Betriebs
• einfache Navigation durch das Menü mit 3 Tasten
• 2 x Anschluss für Steuergeräte (2 auf der Frontseite)
• 1 x Boosteranschluss auf der Rückseite für DiMAX und LGB© Booster
• Steuerbus mit 2 Ampere (bis zu 31 Eingabe- und Steuergeräte)
• Steuerbusprotokoll wahlweise MASSOTH® oder LGB® MZS II
• Steuerung über DiMAX - oder LGB® MZS-Komponenten (Lokhandy, Universalhandy, etc...)
• PC-INTERFACE (USB) für Firmwareupdates aller DiMAX-Buskomponenten (Zentrale, Handys, etc...)
• kostenlose Firmwareupdates per Internet
• MASSOTH Gleisprotokoll 100% kompatibel zu NMRA DCC
• LGB® MZS Gleisprotokoll kompatibel zu NMRA DCC
• externe Spannungsversorgung mit 16 bis 24 Volt Gleichspannung
• hochwertiges Gehäuse mit gebürsteter Aluminiumfront- und Rückplatte
• ausführliche Bedienungsanleitung (auch als PDF erhältlich)
• CE-zertifiziert

Hinweis: Um Sound-/Firmwareupdates an Decodern durchzuführen wird ein PC Modul benötigt!


Bedienungsanleitung von 2021
