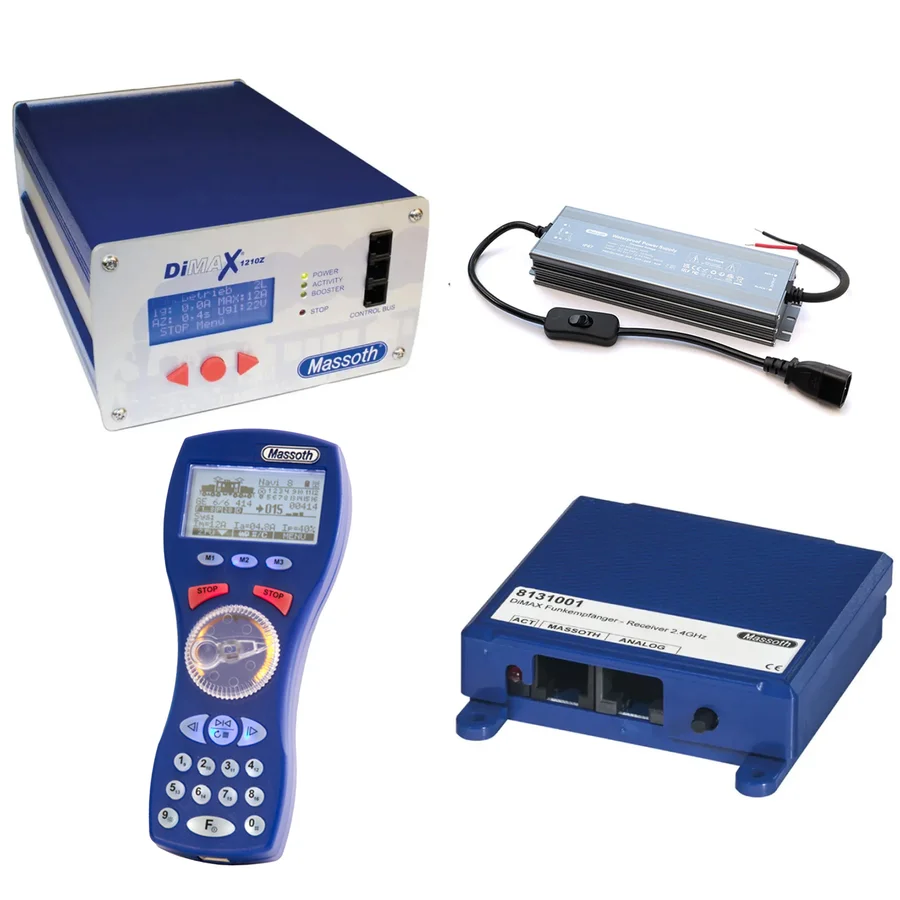

Komplettset mit Digitalzentrale, Schaltnetzteil, Navigator und Funkempfänger. 2.4GHz Funkfirmware Version 2.0
Beschreibung:

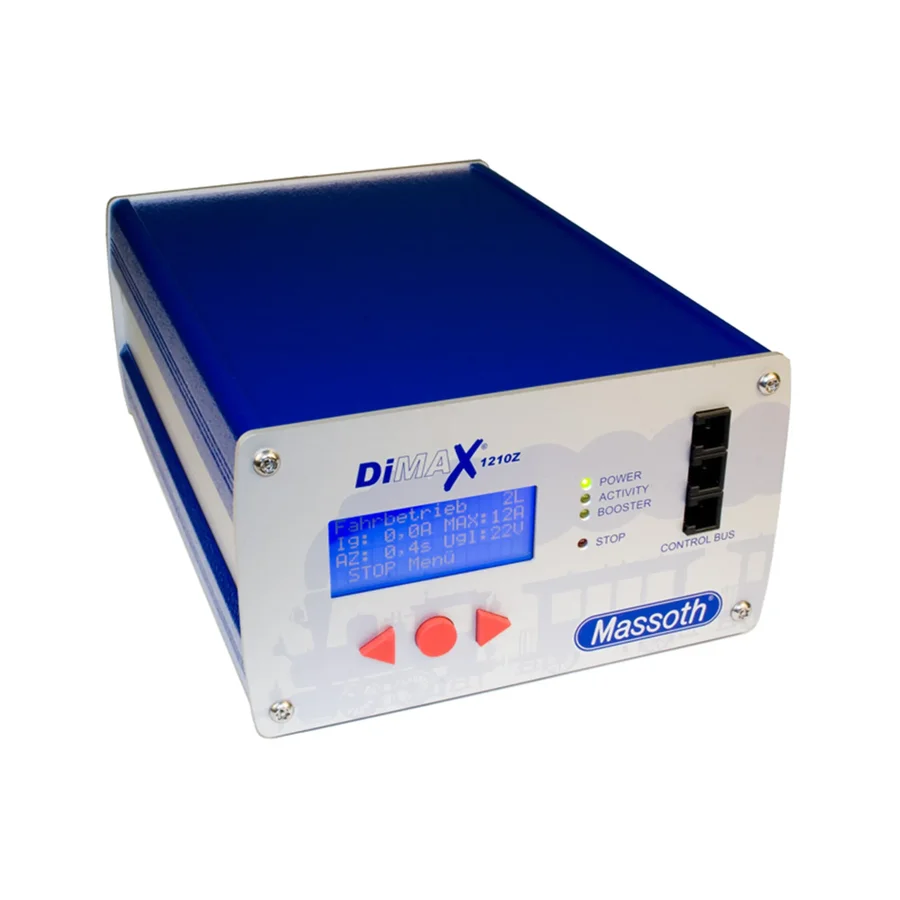

DiMAX 1210Z Digitalzentrale Massoth 8136501Die DiMAX 1210Z basiert auf der bewährten Technik der großen 1200Z Digitalzentrale und bietet trotz kompakter Bauform eine Leistung von bis zu 12 Ampere. Dank externer Spannungsversorgung lässt sich die Zentrale flexibel für sämtliche Spurweiten von Z bis G einsetzen. Die Endstufe ist in drei Stufen (4, 7 oder 12 Ampere) einstellbar und kann somit optimal an die jeweilige Anlagengröße angepasst werden. Eine regelbare Ausgangsspannung von 14 bis 22 V ermöglicht den vielseitigen Einsatz – auch im Indoor-Bereich mit H0, N und ähnlichen Spurweiten. Eine integrierte Überspannungsbegrenzung sorgt zusätzlich für Sicherheit. Ab Werk ist bereits das neue MASSOTH® Busprotokoll installiert.
Ein temperaturgesteuerter Lüfter gewährleistet ein effizientes Wärmemanagement. Über die integrierte PC-Schnittstelle lassen sich aktuelle Firmwareupdates sowie neue Funktionen bequem aufspielen – für dauerhafte Zukunftssicherheit. Eine Boosterschnittstelle ist vorhanden, ebenso wie die Kompatibilität mit dem MASSOTH Buswandler zur Nutzung von LGB® MZS II Steuerkomponenten.
bis zu 12 Ampere Fahrstrom (je nach Netzteil)einstellbare Endstufe: 4, 7 oder 12 AmpereVersorgungsspannung: 16–24 V DCmodernes, gut ablesbares Display mit blauer HintergrundbeleuchtungFunktionsdatenübertragung wahlweise seriell oder parallel (pro Lok konfigurierbar)integrierter thermischer Überlast- und Überhitzungsschutztemperaturabhängig gesteuerter Lüfterautomatischer Kurzschlussschutz mit anpassbarer Reaktionszeitseparater Programmiergleisausgang (2 Ampere)Betriebs-, Aktivitäts- und BoosterkontrollleuchteSTOP/NOTHALT-Kontrollanzeige und zugehörige Tasteintuitive Menüführung über 3 Tasten2 Steuergeräteanschlüsse an der Frontseite1 Boosteranschluss (Rückseite) für DiMAX und LGB® BoosterSteuerbus mit 2 Ampere Leistung für bis zu 31 Eingabe- und Steuergerätewahlweise Steuerbusprotokoll: MASSOTH® oder LGB® MZS IIkompatibel mit DiMAX- und LGB® MZS-Steuergeräten (z.?B. Lokhandy, Universalhandy)USB-PC-Schnittstelle für zentrale Firmwareupdates aller DiMAX-Buskomponentenkostenlose Firmwareupdates über das Internet verfügbarMASSOTH Gleisprotokoll vollständig NMRA DCC-kompatibelLGB® MZS Gleisprotokoll ebenfalls DCC-kompatibelexterne Stromversorgung mit 16–24 V Gleichspannungrobustes Gehäuse mit gebürsteter Aluminium-Front und -Rückseitedetaillierte Bedienungsanleitung (auch als PDF verfügbar)CE-zertifiziertHinweis: Für Sound- und Firmwareupdates an Decodern wird ein PC-Modul benötigt!

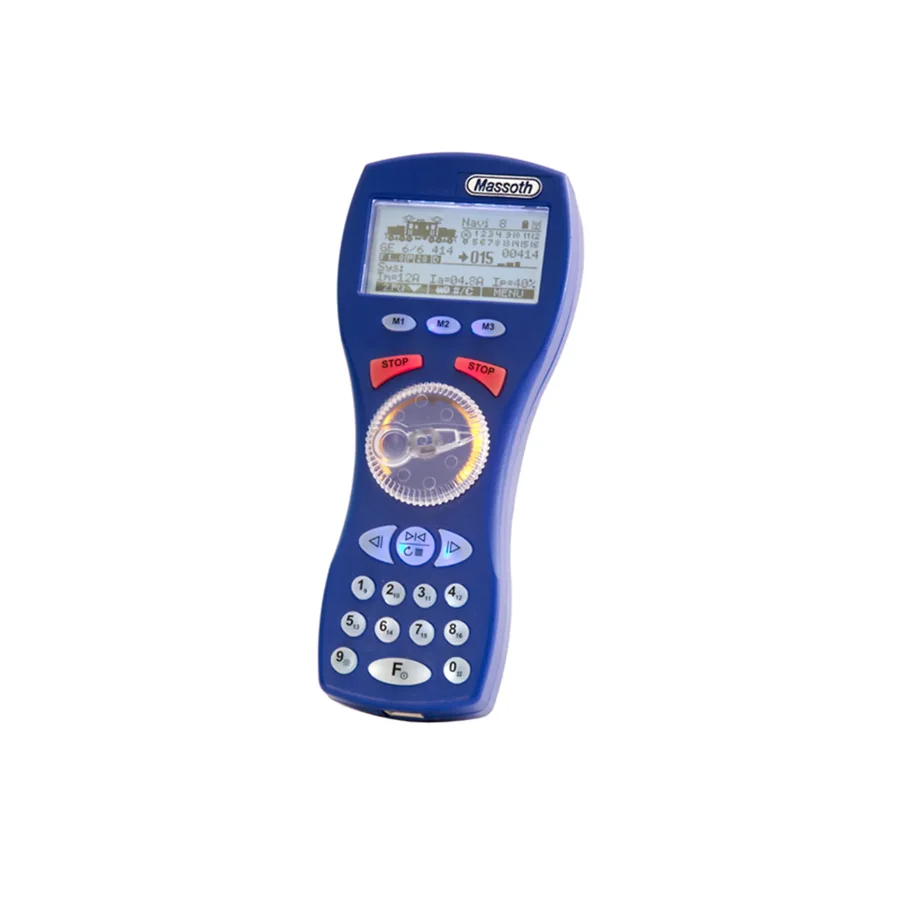

DiMAX Navigator 2.4 GHz Massoth 8134801Erleben Sie maximale Kontrolle mit dem DiMAX Navigator – dem Handregler der neuen Generation. Mit seinem erweiterten Funktionsumfang setzt dieses Steuergerät neue Maßstäbe: Es ermöglicht gleichzeitig die Steuerung von Lokomotiven und das Schalten von Weichen – für ein besonders dynamisches und realistisches Fahrerlebnis. Das ergonomisch geformte Gehäuse wurde so konzipiert, dass es angenehm in der Hand liegt. Dank des symmetrischen Designs eignet sich der DiMAX Navigator gleichermaßen für Links- wie für Rechtshänder und bietet eine intuitive Bedienung. Ein großzügiges Grafikdisplay mit Hintergrundbeleuchtung stellt alle relevanten Informationen zur aktuell gesteuerten Lok übersichtlich dar – wahlweise in einer frei einstellbaren Sprache. Die Tastatur ist blau-weiß beleuchtet, dimmbar und schaltbar, wodurch auch ein sicherer Betrieb bei Nacht gewährleistet ist. Der Drehregler verfügt über eine funktionsabhängige Beleuchtung in unterschiedlichen Farben. Lokomotiven namhafter Hersteller können individuell benannt und mit passendem Symbol auf dem Display dargestellt werden. Auch Funktionen wie Lichtstatus, Fahrstufe und weitere Betriebsparameter werden klar ersichtlich angezeigt. Der DiMAX Navigator ist zudem für den Einsatz im bidirektionalen Funksystem ausgelegt und ermöglicht eine stabile Funkverbindung mit einer Reichweite von bis zu 100 Metern.

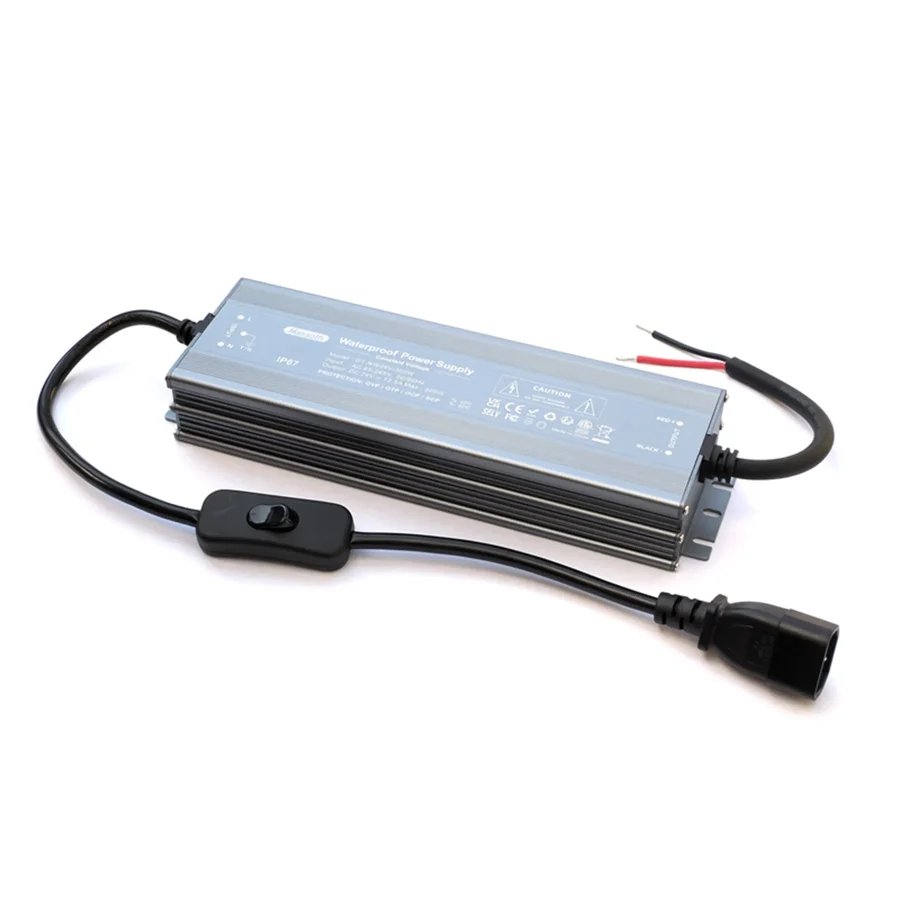

DiMAX Schaltnetzteil 24 V 12,5 A Massoth 8135611Mit einer stabilen Ausgangsleistung von 24 V und 12,5 A eignet sich dieses DiMAX Schaltnetzteil ideal für leistungsintensive Spur-G-Anwendungen. Speziell abgestimmt auf die Anforderungen der DiMAX Produktserie, stellt es die optimale Stromversorgung für Digitalzentralen wie die 1210Z sowie den Digitalbooster 1202B dar. Es ersetzt die bisherigen, nicht mehr verfügbaren Modelle 8135501 und 8135601. Ein integrierter Netzschalter ermöglicht das komfortable Ein- und Ausschalten. Dank Schutzklasse IP67 ist das Netzteil gegen Staub und Wasser geschützt – ausgenommen hiervon sind Steckerkupplung und Schalter. Die Auslieferung erfolgt mit länderspezifischem Netzstecker für Deutschland, Schweiz, Großbritannien oder die USA. Bitte beachten Sie die entsprechende Bestellnummer.

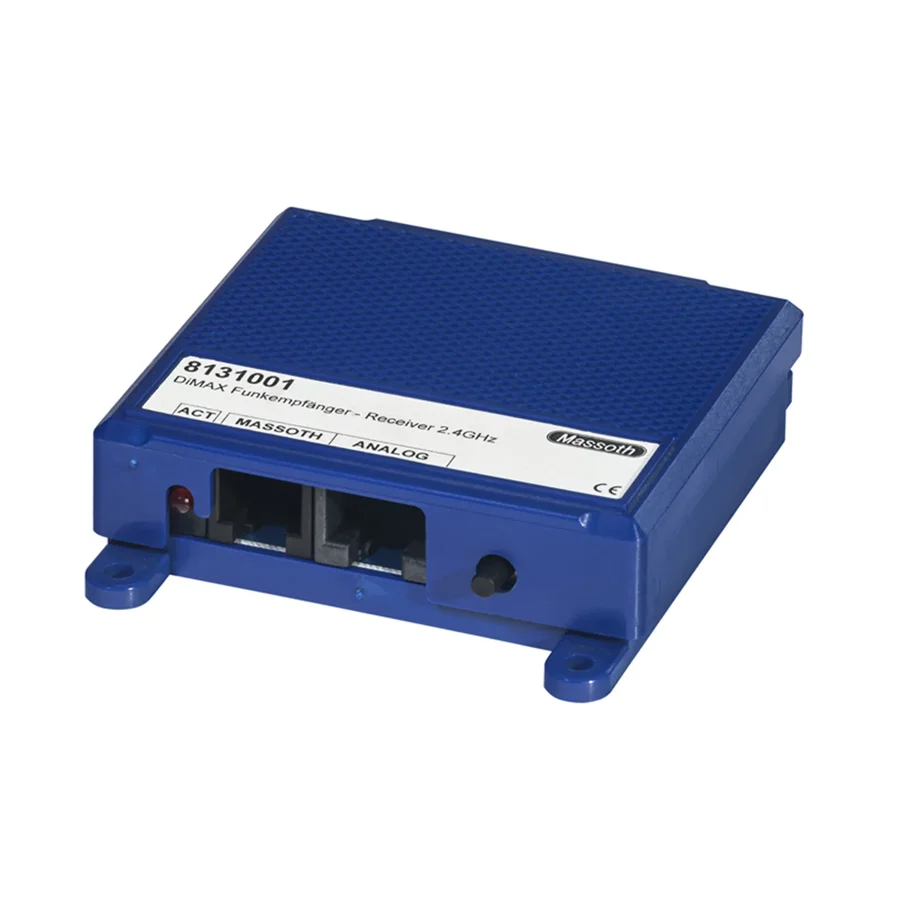

DiMAX Funkempfänger 2.4 GHz Massoth 8131001Der moderne DiMAX Funkempfänger arbeitet im international nutzbaren 2.4-GHz-Bereich und ist somit weltweit einsetzbar. Aktuell können bis zu vier Funkgeräte gleichzeitig verbunden werden. Der Empfänger ist kompatibel mit Zentralen mit Massoth-Bus (z.?B. DiMAX 800Z, 1200Z, 1210Z, LGB 55006, PIKO 35010) sowie mit analogen Fahrreglern wie dem LGB 51070, 51079 oder dem PIKO 35002. Im Freien liegt die Reichweite bei bis zu 100 Metern. Eine klassische Stabantenne ist nicht mehr notwendig, da diese nun intern verbaut ist.
Bedienungsanleitung Digitalzentrale 8136501 von 2021 Bedienungsanleitung Navigator 8134801 Bedienungsanleitung Funkempfänger 8131001
