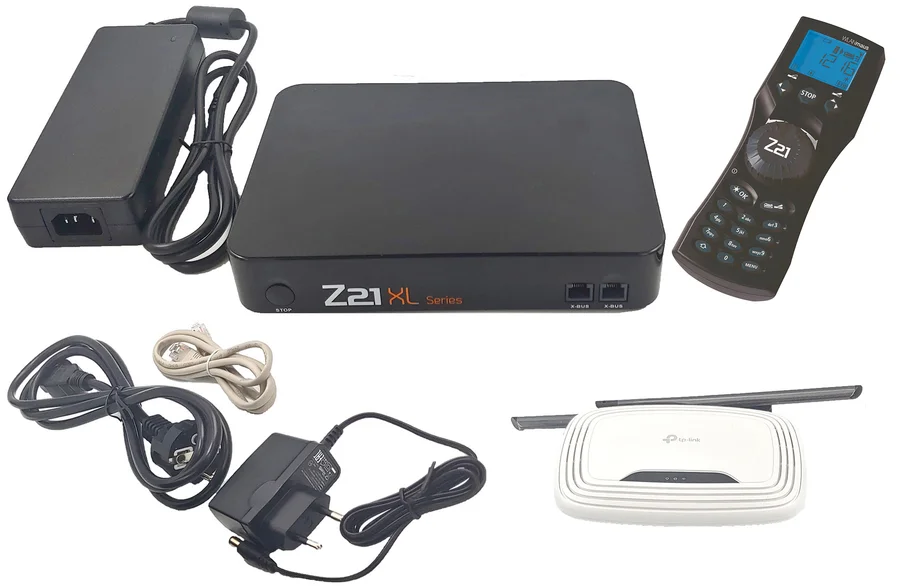

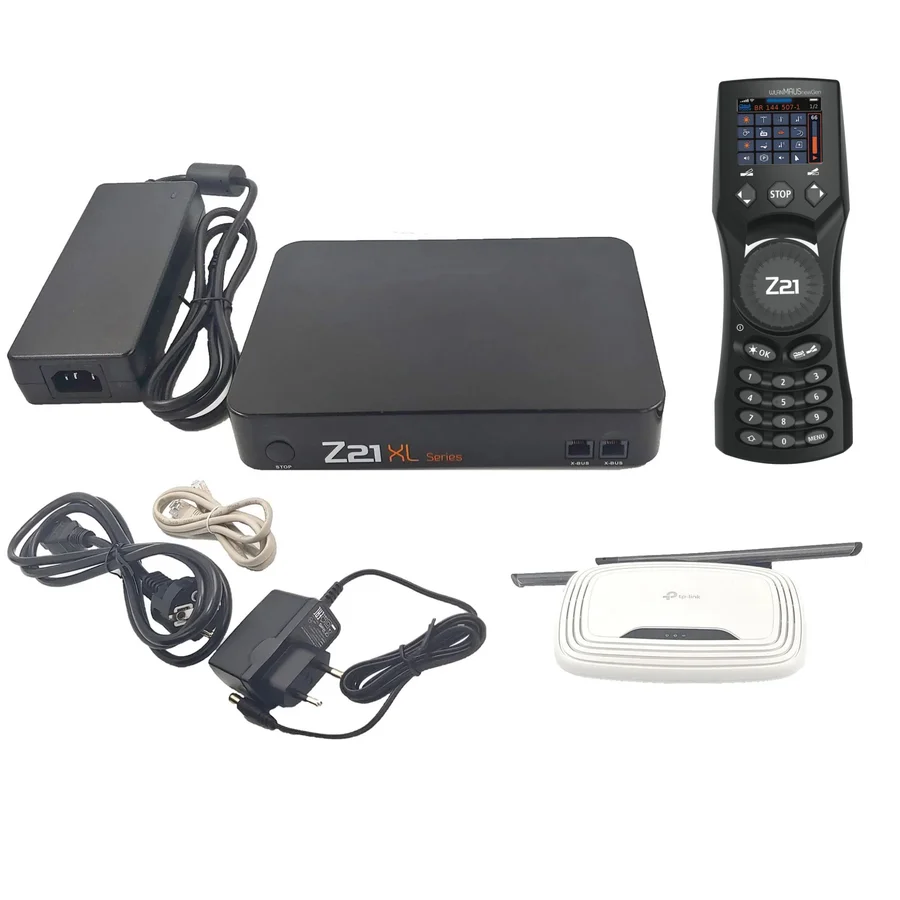

Z21 XL Zentrale 6A mit Netzteil, WLAN und Funkhandy für die Spur-G Roco 108701

Z21 XL Zentrale 6A mit Netzteil und WLAN für die Spur-G Roco 10870

Mit dem Z21-Digitalsystem wird Modellbahnsteuerung so einfach und spannend wie nie:
Lokomotiven, Weichen und Digitalkomponenten lassen sich damit einfach und bequem von Ihrem Smartphone oder Tablet-PC aus steuern – mit maximalem Fahrspaß von der ersten Sekunde an!

Das Z21-Digitalsystem setzt sich aus diesen Bausteinen zusammen:

Die Z21-Digitalzentrale ist eine leistungsfähige Multiprotokoll-Zentrale neuester Generation. Sie gliedert sich perfekt in Ihre Anlage ein und ermöglicht es Ihnen, Lokomotiven und Digitalkomponenten einfach und bequem per Smartphone, Tablet-PC oder MULTIMAUS zu steuern.

Die Z21 App ist eine universelle Steuersoftware für Android- und iOS-basierte Smartphones und Tablet-PCs. Mit der App können Sie an Ihrem Smartphone alle Loks mit DCC- oder Motorola-Decoder steuern und Lokbibliotheken, Lokomotiven, Lokfunktionen und Digitalkomponenten programmieren.

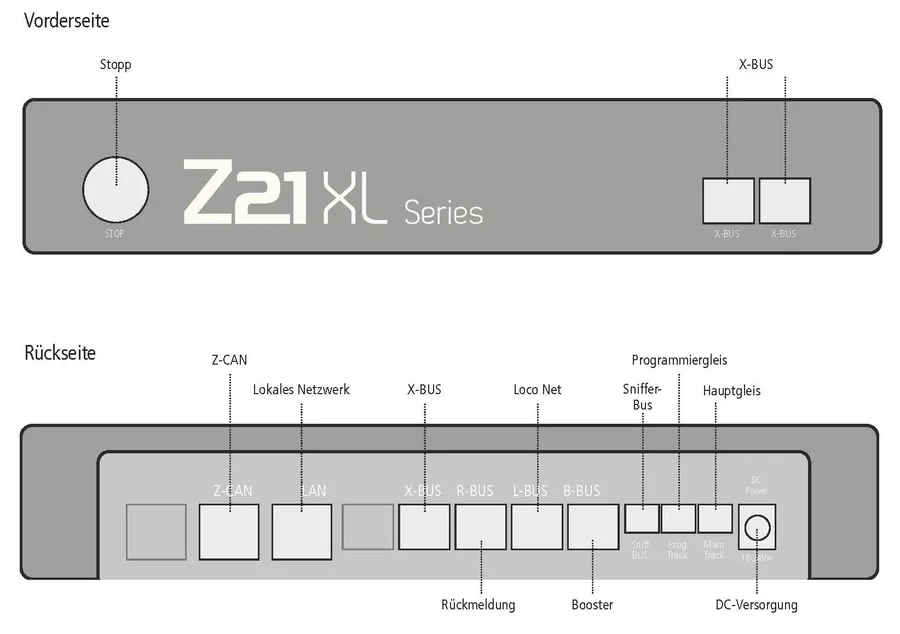

Anschlüsse der Z21 XL Series




So schließen Sie Ihr Z21-Digitalsystem an

1. Platzieren Sie die Z21 XL Series gut zugänglich auf Ihrer Anlage.
2. Die Z21 XL Series wurde ausschließlich für trockene Innenräume entwickelt. Betreiben Sie die Z21 XL Series daher nicht in Umgebungen mit großen Temperatur- und Luftfeuchtigkeitsschwankungen. Die Z21 XL Series sollte keinesfalls in der Nähe von starken Wärmequellen, wie z.B. Heizkörpern oder Orten mit direkter Sonneneinstrahlung, platziert werden.
3. Klemmen Sie die mitgelieferte Klemmbuchse am Anschlussgleis an. Stellen Sie dabei eine gute Kontaktierung sicher.
4. Verwenden Sie Anschlussleitungen mit 0,75mm² bis 1,5mm² (AWG18 - AWG16). Stecken Sie das Kabel Ihres Anschlussgleises in die Gleis-Buchse „Main Track“ der Z21 XL Series.
5. Verbinden Sie das Schaltnetzteil mit der Buchse „DC Power“.
6. Verbinden Sie das Schaltnetzteil der Z21 XL Series mit der Netzsteckdose.

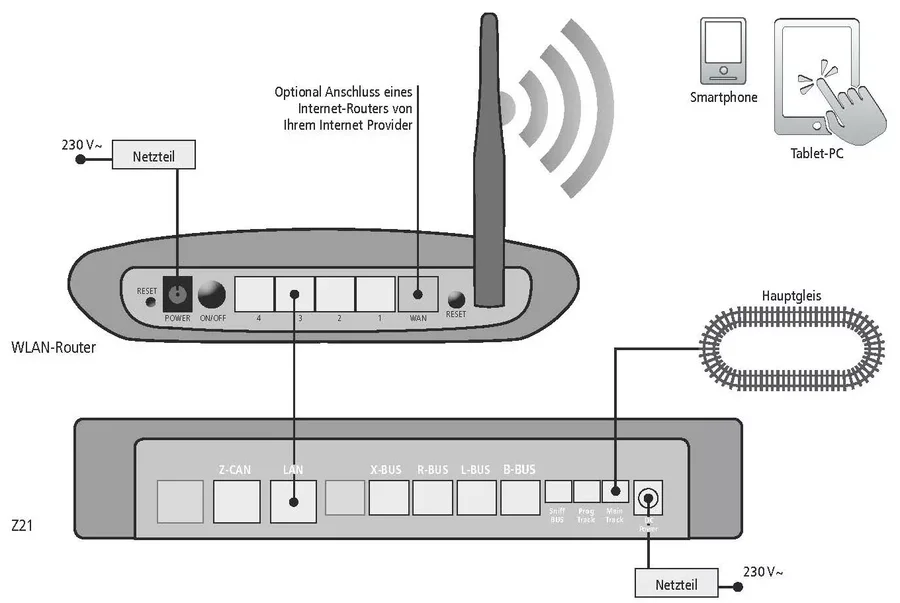

So nehmen Sie den WLAN-Router in Betrieb

Als nächstes schließen Sie die Z21 XL Series an den mitgelieferten WLAN-Router an, um Ihre Anlage über externe Endgeräte wie Ihr Smartphone oder Ihren Tablet-PC steuern zu können.

1. Platzieren Sie den WLAN-Router neben der Zentrale. Wählen Sie den Standort so, dass eine störungsfreie Verbindung zwischen Router und Smartphone oder Tablet möglich ist.
2. Schließen Sie über das mitgelieferte Netzwerkkabel den LAN-Port der Digitalzentrale an einen der LANPorts des WLAN-Routers an.
3. Wenn Sie einen Internetanschluss haben, können Sie den WLAN-Router über den WAN-Port optional mit dem Router Ihres Internet Providers verbinden. Dann haben Sie die Möglichkeit, mit Ihrem Smartphone oder Tablet-PC jederzeit über die bestehende Verbindung auf das Internet zuzugreifen, um Updates zu starten oder Informationen abzurufen.
4. Verbinden Sie den WLAN-Router mit der Netzsteckdose.

Fertig! Ihr Z21-Digitalsystem ist jetzt einsatzbereit. Als nächstes erfahren Sie, wie Sie auf Ihrem Smartphone die Steueranwendung Z21 App installieren und Ihr Smartphone oder Ihren Tablet-PC mit der Z21-Digitalzentrale verbinden.


So installieren Sie die Z21 App

- Stellen Sie sicher, dass Ihr Smartphone oder Tablet-PC mit dem Internet verbunden ist.
- Wenn Sie ein iPad oder ein iPhone oder iPod nutzen, wechseln Sie in den AppStore.
- Nutzen Sie ein Android-Smartphone oder -Tablet, wechseln Sie auf Google Play.
- Suchen Sie mit der Suchfunktion nach der „Z21“. Installieren Sie die App.
- Starten Sie die App. Der Startbildschirm öffnet sich. Los geht’s!

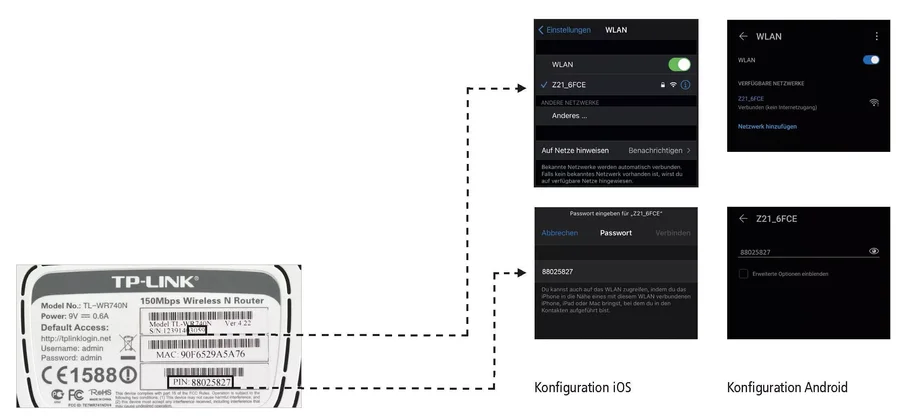

Anmeldung am WLAN

Um Ihr Z21-Digitalsystem mit Ihrem Smartphone oder Tablet zu steuern, müssen Sie das Gerät am WLAN-Router anmelden:

- Schließen Sie Router und Zentrale gemäß Quick-Start-Guide an.
- Wechseln Sie am Smartphone/Tablet in die Netzwerk-Einstellungen.
- Das Z21-WLAN erscheint in der Liste der Netzwerke in Reichweite.
- Das Netzwerk heißt „Z21_wxyz“, wobei wxyz die Endziffern der Router-Seriennummer (s. Feld „S/N“ auf der Router-Unterseite) sind.
- Tippen Sie auf den Netzwerknamen.
- Geben Sie nun das Passwort für die Netzwerkanmeldung ein. Sie finden es im Feld „PIN“ an der Unterseite des Routers.
- Fertig!




Anschluss zusätzlicher Steuergeräte

Wahrscheinlich werden Sie Ihr Z21-Digitalsystem am liebsten mit Ihrem Smartphone oder Ihrem Tablet-PC steuern. Natürlich können Sie die kabellose Freiheit mit der Z21 WLANMAUS genießen. An den „X-BUS“- Anschlüssen der Z21 XL Series können Sie Ihre bisherigen MULTIMAUS-Steuergeräte anschließen.

Jedes dieser Steuergeräte kann auf sämtliche Lokomotiven und Digitalkomponenten zugreifen. Sie können damit jederzeit Lokomotiven, die von einem anderen Gerät aus gesteuert werden, übernehmen, indem Sie in der Z21 App einfach eine beliebige Funktion der entsprechenden Lok auswählen oder den Fahrregler der Lok betätigen.

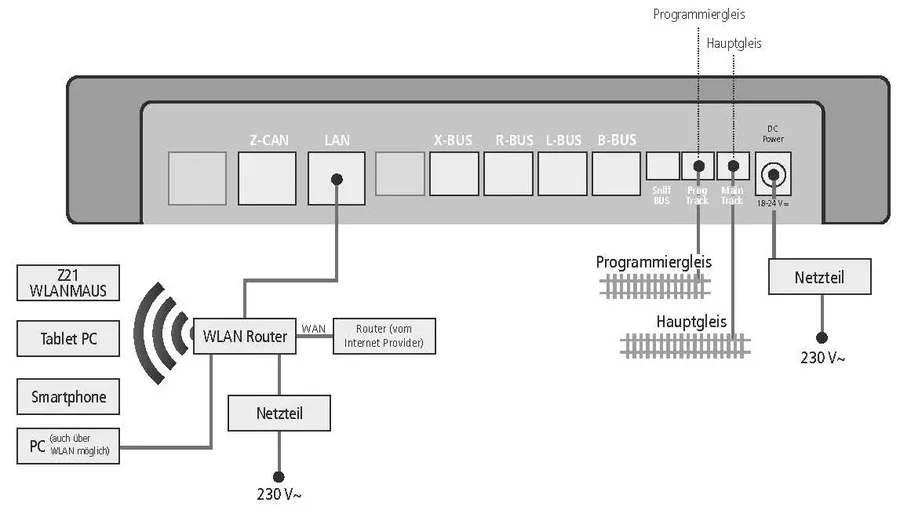

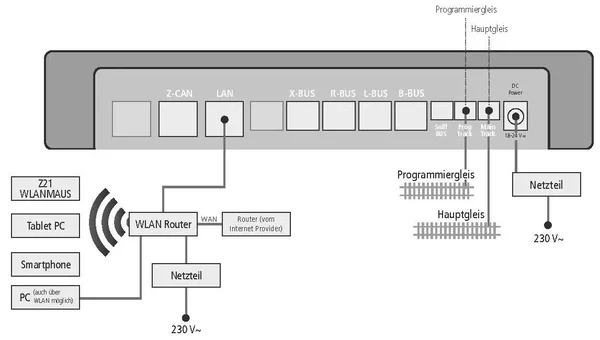

Programmier- und Hauptgleis

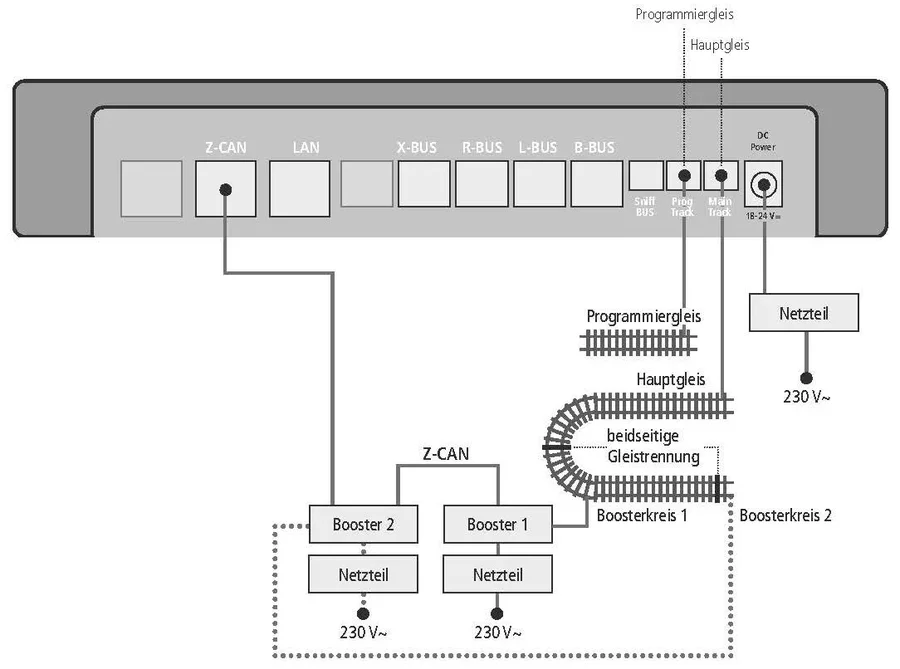

Fahren mit Booster

Wenn Ihre Anlage öfter abschaltet, ohne dass eine Lok oder ein Wagen entgleist ist oder sich Fehler in der Verdrahtung eingeschlichen haben, liegt in der Regel eine Überlastung durch zu viele Verbraucher vor. Abhilfe schafft in diesem Fall ein Z21 XL BOOSTER (Art.-Nr. 10869), der weitere Energie zur Verfügung stellt.

Unterteilen Sie die Anlage in zwei Versorgungsabschnitte mit ungefähr gleichem Stromverbrauch. Trennen Sie die Gleise beidseitig.

An den Z-CAN können mehr als 20 Z21 XL BOOSTER angeschlossen werden. So können auch sehr große Anlagen versorgt werden.




Bedienungsanleitung



Z21 WLANMAUS newGen Roco 1008001

Die Z21 WLANMAUS newGen ist das digitale Steuergerät als Nachfolger der bewährten Z21 WLANMAUS und richtet sich sowohl an Digitaleinsteiger als auch an erfahrene Modellbahner. Mit einem 2 Zoll Farbdisplay und gestochen scharfer Ablesbarkeit liefert das Gerät alle relevanten Informationen zu Lok- und Weichensteuerung übersichtlich auf einen Blick. Die neu entwickelte Menüstruktur mit direktem Umschalten zwischen Lok- und Weichenmodus sorgt für einen strukturierten Bedienablauf an Ihrer Spur-G-Anlage.

Die Verwaltungskapazitäten sind auf umfangreiche Gartenbahnanlagen ausgelegt: Bis zu 9.999 Lokadressen sowie eine Lokdatenbank für 100 Loks mit 10-stelligen Namen ermöglichen eine strukturierte Fuhrpark-Organisation. Für die Gleisinfrastruktur stehen bis zu 2.048 Magnetartikel sowie 10 Weichenstraßen mit je 10 Weichen zur Verfügung. Wählbare Fahrstufen von 14, 28 oder 128 erlauben die Anpassung an unterschiedliche Decoder-Standards.

Die Ergonomie des Steuergeräts zeigt sich im Bedienkonzept: Ein Endlosregler mit Druckknopf sowie Cursortasten, Funktionstasten und eine Shift-Taste ermöglichen die Ein-Hand-Bedienung direkt an der Anlage. Der Endlosregler ist wahlweise als Endlosregelung oder mit klassischer Nullstellung inklusive Vibrations-Feedback nutzbar – eine praktische Rückmeldung für die präzise Geschwindigkeitssteuerung ohne Blick aufs Display.

Mit 31 Lokfunktionen inklusive Stirnbeleuchtung steuern Sie die zentralen Funktionen Ihrer digitalen Loks direkt und ohne Umwege. Ergänzt wird dies durch eine Lok-Bibliothek mit Artikelfotos aus der Z21-Datenbank, die eine visuelle Zuordnung der Fahrzeuge im Menü erleichtert. Ansichten lassen sich zudem in 3 Größen einstellen, sodass die Darstellung an persönliche Sehgewohnheiten anpassbar ist.

Für die technische Anpassung von Lokparametern steht die CV-Programmierung von CV 1 bis 1024 zur Verfügung – ein Funktionsumfang, der sowohl grundlegende als auch tiefergehende Anpassungen der Lokdecoder abdeckt. Ein Modellbahner, der eine neue Lok in Betrieb nimmt, kann so Fahreigenschaften und Funktionszuordnungen direkt am Gerät justieren, ohne auf zusätzliche Software angewiesen zu sein.

Die Datenübertragung erfolgt per WLAN und schafft kabellose Bewegungsfreiheit rund um die Gartenbahn-Anlage. Die Energieversorgung basiert auf Akkubetrieb mit 3 x AAA Akkus oder Batterien (nicht im Lieferumfang enthalten); das Laden der eingelegten Akkus erfolgt direkt im Gerät über die USB-C Buchse. Für den ununterbrochenen Betrieb steht zudem eine externe Stromversorgung via USB-C zur Verfügung.

Sicherheitsrelevant ist die Nothalt-Funktion, die sowohl für die gesamte Anlage als auch selektiv für eine ausgewählte Lok ausgelöst werden kann. Das integrierte Einstellungsmenü unterstützt sowohl Z21-Zentralen als auch smartRail-Anlagen, wodurch das Gerät in unterschiedlichen digitalen Systemumgebungen einsetzbar ist. Die Bedienung ist zudem in 10 Sprachen wählbar.

Die Z21 WLANMAUS newGen ist spurneutral einsetzbar und eignet sich damit für den Einsatz in Ihrer Spur-G-Gartenbahn. Im Lieferumfang enthalten ist die Bedienungsanleitung.

Einrichtung WLAN-Maus an die Zentrale
Bedienungsanleitung Z21 WLANMAUS newGen
