Dieses Set umfasst 2 Messing R3 Weichen mit je 3 Schraubverbindern, welche mit allen Spur G Gleissystemen kombinierbar sind. Zusätzlich enthält es 2 digitale Weichenantriebe und 2 gratis Weichenheizungen.
Weitere Videos anzeigen

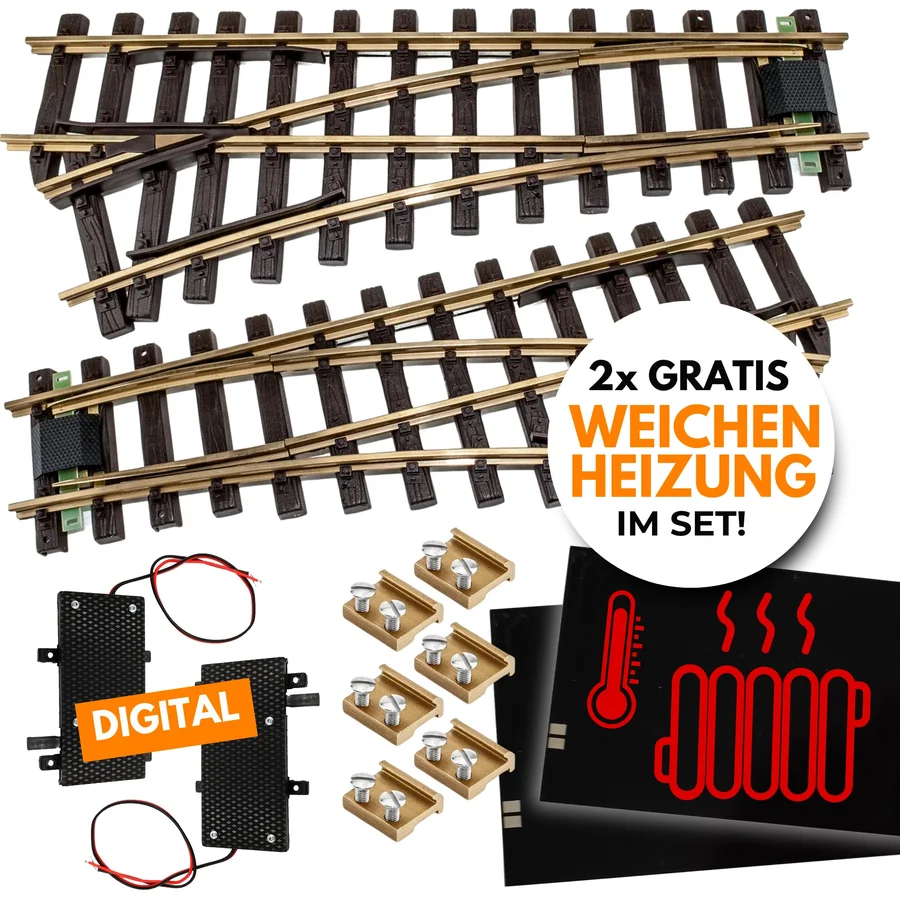

Weichen Messing R3 Set mit 2 digitalen Antrieben und 2 Gratis Weichenheizungen ML-Train 8200232 Dieses Set umfasst zwei Weichen (rechts, R3 R120 cm und links, R3 R120 cm), jeweils mit drei Schraubschienenverbindern (15 mm). Zusätzlich sind 2 digitale Weichenantriebe und 2 gratis Weichenheizungen enthalten.

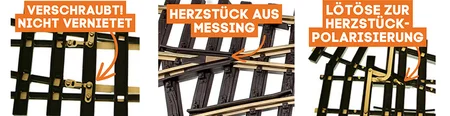

1x Weiche rechts Messing R3 mit Verbinder ML-Train 8921265 und 1x Weiche links Messing R3 mit Verbinder ML-Train 8921255 Die Weichen (rechts, R3 R120 cm und links, R3 R120 cm) werden mit je drei Schraubschienenverbindern (15 mm) geliefert, die eine sichere und langlebige Verbindung gewährleisten. Das Gleisbett besteht aus strapazierfähigem HDPE-Kunststoff, während das Schienenprofil aus robustem Messing gefertigt ist, was für langanhaltende Stabilität sorgt.
Die 15 mm langen Schienenverbinder mit Schwalbenschwanzführung sorgen für eine sichere und stabile Verbindung der Schienenprofile. Gefertigt aus massivem Messing, ermöglichen sie eine schnelle Montage, die optimale Leitfähigkeit und Stabilität gewährleistet. Die Montage erfolgt bequem von oben, ohne die Gleise auseinanderziehen zu müssen, und die Verbinder dienen zugleich als Gleisanschlussklemmen. Zwei Lötösen (ML-Train 8900110) erleichtern das Anschließen des Anschlusskabels (ML-Train 8150160) am Verbinder.
Die folgende Firma hat die Weichen und Schienenverbinder für ML-Train hergestellt: Train Line Gartenbahnen GmbH, Hüllerstraße 25, 32278 Kirchlengern
Störungsfreier Modellbahnbetrieb: Die Weichen sorgen für einen störungsfreien Modellbahnbetrieb und gewährleisten so eine unterbrechungsfreie und verbesserte Spielerfahrung.Flexibilität: Die Weichen sind für große und kleine Lokomotiven geeignet, was die Vielseitigkeit beim Modellbahnaufbau deutlich steigert.Vermeidung von Staus: Diese Weichen vermeiden im Gegensatz zu anderen das Verklemmen der Achsen, wodurch Verschleiß und potenzielle Schäden deutlich verringert werden.
Quelle: Amazon
Genießen Sie maximalen Fahrspaß mit unseren Spur-G-Gleisen. Diese hochwertigen Gleise gewährleisten eine reibungslose und zuverlässige Fahrt Ihrer Lokomotiven, bieten beeindruckende Stabilität und Langlebigkeit und sorgen für ein authentisches Modellbahnerlebnis.ML-Train Verbinder: Durch die Verschraubung bieten sie festen Halt, reduzieren das Risiko von Oxidation und gewährleisten eine zuverlässige Stromführung.Standardverbinder: Solche Verbindungen sind häufig instabil und wackeln, was die Oxidation beschleunigt und zu Betriebsunterbrechungen führen kann, die die Lokomotive zum Stillstand bringen.
Keine Kontaktprobleme: Die robuste Verbindung der ML-Train Gleise und Schienenverbinder verhindert Wackelkontakte an den Verbindungsstellen und gewährleistet eine gleichmäßig reibungslose Fahrt der Lokomotiven.Unübertreffbare Kombination: Die Kombination aus ML-Train Gleisen und Schienenverbindern liefert eine herausragende Leistung und Zuverlässigkeit, die schwer zu übertreffen ist.Robuste Verbindungen: Die robusten Schienenverbinder gewährleisten eine dauerhaft sichere und zuverlässige Stromführung in Ihrer Modellbahnanlage, was die Betriebssicherheit und Langlebigkeit deutlich erhöht.

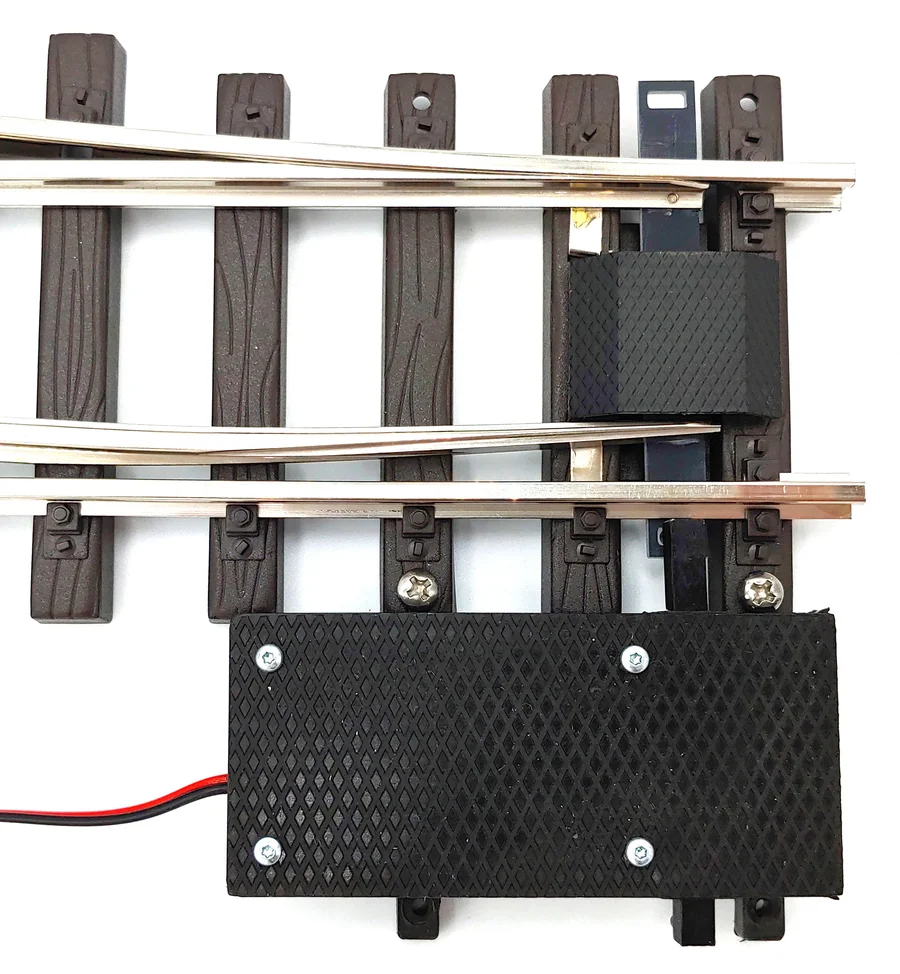

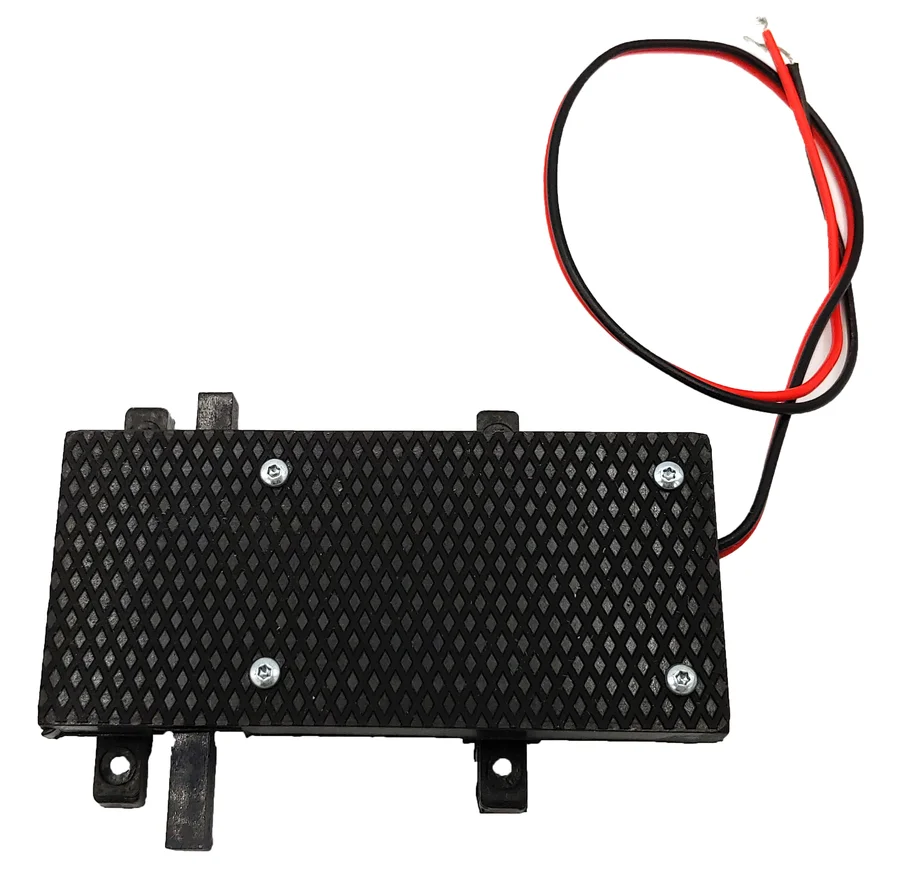

2x Digitaler Weichenantrieb Spur-G wetterfest mit Herzstückrelais ML-Train 84004107 ACHTUNG! Der Antrieb erkennt seine Endlagen automatisch und kann digital für die Aufschneidfunktion konfiguriert werden – manuelle Anpassungen der Endpunkte oder Schaltzeiten sind nicht notwendig.Funktionsbeschreibung Der DWA ist ein leistungsstarker Motorantrieb für Weichen- und Signalsteuerungen mit zwei separaten Ausgängen zur Ansteuerung von Zubehör wie Weichenlaternen oder Signallichtern. Für die Herzstückpolarisation ist ein Relais direkt im Gerät integriert – ein Kurzschluss lässt sich einfach durch das Vertauschen der Versorgungskabel beheben.
Die Endpositionen erkennt das System eigenständig. Zusätzlich steht eine digital zuschaltbare Aufschneidfunktion zur Verfügung.
Ein besonderes Feature ist der Entkupplermodus für LGB-Gleise: Mit CV 49 Bit 0/1 kann ein Funktionsausgang synchron zur Weichenstellung angesteuert werden. Das „E“-Symbol am Gleis ist nur aktiv, wenn der Entkuppler geschaltet ist – das sorgt für eine klare Statusanzeige.
Die Initialstellung des Systems lässt sich über SW1 festlegen – etwa Weiche auf „Abzweig“, Signal auf „Rot“, Entkuppler auf „Neutral“. Eine Umkehr dieser Vorgabe ist ebenfalls möglich.
Hinweise Vor dem Anschluss ist sicherzustellen, dass die Betriebsspannung zur angeschlossenen Komponente passt – andernfalls kann ein Defekt entstehen. Für Anschlussfehler übernehmen wir keine Haftung.
Die Weichenadresse liegt in CV 120/121. Für Werte unter 256 reicht das Setzen von CV 121 aus.
Manche Funktionen benötigen eine aktuelle Firmware. Bitte ggf. aktualisieren.
Beachten Sie: Die werksseitigen CV-Einstellungen dürfen nicht überschrieben werden.
Funktionsumfang DC-, AC-, DCC-, MM- und mfx-kompatibel NMRA-DCC Unterstützung vollständig gegeben RailCom®-fähig Unterstützt Märklin-Motorola Analogbetrieb möglich (z. B. mit EPL-Tastern) Robustes ABS-Spritzgussgehäuse Wettergeschützt für Außeneinsatz Spezialgehäuse mit Wetterschutzstruktur Nutzen von LGB-Schaltern und Laternen 2 Eingänge für manuelle Steuerung Vorbildnahe Schaltgeschwindigkeit CV122 zur individuellen Tempoanpassung Metallgetriebe für hohe Haltbarkeit Signalsteuerung mit LGB®-Kompatibilität Selbstständige Endabschaltung Aufschneidbar via CV118 Zwei stromverstärkte Ausgänge vorhanden Herzstückumschaltung intern (Relais), auch extern steuerbar SW1 bestimmt Startposition Invertierbare Ausgänge Zusätzliche Endabschalter anschließbar Signalmodus werkseitig enthalten Kompatibel mit Entkupplermodus Automatische Rückstellung Dimmbare Funktionsausgänge CV-Reset auf Werkszustand möglich Intuitives CV-Funktionsmapping Bis zu 2048 Weichenadressen programmierbar CV-, Bit-, Register- und POM-Programmierung Keine Last erforderlich zum Programmieren
Anschlussbuchsen Verbraucher wie Heizungen oder Lampen werden zwischen A1/A2 und DEC+ angeschlossen. Der Antrieb erkennt die Weichenlage automatisch – die CV118 schaltet optional die Aufschneidfunktion hinzu.
Kontakteingänge Ergänzend bietet der DWA zwei Kontakteingänge (K1, K2) für manuelle Bedienelemente.
Diese Eingänge dürfen nicht direkt mit Gleisspannung versorgt werden – z. B. aus einem Sensorgleis. Eine Schutzschaltung (Diode oder 10 kΩ-Widerstand) ist zwingend nötig. Alternativ können Taster, Schalter oder Reedkontakte verwendet werden. Die Impulssteuerung erfolgt gegen das Digitalsignal oder gegen DEC− (GND).
Herzstück, Abstellgleis Das eingebaute Relais schaltet entweder das Herzstück oder einen isolierten Abschnitt – je nach Weichenstellung. Eine Einschaltverzögerung per CV139 schützt vor Kurzschlüssen.
Die Relaisfunktion kann deaktiviert werden (CV98 = 1) und dann über eine eigene Adresse (CV137/138) gesteuert werden.
Weichenheizung BASIC Für winterliche Bedingungen stehen zwei Heizlösungen bereit, um ein Einfrieren der Weiche zu verhindern.
Zum einen ein Digitaldecoder (84004405), der eigenständig über das Gleis versorgt wird, zum anderen die WHZ Basic (84003032), steuerbar über den Funktionsausgang des DWA. Die Heizleistung wird über den CV-Dimmwert eingestellt.
Technische Daten Versorgungsspannung: 7–27 V DC/DCC, 5–18 V AC Leerlaufstromaufnahme: 5 mA Max. Stromstärken: A1/A2: 0,1 A, SW1: 0,25 A, Relais: 3 A Betriebstemperatur: –40 °C bis +85 °C Abmessungen: 8,8 × 4,2 × 1,9 cm 2x Weichenheizung wetterfest 0-24 V Gartenbahn Spur-G ML-Train 84003032 (GRATIS) Verlässliche Leistung: Sorgen Sie dafür, dass Ihre Weichen auch im Winter zuverlässig funktionieren, um den reibungslosen Betrieb Ihrer Modellbahn sicherzustellen.
Leichte Bedienung: Einfache Installation und flexible Anschlussmöglichkeiten sorgen für eine stressfreie Einrichtung.
Erweiterte Steuerung: Die Dimmfunktion und Monoflop-Einstellung ermöglichen flexible Steuerungsoptionen für eine optimale Heizleistung.
Langlebigkeit: Die robuste Bauweise und die hochwertigen Materialien gewährleisten eine lange Lebensdauer der Heizung.
Effizienz und Sicherheit: Effizienter Energieverbrauch und sichere Handhabung dank integriertem Überhitzungsschutz.
Funktionsbeschreibung: Die Weichenheizung von ML-Train bietet eine unkomplizierte und effektive Lösung zur Beheizung von Weichen auf Ihrer Modellbahnanlage. Sie ist ideal für Anwendungen, bei denen keine Temperaturüberwachung oder -regelung erforderlich ist, wie bei unserer voll digitalen Weichenheizung. Die Heizung sorgt zuverlässig dafür, dass die Weichen auch bei niedrigen Temperaturen betriebsbereit bleiben.

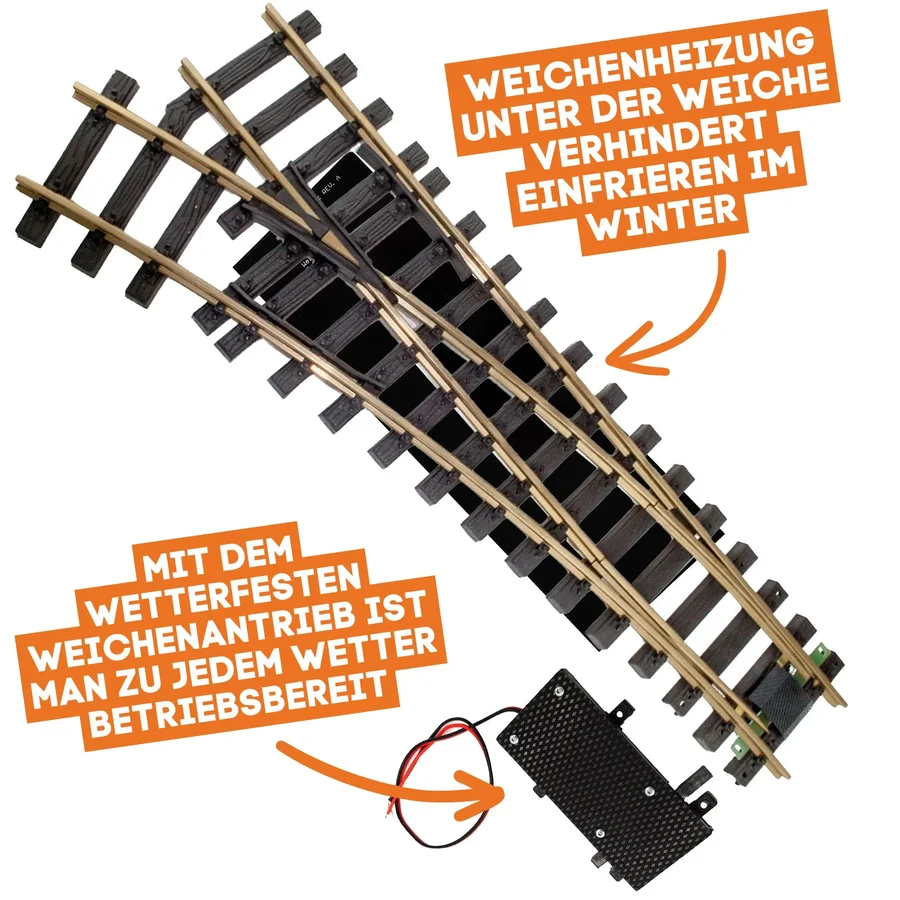

Funktionsumfang: Kompatibilität: Die Weichenheizung kann über herkömmliche Schalt- oder Weichendecoder sowie den motorischen digitalen Weichenantrieb DWA (ML-Train 84004107) gesteuert werden.Leistung: Bei einer Eingangsspannung von 24 V erreicht die Weichenheizung eine maximale Temperatur von 75 °C.Energieeffizienz: Die Weichenheizung verbraucht bei 24 V etwa 1,1 A und hat einen Widerstand von rund 22 Ohm.Einfache Installation: Die Heizung wird direkt unter die Weiche platziert, um Zungen und Herzstück gezielt zu erwärmen.Installation: Platzierung: Platzieren Sie die Weichenheizung direkt unter der Weiche Ihrer Modellbahnanlage, sodass sie die Zungen und das Herzstück vollständig abdeckt.Anschluss: Schließen Sie die Heizung an Ihr bevorzugtes Steuerungssystem an, wie einen Schaltdecoder, Weichendecoder oder den DWA Weichenantrieb.Betrieb: Ansteuerung über Decoder: Verbinden Sie die Weichenheizung mit einem geeigneten Decoder, um die Temperatur über die Dimmfunktion zu regulieren. Nutzen Sie bei Bedarf die Monoflop-Funktion, um die Heizung nach einer festgelegten Zeit automatisch abzuschalten.Direkter Gleisanschluss: Es wird empfohlen, die Weichenheizung über einen separaten Booster zu betreiben, um eine klare Gleissignalgebung sicherzustellen und unerwünschte Spuleneffekte zu vermeiden.Wartung und Sicherheit: Überprüfung: Überprüfen Sie die Weichenheizung regelmäßig auf mögliche Beschädigungen oder Abnutzungsspuren.Reinigung: Sorgen Sie dafür, dass die Heizung sauber und frei von Fremdkörpern bleibt, um eine optimale Leistung sicherzustellen.Technische Daten: Eingangsspannung: Maximal 24 V Stromverbrauch: 1,1 A bei 24 V Widerstand: Ca. 22 Ohm Temperatur: Bis zu 75 °C Abmessungen: 220 x 70 x 1 mm Die folgende Firma hat die Decoder und die Weichenheizung für ML-Train hergestellt: micron-dynamics, Marius Dege,
(WEEE: DE69511296)
