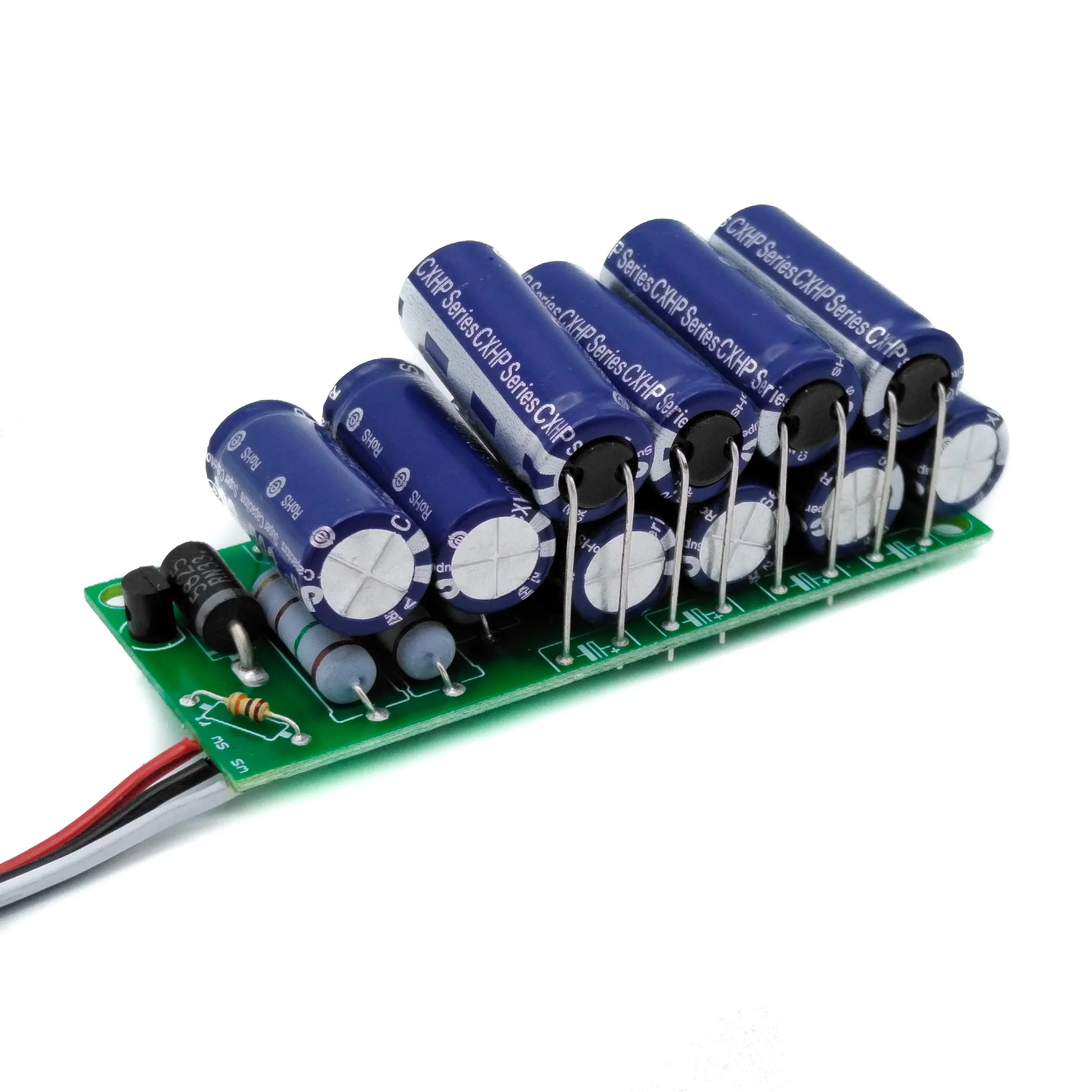

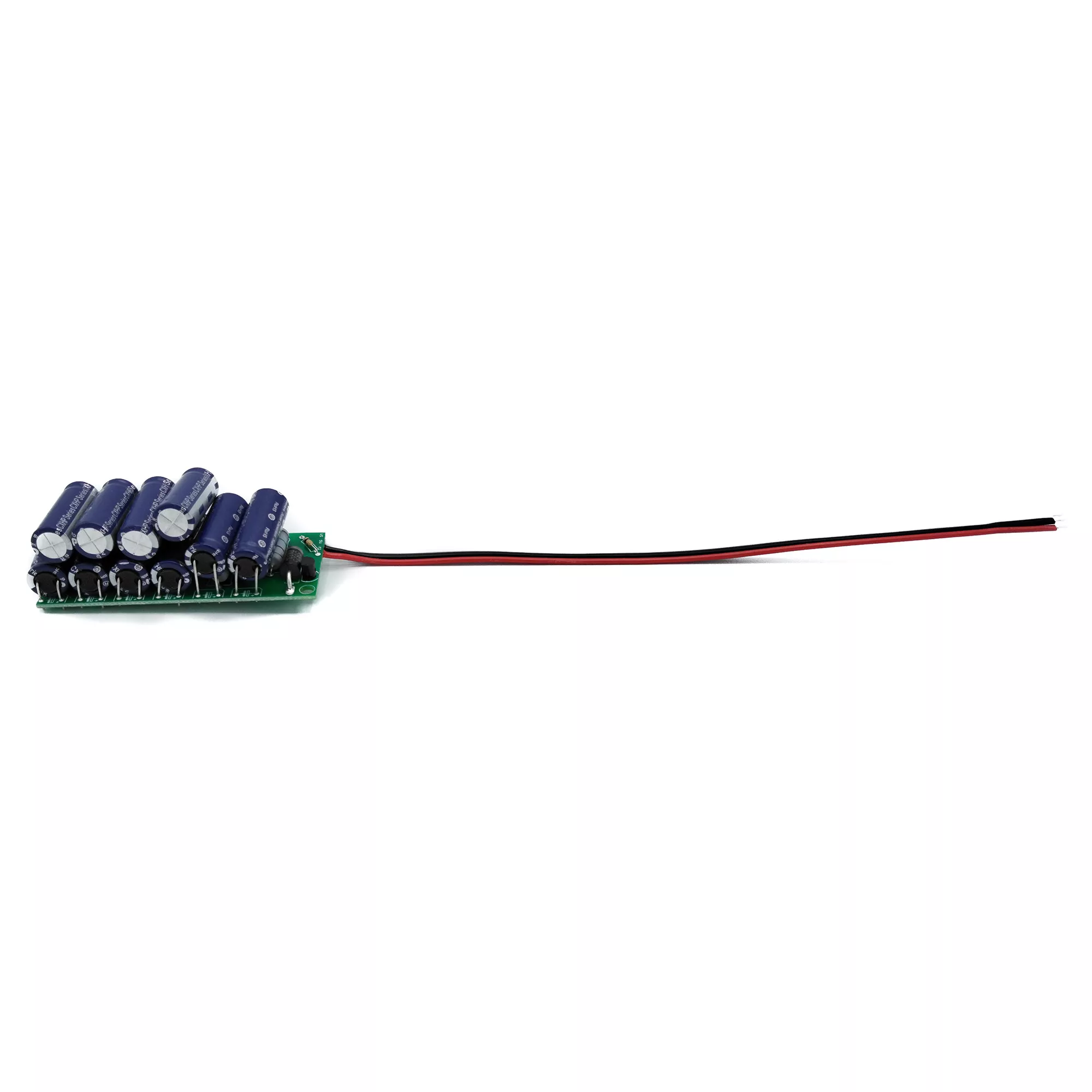

MaxiCap Spannungspuffer 3A ML-Train 88201016

Funktionsbeschreibung

Der maXiCap ist ein leistungsstarker Powercap-Puffer zur Überbrückung von kurzzeitigen Stromunterbrechungen bei Modellbahnlokomotiven. Das Modul versorgt bei einer Unterbrechung Motor, Decoder und Soundmodul zuverlässig weiter, sodass die Lok mit konstanter Geschwindigkeit durch stromlose Streckenabschnitte fahren kann. Besonders im Digitalbetrieb verhindert der maXiCap das Ruckeln oder Aussetzen bei verschmutzten Kontakten oder schlecht leitenden Herzstücken.

Auch für Soundfunktionen bietet der Puffer Vorteile: Im Analogbetrieb sichert er das Standgeräusch bei Stillstand und das Fahrgeräusch im Betrieb zuverlässig ab. Je nach Last und Ladezustand kann der Puffer eine Überbrückung von bis zu 2–3 Minuten ermöglichen.

Das Modul ist kompakt gebaut und eignet sich besonders für größere Spurweiten von Spur 0 bis Spur G. Die Elektronik ist grundsätzlich gegen Kurzschluss und Überlastung abgesichert. Dennoch ist beim Einbau auf die korrekte Polarität und Isolation gegenüber leitenden Bauteilen zu achten.

Der Anschluss an Decoder mit BC-Funktion erfolgt über das weiße Kabel an einen Funktionsausgang mit aktivierter BC-Funktion (z. B. CV123 = 20 bei Ausgang A1), das rote Kabel an DEC+ und das grüne oder schwarze Kabel an DEC–. Bei Decodern ohne BC-Funktion kann alternativ ein Schalter zwischen weißem und schwarzem Kabel eingesetzt werden.

Bei Decodern mit eingebautem Puffer sollte CV29 Bit 2 = 0 gesetzt werden, damit der Decoder die Spannung nicht als Analogsignal interpretiert.


Funktionsumfang

Überbrückt Stromunterbrechungen bei Digital- und Analogbetrieb

Ideal zur Pufferung von Motor, Decoder und Soundmodul

Bis zu 2–3 Minuten Pufferleistung je nach Last

Kompatibel mit Decodern mit und ohne BC-Funktion

Kompakte Bauweise für Spurweiten ab Spur 0 bis G

Geeignet für Gleichspannung bis 24 V

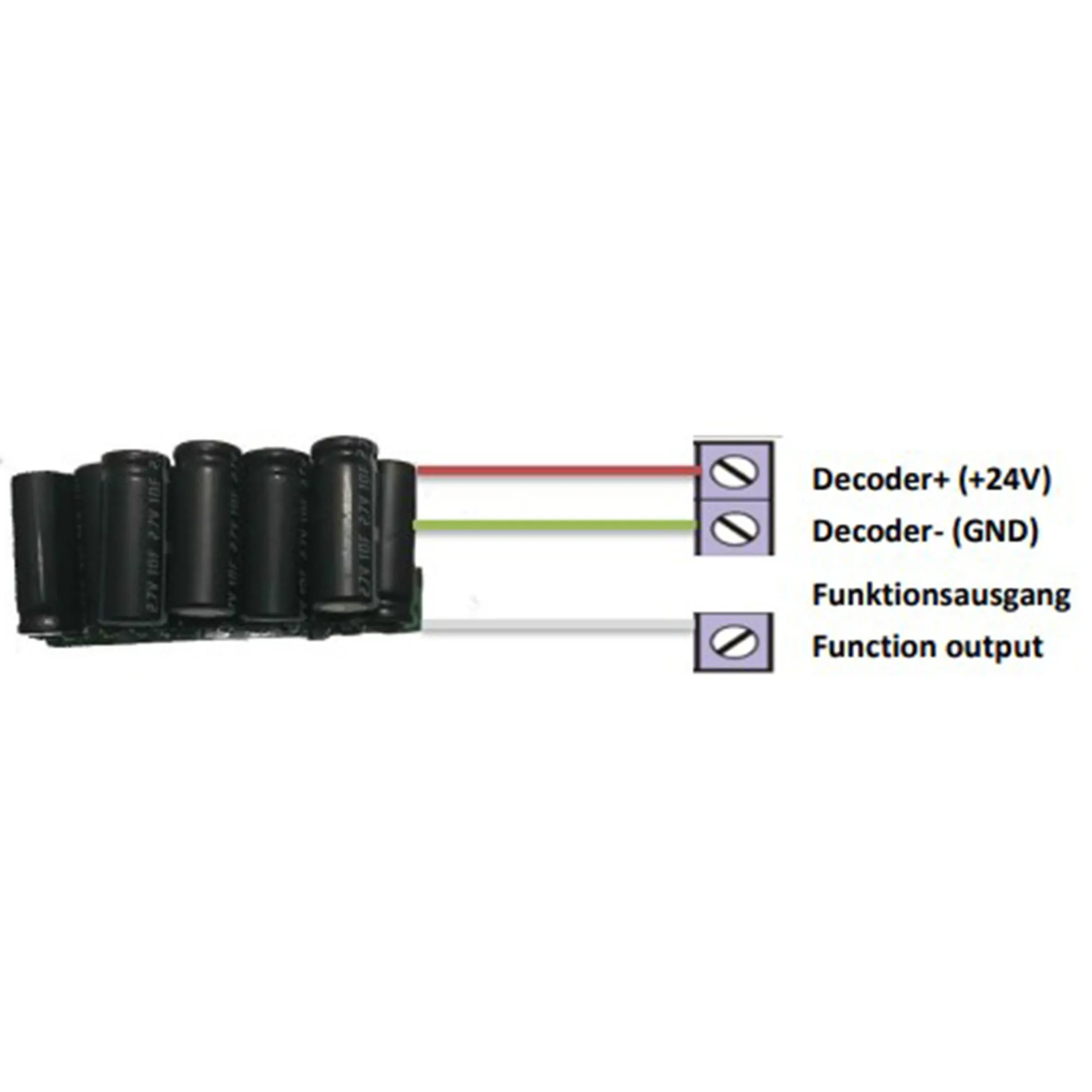

Anschlussbeispiel Decoder mit BC

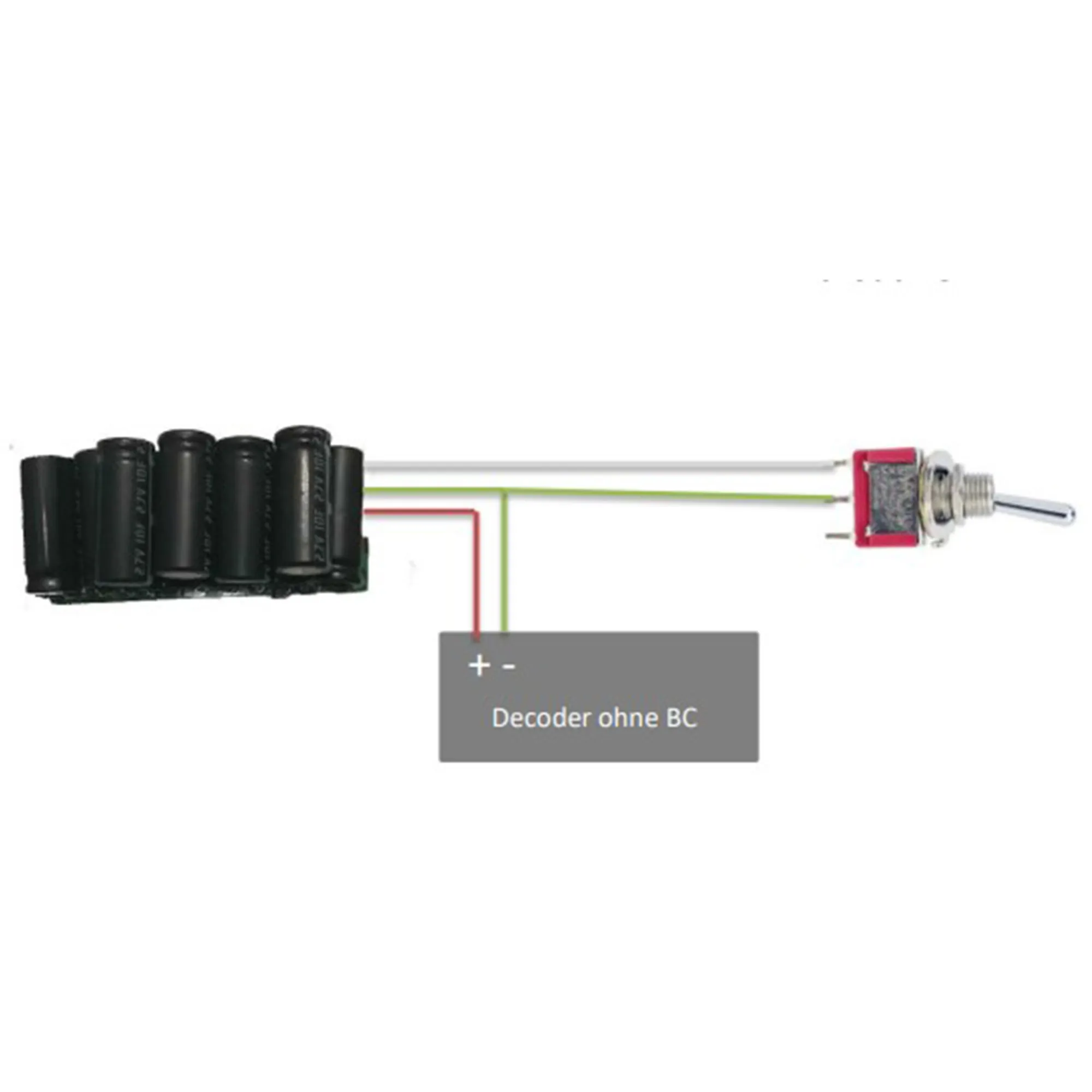

Anschlussbeispiel Decoder ohne BC



Technische Daten

Versorgungsspannung: 5 – 24 V DC

Stromaufnahme beim Laden: 400 mA (bei 24 V)

Maximale Ausgangsspannung: 22 V (bei voller Ladung)

Maximale Stromabgabe: 3 A

Temperaturbereich: –20 bis +65 °C

Abmessungen: L 2,7 × B 6 × H 3,5 cm

RailCommunity-konform nach RCN-530

Hinweise zur Anwendung

Verwenden Sie das Modul nur in trockener Umgebung. Bei Temperaturen unter 0 °C ist darauf zu achten, dass das Gerät vor dem Einschalten aus einem beheizten Raum stammt, um Kondenswasserbildung zu vermeiden.

Einige Funktionen stehen nur mit aktueller Decoder-Firmware zur Verfügung – prüfen Sie ggf. ein Update.

Lieferumfang:
maXiCap Pufferbaustein, Bedienungsanleitung

nanoCap	microCap	miniCap	maXiCap
88200123	88200124	88201017	88201016
25x17x15	25x35x15	3x 7x24x30	27x60x35
Ladestrom 0,1A	Ladestrom 0,2A	Ladestrom 0,3A	Ladestrom 0,4A
Laststrom 0,3A	Laststrom 1A	Laststrom 2A	Laststrom 3A
Ausgangsspannung 10V	Ausgangsspannung 18V	Ausgangsspannung 20V	Ausgangsspannung 24V
Pufferzeit ca. 4-6 sek.	Pufferzeit ca. 6-10 sek.	Pufferzeit 1.5 min.	Pufferzeit ca. 3 min.
kleine 1 mot. Loks und Feldbahnloks mit Licht	1-2 mot. Loks kurze Zeit mit Licht.	1-2 mot. Lok mit mittlerer Last Zubehör wie Verdampfer o.a.	2-4 mot. Lok mit viel Zubehör oder sehr hohem Eigenstromverbrauch oder großer Last

Die folgende Firma hat das Produkt für ML-Train hergestellt:
micron-dynamics, Marius Dege
(WEEE: DE69511296)
