Bedeutung der Signalbilder bei Lichtsignalen der Spur G
In der faszinierenden Welt der Gartenbahn spielt die realistische Signalisierung eine entscheidende Rolle für die Betriebssicherheit und den Spielspaß. Doch was bedeuten die verschiedenen Signalbilder bei Lichtsignalen der Spur G eigentlich genau? Ob klassisches Grün-Rot für Fahrt und Halt oder komplexe Zusatzsignale für Rangierfahrten – die korrekte Deutung der Lichter ist für jeden ambitionierten Modellbahner essenziell. Besonders beim Einsatz moderner Digitaldecoder lassen sich hunderte verschiedene Zustände simulieren, die den Vorbildern der großen Bahn in nichts nachstehen. In diesem Ratgeber erklären wir Ihnen die wichtigsten Signalbilder, wie Sie diese auf Ihrer Anlage umsetzen und worauf Sie beim Anschluss Ihrer Spur G Signale an Steuerungen wie die Märklin CS3 achten müssen, damit Ihr Schienenverkehr reibungslos rollt.
Grundlagen und Bedeutung der Signalbilder in der Spur G
Die korrekte Signalisierung ist das Herzstück einer jeden Gartenbahn-Anlage. Sie dient nicht nur der optischen Aufwertung und der Erhöhung der Detailtreue, sondern ist essenziell für einen sicheren und strukturierten Fahrbetrieb. Insbesondere bei komplexen Gleisbildern, wie sie häufig in Verbindung mit der SBB E-Lok Krokodil 20400 oder der RhB Ge 4/4 II realisiert werden, ist das Verständnis der Signalbilder unerlässlich. In der Spur G orientieren sich die Lichtsignale primär an den realen Vorbildern der großen Bahngesellschaften wie der Deutschen Bahn (DB) oder den Schweizerischen Bundesbahnen (SBB). Doch was bedeuten die Signalbilder bei Lichtsignalen der Spur G konkret für den Modellbahner?
Das Funktionsprinzip von Lichtsignalen im Außenbereich
Im Gegensatz zu Formsignalen, die über bewegliche Flügel Informationen übermitteln, nutzen Lichtsignale unterschiedliche Farbkombinationen. Bei der Gartenbahn müssen diese Signale besonderen Anforderungen genügen: Sie müssen wetterfest sein, um UV-Strahlung, Feuchtigkeit und Temperaturschwankungen standzuhalten. Technisch gesehen werden Lichtsignale in der Spur G heute überwiegend mit langlebigen LEDs betrieben. Diese bieten eine hohe Leuchtkraft, was die Sichtbarkeit der Signalbilder auch bei direkter Sonneneinstrahlung auf der Anlage gewährleistet.
Zentrale Signalbegriffe und ihre technische Umsetzung
Um die Frage zu beantworten, was bedeuten die Signalbilder bei Lichtsignalen der Spur G, muss man zwischen den verschiedenen Signalsystemen unterscheiden. Die gängigsten Systeme auf deutschen Anlagen sind das H/V-System (Haupt- und Vorsignale) sowie das modernere Ks-System (Kombinationssignale).

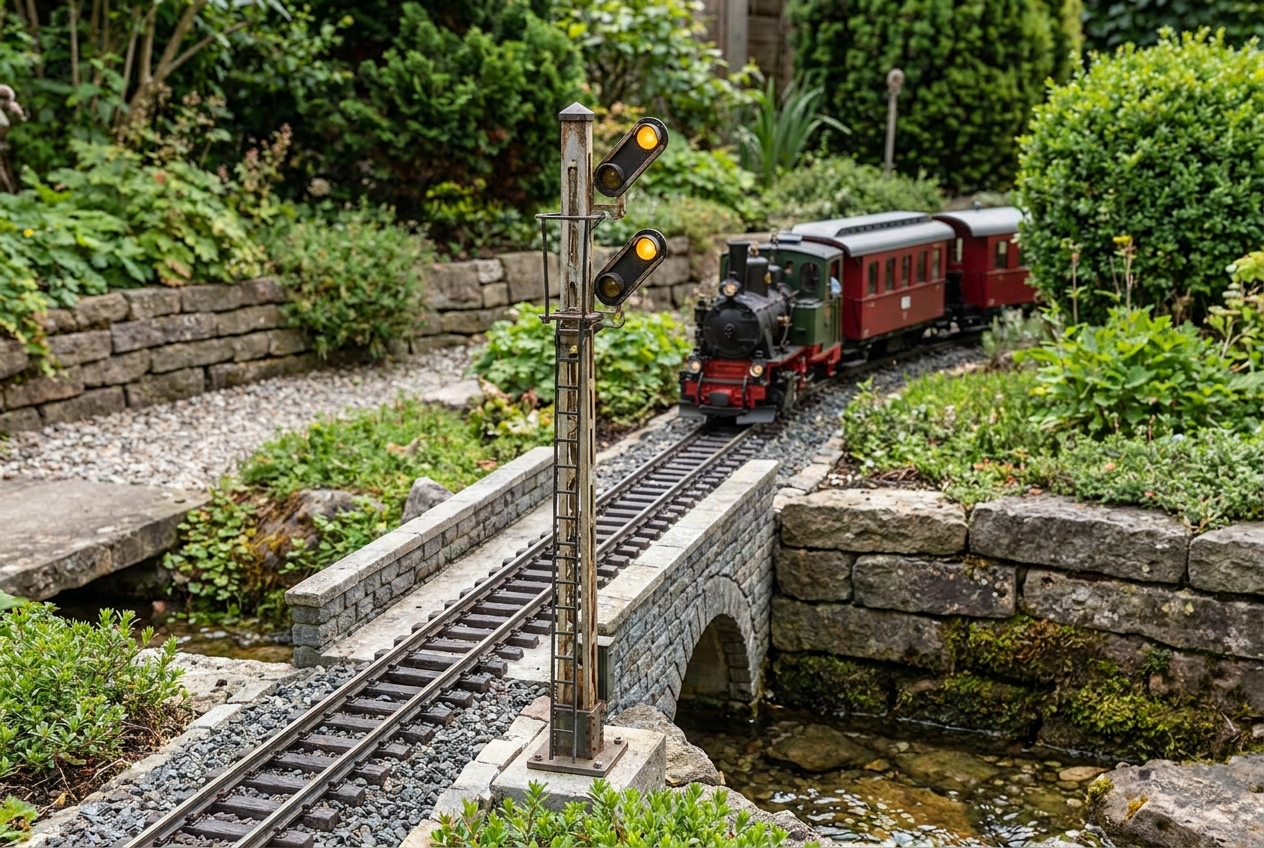

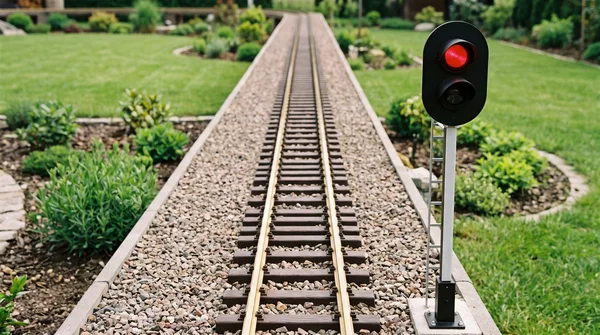

- Hp0 (Halt): Ein rotes Licht signalisiert dem Triebfahrzeugführer, dass der folgende Gleisabschnitt gesperrt ist. In der Spur G wird dieses Signal oft über Bremsmodule oder Digitaldecoder angesteuert, die die Lokomotive automatisch vor dem Signal zum Stehen bringen.

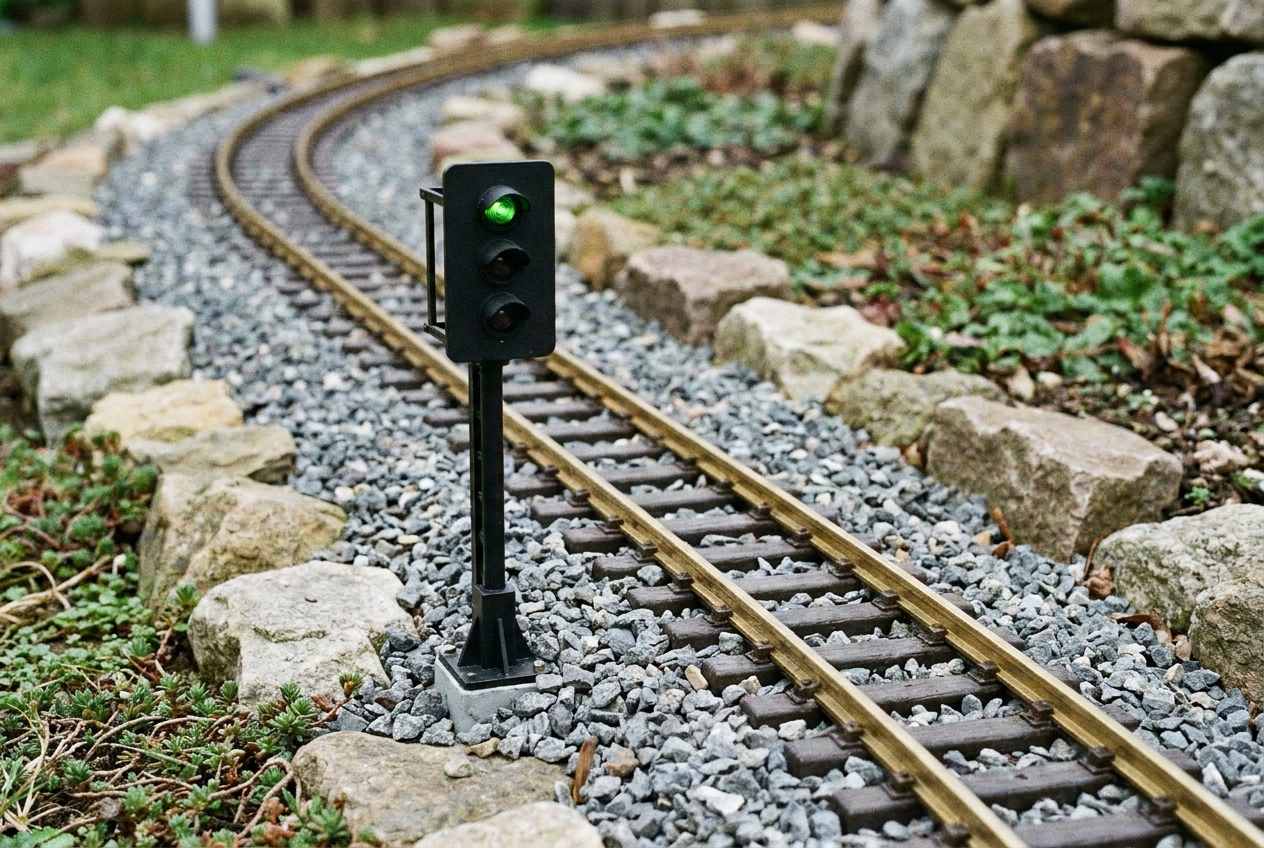

- Hp1 (Fahrt): Ein grünes Licht bedeutet freie Fahrt mit der im Fahrplan hinterlegten Höchstgeschwindigkeit. Dieses Signalbild wird aktiviert, wenn die Fahrstraße sicher eingestellt und der folgende Blockabschnitt frei ist.
- Hp2 (Langsamfahrt): Ein grünes und ein gelbes Licht untereinander signalisieren, dass die Fahrt mit reduzierter Geschwindigkeit (beim Vorbild meist 40 km/h) fortgesetzt werden darf. Dies ist häufig bei Abzweigungen über den ablenkenden Strang einer Weiche der Fall.
Besonderheiten bei Schweizer Vorbildern (SBB und RhB)
Gartenbahn-Enthusiasten, die ihre Anlage nach Schweizer Vorbild gestalten und beispielsweise das SBB E-Lok Krokodil 20400 einsetzen, nutzen oft das Signalsystem L oder N der SBB. Hier unterscheiden sich die Signalbilder deutlich vom deutschen System. Ein einzelnes grünes Licht steht auch hier für "Freie Fahrt" (Fahrbegriff 1), während mehrere grüne oder gelbe Lichter in spezifischen Anordnungen unterschiedliche Geschwindigkeitsbeschränkungen für die Einfahrt in Bahnhöfe oder das Befahren von Weichenstraßen vorgeben. Die Detailtreue der Spur G erlaubt es, diese komplexen Lichtwechsel exakt nachzubilden.
Technische Integration: Analog vs. Digital
Die Bedeutung der Signalbilder ist eng mit der technischen Steuerung verknüpft. In einer analogen Umgebung dienen Lichtsignale primär der Dekoration oder werden über einfache Schaltgleise und Relais gesteuert, die den Fahrstrom im Halteabschnitt unterbrechen.
Im digitalen Betrieb (DCC) entfaltet die Signalisierung ihr volles Potenzial. Moderne Signaldecoder ermöglichen es, die Lichtsignale vorbildgerecht auf- und abzublenden. Zudem können über eine PC-Steuerung oder entsprechende Zentralen Abhängigkeiten geschaffen werden: Ein Signal springt erst dann auf Grün (Hp1), wenn alle Weichen in der Fahrstraße korrekt gestellt und verriegelt sind. Für Modelle wie die SBB E-Lok Krokodil 20400 bedeutet dies einen flüssigen, automatisierten Betriebsablauf, der das Risiko von Kollisionen minimiert.
Wartung und Wetterfestigkeit von Signalanlagen
Da Lichtsignale in der Spur G dauerhaft im Freien stehen, ist die Wahl des Materials entscheidend. Hochwertige Signale bestehen aus UV-beständigem Kunststoff oder Metall. Die Elektronik im Inneren muss gegen Korrosion geschützt sein. Wir empfehlen, die Kabelverbindungen im Erdreich durch Leerrohre zu schützen und wasserdichte Steckverbinder zu nutzen. In unserem Experten-Wiki finden Sie detaillierte Anleitungen zur wetterfesten Installation und zur Programmierung von Signaldecodern der Eigenmarke ML-Train.
Zusammenfassung der Signalbedeutungen
Das Verständnis der Signalbilder erhöht nicht nur die Sicherheit auf der Gartenbahn, sondern vertieft auch das Eintauchen in das Hobby. Ob Sie eine DR-Anlage mit klassischen Lichtsignalen betreiben oder eine Schweizer Gebirgsbahn für Ihr SBB Krokodil planen – die Einhaltung der Signalregeln ist ein Zeichen technischer Präzision.
- Signalsicherheit: Die korrekte Interpretation der Signalbilder verhindert Unfälle und schont wertvolle Triebfahrzeuge wie das SBB E-Lok Krokodil 20400 durch kontrollierte Stopps.
- Vorbildtreue: Durch die Nutzung spezifischer Farbkombinationen (Grün, Gelb, Rot) bilden Sie den realen Bahnbetrieb der DB, SBB oder RhB maßstäblich ab.
- Automatisierung: Digitale Lichtsignale ermöglichen komplexe Zugsteuerungen, bei denen Signalbilder direkt mit Fahrbefehlen der Lokdecoder korrespondieren.
- Wetterbeständigkeit: Spezielle Spur-G-Lichtsignale sind für den Ganzjahreseinsatz konzipiert und bieten durch LED-Technik eine langlebige Lösung ohne häufigen Lampenwechsel.
- Erweiterbarkeit: Das System kann schrittweise von einfachen Start-Stopp-Signalen bis hin zu voll integrierten Blockstellensystemen mit Vorsignalisierung ausgebaut werden.
Unterstützung durch Modell-Land
Bei Fragen zur Kompatibilität von Signalen mit Ihren vorhandenen Decodern oder zur vorbildgerechten Platzierung an Ihrer Strecke steht Ihnen unser Forum sowie unser umfassendes Wiki zur Verfügung. Als Profis für die Spur G unterstützen wir Sie dabei, Ihre Anlage technisch auf das nächste Level zu heben. Nutzen Sie unsere Expertise, um die Bedeutung der Signalbilder bei Lichtsignalen der Spur G perfekt in Ihre Gartenbahn-Praxis zu integrieren.
Passende Produkte entdecken
Lichtsignaldecoder 6 Kanäle mit 300 Signalbilder und Zugbeeinflussung Spur-G ML-Train
HSB Personenwagen 900-439-Edition Spur G Train Line
Drehschemel-Loren Feldbahnwagen Spur-G als Bausatz ML-Train
Elektronischer Fahrregler 5A mit Schaltnetzteil 19V/6A im Spur G Set
Schienencabrio HSB grün als Spur-G Bausatz ML-Train
Drehschemelwagen Set schwarz als Spur-G Bausatz ML-Train
Installation und Programmierung von Lichtsignalen
Die korrekte Signalisierung bildet das Rückgrat einer professionellen Gartenbahnanlage. Lichtsignale in der Spur G müssen nicht nur optisch überzeugen, sondern technisch präzise mit der digitalen Steuerung interagieren. Eine saubere Installation stellt sicher, dass Fahrbefehle und optische Rückmeldungen jederzeit synchron verlaufen. Bei Modell-Land setzen wir auf Lösungen, die auch bei wechselnder Witterung im Außenbereich zuverlässig funktionieren.Anschluss an digitale Zentralen wie die Märklin CS3
Der Märklin CS3 Signal Anschluss bildet die Schnittstelle zwischen Ihrer digitalen Logik und der physischen Hardware am Gleis. Moderne Lichtsignale nutzen LED-Technik, die einen deutlich geringeren Stromverbrauch als alte Glühlampen aufweist. Dies schont die Leistungsreserven Ihrer Zentrale. Bevor Sie mit der Verkabelung beginnen, schalten Sie die Anlage stromlos. Die physische Verbindung erfolgt in der Regel über einen speziellen Signaldecoder Spur G. Dieser wandelt die digitalen Befehle der CS3 in elektrische Spannungen für die einzelnen Leuchtdioden um. Achten Sie strikt auf die Kabelfarben des Signalherstellers. Meist dient ein gemeinsamer Rückleiter als Basis. Die farbigen Litzen steuern die einzelnen Aspekte wie Rot, Grün oder Gelb an. Nutzen Sie für die Verlegung im Außenbereich wetterfeste Kabelkanäle. In der Benutzeroberfläche der Märklin CS3 legen Sie ein neues Magnetartikel-Objekt an. Wählen Sie das passende Symbol für Ihr Signalbild aus. Die Adressierung muss mit der am Decoder eingestellten Adresse übereinstimmen. Testen Sie nach dem Anschluss jede Schaltstellung einzeln. Nur so ist gewährleistet, dass die Beleuchtung Ihrer Signale exakt die gewünschten Fahrbegriffe wiedergibt. Sollten Sie Ersatzteile für die mechanische Befestigung oder optische Ergänzungen benötigen, finden Sie bei uns passende Lok- und Wagenteile für verschiedene Umbauprojekte. Eine stabile Montage am Schienenfuß verhindert Fehlfunktionen durch Erschütterungen vorbeifahrender Züge. Besonders schwere Modelle wie eine RhB E-Lok Krokodil 20400 fordern dem Unterbau einiges ab.Decoder-Konfiguration für komplexe Signalbilder
Die Programmierung Lichtsignale geht weit über einfaches Ein- und Ausschalten hinaus. Anspruchsvolle Gartenbahner bilden realistische Abläufe wie das langsame Auf- und Abblenden der Optiken nach. Hierfür ist ein leistungsfähiger Signaldecoder Spur G unerlässlich. Diese Module verfügen über zahlreiche Funktionsausgänge, die sich individuell konfigurieren lassen. Rangiersignale erfordern oft spezielle Lichtkombinationen, die von Standard-Decodern nicht immer unterstützt werden. Hochwertige Decoder-Modelle erlauben die freie Zuordnung von Ausgängen zu digitalen Befehlen. So realisieren Sie eine Langsamfahrt (Hp2) durch das gleichzeitige Aufleuchten von Grün und Gelb. Die Konfiguration erfolgt meist über CV-Programmierung oder komfortabel über ein PC-Interface. Nutzen Sie die Möglichkeiten der Zugbeeinflussung. Ein moderner Decoder kann bei einem Halt-zeigenden Signal den Fahrstrom im Bremsabschnitt unterbrechen oder ein Bremssignal an den Lokdecoder senden. Dies erhöht die Betriebssicherheit massiv. Ihre Züge, etwa lange Verbände mit einem Einheitswagen 2-achsig 30000 30190, kommen so punktgenau vor dem Mast zum Stehen. Achten Sie bei der Programmierung auf die Kompatibilität zum DCC- oder mfx-Protokoll. Viele Decoder bieten vordefinierte Profile für deutsche oder schweizerische Signalsysteme. Dies spart Zeit bei der Einrichtung komplexer Bahnhofseinfahrten. Dokumentieren Sie die vergebenen Adressen und CV-Werte sorgfältig in Ihrem Anlagenplan. Dies erleichtert spätere Wartungsarbeiten oder Erweiterungen Ihrer Gartenbahn signifikant.
Weitere Empfehlungen
SX6 Soundmodul 16 Bit für DRIVE-Lokdekoder ML-Train
Stainz SX6 Soundmodul
Soundmodul SX6 BR 80 Dampflok DS6 ML-Train
Stainz Weihnachten 2x21x SX6 Soundmodul
Baureihe U 2x70x Dampflok SX6 Soundmodul
Schöma Diesel-Lok SX6 Soundmodul
Praxis-Tipps für die Signalisierung im Freiland
Der Betrieb einer Gartenbahn stellt höchste Anforderungen an die Technik. Während im Innenbereich konstante Bedingungen herrschen, kämpfen Signale im Außenbereich gegen wechselnde Witterungseinflüsse. Lichtsignale der Spur G müssen nicht nur präzise Signalbilder liefern, sondern auch dauerhaft gegen Feuchtigkeit und UV-Strahlung bestehen. Eine fachgerechte Installation entscheidet darüber, ob die Anlage professionell wirkt oder störungsanfällig bleibt.
Besonders die Sichtbarkeit der Leuchtdioden spielt bei direkter Sonneneinstrahlung eine zentrale Rolle. Hochwertige Optiken und eine korrekte Ausrichtung sorgen dafür, dass der Lokführer die Fahrtanweisungen auch aus der Distanz erkennt. Wer seine Anlage technisch aufwerten möchte, findet bei Modell-Land passendes Zubehör und Expertise. Eine stimmige Beleuchtung der Strecke erhöht zudem die Sicherheit bei Dämmerungsfahrten.
Die Gartenbahn Technik hat sich in den letzten Jahren massiv weiterentwickelt. Moderne Decoder ermöglichen heute komplexe Abläufe, die früher nur mit aufwendigen Relaisschaltungen realisierbar waren. Dabei steht die Zuverlässigkeit an erster Stelle. Nur eine wetterfeste Verkabelung und geschützte Elektronikkomponenten garantieren einen wartungsarmen Betrieb über viele Jahre hinweg.
Einsteiger unterschätzen oft die mechanische Belastung durch thermische Ausdehnung der Schienen. Dies wirkt sich direkt auf die Positionierung der Signale und der zugehörigen Kontakte aus. Präzision bei der Montage ist daher unerlässlich. Jedes Signal muss fest im Untergrund verankert sein, um bei Reinigungsarbeiten oder durch Windlast nicht zu verkippen.
Witterungsschutz und Wartung
Feuchtigkeit ist der größte Feind der Elektronik im Freiland. Wasser dringt durch Kapillareffekte in Gehäuse ein und verursacht Korrosion an den Kontakten. Verwenden Sie beim Anschluss der Signale konsequent wassergeschützte Verbinder oder Schrumpfschläuche mit Innenkleber. Dies verhindert, dass Kriechströme die Signalbilder verfälschen oder den Decoder beschädigen.
UV-Strahlung bleicht im Laufe der Zeit die Gehäusefarben aus und lässt Kunststoffe spröde werden. Achten Sie beim Kauf auf UV-stabilisierte Materialien. Eine regelmäßige Reinigung der Signalschirme mit einem weichen Tuch erhält die Leuchtkraft der LEDs. Staub und Pollen legen sich wie ein Grauschleier über die Optik und reduzieren die Erkennbarkeit der Lichtpunkte deutlich.
Prüfen Sie nach jedem Winter die Standfestigkeit der Signale. Frosthub kann Fundamente anheben und die Geometrie der Anlage verändern. Besonders bei schweren Modellen wie einer RhB E-Lok Krokodil 20400 ist ein korrekt stehendes Signal für das Gesamtbild der Strecke entscheidend. Kontrollieren Sie zudem die Kabeldurchführungen auf Bissspuren von Nagetieren.
Sollten Gehäuseteile dennoch Schaden nehmen, bietet unser Sortiment zahlreiche Lok- und Wagenteile sowie spezifische Komponenten zur Instandsetzung. Eine rechtzeitige Wartung erspart den teuren Komplettaustausch der Signalanlage. Dokumentieren Sie Ihre Verkabelung, um bei Fehlersuchen Zeit zu sparen. Klare Beschriftungen im Stellpult oder am Decoder sind für die Fehlersuche im Außenbereich Gold wert.
Automatisierung des Signalwesens
Die Digitale Steuerung Spur G erlaubt eine vollautomatische Überwachung des Schienenverkehrs. Durch den Einsatz von Rückmeldern erkennt das System die Position der Züge. Sobald eine Lokomotive einen Kontakt passiert, schaltet das nachfolgende Signal automatisch auf "Halt". Dies verhindert Kollisionen und sorgt für einen realistischen Betriebsablauf auf der Gartenanlage.
Eine zentrale Funktion übernimmt hierbei die Zugbeeinflussung. Das Signalbild ist dabei direkt mit der Stromzufuhr des Gleisabschnitts oder dem Bremsbefehl des Decoders gekoppelt. Zeigt das Signal Rot, kommt der Zug sicher zum Stehen. Dies funktioniert sowohl bei einer klassischen Schlepptenderlok 2015 22150 2017 als auch bei modernen Triebwagen einwandfrei.
Für die Umsetzung stehen verschiedene technische Ansätze zur Verfügung. Reed-Kontakte reagieren auf Magnete unter den Fahrzeugen und lösen Schaltvorgänge aus. Alternativ messen Gleisbesetztmelder den Stromverbrauch im jeweiligen Abschnitt. Diese Methode ist besonders präzise, da auch abgestellte Waggons ohne Magnet erkannt werden. So bleibt die Strecke blockiert, solange sich noch ein Fahrzeug im Block befindet.
Die Programmierung der Schaltlogik erfordert Sorgfalt. Nutzen Sie unser Experten-Wiki, um sich über die Konfiguration verschiedener Decoder-Typen zu informieren. Dort finden Sie bebilderte Anleitungen und Praxisbeispiele für komplexe Bahnhofseinfahrten. Eine gut geplante Automatisierung erhöht den Spielwert und lässt Ihnen Zeit, die Details Ihrer Anlage in Ruhe zu genießen.
Kombinieren Sie Lichtsignale mit Soundmodulen für maximale Authentizität. Das Klicken der Relais oder das Zischen der Bremsen beim Halt am Signal verstärkt die Faszination Gartenbahn. Mit der richtigen Technik und hochwertigen Komponenten von Modell-Land schaffen Sie eine professionelle Infrastruktur, die über viele Jahre zuverlässig ihren Dienst verrichtet.
