Speichenradsatz Spur G richtig wechseln: Schritt-für-Schritt-Anleitung
Der Wechsel auf hochwertige Speichenradsätze bei der Spur G wertet nicht nur die Optik Ihrer Gartenbahn-Waggons massiv auf, sondern verbessert oft auch die Laufeigenschaften und die Stromaufnahme. Ob bei Güterwagen, Personenwagen oder speziellen Drehschemelwagen – der Austausch der Achsen ist ein grundlegender Wartungsschritt, den jeder Modellbahner beherrschen sollte. In dieser Anleitung führen wir Sie Schritt für Schritt durch den Prozess, erklären den Unterschied zwischen Kunststoff- und Metallradsätzen und geben wertvolle Tipps zur Fehlerbehebung bei stromführenden Achsen. Erfahren Sie, worauf Sie beim Einbau achten müssen, damit Ihre Züge sicher und flackerfrei über die Schienen gleiten. Mit dem richtigen Werkzeug und ein wenig Fingerspitzengefühl ist das Upgrade auf edle Speichenoptik in wenigen Minuten erledigt.
Grundlagen und Vorbereitung für den Radsatzwechsel
Der Austausch von Radsätzen bei Gartenbahn-Waggons der Spur G ist eine der effektivsten Maßnahmen zur technischen Optimierung Ihres Fuhrparks. Um einen reibungslosen Wechsel auf hochwertige Metall-Speichenradsätze zu gewährleisten, ist eine systematische Vorbereitung der Arbeitsumgebung und des Materials unerlässlich. In dieser Anleitung erfahren Sie Schritt für Schritt, wie Sie den Umstieg fachgerecht durchführen, um die mechanische Präzision Ihrer Fahrzeuge dauerhaft zu steigern.
Erforderliches Werkzeug und Arbeitsplatzgestaltung
Für den Radsatzwechsel an Spur-G-Modellen benötigen Sie lediglich eine geringe Anzahl an Werkzeugen, die jedoch von hoher Qualität sein sollten, um Beschädigungen an den Achslagern oder dem Fahrwerk zu vermeiden. Ein sauberer, gut beleuchteter Arbeitsplatz mit einer weichen Unterlage (z. B. eine Schaumstoffmatte oder ein weiches Tuch) schützt die feinen Details der Gehäuseoberseiten und Dachaufbauten während der Montage.
- Ein flacher Schlitzschraubendreher oder ein spezielles Hebelwerkzeug für Achslager.
- Ein Kreuzschlitzschraubendreher (Größe PH1 oder PH2) für Modelle mit verschraubten Achshaltern.
- Reinigungspinsel und ggf. Druckluft zur Entfernung von Rückständen in den Lagerbuchsen.
- Hochwertiges technisches Schmiermittel (z. B. Teflon-Fett oder spezielles Modellbahn-Öl).
- Messschieber zur Kontrolle der Achslängen und Spurkranzabstände.
Technische Prüfung der Kompatibilität
Bevor Sie mit dem Ausbau beginnen, ist die Kompatibilität der neuen ML-Train Speichenradsätze mit dem jeweiligen Waggontyp zu prüfen. Obwohl die meisten Waggons im Bereich der Spur G standardisierte Achsaufnahmen nutzen, gibt es Unterschiede in der Lagerung. Man unterscheidet primär zwischen Kunststoff-Gleitlagern, Metall-Lagerbuchsen und kugelgelagerten Achsen. Unsere Speichenradsätze sind vollumfänglich LGB-kompatibel und für den Einsatz in Standard-Achsführungen konzipiert. Prüfen Sie vorab, ob Ihr Modell über Stromabnehmer verfügt, da in diesem Fall isolierte Achsen oder Radsätze mit integrierter Stromabnahme erforderlich sind.
Schritt-für-Schritt-Anleitung: Wie Speichenradsatz Spur G richtig wechseln
Der eigentliche Wechselvorgang gliedert sich in die Demontage der alten Radsätze, die Vorbereitung der Lagerstellen und die präzise Montage der neuen Metall-Radsätze. Folgen Sie diesen Schritten für ein optimales Ergebnis:
1. Demontage der vorhandenen Radsätze
Legen Sie den Waggon vorsichtig auf das Dach oder die Seite. Bei den meisten Gartenbahn-Waggons sind die Achshalterungen leicht flexibel. Drücken Sie einen der Achshalter vorsichtig nach außen, während Sie den Radsatz am gegenüberliegenden Ende leicht anheben. Sobald die Achsspitze aus der Führung gleitet, kann der Radsatz entnommen werden. Bei Modellen mit verschraubten Bodenplatten müssen zunächst die entsprechenden Fixierungen gelöst werden, um Zugang zu den Achslagern zu erhalten.
2. Reinigung und Inspektion der Achslager
Nutzen Sie die Gelegenheit des Radsatzwechsels, um die Achslager von altem Fett, Staub und Abrieb zu befreien. Rückstände in den Lagerpfannen können die Laufeigenschaften der neuen Metallräder negativ beeinflussen und zu vorzeitigem Verschleiß führen. Kontrollieren Sie die Kunststoffführungen auf Risse oder übermäßige Ausweitungen. Sollten die Lager stark ausgeschlagen sein, empfiehlt sich die Nachrüstung mit Messing-Lagerbuchsen aus unserem Ersatzteilsortiment, um die Präzision der Achsführung wiederherzustellen.
3. Vorbereitung der neuen Metall-Speichenradsätze
Prüfen Sie die neuen Radsätze auf Sauberkeit. Die Laufflächen sollten frei von Fingerabdrücken oder Schmierfilmresten sein, um eine optimale Adhäsion und – bei elektrisch leitenden Systemen – eine sichere Stromabnahme zu gewährleisten. Ein minimaler Tropfen technisches Öl oder eine winzige Menge Lagerfett in die Achspfanne des Waggons reduziert die Reibung und minimiert die Geräuschentwicklung im Betrieb.
4. Einsetzen der neuen Radsätze
Führen Sie eine Achsspitze des neuen Speichenradsatzes in die vorgesehene Lageröffnung ein. Spreizen Sie den gegenüberliegenden Achshalter vorsichtig so weit, bis die zweite Achsspitze einrasten kann. Achten Sie darauf, dass die Achse mittig sitzt und sich leichtgängig drehen lässt. Bei Waggons mit zweiachsigen Drehgestellen ist darauf zu achten, dass beide Radsätze parallel ausgerichtet sind, um ein Schlingern des Waggons zu vermeiden.
5. Funktionskontrolle und Justierung
Nach dem Einbau sollte der Waggon auf einem ebenen Gleisstück (idealerweise einem Testgleis aus unserem Sortiment) geprüft werden. Der Waggon muss bereits bei minimaler Neigung anrollen. Kontrollieren Sie das Spurmaß mit einem Radsatzrichtmaß oder einem Messschieber, falls der Waggon an Weichenherzstücken oder Radlenkern hängen bleibt. Die Normvorgaben für die Spur G müssen hierbei strikt eingehalten werden, um Entgleisungen zu verhindern.
Wartungshinweise für den Außeneinsatz
Da Gartenbahnen direkt der Witterung ausgesetzt sind, unterliegen auch hochwertige Metall-Speichenradsätze natürlichen Umwelteinflüssen. Unsere Radsätze sind wetterfest und für den Ganzjahreseinsatz konzipiert. Dennoch empfiehlt es sich, im Rahmen der Herbst-Wartung oder vor dem Start der Gartensaison die Lagerstellen zu reinigen und neu zu schmieren. Dies verhindert das Festsetzen von feinem Sand oder organischem Material, das wie Schmirgelpapier in den Kunststofflagern wirken könnte.
Fehlervermeidung beim Radsatzwechsel
Vermeiden Sie beim Einbau übermäßige Gewaltanwendung. Die Achshalterungen sind zwar robust, können aber bei zu starker Spreizung überdehnen oder brechen (Materialermüdung). Sollte ein Radsatz nicht sofort passen, prüfen Sie, ob sich Fremdkörper in der Lagerpfanne befinden oder ob die Achslänge für dieses spezifische Modell korrekt gewählt wurde. In unserem Experten-Wiki finden Sie ergänzende Anleitungsvideos, die den mechanischen Vorgang bei verschiedenen Waggontypen detailliert visualisieren.
Durch die fachgerechte Montage der ML-Train Metall-Speichenradsätze investieren Sie in die Langlebigkeit und Betriebssicherheit Ihrer Anlage. Die präzise mechanische Führung und das optimierte Rollverhalten sind die Grundlage für einen störungsfreien Fahrbetrieb, auch bei komplexen Gleisfiguren und Steigungen. Bei technischen Rückfragen steht Ihnen unser Forum sowie unser umfangreicher Ersatzteilservice mit über 6000 verfügbaren Artikeln jederzeit zur Verfügung.
Passende Produkte entdecken
Drehschemelwagen Set Schwarz/Grau Metall-Speichenradsätze 31mm Bausatz Spur G ML-Train
Drehschemelwagen Set Schwarz Metall-Speichenradsatz 31 mm Spur G Bausatz ML-Train
Niederbordwagen braun Bausatz Spur G 1:22,5 mit...
ML-Train Niederbordwagen grau Spur G Bausatz mit...
Gedeckter Güterwagen braun Spur G Bausatz mit Metall-Speichenradsätzen 31 mm ML-Train

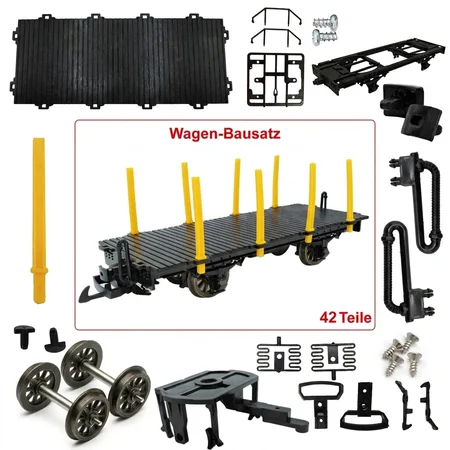

Rungenwagen Bausatz Spur G schwarz/gelb mit...
Schritt-für-Schritt-Anleitung: Speichenradsatz montieren
Der Austausch von Radsätzen gehört zu den effektivsten Wartungsarbeiten an einer Gartenbahn. Metall-Speichenradsätze verbessern nicht nur die Optik Ihrer Fahrzeuge. Sie senken durch ihr Eigengewicht den Schwerpunkt und optimieren das Laufverhalten auf dem Gleis. Diese Anleitung führt Sie durch den fachgerechten Prozess der Radsatzmontage.
Demontage der alten Achsen
Zuerst platzieren Sie das Fahrzeug auf einer weichen Unterlage. Eine Schaumstoffliege oder ein weiches Tuch schützt empfindliche Gehäuseteile vor Kratzern. Betrachten Sie die Achslager Spur G genau. Die meisten Waggons verfügen über flexible Achslagerblenden aus schlagfestem Kunststoff.
Greifen Sie das Rad vorsichtig mit Daumen und Zeigefinger. Drücken Sie eine der Lagerblenden behutsam nach außen. Nutzen Sie bei Bedarf einen flachen Kunststoffspatel als Hebel. Vermeiden Sie metallische Werkzeuge, um Kerben im Material zu verhindern. Die Achse rutscht nun aus der Führung.
Prüfen Sie bei dieser Gelegenheit die Lagerbuchsen auf Verschmutzungen. Rückstände von altem Fett oder Außeneinsatz-Schmutz behindern den Rundlauf. Reinigen Sie die Aufnahmen gründlich. Ein sauberer Arbeitsbereich ist die Basis für eine erfolgreiche Schritt-für-Schritt Anleitung. Besonders bei Modellen wie der RhB E-Lok Krokodil 20400 ist Präzision bei der Demontage entscheidend.
Achten Sie auf eventuell vorhandene Stromabnehmerkontakte. Diese liegen oft direkt an den Innenseiten der Räder an. Verbiegen Sie diese Federn nicht. Ein vorsichtiges Beiseitebiegen reicht meist aus. So bleibt die elektrische Integrität für spätere Erweiterungen erhalten.
Einsetzen der neuen Speichenradsätze
Nehmen Sie den neuen Speichenradsatz zur Hand. Kontrollieren Sie die Achsenden auf Sauberkeit. Setzen Sie zuerst eine Seite der Achse in das vorgesehene Lager ein. Achten Sie darauf, dass der Achsstumpf mittig in der Buchse sitzt.
Spreizen Sie die gegenüberliegende Lagerblende leicht auf. Führen Sie das zweite Achsende in die Öffnung. Lassen Sie die Blende langsam zurückgleiten. Die Achse muss spürbar einrasten. Dieser Moment definiert den Erfolg der Radsatzmontage.
Wiederholen Sie den Vorgang für alle weiteren Achsen des Fahrzeugs. Bei einem Einheitswagen 2-achsig 30000 30190 ist dieser Prozess in wenigen Minuten abgeschlossen. Achten Sie auf die korrekte Ausrichtung, falls die Radsätze einseitig isoliert sind.
Prüfen Sie den festen Sitz der Achslager Spur G. Die Blenden dürfen nicht dauerhaft gespreizt bleiben. Sie müssen in ihre ursprüngliche, parallele Position zurückkehren. Nur so ist eine sichere Führung im Gleisbett gewährleistet. Kontrollieren Sie auch die Kompatibilität mit weiteren Lok- und Wagenteilen aus Ihrem Bestand.
Funktionstest und Rollprüfung
Nach dem Einbau folgt die mechanische Kontrolle. Drehen Sie jedes Rad einzeln mit dem Finger an. Der Radsatz muss ohne Widerstand rotieren. Ein Nachschwingen der Achse signalisiert eine optimale Lagerung. Stockt das Rad, sitzt die Achse eventuell verkantet im Lager.
Stellen Sie das Fahrzeug auf ein ebenes Gleisstück. Ein leichter Stoß genügt, um das Rollverhalten zu testen. Der Waggon sollte lautlos und ohne Taumelbewegungen gleiten. Achten Sie auf das Seitenspiel der Achsen. Eine minimale Beweglichkeit nach rechts und links ist für die Kurvengängigkeit notwendig.
Prüfen Sie den Abstand der Radkränze mit einer Spurlehre. Die Maße müssen exakt den Normen für die Spur G entsprechen. Zu eng sitzende Räder führen zu Entgleisungen an Herzstücken von Weichen. Zu weite Abstände verursachen Klemmen in Kurvenradien.
Abschließend kontrollieren Sie die optische Ausrichtung. Speichenradsätze verleihen gerade historischen Modellen eine enorme Aufwertung. Ob bei einer UP-Dampflok 20230 oder einfachen Güterwagen – der Rundlauf entscheidet über die Betriebssicherheit. Ihre Gartenbahn ist nun bereit für den nächsten Einsatz unter Realbedingungen.
Sollten Sie während der Montage Fragen haben, bietet das Modell-Land Wiki weiterführende technische Details. Unsere Experten unterstützen Sie im Forum bei spezifischen Anpassungen. Nutzen Sie hochwertige Ersatzteile für eine langlebige Anlage. So bleibt die Freude am Hobby über viele Jahre erhalten.
Probleme mit stromführenden Achsen lösen
Die technische Zuverlässigkeit einer Gartenbahn steht und fällt mit der Stromabnahme. Besonders bei langen Zügen und komplexen Gleisbildern führen mangelhafte Kontaktpunkte zu Frust. Stromführende Achsen bilden hierbei das Herzstück der Energieversorgung für interne Verbraucher. Werden diese Komponenten vernachlässigt, leidet das gesamte Fahrbild unter Aussetzern.
In der Spur G sind die Anforderungen an das Material hoch. Witterungseinflüsse und mechanische Belastungen setzen den Bauteilen zu. Eine präzise Abstimmung der Radsätze ist daher für jeden ambitionierten Modellbahner unverzichtbar. Oft liegen die Ursachen für technische Defekte im Detail der mechanischen Verbindung.
Wir betrachten im Folgenden die kritischen Punkte der Energieübertragung. Dabei konzentrieren wir uns auf die Optimierung der Achsen und die fachgerechte Instandhaltung. Nur eine saubere Stromführung garantiert den reibungslosen Betrieb Ihrer Anlage über Jahre hinweg. Hochwertige Lok- und Wagenteile bilden dafür die notwendige Basis.
Flackerndes Licht bei Fahrt vermeiden
Ein unruhiges Lichtbild zerstört die Illusion einer realitätsnahen Bahnfahrt. Das gefürchtete Lichtflackern Modellbahn tritt meist dann auf, wenn die Kontaktflächen zwischen Rad und Schiene oder Rad und Schleifkontakt unterbrochen werden. Kleine Unebenheiten im Gleisbett verstärken dieses Problem massiv. Die Trägheit der Glühbirnen oder LEDs kann kurze Unterbrechungen kaum überbrücken.
Häufige Ursache für Kontaktprobleme Spur G ist eine mangelhafte Oberflächenbeschaffenheit der Radlaufflächen. Neue stromführende Achsen weisen produktionsbedingt oft mikroskopisch kleine Rückstände auf. Diese erhöhen den elektrischen Widerstand zwischen Schiene und Achse. Ein gründliches Einlaufen der Komponenten unter Last glättet diese Flächen und verbessert die Leitfähigkeit spürbar.
Prüfen Sie bei Aussetzern zwingend die Stromabnehmerkohlen oder Metallschleifer. Diese Bauteile müssen mit konstantem Druck auf die Innenseite der Radscheiben pressen. Bei Modellen wie dem RhB E-Lok Krokodil 20400 ist die mechanische Justierung dieser Kontakte entscheidend für die Digitalfunktionen. Verunreinigungen durch verharztes Öl oder Abrieb sollten Sie regelmäßig mit einem geeigneten Reiniger entfernen.
Zusätzlich spielt die korrekte Verkabelung innerhalb des Waggons eine Rolle. Lose Lötstellen an den Achslagern führen bei Vibrationen zu Mikro-Unterbrechungen. Kontrollieren Sie daher sämtliche Verbindungen zur internen Beleuchtung auf festen Sitz. Eine saubere Verlegung der Kabel verhindert zudem Kurzschlüsse durch mechanische Quetschungen im Drehgestell.
Wartung und Schmierung der Lager
Die mechanische Reibung ist der größte Feind einer stabilen Stromübertragung. Trocken laufende Lager führen zu Hitzeentwicklung und Materialverschleiß. Dies schädigt langfristig die Achsaufnahme und verschlechtert die Kontaktqualität. Eine regelmäßige Schmierung ist daher für alle Gartenbahner eine Pflichtaufgabe im Wartungsplan.
Verwenden Sie ausschließlich spezielles Leitfett für elektrische Kontakte. Herkömmliche Schmierstoffe wirken oft isolierend und unterbrechen den Stromfluss komplett. Das richtige Fett reduziert nicht nur den Verschleiß, sondern schützt die Metallflächen gleichzeitig vor Korrosion. Besonders im Außenbereich ist dieser Oxidationsschutz für stromführende Achsen lebenswichtig.
Tragen Sie das Schmiermittel sparsam auf die Kontaktpunkte auf. Zu viel Fett zieht Staub und Schmutz an, was wiederum zu einer abrasiven Paste wird. Dies schleift die Achszapfen regelrecht ab und führt zu instabilem Laufverhalten. Bei schweren Modellen wie der UP-Dampflok 20230 ist die Belastung der Lager besonders hoch.
Nach der Schmierung empfiehlt sich eine kurze Testfahrt. Beobachten Sie, ob sich der Rollwiderstand verringert hat und die Stromabnahme konstant bleibt. Ein gut gewartetes Fahrwerk erkennt man an der lautlosen Gleitbewegung und dem absolut ruhigen Lichtbild. Diese Sorgfalt sichert den Werterhalt Ihrer hochwertigen Spur G Modelle nachhaltig.
Weitere Empfehlungen
SX6 Soundmodul 16 Bit für DRIVE-Lokdekoder ML-Train
Stainz SX6 Soundmodul
Soundmodul SX6 BR 80 Dampflok DS6 ML-Train
Baureihe U 2x70x Dampflok SX6 Soundmodul
Stainz Weihnachten 2x21x SX6 Soundmodul
Schöma Diesel-Lok SX6 Soundmodul
Wir sind Modell-Land
Modell-Land ist dein Fachhandel für Modellbau und Modelleisenbahnen. Ob Anfänger oder erfahrener Sammler – bei uns findest du eine riesige Auswahl an Modellen, Ersatzteilen und Zubehör zu fairen Preisen.
Häufige Fragen zu wie Speichenradsatz Spur G richtig wechseln Schritt für Schritt
Welchen Durchmesser haben Standard-Speichenradsätze für Spur G?
Der gängige Standarddurchmesser für Speichenradsätze in der Spur G beträgt 31 mm. Dieses Maß orientiert sich an den klassischen Proportionen europäischer und amerikanischer Schmalspurwagen. Durch die präzise Einhaltung dieses Durchmessers bleibt die Pufferhöhe der Fahrzeuge nach der Umrüstung unverändert. Dies stellt die volle Kompatibilität beim Kuppeln mit anderen Modellen sicher.
Passen Speichenradsätze in jeden Güterwagen?
In der Regel sind Speichenradsätze mit 31 mm Durchmesser mit fast allen gängigen Güterwagen-Modellen der Spur G kompatibel. Die Achslänge ist standardisiert, sodass sie problemlos in die vorhandenen Achslagergehäuse passen. Bei speziellen Drehgestell-Konstruktionen oder sehr alten Modellen sollte vorab geprüft werden, ob ausreichend Platz für den Speichenkranz vorhanden ist. In den meisten Fällen ist der Austausch jedoch ein einfacher Plug-and-Play-Vorgang.
Ich habe ein Problem mit stromführenden Achsen: Wenn der Wagen sich bewegt, geht das Licht aus; wenn der Wagen steht, leuchtet es wieder. Was kann ich tun?
Dieses Phänomen deutet auf eine mechanische Instabilität der Stromabnehmer hin. Während der Fahrt entstehen Vibrationen und Fliehkräfte, die einen zu schwach eingestellten Kontakt vom Rad abheben lassen. Im Stand reicht das Eigengewicht oder der statische Druck oft aus, um den Kontakt zu halten. Prüfen Sie den Anpressdruck der Schleifkontakte oder Kohlen und biegen Sie diese gegebenenfalls vorsichtig nach. Reinigen Sie zudem die Laufflächen und Kontaktstellen gründlich von Schmutzfilm und Oxidschichten.
Müssen neue Metallradsätze eingefahren werden?
Ja, ein kontrolliertes Einfahren ist für die optimale elektrische Leistung absolut notwendig. Durch die mechanische Reibung während der ersten Betriebsstunden polieren sich die Laufflächen und Kontaktpunkte mikroskopisch glatt. Dies minimiert den Übergangswiderstand und reduziert das Risiko für Lichtflackern deutlich. Wir empfehlen, neue Achsen mindestens 30 Minuten in beide Fahrtrichtungen bei mittlerer Geschwindigkeit unter Last zu betreiben. Erst nach dieser Einlaufphase erreichen die Radsätze ihre volle Zuverlässigkeit in der Stromübertragung.
