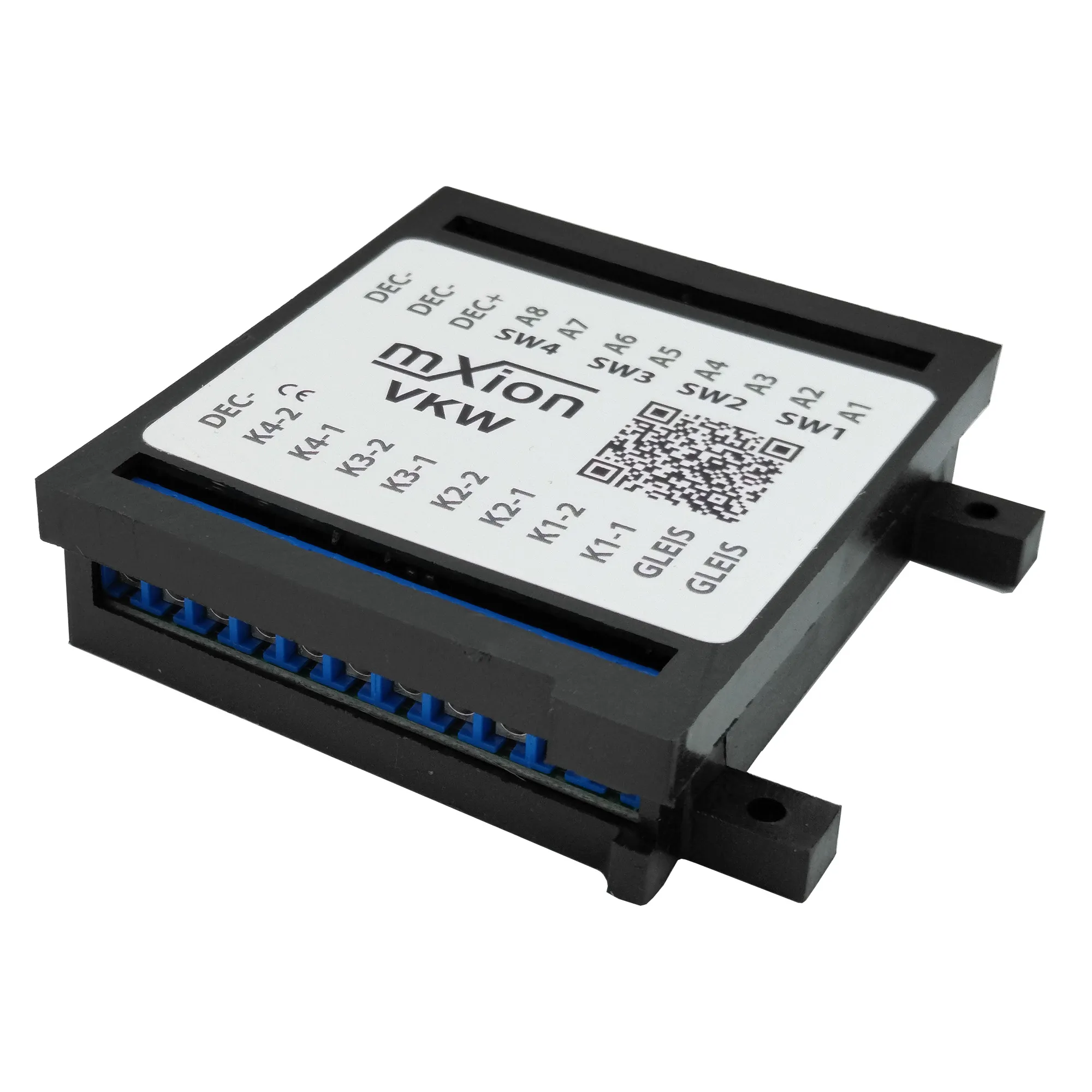

4-Kanal Weichendekoder mit 8 Kontakteingängen ML-Train 84002033

Beschreibung:

1. Funktionsbeschreibung

Der 4-Kanal Weichendekoder ist extrem leistungsstark und verfügt über insgesamt 8 geschützete Kontakteingänge – ist also gleichzeitig ein 8-Kanal Schaltdekoder!

Jeder der 8 Ausgänge kann mit 0,7A belastet werden. Dadurch sind diverse Schaltaufgaben, das Bedienen analoger Schaltpulte und das richtungsabhängige Schalten mit Tastern, Schaltern, Reed- und Gleiskontakten möglich.

Eine Besonderheit dieses Dekoders ist die interne Speicherung von Weichenstraßen. Damit können auch Damit können auch Zentralen ohne Weichenstraßenoption oder mit zu wenig speicherbaren Straßen problemlos die Weichenstraßenfunktion nutzen.

Im Weichenmodus (Auslieferung, CV29 Bit7 = 1) können 4 Weichen geschaltet werden! Im Lokmodus (CV29 Bit7 = 0) stehen 8 Funktionsausgänge zur Verfügung!

Der Dekoder bietet zudem noch weitere Verwendungsmöglichkeiten, wie einen Spezialmodus für 3-Weg-Weichen, Entkupplergleise, Zeit- oder Dauermodus, automatisches Zurückschalten uvm.!

Des Weiteren sind die Ausgänge dimmbar, was z.B. für die Nutzung von Signallaternen wichtig wäre.

Das Modul unterstützt CV, POM und Registerprogrammierung.

HINWEIS: Das Modul sollte unbedingt an eine geschützte Stelle in Ihrer Anlage eingebaut werden (z.B. in Modellhäuser oder Schuppen)!

2. Funktionsumfang

• DCC NMRA Digitalbetrieb
• Motor-, Schalt- und Weichendecoder
• Vollkompatibles NMRA-DCC Modul
• 8 Kontakteingänge mit vielfältigen Funktionen (anschalten, abschalten, richtungsabhängiges Schalten, paarweise, uvm) manuelle Steuerung
• 8 verstärkte Funktionsausgänge im Lokmodus
• Einstellbare Funktionen im Lokmodus
• 4 Weichenausgänge
• Beschriftung aller Anschlüsse auf dem Deckel
• Intelligentes Schalten für 3-Weg-Weichen
• Implementierte Funktion für elektr. Entkuppler
• Definierte Startposition einstellbar
• Automatische Zurückschaltfunktionen
• Ausgänge invertierbar
• Steuerung über Lok- oder Weichenadressen
• Funktions- und Weichenausgänge dimmbar
• Weichenstraßen mit 1 Schaltbefehl
• Bis zu 3 Weichenstraßen abspeicherbar
• Weichenstrassen ohne Zentraleneinfluss steuerbar
• Sehr einfaches Funktionsmapping
• 28 Funktiontasten adressierbar, 10239 Lokadressen, 2048 Weichenadressen möglich
• 14, 28, 128 Fahrstufen (automatisch)
• Vielfältige Programmiermöglichkeiten (Bitweise, CV, POM Schaltdecoder, Register)
• Keine Last bei Programmierung erforderlich

3. Wichtige Informationen zur Inbetriebnahme

Bauen Sie die Elektronik sorgfältig nach den Anschlussplänen ein. Das Modul darf nur für die in der Anleitung genannten Funktionen genutzt werden. Eine anderweitige Verwendung, kann zur Zerstörung führen. Bei unsachgemäßem Anschluss erlischt der Garantieanspruch. Dieses Modul ist kein Spielzeug!

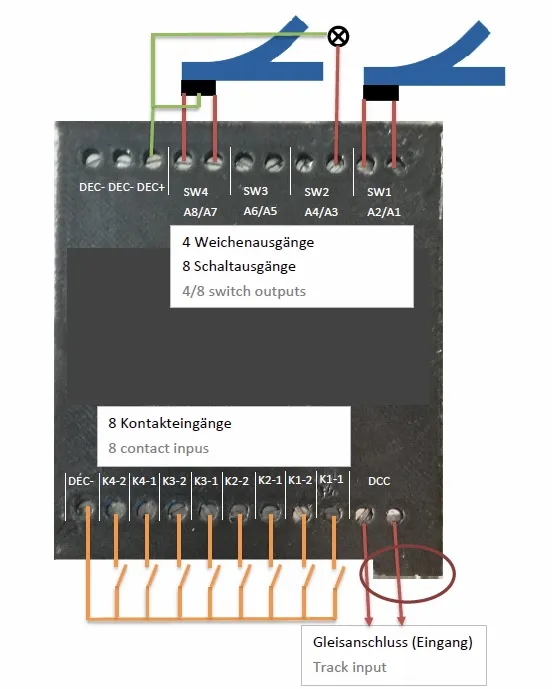

4. Anschlussbuchsen

Schalten Sie Verbraucher zwischen A1-A8 und gemeinsamen + Pol (DEC+). Auch Im Weichenbetrieb (CV29 Bit7 = 1) kann DEC+ als Gegenpol genutzt werden um bspw. Lampen per Weichenadresse schalten zu können.

Bis zu 4 Weichen oder bis zu 8 Verbraucher (Lampen, Motoren usw). steuerbar!

5. Technische Daten

• Spannung:
  7-27V DC/DCC
  5-18V AC
• Stromaufnahme: 50mA (ohne Funktionsausgänge)
• Maximaler Funktionsstrom: SW1-SW4 (A1-A8) je 0.7A
• Maximaler Gesamtstrom: 5.5A
• Temperaturbereich: -20 bis 65°C
• Abmaße LxBxH (cm): 7x6x1,7

Die folgende Firma hat den 4-Kanal Weichendekoder für Modell-Land hergestellt:
MD-Electronics, Marius Dege
Hornerstraße 24
33102 Paderborn
