2-Kanal Funktionsdekoder für Spur-G ML-Train 84002027

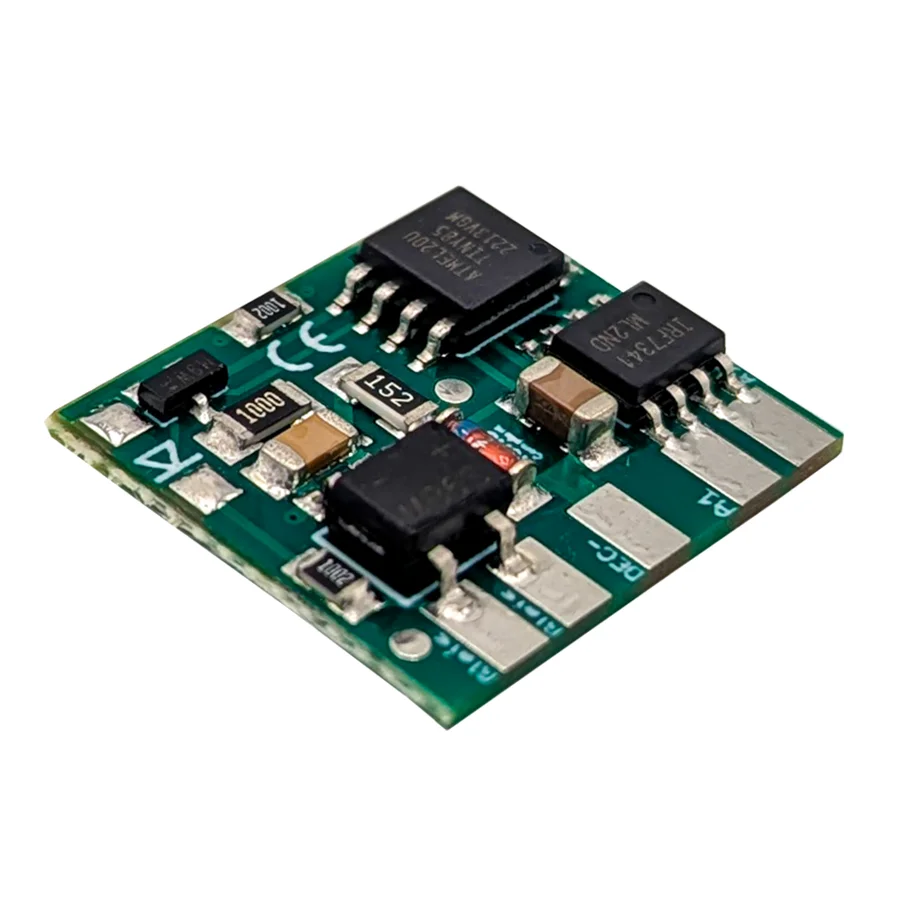

Funktionsbeschreibung

Der GLD ist ein 2-Kanal Funktionsdecoder. Es besticht durch seine sehr geringen Abmaße und durch den hohen Funktions- und Leistungsumfang. Durch die geringen Abmaße kann das Modul (auch mehrfach) in Loks, Wagen oder Gebäude installiert werden. Mit seiner hohen Leistungsabgabe von bis zu 1 A je Kanal ist es ideal geeignet, um auch größere Lasten zu schalten. Weiterhin unterstützt das Modul eine Reihe von Licht- und Schalteffekten, welche konfiguriert und frei angepasst werden können.

Somit ist es ideal für Personenwagen geeignet, um diese zu beleuchten und mit Lichteffekten auszustatten. Durch die 2 Kanäle können z. B. Abteile getrennt beleuchtet oder Zugschlusslampen digital geschaltet werden.

Im Analogbetrieb sind beide Ausgänge mit vollem Funktionsumfang ebenfalls nutzbar.

Zudem können beide Ausgänge gedimmt werden.

Der Decoder kann in alle LGB® Wagen ohne Modifikationen vornehmen zu müssen, installiert werden. Die nachfolgenden Bilder zeigen div. LGB® Wagenmodelle, wo der Decoder einfach installiert werden kann (unsichtbar sogar!).

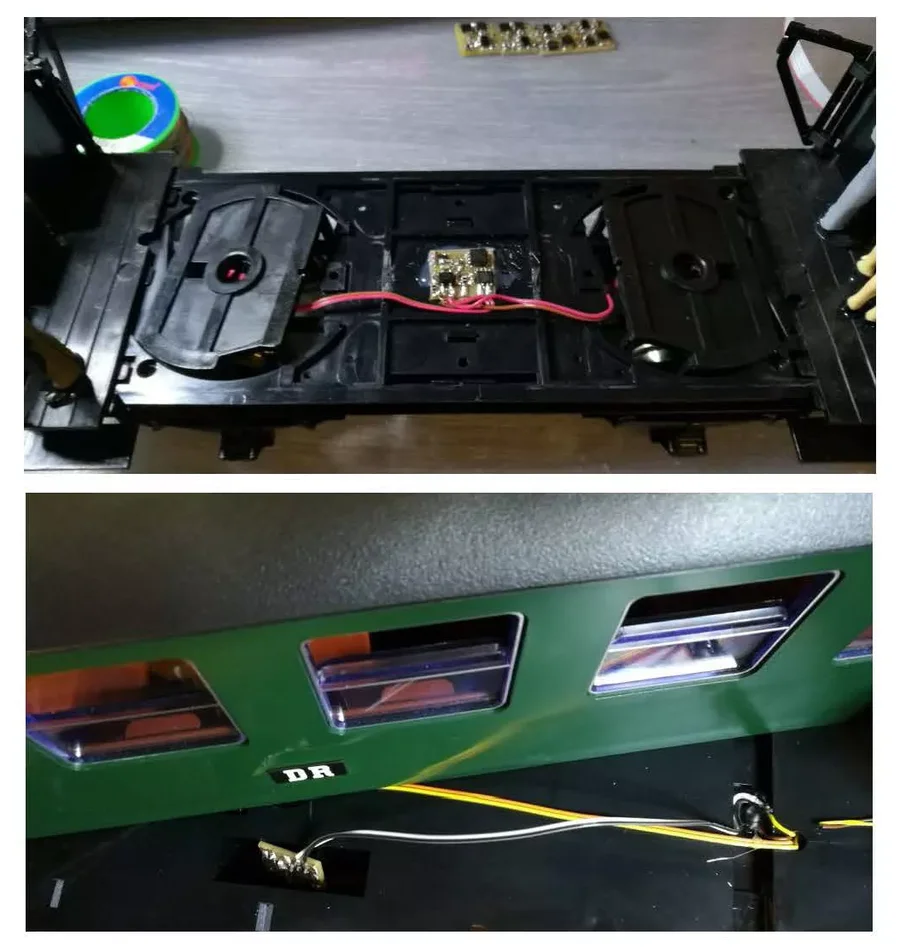

Die Bilder zeigen (v. o. n. u.) den Einbau in den LGB® Einheitswagen und in die LGB® HSB-Wagen.




Hinweise

Vergewissern Sie sich, ob die Ausgangsspannungen zu Ihrem Verbraucher passen, da dieser sonst zerstört werden kann! Für Nichtbeachtung übernehmen wir keine Haftung.

Der Decoder lässt sich auch per Weichenadresse schalten (bis 255) wenn CV 29 Bit 7 = 1 gesetzt wird (ab Version 1.1). Damit können dann H0-Weichen und alte LGB-Weichen (3 polig) gesteuert werden. Hierzu ist in CV 49 Bit 6, 7 eins der Bits auf 1 zu setzen.

Einige Funktionen sind nur mit der neusten Firmware nutzbar, führen Sie daher bei Bedarf ein Update durch.

Bitte beachten Sie die CV-Grundeinstellungen im Auslieferungszustand.


Funktionsumfang

DC/AC/DCC Betrieb

Analog & Digital

Vollkompatibles NMRA-DCC Modul

Superkleine Abmaße

Per Weichenadresse schaltbar (3 polige Weichen)

Puffer möglich

2 verstärkte Funktionsausgänge

Zufallsgenerator (z. B. Toilettenlicht)

Bedingungen (vorwärts, rückwärts, etc.)

Viele Sonder- und Zeitfunktionen einstellbar

Funktionsausgänge dimmbar

Resetfunktionen für alle CVs

Sehr einfaches Funktionsmapping

28 Funktiontasten adressierbar, 10239 Lokadressen, 14, 28, 128 Fahrstufen (automatisch)

Vielfältige Programmiermöglichkeiten (Bitweise, CV, POM)

Keine Last bei Programmierung erforderlich

Auch per Weichenadresse schaltbar (ab Version 1.1)

Anschlussbuchsen

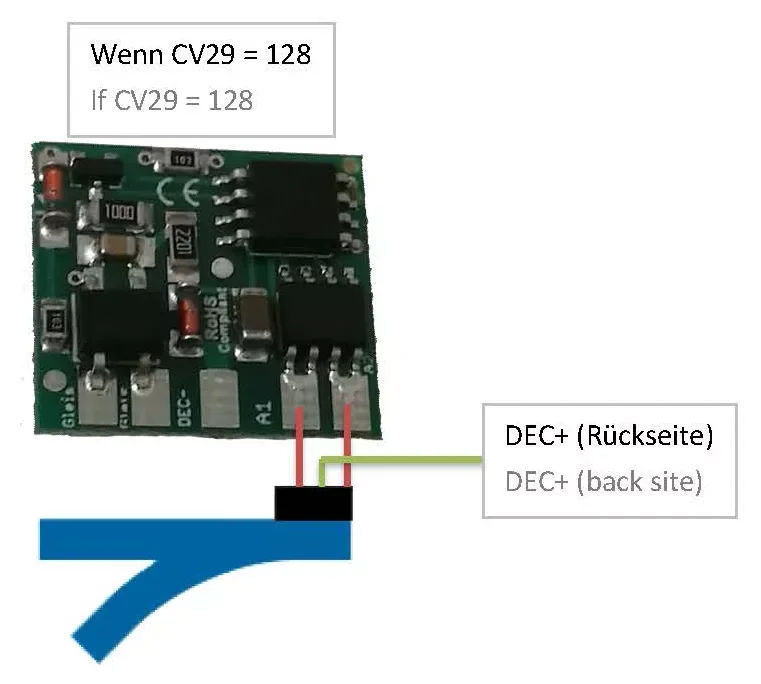

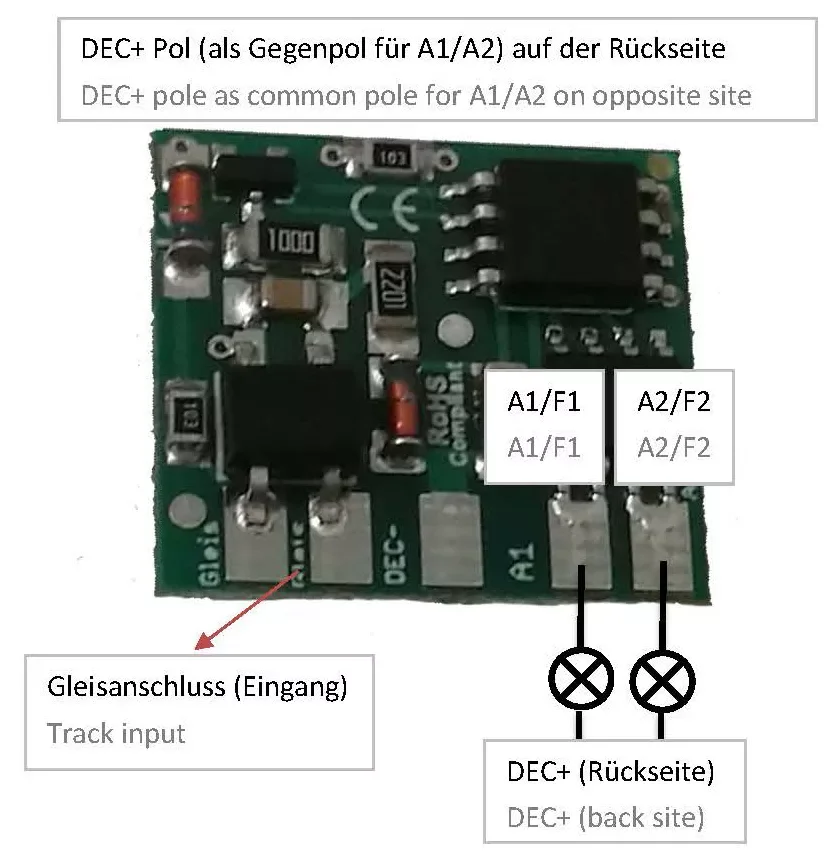

Schalten Sie Verbraucher zwischen A1/A2 und gemeinsamen + Pol.






Programmiersperre

Um versehentliches Programmieren zu verhindern bieten CV 15/16 eine Programmiersperre. Nur wenn CV 15 = CV 16 ist eine Programmierung möglich. Beim Ändern von CV 16 ändert sich automatisch auch CV 15. Mit CV 7 = 16 kann die Programmiersperre zurückgesetzt werden.

STANDARTWERT CV 15/16 = 245


Programmiermöglichkeiten

Dieser Decoder unterstützt die folgenden Programmierarten: Bitweise, POM, Register CV lesen & schreiben.

Es wird keine zusätzliche Last zur Programmierung benötigt.

Im POM (Programmierung auf dem Hauptgleis) wird ebenfalls die Programmiersperre unterstützt. Der Decoder kann zudem auf dem Hauptgleis programmiert werden, ohne das andere Decoder beeinflusst werden. Somit muss bei Programmierung kein Ausbau des Decoders erfolgen.

HINWEIS: Um POM zu nutzen ohne andere Decoder zu beeinflussen, muss Ihre Digitalzentrale POM spezifische Decoderadressen unterstützen.


Programmierung von binären Werten

Einige CV’s (z. B. 29) bestehen aus sogenannten binären Werten. Das bedeutet, dass mehrere Einstellungen in einem Wert zusammengefasst werden. Jede Funktion hat eine Bitstelle und eine Wertigkeit. Zur Programmierung einer solchen CV müssen alle Wertigkeiten addiert werden. Eine deaktivierte Funktion hat immer die Wertigkeit 0.

BEISPIEL: Sie wollen 28 Fahrstufen, lange Lokadresse programmieren. Dazu müssen Sie in CV 29 den Wert 2 + 32 = 34 programmieren.


Pufferspeicher

Schließen Sie Speicherpuffer direkt an DEC+ und DEC- an. Die Kondensatoren müssen, sofern keine Ladeelektronik enthalten ist, mit einem Widerstand von 120 Ohm und einer Diode parallel dazu zwischen DEC+ und Anschluss (+) des Puffers geschaltet werden. Der Strich auf der Diode (Kathode) muss an DEC+ angeschlossen werden. Der Decoder enthält keine Buffer-Control Anschluss.


Programmierung Lokadressen

Lokadresse bis 127 werden direkt in CV 1 eingetragen. Hierzu muss außerdem CV 29 – Bit 5 „aus“ sein (wird automatisch gesetzt).

Wenn größere Adressen genutzt werden sollen, muss CV 29 – Bit 5 „an“ sein (automatisch wenn CV 17/18 geändert wird). Die Adresse wird nun in CV 17 und 18 gespeichert. Die Adresse wird dann wie folgt berechnet (z. B. Lokadresse 3000):

3000 / 256 = 11,72; CV 17 ist 192 + 11 = 203.
3000 – (11 x 256) = 184; CV 18 ist also 184.


Resetfunktionen

Über CV 7 kann der Decoder zurückgesetzt werden. Dazu sind diverse Bereiche nutzbar. Schreiben mit folgenden Werten:

11 (Grundfunktionen)

16 (Programmiersperre CV 15/16)

33 (Funktionsausgänge)

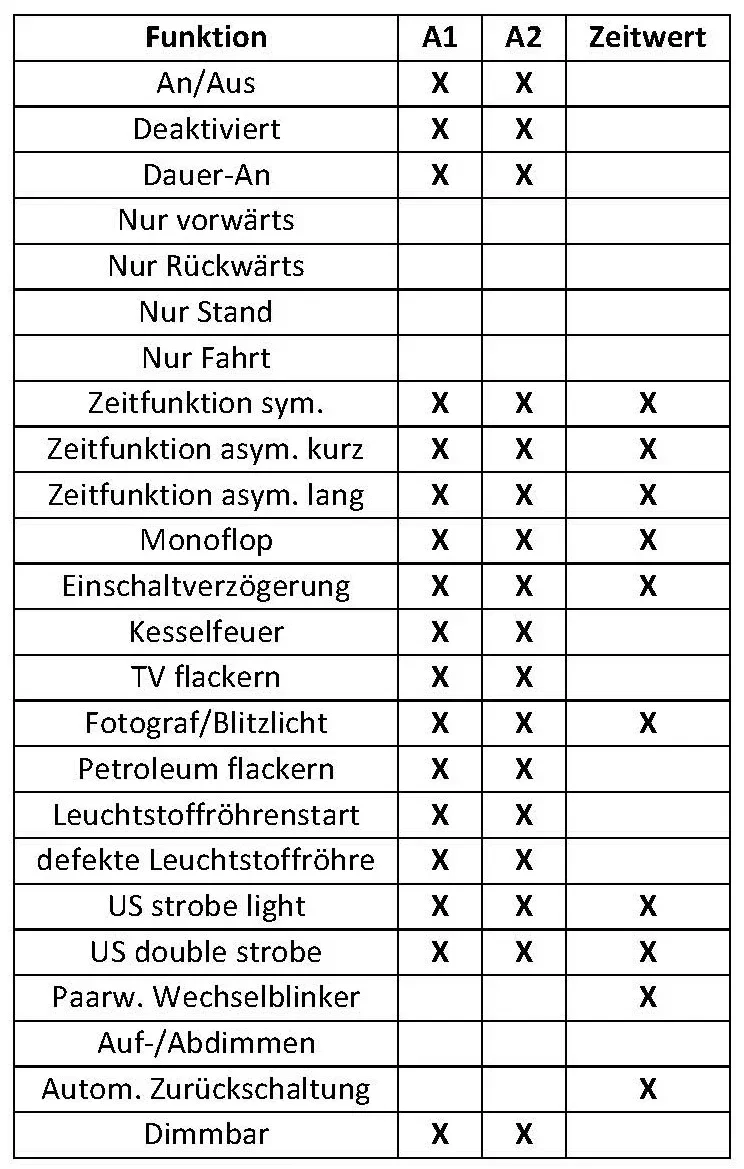

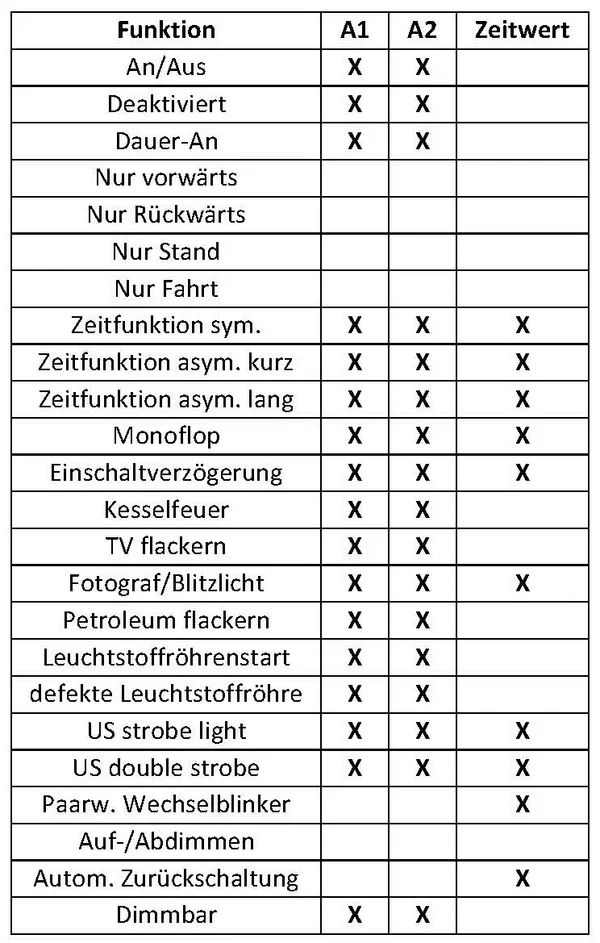

Merkmale der Funktionsausgänge




Technische Daten

Spannung: 7-27 V DC/DCC, 5-18 V AC

Stromaufnahme: 5 mA (ohne Funktionsausgänge)

Maximaler Funktionsstrom: A1/A2 = 1 A

Maximaler Gesamtstrom: 1 A

Temperaturbereich: -20 bis 65 °C

Abmaße: L2 x B1,5 x H0,5 cm
