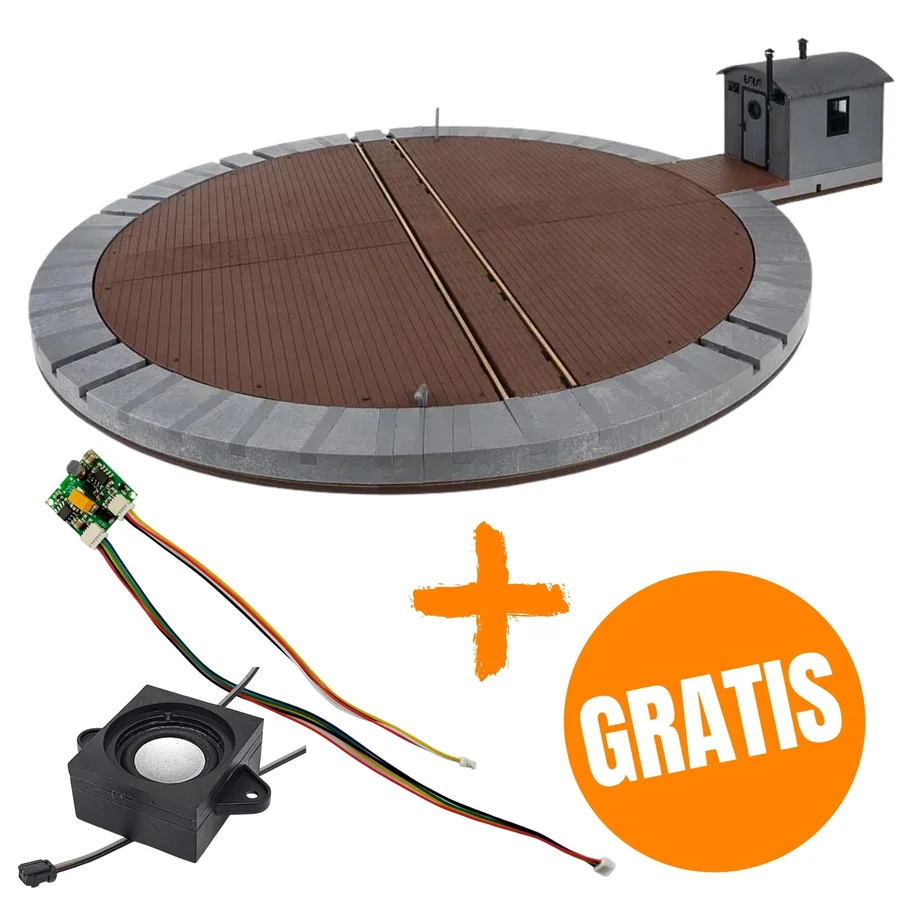

Drehscheibe Pola 330835 mit ML-Train SX6-Soundmodul bespielt und Lautsprecher

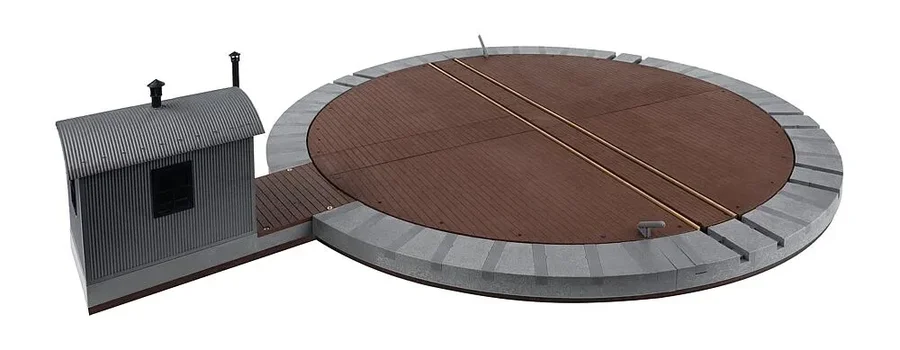

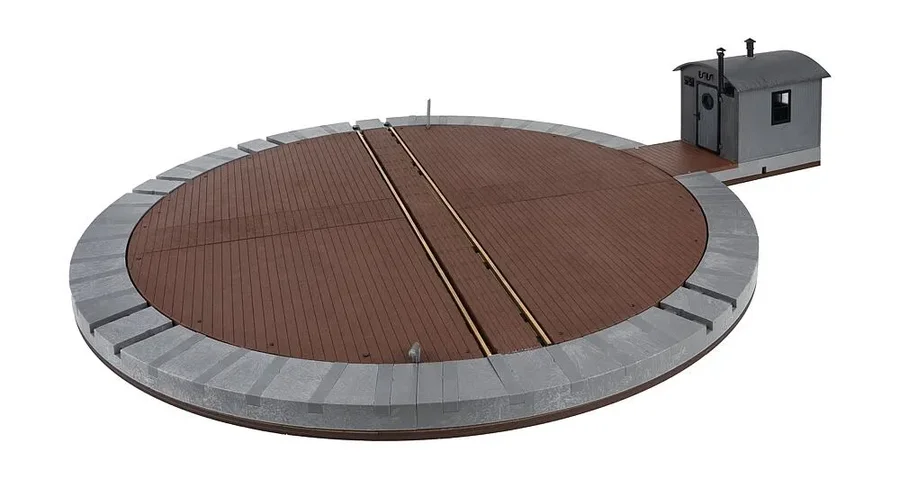

Drehscheibe Pola 330835
Die wetterfeste, kugelgelagerte Schmalspurdrehscheibe beeindruckt mit höchster Präzision und langer Lebensdauer. Ein besonderes Highlight ist der neue Decoder, der sowohl für den Analog- als auch den Digitalbetrieb geeignet ist. Das integrierte Kehrschleifenmodul sorgt für einen reibungslosen und zuverlässigen Betrieb. Angetrieben wird die Drehscheibe von einem robusten 12 V Gleichstrom-Getriebemotor, der im Bausatz enthalten ist. Der Rechts- und Linkslauf lässt sich frei steuern. Ebenfalls im Lieferumfang enthalten ist ein passendes Wärterhäuschen, das den Antrieb stilvoll abdeckt.

Gesamtdurchmesser der Drehscheibe: Ø 696 mm

Durchmesser der Drehbühne: Ø 590 mm

Gesamtlänge: 892 mm

Höhe der Drehscheibe: 22 mm

Höhe mit Wärterhäuschen: 169 mm

Min. Abgangswinkel: 15°

Anschluss: 16 V Wechselspannung oder an eine Digitalzentrale

Hinweis: Die folgenden Komponenten (Soundmodul, Lautsprecher und Adapter) sind perfekt auf die Drehscheibe abgestimmt und passen lötfrei zusammen.

SX6 Soundmodul 16 Bit für DRIVE-Lokdekoder ML-Train 80609010 (GRATIS)
Das SX6-Soundmodul ist ein leistungsstarker Sounddecoder mit einer microSUSI-Schnittstelle. Eine weitere Schnittstelle ermöglicht das Anbringen von Lautsprecher, Reedschalter, Lautsprecherregler und einem Taktgeber. Bei diesem Modul lassen sich alle Komponenten mittels Plug & Play einfach mit unseren DRIVE-Lokdekodern von ML-Train zusammenstecken.

Durch seine geringe Größe ist das Modul auch für kleine Loks geeignet. Falls Sie einen Dekoder eines anderen Herstellers verwenden, überprüfen Sie bitte, ob dieser über eine microSUSI-Schnittstelle verfügt.

Auch im analogen Betrieb lässt sich Ihre Lok mittels eines SUSI-Wandlers mit Sound ausrüsten (von ML-Train 80600100).

Funktionsumfang

16-Bit-Soundclips (DS6) mit bis zu 30 Zusatzgeräuschen

alle bisherigen 8-Bit-Soundclips können weiter verwendet werden

8-Bit Soundclips (DSD, DS6, DS4) werden in besserer Qualität abgespielt

alle Sounds sind kostenlos aufspielbar

bis zu 640 Sekunden Soundspeicher

5 Kanäle gleichzeitig abspielbar

Fahrgeräusch in der Klangfarbe umschaltbar

umschaltbares Bremsen: Lok oder Zug

Leerlauf- und Lastgeräusch auch per Funktion schaltbar

Funktionmapping bis F68

Anschluss für 4 bis 16 Ohm-Lautsprecher

Ausgangsleistung 3 W an 8 Ohm und 6 W an 4 Ohm

Technische Details

Soundkanäle zur Wiedergabe: 5

Max. Dauer des gespeicherten Sounds: 640 Sekunden

Stromaufnahme: bis zu 160 mA

Ausgangsleistung: 3,2 W

Impedanz der zu verwendenden Lautsprecher: 8 Ohm

Größe: 28 x 24 x 15 mm

Belegung des Zusatzkabels ist:
blau/grün = Lautsprecher
gelb = DEC-/GND
schwarz = Takt
rot = 3,3V

HINWEIS: Um Kondenswasserbildung zu vermeiden benutzen Sie die Elektronik bei Temperaturen unter 0°C nur, wenn diese vorher aus einem beheizten Raum kommt. Im Betrieb sollte sich kein weiteres Kondenswasser bilden können.


Lautsprecher 4 Ohm 5 W mit Schallbox ML-Train 80401015 (GRATIS)
Der Lautsprecher in einer Schallbox mit einem 40 cm Mini-CT Anschlusskabel hat durch seine Box einen sehr starken und klaren Klang.

Ein 40 cm Kabel mit einem Mini-CT Stecker ist am Lautsprecher angeschlossen, dieser passt für ML-Train Drive-Decoder, Basic-S Sounds und XLS/LS/S von Massoth.

Durch die kleine Bauform (28 x 28 x 14 mm) und dem sehr starken und klaren Klang ist die Soundbox für viele Spur-G Loks sehr gut geeignet.

Eigenschaften

Ohm: 4

Watt: 5

Boxgröße: 28 x 28 mm

Bauhöhe: 14 mm

Bohrlochabstand: 36,8 mm

Sound Adapter für Lautsprecher und Takt ML-Train 80608019 (GRATIS)
Sound-Adapter für die lötfreie Aufnahme von Lautsprecher und Taktgeber am SX6-Soundsystem. Der Adapter ermöglicht den lötungsfreien Einbau am DRIVE-S und DRIVE-L von ML-Train sowie an vielen Decodern anderer Hersteller; für die ML-Train Decoder DRIVE-M, XL und SB wird dieser Adapter nicht benötigt. Dadurch bleibt das Set vollständig steckbar und passt nahtlos zusammen.

Die folgende Firma hat das SX6 Soundmodul, den Lautsprecher und die Adapterplatine für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)

Die Sounddaten sind von der Firma:
DIETZ ELEKTRONIK GmbH & Co. KG, Hindenburgstr.31, D-75339 Höfen
