Sound-Adapter richtig mit Decoder und Lautsprecher verbinden: Eine Schritt-für-Schritt Anleitung
Die Nachrüstung einer Gartenbahn-Lokomotive mit realistischem Sound steigert das Spielerlebnis erheblich, erfordert jedoch eine präzise Verkabelung zwischen Soundmodul, Fahrdecoder und Lautsprecher. Viele Modellbahner stehen vor der Herausforderung, die passenden Steckerverbindungen für SUSI-Schnittstellen oder analoge Nachrüst-Sets zu finden. In diesem Ratgeber erfahren Sie, wie Sie Sound-Adapter fachgerecht einsetzen, um die Kommunikation zwischen den Komponenten sicherzustellen. Ob digitale Steuerung oder analoger Betrieb mit Anfahrverzögerung – wir erklären die technischen Grundlagen und geben wertvolle Tipps zur Vermeidung typischer Fehler wie fehlender Sounddateien oder Inkompatibilitäten bei Steckverbindungen. Meistern Sie die Installation Ihres Sound-Equipments und genießen Sie satten Klang auf Ihren Schienen.
Grundlagen der Sound-Verbindung: Adapter und Schnittstellen
Die akustische Untermalung einer Gartenbahn entscheidet maßgeblich über die Realitätsnähe des Fahrbetriebs. Ohne das markante Zischen des Dampfes oder das tiefe Grollen eines Dieselmotors wirkt selbst die detaillierteste Anlage leblos. Die technische Umsetzung erfordert Präzision bei der Wahl der Komponenten. Zentrale Bauelemente sind hierbei moderne Soundmodule und deren Interaktion mit der digitalen Steuerelektronik. Ein fachgerechter Soundmodul Anschluss bildet das Fundament für eine synchrone Geräuschentwicklung. Hierbei spielen genormte Schnittstellen eine Schlüsselrolle.
Moderne Lokomotiven der Spur G verfügen meist über ausreichend Platz im Gehäuse. Dies erleichtert die Installation von Zusatzmodulen und großvolumigen Lautsprechern. Dennoch ist die korrekte Verdrahtung zwischen Fahrdecoder und Soundelektronik oft eine Herausforderung für Hobbyisten. Besonders bei der Nachrüstung älterer Modelle ist technisches Verständnis gefragt. Wir fokussieren uns auf die stabilen Standards, die eine zuverlässige Kommunikation der Bauteile garantieren. Nur so erreichen Sie eine Klangqualität, die der mechanischen Robustheit Ihrer Gartenbahn entspricht.
Die Rolle der SUSI-Schnittstelle beim Soundmodul
Die SUSI-Schnittstelle (Schnittstelle für Universelle Serielle Impulse) hat sich als Standard in der Modellbahnwelt etabliert. Sie dient als Kommunikationsbrücke zwischen dem Fahrdecoder und peripheren Modulen. Das Soundmodul empfängt über dieses Kabel alle relevanten Fahrdaten in Echtzeit. Dazu gehören die aktuelle Fahrstufe, Beschleunigungswerte und spezielle Funktionsbefehle. Der Fahrdecoder agiert hierbei als Master, während das Soundmodul die erhaltenen Signale in akustische Ereignisse umsetzt. Diese Trennung von Motorsteuerung und Sounderzeugung entlastet den Hauptprozessor des Decoders.
Ein wesentlicher Vorteil der SUSI-Schnittstelle ist die einfache Plug-and-Play-Installation. Die Stecker sind verpolungssicher ausgeführt. Dies verhindert Schäden an der empfindlichen Elektronik während der Montage. Beim Einbau in eine passende Dampflok oder vergleichbare Modelle muss lediglich die Buchse am Fahrdecoder lokalisiert werden. Über die SUSI-Verbindung erfolgt zudem die Programmierung des Soundmoduls. Konfigurationsvariablen (CVs) lassen sich so direkt über die Zentrale auslesen und verändern. Dies ermöglicht die individuelle Anpassung von Lautstärke und Soundsequenzen an das jeweilige Einsatzszenario.
Die Zuverlässigkeit dieser Schnittstelle ist im Außenbetrieb besonders wichtig. Feuchtigkeit und Temperaturschwankungen dürfen die Datenübertragung nicht beeinflussen. Hochwertige Kabelverbindungen und geschützte Einbauorte im Inneren der Lokomotive sind daher Pflicht. Wer seine RhB E-Lok Krokodil mit realistischem Sound ausstatten möchte, sollte stets auf die Kompatibilität der SUSI-Protokolle achten. Die meisten namhaften Hersteller unterstützen diesen Standard konsequent. So bleibt Ihre Anlage flexibel für zukünftige technische Erweiterungen.
Anschluss des Lautsprechers am SX6 Modul
Das SX6 Modul zeichnet sich durch seine kompakte Bauweise und die klare Trennung der Anschlusswege aus. Neben dem bereits erwähnten SUSI-Kabel verfügt das Modul über einen zweiten dedizierten Ausgang. Dieser ist ausschließlich für den Lautsprecher vorgesehen. Die Signalübertragung erfolgt hier analog. Eine korrekte Impedanzanpassung ist für die Langlebigkeit der Endstufe entscheidend. Üblicherweise werden im Gartenbahnbereich Lautsprecher mit einer Impedanz von 4 Ohm verwendet. Ein direkter Anschluss ohne zusätzliche Verstärker ist beim SX6 problemlos möglich.
Für die Montage stehen dem Modellbahner verschiedene Optionen zur Verfügung. Oft befinden sich im Gehäuse der Lokomotiven bereits vorgefertigte Lautsprecheraufnahmen. Sollte der Platz begrenzt sein, bieten sich kompakte Lok- und Wagenteile an, um den Schallkörper optimal zu positionieren. Ein Resonanzkörper ist zwingend erforderlich, um tiefe Frequenzen sauber wiederzugeben. Ohne Gehäuse klingt selbst das beste Soundmodul dünn und blechern. Die Kabelführung sollte so gewählt werden, dass keine beweglichen Teile des Getriebes berührt werden.
In komplexeren Setups kommen oft Adapter zum Einsatz. Diese erlauben es, den Lautsprecher schnell vom Modul zu trennen, wenn Wartungsarbeiten anstehen. Besonders bei manchen Modellen ist der Raum im Kessel knapp bemessen. Hier hilft eine saubere Verkabelung mit passgenauen Steckverbindungen. Achten Sie darauf, dass die Lötstellen am Lautsprecher isoliert sind. Ein Kurzschluss am Ausgang kann das Soundmodul irreparabel beschädigen. Testen Sie die Verbindung vor dem endgültigen Zusammenbau des Gehäuses bei geringer Lautstärke.
Passende Produkte entdecken
HSB Triebwagen T1 digital mit Zimo Decoder und...
Sound Adapter für Lautsprecher und Takt ML-Train
18 Meter Flex-Gleis mit 24 Schraubschienenverbinder + Biegevorrichtung

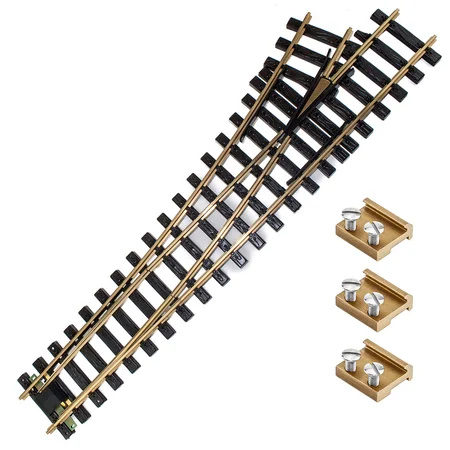

Weiche links Messing R5 mit Verbinder ML-Train
3x Lichtsignal Typ L 2-fach RhB für Spur G analog / digital mit Decoder ML-Train

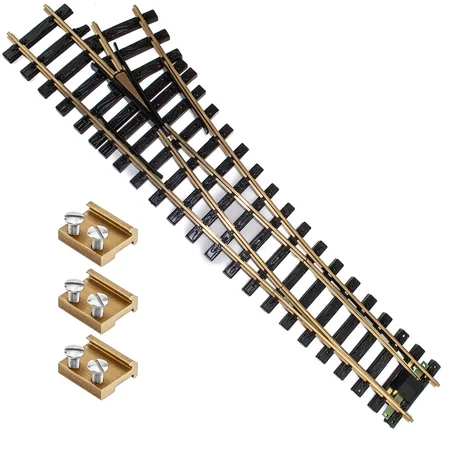

Weiche rechts Messing R5 mit Verbinder ML-Train
Installation in analogen und speziellen Lok-Modellen
Die Nachrüstung von Sound in klassischen Gartenbahn-Lokomotiven stellt Techniker oft vor spezifische Herausforderungen. Besonders ältere Modelle oder komplexe Triebfahrzeuge benötigen eine präzise Abstimmung zwischen Antrieb und Soundmodul. Ein korrekt installiertes Analogsound-Set haucht analogen Maschinen neues Leben ein. Dabei geht es nicht nur um die akustische Untermalung, sondern um die synchrone Wiedergabe zur Fahrspannung. Die Basis für ein realistisches Sounderlebnis bildet die Anfahrverzögerung. Ohne diese elektronische Komponente würde die Lokomotive sofort losrollen, während das Soundmodul noch die Startsequenz abspielt. Die Verzögerung sorgt dafür, dass die Lok im Stand die Motoren hochfährt oder die Dampfstöße beschleunigt, bevor sich die Räder drehen. Dieser technische Kniff ist entscheidend für die Authentizität auf der Gartenbahn.Analogsound-Sets mit Anfahrverzögerung nachrüsten
Der Einbau beginnt mit der Platzierung des Lautsprechers und des zugehörigen Moduls. Ein hochwertiges Analogsound-Set wird direkt mit der Schienenspannung verbunden. Für die Steuerung der Lautstärke nutzen Profis ein Potentiometer (Poti), das meist dezent im Führerhaus oder unter einer Dachluke montiert wird. Die Verbindung zum Lautsprecher erfolgt über einen spezialisierten Lautsprecher-Adapter, der eine sichere Signalübertragung ohne Kabelgewirr garantiert. Bei der Verkabelung ist die Polarität des Motors entscheidend. Das Soundmodul tastet die anliegende Motorspannung ab, um die Last und die Geschwindigkeit zu interpretieren. Die Anfahrverzögerung wird zwischen den Gleisanschluss und den Motor geschaltet. Sie hält die Lokomotive zurück, bis die Schienenspannung einen Schwellenwert erreicht hat, der dem Soundmodul genügend Energie für den Betrieb liefert. Besonders bei einer massiven Schlepptenderlok ist ausreichend Platz für großvolumige Resonanzkörper vorhanden. Ein größerer Lautsprecher verbessert die Basswiedergabe der Diesel- oder Dampfgeräusche erheblich. Achten Sie darauf, den Lautsprecher fest zu verschrauben, um Vibrationen am Gehäuse zu vermeiden. Die Verkabelung sollte mit flexiblen Litzen erfolgen, damit Wartungsarbeiten an den Getrieben jederzeit möglich bleiben. Für den Umbau von Personenwagen oder Begleitwagen finden Sie passende Lok- und Wagenteile in unserem Sortiment. Hier lässt sich oft ein autarkes Soundsystem unterbringen, falls die Lokomotive selbst keinen Raum mehr bietet. Der Lautsprecher-Adapter dient dabei als Brücke zwischen der Elektronik und dem Schallerzeuger, was die Demontage im Servicefall vereinfacht.Verkabelung bei 3-Punkt-Getrieben und Betriebsartenschaltern
Einige Klassiker der Spur G verfügen über eine spezielle Getriebekonstruktion mit drei Kabelabgängen. Diese sogenannten 3-Punkt-Getriebe finden sich häufig bei bestimmten Modellreihen wie der V51 oder dem Krokodil. Die Kabelfarben Weiß, Braun und Grün signalisieren hier eine getrennte Führung von Licht- und Motorstromkreisen innerhalb des Getriebeblocks. Hier ist Vorsicht geboten, da herkömmliche Decoder-Anschlüsse meist von zwei Motoranschlüssen ausgehen. Bei Modellen wie der RhB E-Lok Krokodil müssen Sie die interne Verdrahtung genau prüfen. Oft ist ein Betriebsartenschalter verbaut, der die Stromabnahme zwischen Schiene und Oberleitung regelt. Wenn Sie hier ein Soundmodul integrieren, muss die Spannungsversorgung hinter diesem Schalter abgegriffen werden. Nur so bleibt die Soundfunktion unabhängig von der gewählten Stromquelle erhalten. Die Integration der Anfahrverzögerung erfolgt in diesen Fällen direkt vor den Motoranschlüssen im Getriebe. Da zweimotorige Lokomotiven einen höheren Anlaufstrom benötigen, muss die Elektronik für diese Last ausgelegt sein. Die Schaltung sorgt dafür, dass beide Getriebe synchron anlaufen. Ohne diese Synchronisation würde ein Motor gegen den Widerstand des stehenden zweiten Motors arbeiten, was zu erhöhtem Verschleiß an den Zahnrädern führt. Für die Instandhaltung älterer Fahrwerke empfiehlt sich die Prüfung der Schleifkontakte. Eine saubere Stromabnahme ist die Grundvoraussetzung für ein unterbrechungsfreies Sounderlebnis. Schmutzige Schienen oder abgenutzte Kohlen verursachen Mikro-Unterbrechungen, die das Soundmodul jedes Mal neu starten lassen. Ein Pufferkondensator kann diese kurzen Aussetzer überbrücken und die Fahrtruhe massiv steigern.
Weitere Empfehlungen
Decoder-Sound-Set SX6 Wismarer Triebwagen ML-Train
Analoges Sound-Set mit unbespieltem SX6-Soundmodul ML-Train
Soundkit für Mogul Piko
Digitales Sound Set mit SX6-Sound Soundmodul europäische Dampflok ML-Train
miniCap Spannungspuffer Powercap ML-Train
Dampfsound BASIC-S für alle Spur-G Loks ML-Train
Fehlersuche: Wenn das Soundmodul nur knackt
Ein hochwertiges Sounderlebnis definiert die Faszination der Gartenbahn. Wenn nach der Installation statt des satten Grollen einer Dampflok nur ein rhythmisches Knacken ertönt, ist die Enttäuschung groß. Dieser Fehler tritt bei der Spur G häufig auf, wenn die Kommunikation zwischen den Komponenten gestört ist. Meist liegt die Ursache in der Signalverarbeitung oder einer fehlerhaften Initialisierung des Decoders.
Inhabergeführte Fachbetriebe wie Modell-Land kennen diese Problematik aus der täglichen Werkstattpraxis. Oft sind es Kleinigkeiten in der Verkabelung oder falsche Einstellungen in der Software, die den digitalen Datenstrom blockieren. Eine systematische Fehlersuche erspart Ihnen den unnötigen Ausbau bereits installierter Hardware. Prüfen Sie zunächst die mechanische Integrität aller Steckverbindungen am Sound-Adapter.
Besonders bei komplexen Modellen wie einer RhB E-Lok Krokodil ist der Bauraum oft begrenzt. Hier können gequetschte Kabel zu Kriechströmen führen, die das Soundmodul irritieren. Das typische Knacken ist meist ein Zeichen dafür, dass das Modul zwar Strom erhält, aber keine interpretierbaren Audiodaten findet. Wir analysieren im Folgenden die häufigsten Fehlerquellen bei der Inbetriebnahme.
Technische Defekte vs. fehlende Sounddateien
Ein Soundmodul ohne aufgespielte Soundprojekte verhält sich hardwareseitig korrekt, bleibt akustisch jedoch stumm oder erzeugt Störgeräusche. Viele Anwender unterschätzen die Notwendigkeit, das Modul explizit mit dem passenden Datensatz für das jeweilige Fahrzeug zu bespielen. Ohne diese digitale Bibliothek weiß der Prozessor nicht, welche Frequenzen an den Lautsprecher ausgegeben werden sollen. Das Resultat ist ein leerer Datenbus, der sich lediglich durch ein kurzes Einschaltknacken bemerkbar macht.
Prüfen Sie, ob das Modul im Auslieferungszustand bereits vorprogrammiert war. Falls Sie eine passende Dampflok nachrüsten, muss das Soundprojekt zwingend zur Zylinderzahl und dem Rhythmus der Maschine passen. Ein falsches Dateiformat oder ein Abbruch während des Schreibvorgangs führt zu korrupten Daten. In diesem Fall hilft nur ein erneutes Aufspielen des Projekts über eine geeignete Programmierschnittstelle.
Hardwaredefekte am Sound-Adapter selbst sind im Vergleich dazu selten. Ein Defekt äußert sich meist durch thermische Probleme oder dauerhaftes Rauschen. Sollten Sie jedoch mechanische Beschädigungen an der Platine feststellen, ist ein Austausch unumgänglich. Achten Sie beim Einbau auf die korrekte Polung, um die empfindliche Elektronik nicht durch Überspannung zu zerstören. Statische Aufladungen während der Montage können ebenfalls zu Fehlfunktionen führen.
Oft liegt der Fehler auch an der Peripherie. Ein defekter Lautsprecher mit Kurzschluss in der Schwingspule zieht zu viel Strom und lässt die Endstufe des Moduls einbrechen. Dies äußert sich ebenfalls durch ein rhythmisches Knacken, da die Schutzschaltung des Moduls ständig greift. Testen Sie das Modul testweise mit einem Ersatzlautsprecher, um diese Fehlerquelle auszuschließen. Hochwertige Lok- und Wagenteile aus unserem Sortiment gewährleisten hier eine dauerhafte Betriebssicherheit.
Spannungsversorgung und Signalprüfung
Die stabile Stromzufuhr bildet das Rückgrat jeder digitalen Gartenbahn-Komponente. Wenn die Spannung am Sound-Adapter unter Last einbricht, startet der Soundprozessor permanent neu. Dies führt zu der beschriebenen Geräuschkulisse. Messen Sie die Spannung direkt am Eingang des Moduls während des Fahrbetriebs. Besonders bei langen Gleisabschnitten und unzureichender Einspeisung kommt es oft zu massiven Spannungsabfällen.
Ein kritischer Punkt ist der Taktgeber Anschluss. Dieser liefert das Signal für die geschwindigkeitsabhängigen Dampfstöße oder Motorgeräusche. Ist dieser Anschluss fehlerhaft verkabelt oder korrodiert, fehlt dem Modul die Referenz für die Wiedergabegeschwindigkeit. Das System wartet auf ein Signal, das niemals eintrifft. Prüfen Sie die Magnete an den Achsen oder den internen Taktgeber des Decoders auf korrekte Funktion.
Verwenden Sie für die Fehlersuche unser kostenloses Experten-Wiki auf Modell-Land. Dort finden Sie detaillierte Schaltpläne für gängige Schnittstellen. Ein falsches Mapping der Funktionsausgänge im Decoder kann ebenfalls dazu führen, dass das Soundmodul nicht korrekt angesprochen wird. Stellen Sie sicher, dass die SUSI-Einstellungen in den CV-Werten Ihres Decoders aktiviert sind. Ohne diese Freischaltung findet keine Kommunikation zwischen Fahrdecoder und Sounderweiterung statt.
Achten Sie bei der Verlegung der Kabel auf eine saubere Trennung von Motorleitungen und Signalleitungen. Induktive Einstreuungen der leistungsstarken Motoren in der Spur G können das Digitalsignal überlagern. Dies führt zu Fehlinterpretationen im Soundmodul. Eine saubere Bündelung und Fixierung der Leitungen im Gehäuse verhindert zudem Vibrationen, die auf Dauer zu Kabelbrüchen führen könnten. Nutzen Sie für die Wartung und Installation auch unsere Beleuchtung-Komponenten, um den Innenraum Ihrer Lok professionell auszustatten.
Wir sind Modell-Land
Modell-Land ist dein Fachhandel für Modellbau und Modelleisenbahnen. Ob Anfänger oder erfahrener Sammler – bei uns findest du eine riesige Auswahl an Modellen, Ersatzteilen und Zubehör zu fairen Preisen.
Häufige Fragen zu wie verbinde ich sound adapter richtig mit dem decoder und lautsprecher
Wie wird das Soundmodul SX6 BR110 E10 in Verbindung mit einer Lokomotive E10 190, einem PIKO 35014 Fahrdecoder und einem 4 Ohm 5W Lautsprecher angeschlossen?
Der Anschluss erfolgt systemisch über die zwei Kabelstränge des SX6 Soundmoduls. Das erste Kabel wird direkt in die SUSI-Schnittstelle des PIKO 35014 Fahrdecoders gesteckt, um die Datenkommunikation herzustellen. Das zweite Kabel dient dem Lautsprecheranschluss und wird mit den Kontakten des 4 Ohm Lautsprechers verbunden. Da das SX6 Modul die Leistung für den Lautsprecher direkt bereitstellt, ist kein zusätzlicher Verstärker zwischen Modul und dem 5W Lautsprecher nötig. Achten Sie darauf, die Kabel sicher zu verlegen, um mechanische Belastungen während der Fahrt zu vermeiden.
Welcher Stecker wird benötigt, um einen werkseitig verbauten Lautsprecher an ein SX6 Soundmodul anschließen zu können?
Für den direkten Anschluss an die Lautsprecherbuchse des SX6 Soundmoduls wird ein passendes Stecksystem verwendet. Zweipolige Mini CT Stecker sind meist nicht direkt kompatibel, da sie andere Abmessungen und Rastnasen besitzen. Um einen werkseitigen Lautsprecher anzuschließen, empfiehlt es sich, das vorhandene Lautsprecherkabel mit dem passenden Gegenstecker für das SX6 zu versehen oder einen entsprechenden Adapter zu nutzen. Vergewissern Sie sich vor dem Einstecken immer, dass die Polung mit der Buchse auf der Platine des Soundmoduls übereinstimmt.
Wie wird das Analogsound-Set ML-Train 80607172 angeschlossen (Poti-, Lautsprecher- und Motoranschluss bei zweimotorigen Loks)?
Bei der Installation in zweimotorigen Lokomotiven werden die beiden Motoreingänge parallel an den Ausgang der Anfahrverzögerung angeschlossen. Das Potentiometer zur Lautstärkeregelung wird mit dem entsprechenden dreipoligen Stecker am Soundmodul verbunden. Der Lautsprecher findet über den Lautsprecher-Adapter Anschluss am Sound-Ausgang, wobei auf eine wetterfeste Montage zu achten ist. Die Spannungsversorgung des Sets erfolgt direkt über die Gleisabnehmer der Lokomotive, um eine permanente Stromversorgung sicherzustellen.
Wie wird eine analoge LGB 21510 (V51) mit dem analogen SX6 Sound-Set und einer Anfahrverzögerung für den analogen Betrieb nachgerüstet, wenn die Getriebe drei Kabelabgänge (grün/braun/weiß) haben?
In der V51 mit Dreileiter-Getrieben dient das weiße Kabel oft als gemeinsame Rückleitung für Licht und Motor, während Grün und Braun die jeweilige Phase führen. Für die Nachrüstung mit dem SX6 Sound-Set und Anfahrverzögerung müssen die Motorstränge identifiziert und von der Lichtlogik getrennt werden. Die Anfahrverzögerung wird zwischen die Stromabnehmer und die Motoranschlüsse geschaltet, wobei das weiße Kabel korrekt in die Schaltung integriert werden muss, um Kurzschlüsse zu vermeiden. Es empfiehlt sich, die Brücken auf der Hauptplatine zu prüfen und gegebenenfalls das Soundmodul direkt über die Gleisschleifer zu speisen, damit das Standgeräusch bereits vor der Abfahrt aktiv ist.
Beim Anschließen im Fahrzeug erzeugt das Soundmodul nur ein Knackgeräusch, statt einen Sound abzuspielen. Woran kann das liegen?
Dieses Problem deutet meist auf eine fehlende oder fehlerhafte Datenverbindung zwischen dem Lokdecoder und dem Sound-Adapter hin. Wenn die SUSI-Schnittstelle im Decoder nicht korrekt aktiviert ist, erhält das Modul zwar Strom, aber keine Befehle zur Soundwiedergabe. Ein weiterer häufiger Grund ist ein fehlendes oder beschädigtes Soundprojekt auf dem Speicher des Moduls. Prüfen Sie zudem den Lautsprecher auf einen Kurzschluss, da eine überlastete Endstufe ebenfalls rhythmische Knackgeräusche als Schutzreaktion erzeugen kann. Stellen Sie sicher, dass alle Steckverbindungen fest sitzen und keine Pins verbogen sind.
