DiMAX Decoder Serviceboard II Massoth 8175800

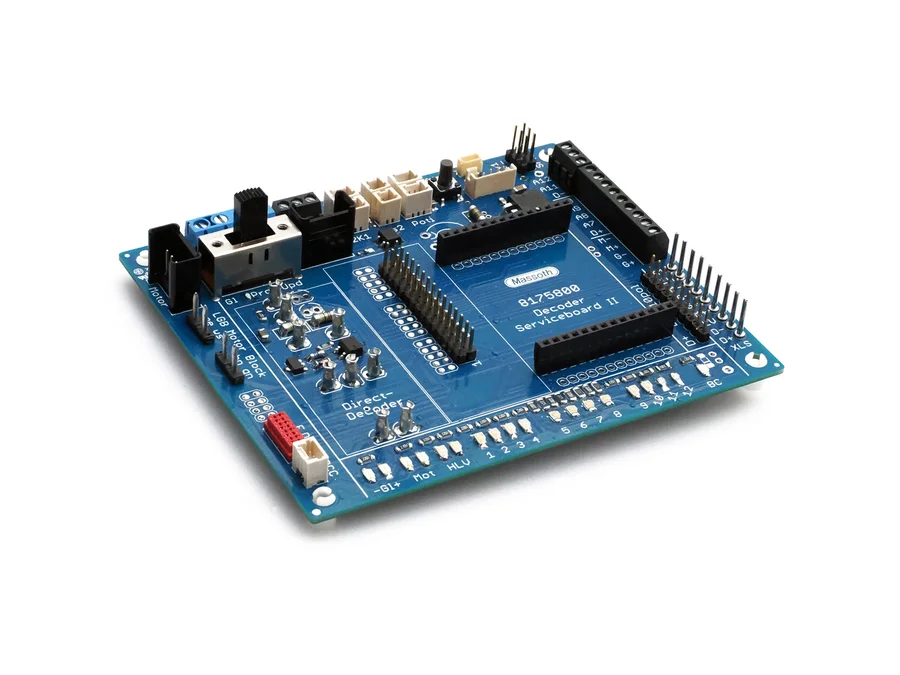

Sie besitzen mehrere digitale Lokomotiven? Sie programmieren Decoder nach Ihren eigenen Vorstellungen? Sie sind Mitglied in einem Spur-G-Verein oder Modellbahnhändler mit erstklassigem Kundenservice? Dann ist das neue Decoder-Serviceboard ein unverzichtbares Werkzeug für Sie. Das überarbeitete Serviceboard bietet eine Vielzahl an Schnittstellen für digitale Modellbahner und ermöglicht die Programmierung sowie das Testen nahezu aller gängigen Gartenbahndecoder. Steckanschlüsse für Lautsprecher, Entkuppler, Servos und den SUSI-Bus sind ebenso integriert wie Schraubklemmen für Stromversorgung und Motoranschluss. Zudem lassen sich LGB-Getriebe, dreipolige Spannungspuffer und viele weitere Komponenten direkt verbinden. Ergänzt wird das System durch Anschlüsse für Takteingang, Reedkontakte und einen Potentiometer-Anschluss, die das Serviceboard zu einem vielseitigen Werkzeug machen. Noch nie war es so einfach, Decoder zu testen oder mit dem PC-Modul und dem Massoth Service Tool – auch per Fast-Update – zu programmieren. (Abbildung zeigt ein Vorserienmuster.)

Folgende Schnittstellen und Komponnten bietet das Serviceboard u.a.:

eMOTION L & LGB Directdecoder 55020, 55021

eMOTION 8FL Funktionsdecoder (LGB Funktionsdecoderschnittstelle)

eMOTION XLS / XL / XXL

eMOTION XLS-M1 (Märklin Spur 1 Schnittstelle, 28-polig)

eMOTION M30P (future use)

MASSOTH Funktionsantrieb-Schnittstelle (Entkuppler, Pantographenantrieb, etc.) inklusive Prüftaster

LGB 55027 (DCC Schnittstelle, 10-polig)

universell nutzbare Schraubklemmen für jeden handelsüblichen DCC Decoder

Lautsprecher

Servo

Taktgeber

Reedkontakt

Anschluss für Fahrstrom (analog/digital)

Anschluss für Programmiergleis

Anschluss für SUSI

und vieles mehr

XLS-P, PluG, NEM 652 vorgesehen, aber nicht bestückt
