US-Diesellok EMD F7 A und B – die älteren LGB-Modelle
Diese Kategorie führt die Ersatzteile der 25 älteren LGB-Ausführungen der amerikanischen Diesellok EMD F7 – von den ersten Modellen für Santa Fe und New York Central über die Großserien von 2003 bis zum US-Clubmodell von 2020. Dabei sind beide Bauformen: die A-Einheit mit Führerstand und die B-Einheit ohne, die hinter der A-Einheit mitläuft.
| Jahr | Artikel | Modell | Bahn | Einheit | Unterlage |
|---|---|---|---|---|---|
| 2020 | LGB 20584 | Santa Fe F7-A „Yellow Bonnet“, Clubmodell USA | ATSF | A mit Führerstand | Anleitung (PDF) |
| 2003 | LGB 29570 | Coca-Cola F7 A+B-Set, Sound, limitiert | – | A + B | Zeichnung (PDF) |
| 2003 | LGB 28582 | New Haven F7-B mit Sound | NH | B ohne Führerstand | Zeichnung (PDF) |
| 2003 | LGB 28570 | New Haven F7-A | NH | A mit Führerstand | Zeichnung (PDF) |
| 2003 | LGB 27570 | Canadian Pacific F7-A 1418 | CP | A mit Führerstand | Zeichnung (PDF) |
| 2003 | LGB 26584 | F7-B (Bahn noch offen) | – | B ohne Führerstand | Zeichnung (PDF) |
| 2003 | LGB 26582 | Great Northern F7-B mit Sound | GN | B ohne Führerstand | Zeichnung (PDF) |
| 2003 | LGB 26574 | F7-A (Bahn noch offen) | – | A mit Führerstand | Zeichnung (PDF) |
| 2003 | LGB 26570 | Great Northern F7-A | GN | A mit Führerstand | Zeichnung (PDF) |
| 2002 | LGB 24588 | Southern Pacific F7-B „Daylight“, Sound | SP | B ohne Führerstand | Zeichnung (PDF) |
| 2002 | LGB 24578 | Southern Pacific F7-A „Daylight“ | SP | A mit Führerstand | Zeichnung (PDF) |
| 2002 | LGB 20588 | D&RGW F7-B | D&RGW | B ohne Führerstand | Zeichnung (PDF) |
| 2001 | LGB 22588 | Klarsicht-Diesellok F7-B mit Sound | – | B ohne Führerstand | Zeichnung (PDF) |
| 2001 | LGB 22578 | Klarsicht-Diesellok F7-A | – | A mit Führerstand | Zeichnung (PDF) |
| 2001 | LGB 21581 | Amtrak F7-B | Amtrak | B ohne Führerstand | Zeichnung (PDF) |
| 2001 | LGB 20587 | Santa Fe F7-B | ATSF | B ohne Führerstand | Zeichnung (PDF) |
| 2000 | LGB 25582 | Pennsylvania F7-B mit Sound | PRR | B ohne Führerstand | Zeichnung (PDF) |
| 2000 | LGB 25570 | Pennsylvania F7-A 9833 | PRR | A mit Führerstand | Zeichnung (PDF) |
| 1999 | LGB 24582 | Southern Pacific F7-B 6458 mit Sound | SP | B ohne Führerstand | Zeichnung (PDF) |
| 1999 | LGB 24570 | Southern Pacific F7-A 6432 | SP | A mit Führerstand | Zeichnung (PDF) |
| 1998 | LGB 23582 | Union Pacific F7-B mit Sound | UP | B ohne Führerstand | Zeichnung (PDF) |
| 1998 | LGB 23570 | Union Pacific F7-A | UP | A mit Führerstand | Zeichnung (PDF) |
| 1997 | LGB 21582 | NYC F7-B mit Sound | NYC | B ohne Führerstand | Zeichnung (PDF) |
| 1996 | LGB 21570 | NYC F7-A 1650 | NYC | A mit Führerstand | Zeichnung (PDF) |
| 1996 | LGB 20570 | Santa Fe F7-A | ATSF | A mit Führerstand | Zeichnung (PDF) |
Bei diesen Modellen gibt es eine Besonderheit, die man kennen sollte: ihre Blätter nennen keine Bestellnummern. Sie zeigen die Lok auf mehreren Seiten mit nummerierten Positionen – mehr nicht. Für die 20584 hat Märklin nie ein Blatt herausgegeben; dort finden Sie stattdessen die Bedienungsanleitung. Wie Sie trotzdem zum richtigen Teil kommen, steht unter den Artikeln.
Die jüngeren Ausführungen – 20576, 20577, 20578, 20579, 20580, 20581, 20583, 20585 und 21580 – haben eigene Kategorien, weil ihre Blätter Bestellnummern führen. Ihre Teile stehen zusätzlich auch hier, denn Getriebe, Motor und Radsätze sind über alle Baujahre hinweg dieselben geblieben. Wer für eine alte Lok einen Antriebsteil braucht, findet ihn also auf dieser Seite mit.
Produkte

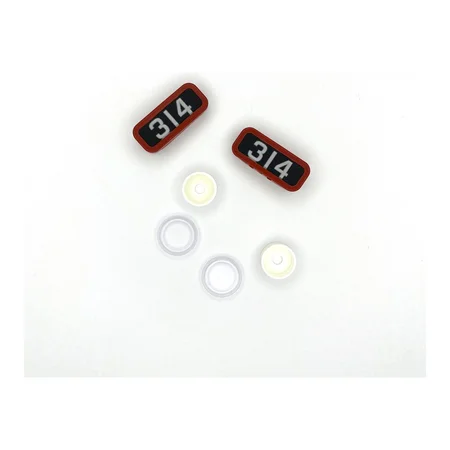

Lampen, Schildrahmen für Spur-G LGB 20583-M001
Griffstangen-Set für Spur-G LGB 20581-M002
Horn, Scheibenwischer, Verschluß für Spur-G LGB 20581-M003
Faltenbalg für Spur-G LGB 20581-M004
Sitz RHB Salonwagen 30650-E434 LGB
Lokführer sitzend Figur ML-Train
Schläuche und Treppen-Set für Spur-G LGB 20585-M007
Schienenräumer für Spur-G LGB 20585-M008
Lagerplatte breite Auflage schwarz 2 Stück LGB 22061-M027
Kupplung hinten für Spur-G LGB 21580-M010
Kupplung für Spur-G LGB 21580-M011
Uni- Motor kurze Welle für LGB-Loks ML-Train
Drähte, Brücke, Blech für Getriebe für Spur-G LGB 23594-M020
C-Getriebe-Wartungs-Set für LGB Spur-G - Schleifkontakte & Schleiferkohlen 16 mm ML-Train
Welle für Übersetzungszahnrad C Getriebe 2 Stück ML-Train
2x Doppelzahnrad für LGB C-Getriebe ML-Train
Antriebsachse schwarz C-Getriebe Radkranz Edelstahl Spur-G ML-Train
Antriebsachse mit Haftreifen schwarz C-Getriebe Radkranz Edelstahl Spur-G ML-Train
4 Stk. Haftreifen 37,5 mm ML-Train
Schraube V2A 20 Stück 2,2 x 6,5 mm ML-Train
Schraube V2A 20 Stück 3,0 x 9,5 mm ML-Train
Schraube V2A 20 Stück 2,2 x 4,5 mm ML-Train
10 Stk. Beilagscheibe aus Kunststoff 9 mm ML-Train
Schraube V2A 20 Stück 3,0 x 6,5 mm ML-Train
Schraube V2A 20 Stück 2,2 x 13 mm ML-Train
Beilagscheibe aus Kunststoff 15 mm 5 Stück ML-Train
Getriebedeckel und Boden für Spur-G LGB 21580-M027
Getriebemittelteil für Spur-G LGB 21580-M023
Lautsprecher K70 Visaton 2 Watt 70 mm ML-Train
Sound-Schaltmagnet LGB
Das Vorbild: die EMD F7
Die F7 ist die erfolgreichste Lokomotive aus der F-Reihe der Electro-Motive Division (EMD) von General Motors. Gebaut wurde sie von Februar 1949 bis Dezember 1953 – im Hauptwerk La Grange bei Chicago und bei General Motors Diesel in London, Ontario. Es entstanden 2.366 A-Einheiten mit Führerstand und 1.483 B-Einheiten ohne; keine andere F-Variante wurde häufiger gebaut.
Technisch ist die F7 eine dieselelektrische Lok der Bauart B'B': ein Zweitakt-V16 vom Typ EMD 567B mit 1.500 PS treibt einen Generator, der Strom an vier Fahrmotoren liefert – alle vier Achsen sind angetrieben. Unverkennbar ist die abgerundete Frontpartie, die „Bulldoggen-Nase"; unter Eisenbahnern hießen die F-Einheiten wegen ihrer glatten Seitenwände „covered wagons".
Die F7 lief im Güter- wie im Personenzugdienst und war bei fast allen großen nordamerikanischen Bahnen zu finden – Santa Fe, Union Pacific, Southern Pacific, Pennsylvania, New York Central, Great Northern, New Haven, Canadian Pacific. Viele hielten sich bis in die 1970er-Jahre; ab 1954 löste sie die F9 ab. Eine ganze Reihe von F7 ist erhalten, einige fahren noch heute vor Sonderzügen.
A-Einheit und B-Einheit – und warum die Nummer das nicht verrät
Beim Vorbild sind A- und B-Einheit zwei Hälften eines Gespanns: die A-Einheit hat den Führerstand, die B-Einheit keinen. Sie läuft als reine Kraftreserve mit und wird über Vielfachsteuerleitungen vom Führerstand der A-Einheit aus bedient. Gebraucht wurden lange Züge über die Rocky Mountains – da hängten die Bahnen zwei, drei oder vier Einheiten zusammen.
LGB hat das übernommen. Bei allen Modellen bis 2010 gilt: 2x57x-Nummern sind A-Einheiten, 2x58x-Nummern B-Einheiten. Viele B-Einheiten tragen den Sound, und die 24588 hat keinen eigenen Motor; sie bezieht ihren Strom über ein Kabel aus der A-Einheit. Wichtig zu wissen: ab 2018 gilt diese Regel nicht mehr. Die 20580, 20581, 20583, 20585 und 21580 tragen 2x58x-Nummern und sind trotzdem A-Einheiten mit Führerstand – und ebenso die 20584 aus dieser Kategorie.
Wie Sie bei diesen Modellen das richtige Teil finden
Die Blätter dieser 25 Loks stammen aus der Lehmann-Zeit. Sie zeigen die Lok auf mehreren Seiten bis ins Detail – Gehäuse, Türen, Lüfter, Führerstand, Drehgestelle –, jedes Teil mit einer Positionsnummer im Kreis. Eine Tabelle mit Bestellnummern fehlt. Lehmann wollte es damals so: bestellt wurde über die Nummer des Blattes und die Nummer des Teils in der Zeichnung. Also:
- Öffnen Sie in der Tabelle oben das Blatt Ihrer Lok und suchen Sie das Teil in der Zeichnung.
- Notieren Sie die Blattnummer oben links und die Positionsnummer am Teil.
- Mit diesen zwei Angaben finden wir das Teil – oder sagen Ihnen, ob es noch lieferbar ist.
Eine Ausnahme ist die 20584, das US-Clubmodell von 2020: für sie hat Märklin nie ein Blatt herausgegeben. Hier hilft das Blatt eines Schwestermodells derselben Bauform – denn Fahrwerk, Antrieb und Aufbau sind gleich; nur Lackierung, Beschriftung und Elektronik unterscheiden sich. Nennen Sie uns Ihre Artikelnummer und die Position aus dem Blatt, das Sie benutzt haben.
Was es noch gibt und was zuerst verschleißt
Unter den eigenen Nummern dieser alten Loks führt der Shop vor allem Teile vom Gehäuse: Nummernschilder (silber und gold für die Santa Fe, für die Southern Pacific, die Klarsicht-Lok und die Canadian Pacific 1418), Führerstandstüren, Lüfterdeckel und Lüfterräder, Fahrgestellanbauten, Abdeckungen und eine Kupplungsplatte – dazu ein Aufkleberbogen für die Southern Pacific. Vieles davon ist Rarität: erst eine Anfrage sagt Ihnen sicher, ob noch etwas im Regal liegt.
Was dagegen laufend gebraucht wird, sind die Teile des LGB C-Getriebes, und die gibt es weiterhin: Schleifkontakte und Schleiferkohlen (einzeln oder als Wartungs-Set), Zahnräder, Radsätze, Haftreifen, Motor, Getriebedeckel und -mittelteil, Lagerplatten, Achslagerfedern sowie die passenden Schrauben und Beilagscheiben. Weil die F7 zwei angetriebene Drehgestelle hat, brauchen Sie die Verschleißteile in aller Regel doppelt – daran denken viele beim Bestellen nicht.
Wenn eine lange abgestellte F7 ruckelt, stehen bleibt oder nur noch im Schritt fährt, liegt es fast immer an den Schleifkontakten. Die sind schnell gewechselt und kosten wenig. Fahren Sie A- und B-Einheit zusammen, lohnt der Blick auf das Verbindungskabel und die Verschlusskappen der Loksteckdose: an dieser Stelle reißt gerne etwas, wenn das Gespann oft getrennt wird. Und wer eine jüngere F7 daneben stehen hat – Motor, Zahnräder und Radsätze sind dort dieselben Teile.
Vorbildangaben nach EMD/General Motors, Trains Magazine und den Betriebsunterlagen der US-Bahngesellschaften · Modellangaben nach LGB/Märklin, der LGB-Produktdatenbank und unserer Lok-Liste · Zeichnungen und Ersatzteillisten © Ernst Paul Lehmann Patentwerk / Gebr. Märklin & Cie. GmbH
