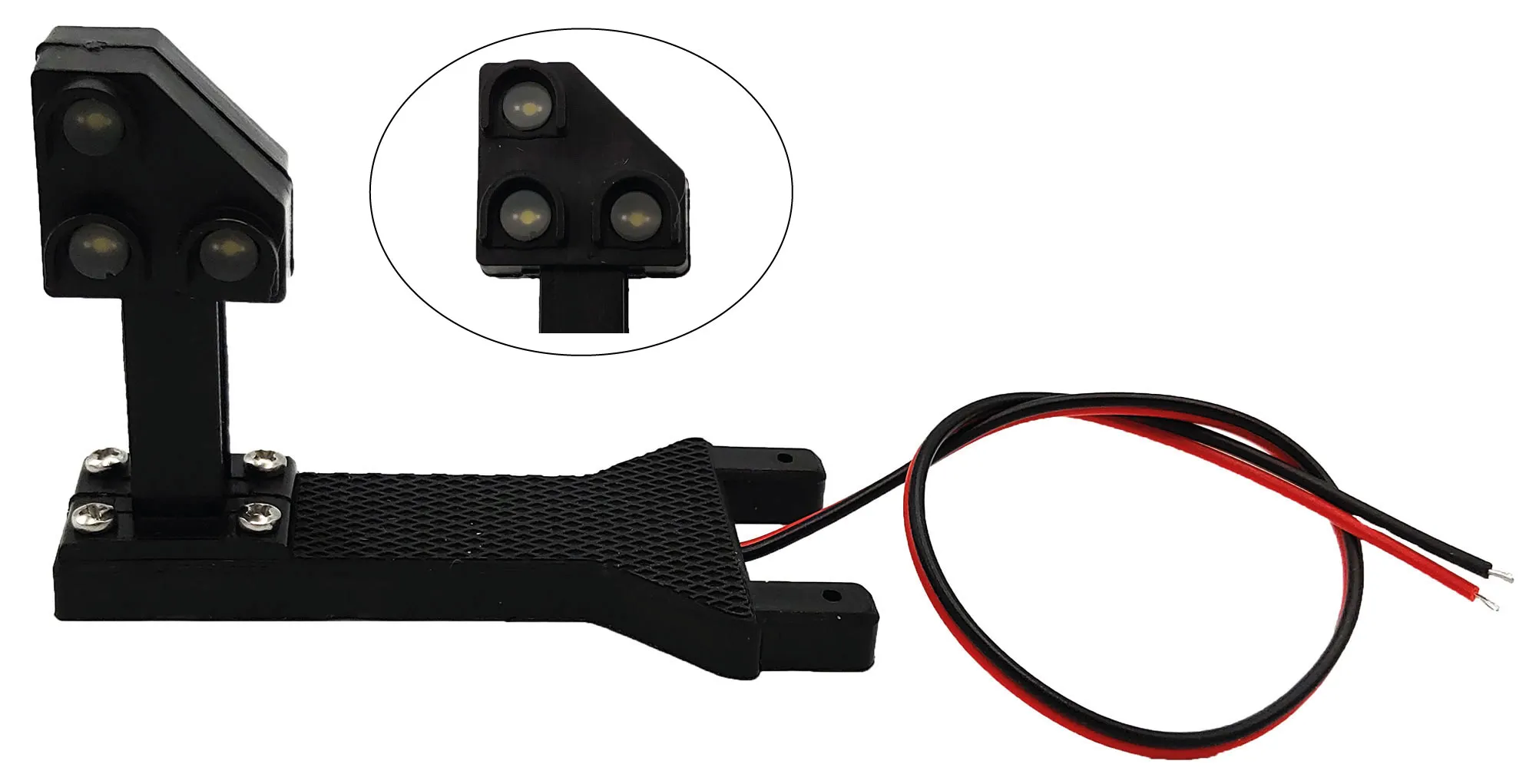

Zwergsignal mit integriertem Decoder analog/digital RhB ML-Train 84004605

Funktionsbeschreibung

Es ist ein modernes Lichtsignal bzw. Zwergsignal der Schweizer Bahnen (wie z. B. auch der RhB). Hier werden diese Lichtsignale in großen Mengen an Fahrstraßen, Weichen und neben der Bahnstrecke eingesetzt, um „Rangier“ als auch „Frei“ oder „Halt“ anzuzeigen. Vorbildgerechtes maßstäbliches RhB Zwergsignal mit integriertem Decoder kann vorbildgerecht „Halt“, „Fahrt“ sowie „Fahrt mit Vorsicht“ anzeigen.

Der integrierte Decoder für den analogen und digitalen Betrieb ermöglicht es, alle Bilder des Signals vorbildgerecht wieder zu geben. Zudem werden eine Reihe von Schalt und Zusatzfunktionen ermöglicht, welche separat aktivierbar sind (z. B. automatisches zurückschalten nach Zeitablauf, wenn ein Zug passiert hat).


Hinweise

Vergewissern Sie sich, ob die Ausgangsspannungen zu Ihrem Verbraucher passen, da dieser sonst zerstört werden kann! Für Nichtbeachtung übernehmen wir keine Haftung.

Einige Funktionen sind nur mit der neusten Firmware nutzbar, führen Sie daher bei Bedarf ein Update durch.

Bitte beachten Sie die CV-Grundeinstellungen im Auslieferungszustand.


Funktionsumfang

DC/AC/DCC Betrieb

Vollkompatibles NMRA-DCC Modul

Vorbildgerechte Lichtsignale

Definierte Startposition

Ausgänge invertierbar

Automatische Zurückschaltfunktionen

Funktionsausgänge dimmbar

Resetfunktionen für alle CVs

Sehr einfaches Funktionsmapping

2048 Weichenadressen möglich

Vielfältige Programmiermöglichkeiten (Bitweise, CV, POM Schaltdecoder, Register)

Keine Last bei Programmierung erforderlich

Anschlussbuchsen

Dieses typische Weichensignal ist bei jeder schweizer Bahngesellschaft anzutreffen. Es kann durch die geringen Maße optimal im Bahnhofsbereich untergebracht werden. Das Signal funktioniert digital und analog. Schließen Sie dazu die 2 Kabel einfach an das Gleis oder eine Spannungsquelle (z. B. EPL®-Pult) an.

Wetterfest: Sprühen Sie die Platine dick mit „Plastik70“ ein!


Programmiersperre

Um versehentliches Programmieren zu verhindern, bieten CV 15/16 eine Programmiersperre. Nur wenn CV 15 = CV 16 ist eine Programmierung möglich. Beim Ändern von CV 16 ändert sich automatisch auch CV 15. Mit CV 7 = 16 kann die Programmiersperre zurückgesetzt werden.

STANDARTWERT CV 15/16 = 215


Programmiermöglichkeiten

Dieser Decoder unterstützt die folgenden Programmierarten: Bitweise, POM, Register CV lesen & schreiben.

Es wird keine zusätzliche Last zur Programmierung benötigt.

Im POM (Programmierung auf dem Hauptgleis) wird ebenfalls die Programmiersperre unterstützt. Der Decoder kann zudem auf dem Hauptgleis programmiert werden, ohne das andere Decoder beeinflusst werden. Somit muss bei Programmierung kein Ausbau des Decoders erfolgen.

Hinweis
Um POM zu nutzen, ohne andere Decoder zu beeinflussen, muss Ihre Digitalzentrale POM spezifische Decoderadressen unterstützen.


Programmierung von binären Werten

Einige CV’s (z. B. 29) bestehen aus sogenannten binären Werten. Das bedeutet, dass mehrere Einstellungen in einem Wert zusammengefasst werden. Jede Funktion hat eine Bitstelle und eine Wertigkeit. Zur Programmierung einer solchen CV müssen alle Wertigkeiten addiert werden. Eine deaktivierte Funktion hat immer die Wertigkeit 0.

Beispiel
Sie wollen 28 Fahrstufen, lange Lokadresse programmieren. Dazu müssen Sie in CV 29 den Wert 2 + 32 = 34 programmieren.


Programmierung Weichenadressen

Weichenadressen bestehen aus 2 Werten. Für Adressen < 256 kann der Wert direkt in Adresse tief programmiert werden. Adresse hoch ist dabei immer 0. Wenn die Adresse > 255 ist, wird diese wie folgt berechnet (z. B. Adresse 2000):

2000 / 256 = 7,81, Adresse hoch ist also 7.
2000 – (7 x 256) = 208, Adresse tief ist somit 208.

Tragen Sie diese Werte in die entsprechenden SW1, SW2, usw. CVs ein.


Resetfunktionen

Über CV 7 kann der Decoder zurückgesetzt werden. Dazu sind diverse Bereiche nutzbar. Schreiben mit folgenden Werten:

11 (Grundfunktionen)

16 (Programmiersperre CV 15/16)

33 (Weichenausgänge)

Technische Daten

Spannung: 7-27 V DC/DCC; 5-18 V AC

Stromaufnahme: 5mA (ohne Funktionsausgänge)

Maximaler Funktionsstrom: LSS 0,1 A

Maximaler Gesamtstrom: 0,2 A

Temperaturbereich: -20 bis 85 °C

Abmaße RhB-Signal: L3 x B3 x H5 cm

Die folgende Firma hat das Produkt für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)


Begleitheft
Bedienungsanleitung mit CV-Werten
