Funktionsbeschreibung

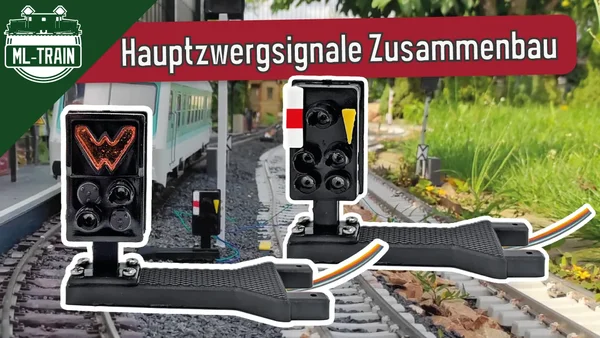

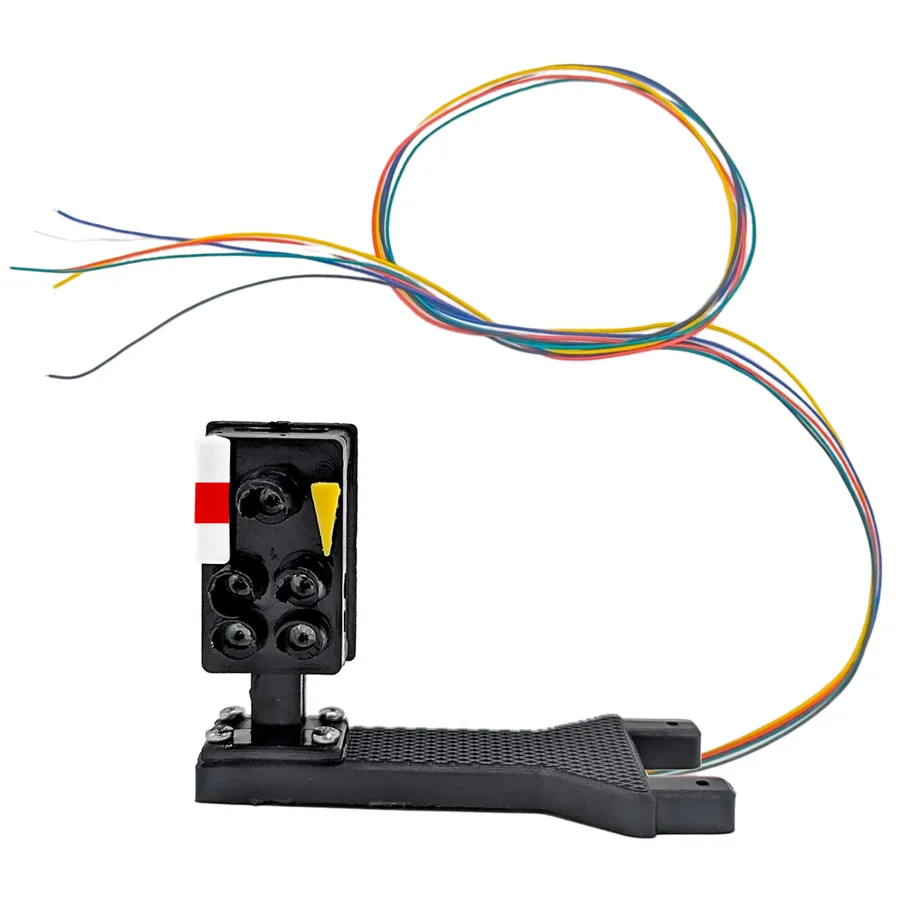

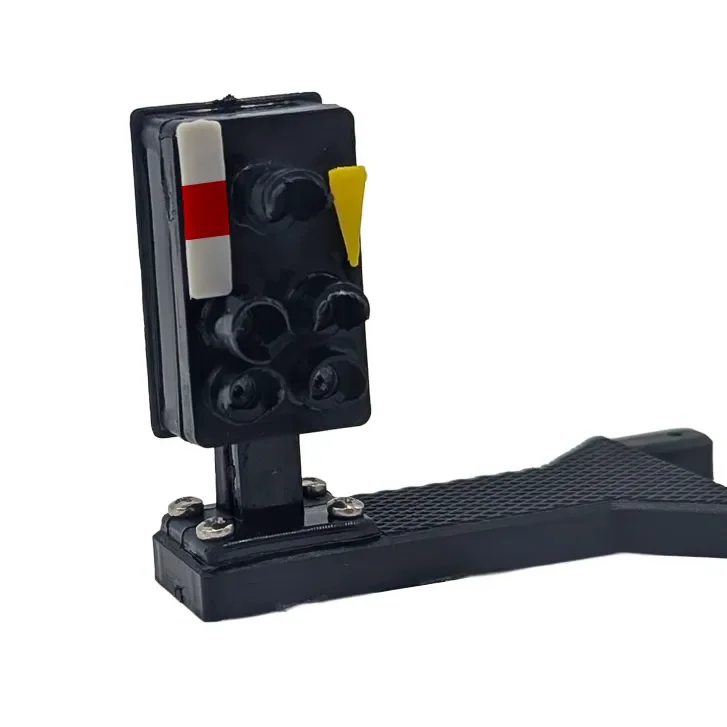

Das HL-Zwergsignal von ML-Train ist eine detailgetreue Nachbildung eines Signals der Deutschen Reichsbahn ab 1959. Das Signal wurde speziell für den Einsatz im Freien konstruiert und überzeugt durch wetterfeste Ausführung, kompakte Bauweise und vollintegrierte Signaltechnik. Alle relevanten Signalbilder sind originalgetreu enthalten. Der integrierte Decoder erlaubt sowohl digitalen als auch analogen Betrieb mit einer Vielzahl an Konfigurationsmöglichkeiten über CV-Werte (siehe Bedienungsanleitung unten).

Zusatzfunktionen wie Rückfallverzögerung, Helligkeitsregelung, invertierbare Ausgänge und DCCext-Kommandos sind vollständig unterstützt. Das Signal kann bis zu sechs Weichenadressen oder per POM angesteuert werden. Die optionale Kopplung mit dem Bremsbaustein ermöglicht eine automatische Zugbeeinflussung mit vorbildgetreuem Verzögerungsverlauf.

Hinweise

Die Versorgungsspannung muss passend zum Verbraucher gewählt werden, um Schäden zu vermeiden. Einige Funktionen setzen aktuelle Firmware voraus. Gegebenenfalls ist ein Update erforderlich.

Die CV-Grundeinstellungen gelten im Auslieferungszustand.

Funktionsumfang

DCC NMRA-kompatibler Digitalbetrieb

Vollständig analog nutzbar

2 Kontakteingänge für Schaltfunktionen

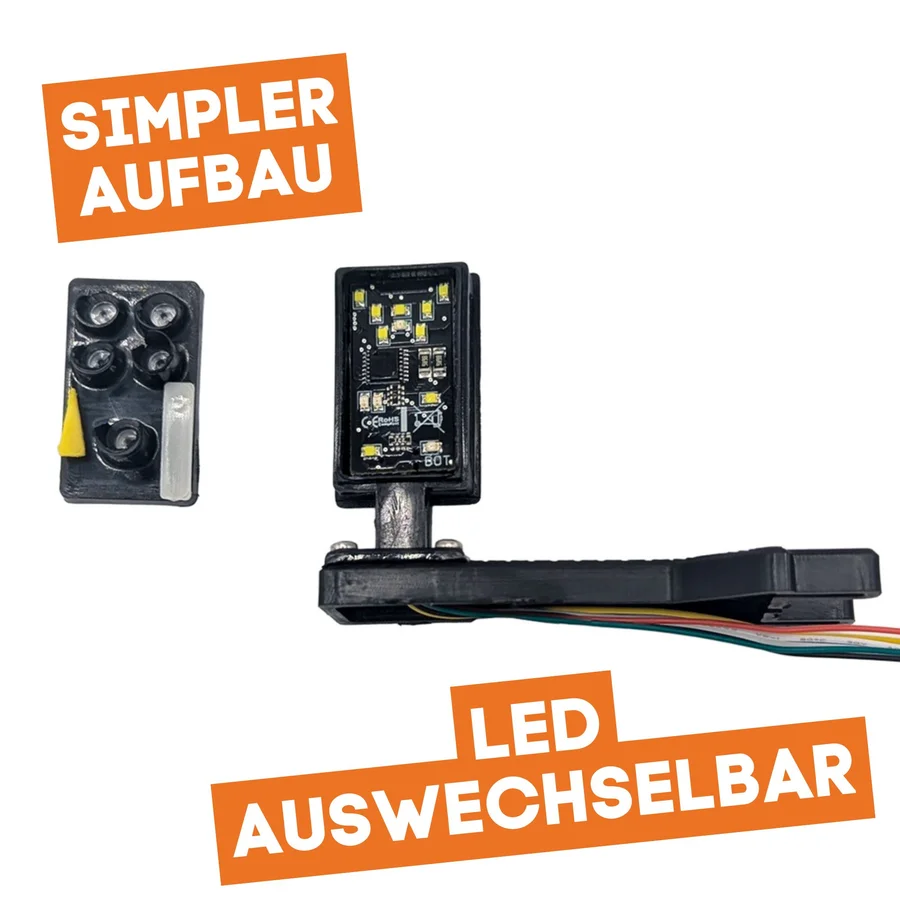

Wetterfestes Kunststoffgehäuse mit kleinem Formfaktor

Alle HL-Signalbilder über 1 Decoder integriert

Ausgänge invertierbar, dimmbar, automatische Rückschaltung

CV-Resetfunktionen für alle Bereiche

DCCext-Kompatibilität für direkte Adresszuweisung

Programmierschalter vorhanden, keine Last erforderlich

Programmierarten: Bitweise, CV, POM, Register

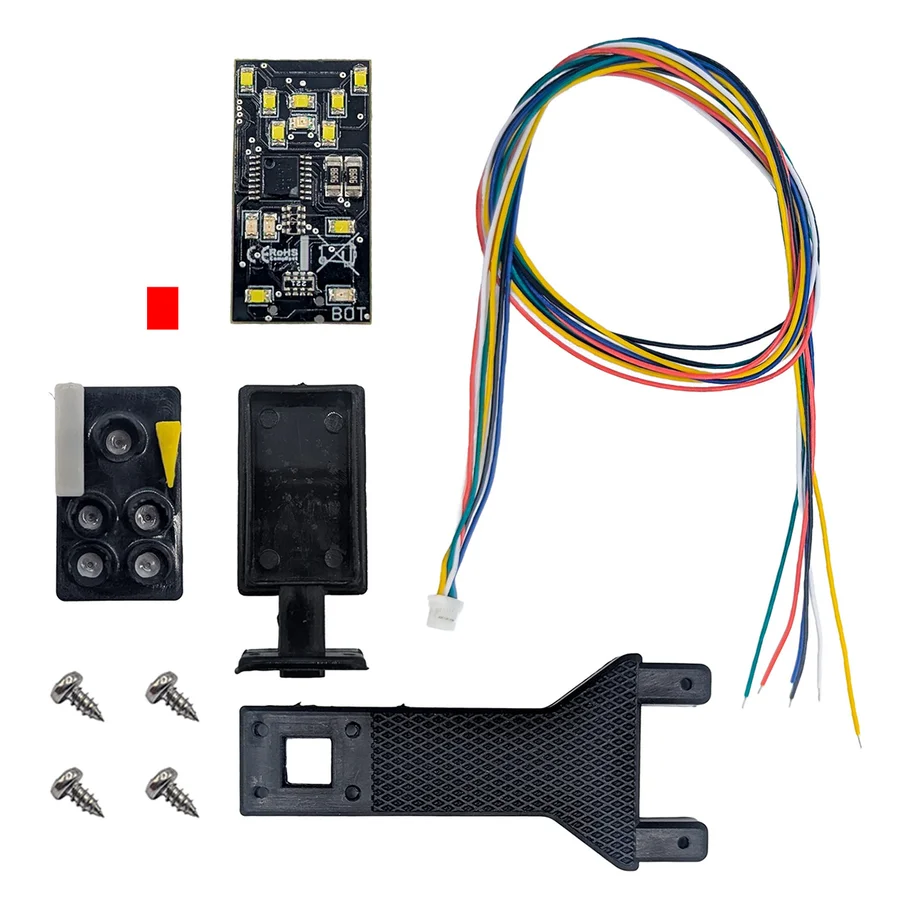

Anschlussbuchsen

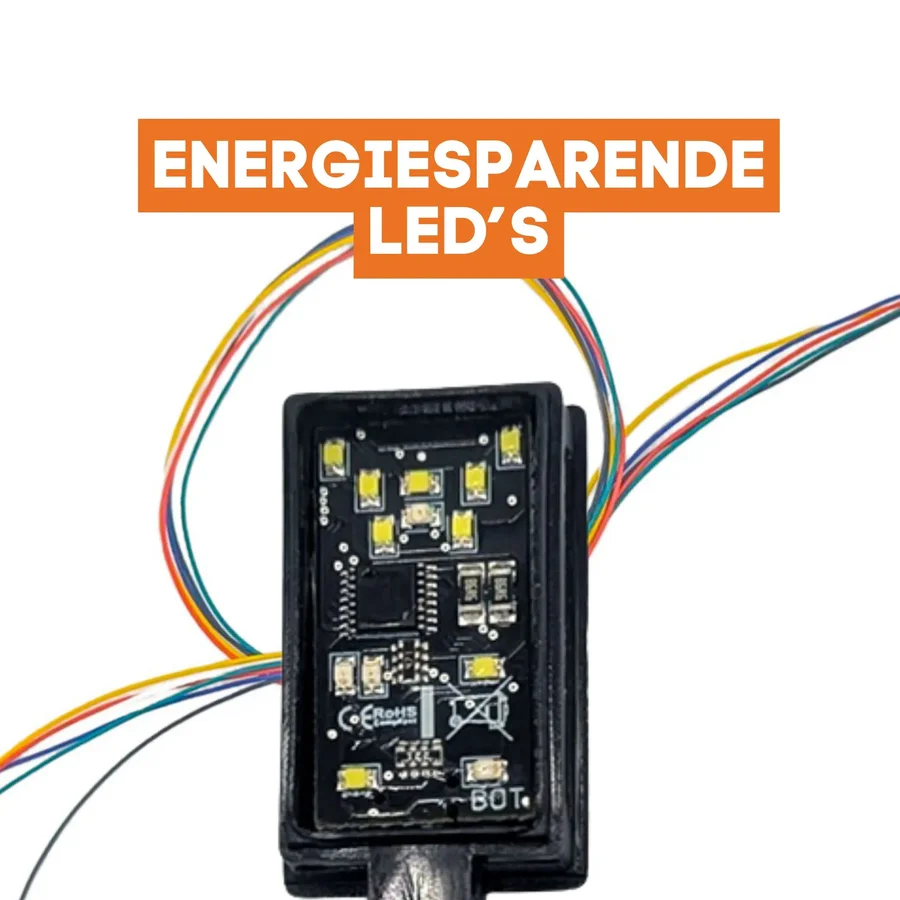

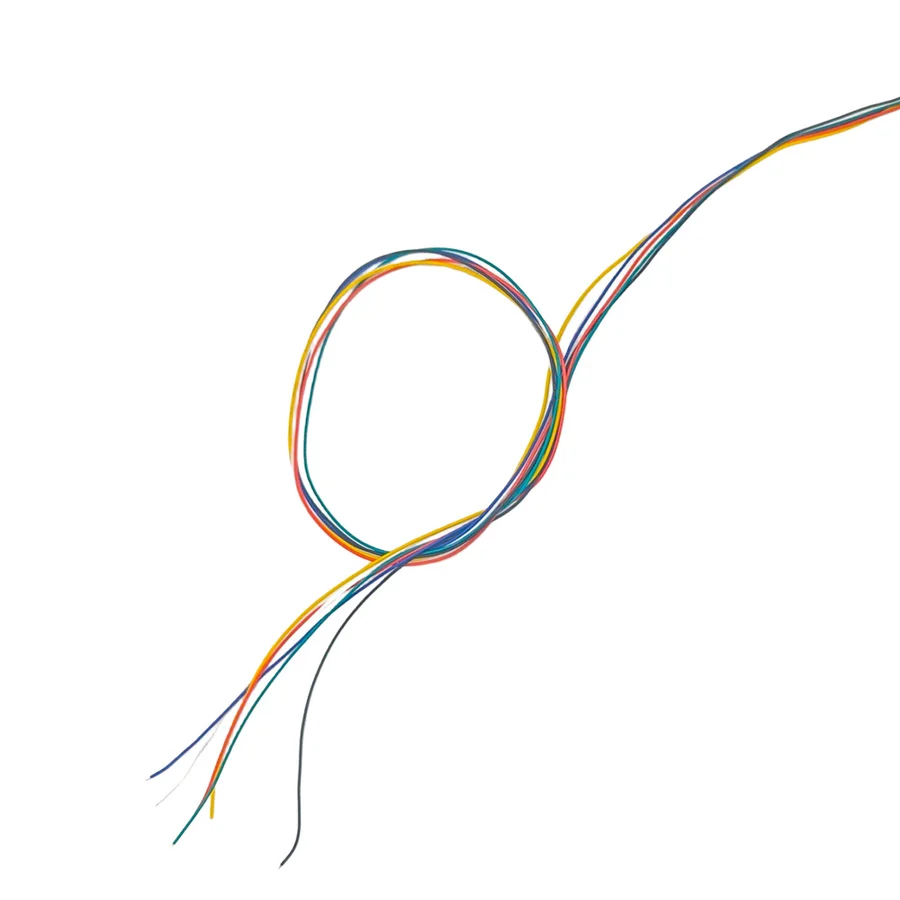

Im Digitalbetrieb werden die Leitungen „GLEIS“ direkt an das Gleis angeschlossen. Im Analogbetrieb erfolgt die Verbindung mit einer stabilen Gleichspannung ab 7 V. Die manuelle CV-Konfiguration erfolgt über eine Sequenz mit den Anschlüssen K1 und K2 gemäß Anleitung

Zum Schutz gegen Feuchtigkeit empfiehlt sich ein vollständiger Auftrag von „Plastik70“ auf die Platine.

Technische Daten

Versorgungsspannung: 7–27 V DC/DCC; 5–18 V AC

Stromaufnahme: 5 mA (ohne Ausgänge)

Maximaler Strom pro Ausgang: 0,1 A

Gesamtstromaufnahme: max. 0,2 A

Temperaturbereich: -20 °C bis +85 °C

Abmessungen: ca. 3 × 3 × 5 cm

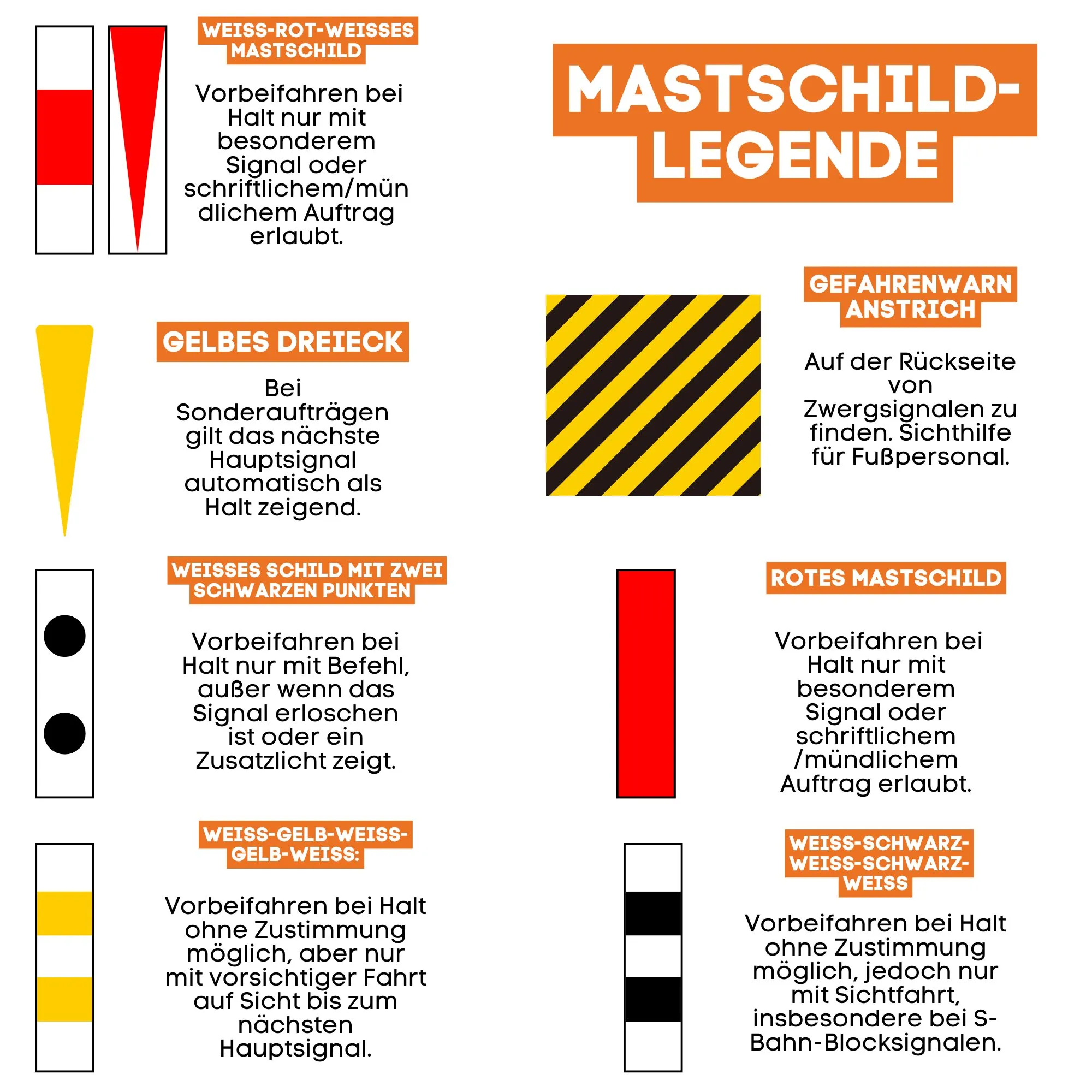

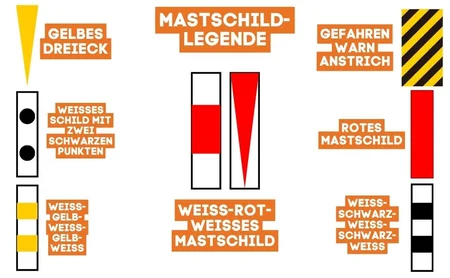

Mastschilder – ausführlich erklärt

Mastschilder sind Zusatzschilder an Lichtsignalen der Eisenbahn. Sie geben Lokführern Hinweise, ob und unter welchen Bedingungen sie an einem haltzeigenden Signal vorbeifahren dürfen.

Schild / Aussehen	Bedeutung (genauer erklärt)
Weiß-Rot-Weiß (dreieckige Spitze nach oben)	Dieses Mastschilder findet man an Hauptsignalen. Zeigt das Signal Halt, darf nicht einfach vorbeigefahren werden. Weiterfahrt ist nur erlaubt, wenn ein Zs 1 (Ersatzsignal), Zs 7 (Vorsichtsignal) oder Zs 8 (Gegengleisfahrt-Ersatzsignal) gegeben wird. Alternativ ist ein mündlicher Auftrag oder ein schriftlicher Befehl vom Fahrdienstleiter erforderlich. Bei Rangierfahrten ist die Zustimmung des Wärters notwendig.
Weiß-Gelb-Weiß-Gelb-Weiß	Dieses Schild ist an Hauptsignalen zu finden, die im Störungsfall auch ohne Zustimmung passiert werden dürfen. Zeigt das Signal Halt und ist der Fahrdienstleiter nicht erreichbar, darf nach kurzem Anhalten ohne Auftrag weitergefahren werden. Die Weiterfahrt erfolgt ausschließlich auf Sicht (langsam, jederzeit anhalten können). Die Regel gilt nur bis zum nächsten Hauptsignal.
Weiß-Schwarz-Weiß-Schwarz-Weiß (nur S-Bahn Berlin/Hamburg)	Dieses Schild wird bei Blocksignalen im dicht befahrenen S-Bahn-Netz genutzt. Zeigt das Signal Halt, muss der Zug zunächst anhalten. Anschließend darf er ohne Zustimmung des Fahrdienstleiters weiterfahren. Die Weiterfahrt erfolgt stets auf Sicht.
Rotes Mastschild	Wird vor allem im Netz der Berliner S-Bahn eingesetzt. Ein Zug darf hier nur vorbeifahren, wenn ein schriftlicher oder mündlicher Befehl vorliegt. Teilweise gelten auch besondere Zusatzregeln, abhängig vom örtlichen Betriebsverfahren.
Weißes Schild mit zwei schwarzen Punkten	Dieses Schild hat eine Sonderbedeutung: Wenn das Signal Halt zeigt, darf nur mit einem Befehl vorbeigefahren werden. Zeigt das Signal bestimmte Zusatzlichter (z. B. Kennlicht) oder ist es erloschen, ist das Mastschild ungültig.
Gelbes Dreieck (Spitze nach unten)	Dieses Zusatzschild kommt an Signalen vor, die gleichzeitig Haupt- und Vorsignal sind. Es gilt nur, wenn der Lokführer mit einem besonderen Auftrag (z. B. schriftlichem Befehl) am haltzeigenden Signal vorbeifährt. In diesem Fall muss das nächste Hauptsignal so behandelt werden, als ob es Halt zeigt.
