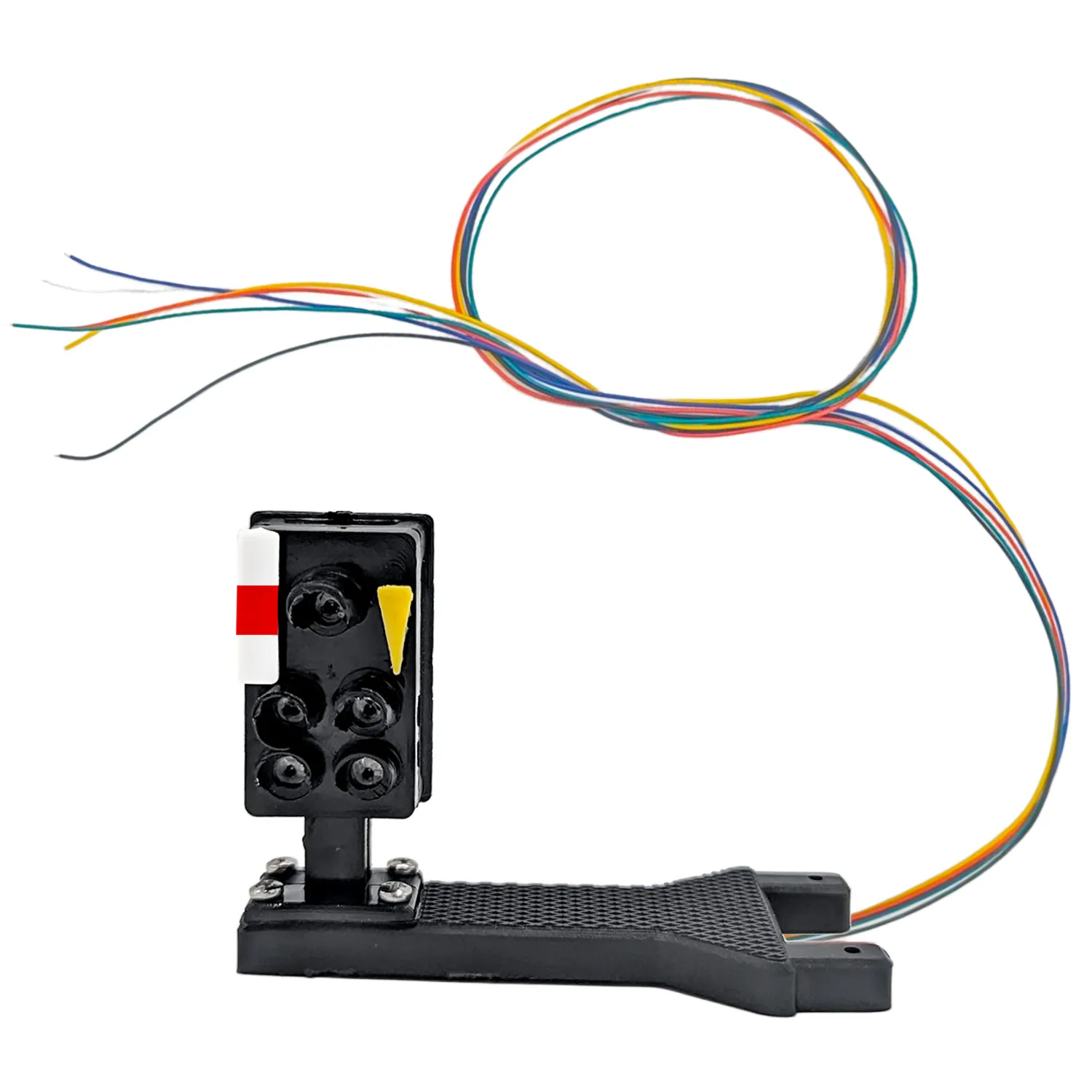

HL Zwergsignal Typ Haupt für Spur G analog / digital mit Decoder als Bausatz ML-Train 84004624

---

---

HL Zwergsignal Typ Haupt für Spur G analog / digital mit Decoder als Bausatz ML-Train 84004624

Funktionsbeschreibung

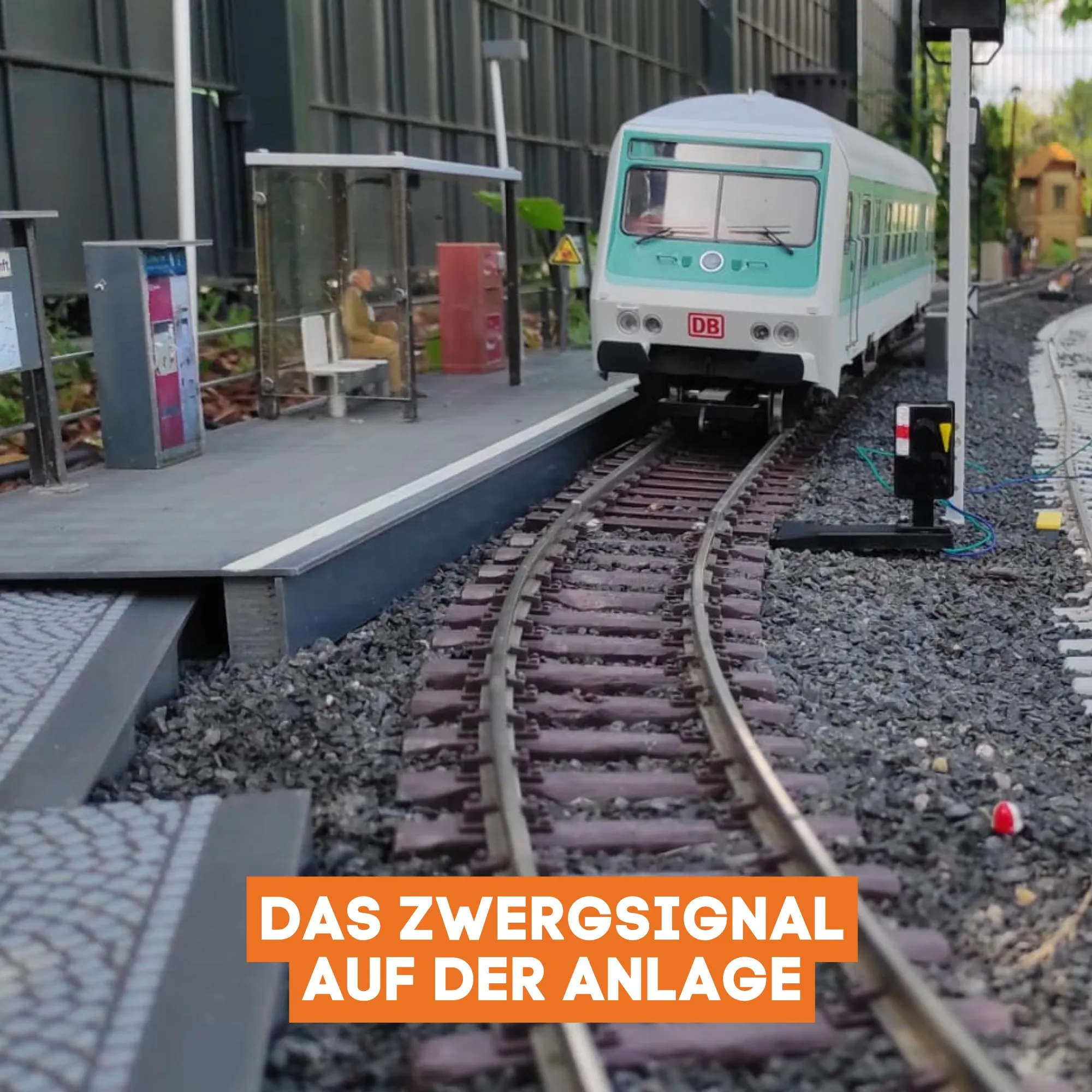

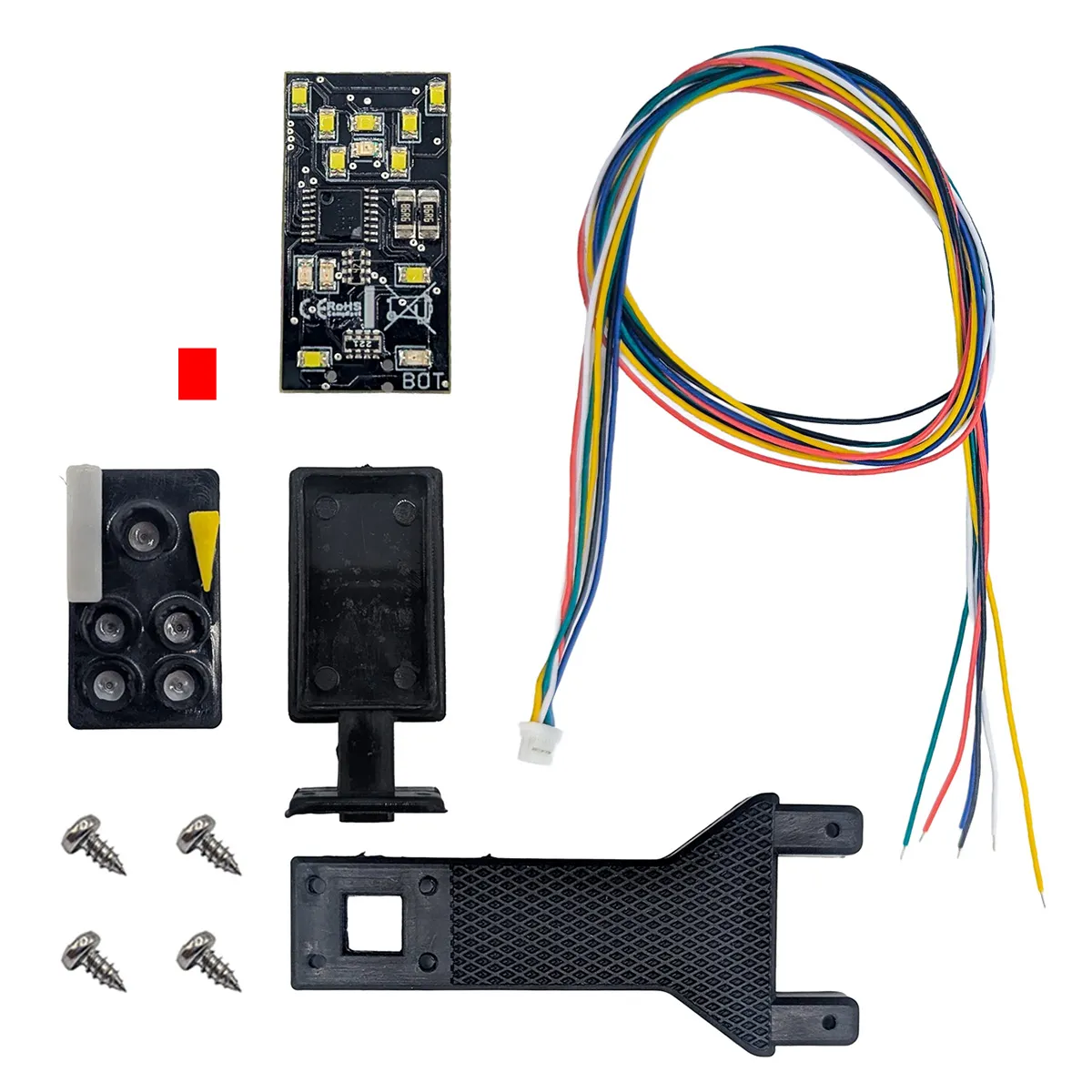

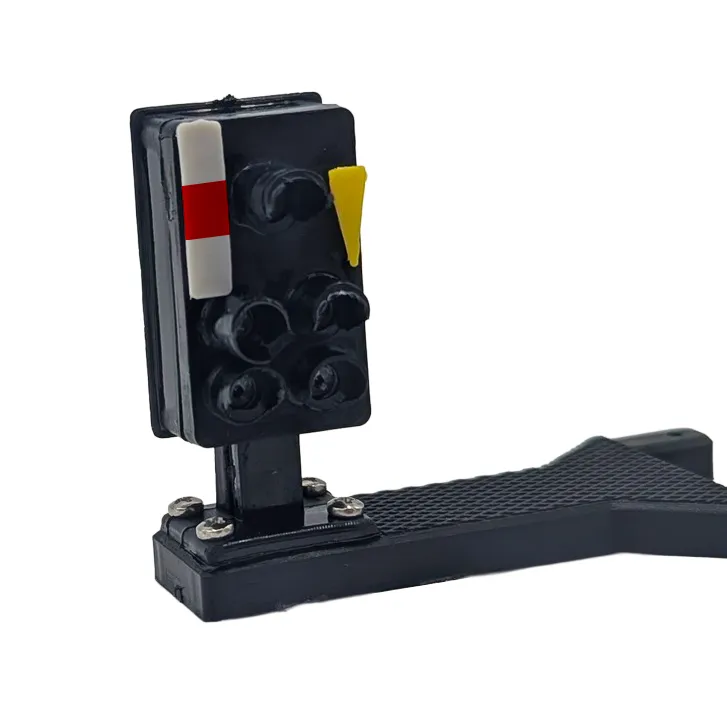

Das HL-Zwergsignal von ML-Train ist eine detailgetreue Nachbildung eines Signals der Deutschen Reichsbahn ab 1959. Es wird als Bausatz geliefert und ist für eine einfache Endmontage vorbereitet. Das Signal wurde speziell für den Einsatz im Freien konstruiert und überzeugt durch wetterfeste Ausführung, kompakte Bauweise und vollintegrierte Signaltechnik. Alle relevanten Signalbilder sind originalgetreu enthalten. Der integrierte Decoder erlaubt sowohl digitalen als auch analogen Betrieb mit einer Vielzahl an Konfigurationsmöglichkeiten über CV-Werte (siehe Bedienungsanleitung unten).

Zusatzfunktionen wie Rückfallverzögerung, Helligkeitsregelung, invertierbare Ausgänge und DCCext-Kommandos sind vollständig unterstützt. Das Signal kann bis zu sechs Weichenadressen oder per POM angesteuert werden. Die optionale Kopplung mit dem Bremsbaustein ermöglicht eine automatische Zugbeeinflussung mit vorbildgetreuem Verzögerungsverlauf.

Hinweise

Die Versorgungsspannung muss passend zum Verbraucher gewählt werden, um Schäden zu vermeiden. Einige Funktionen setzen aktuelle Firmware voraus. Gegebenenfalls ist ein Update erforderlich.

Die CV-Grundeinstellungen gelten im Auslieferungszustand.

Funktionsumfang

DCC NMRA-kompatibler Digitalbetrieb

Vollständig analog nutzbar

2 Kontakteingänge für Schaltfunktionen

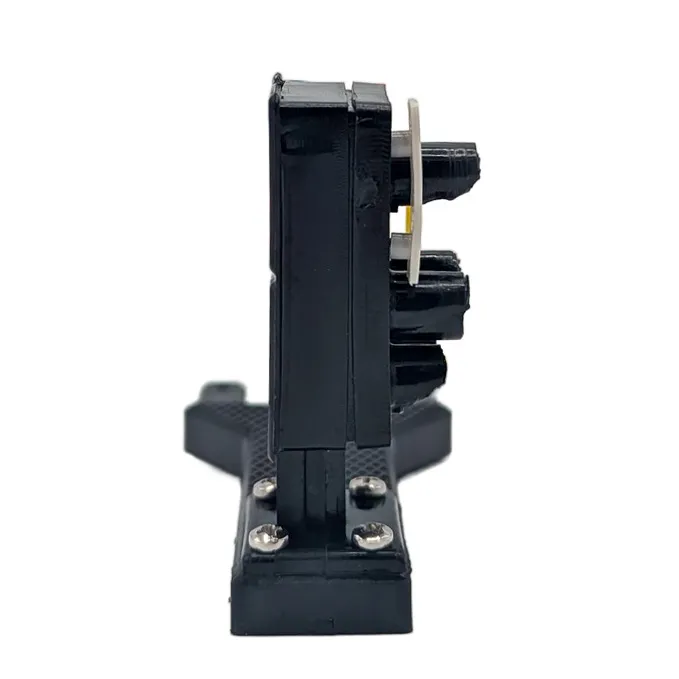

Wetterfestes Kunststoffgehäuse mit kleinem Formfaktor

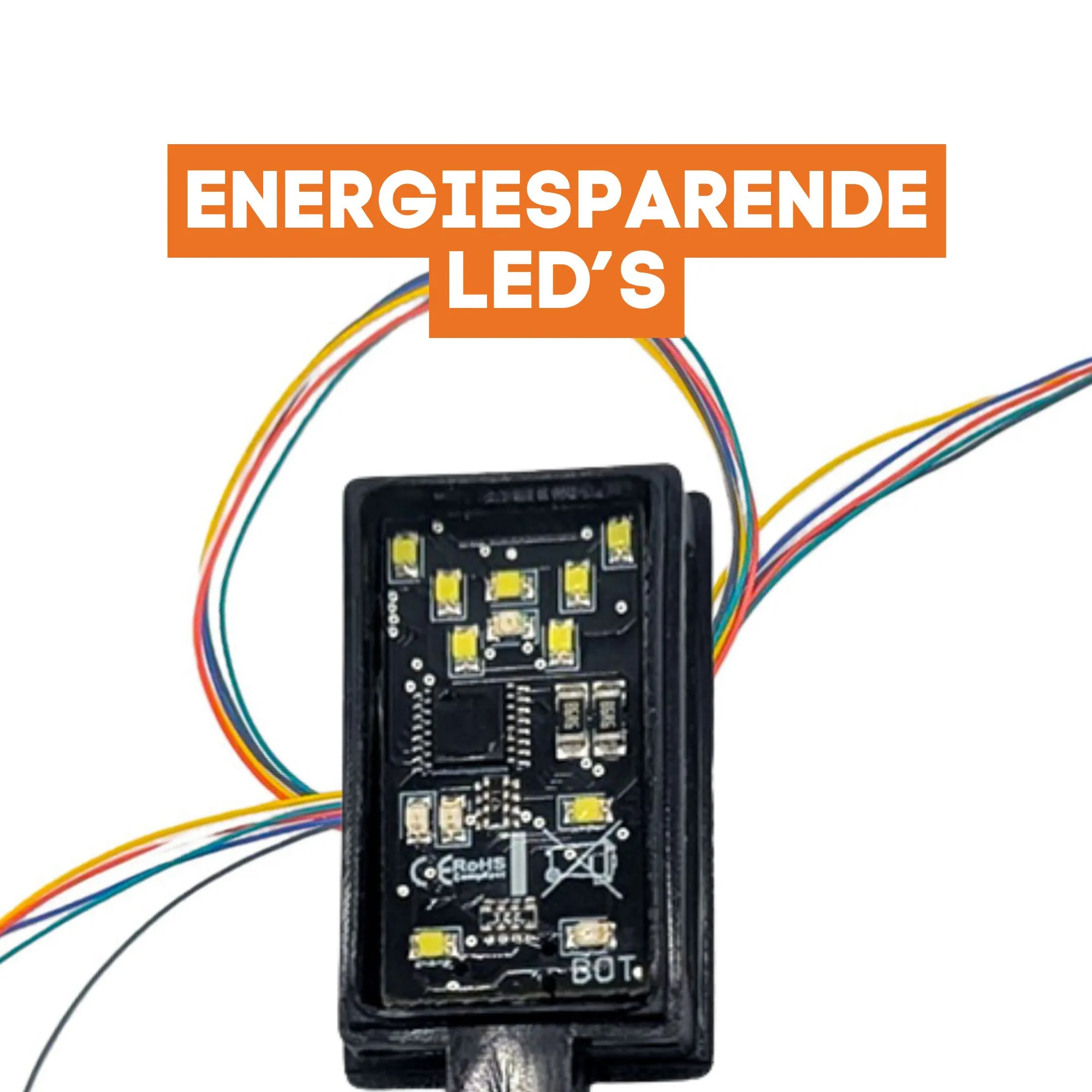

Alle HL-Signalbilder über 1 Decoder integriert

Ausgänge invertierbar, dimmbar, automatische Rückschaltung

CV-Resetfunktionen für alle Bereiche

DCCext-Kompatibilität für direkte Adresszuweisung

Programmierschalter vorhanden, keine Last erforderlich

Programmierarten: Bitweise, CV, POM, Register

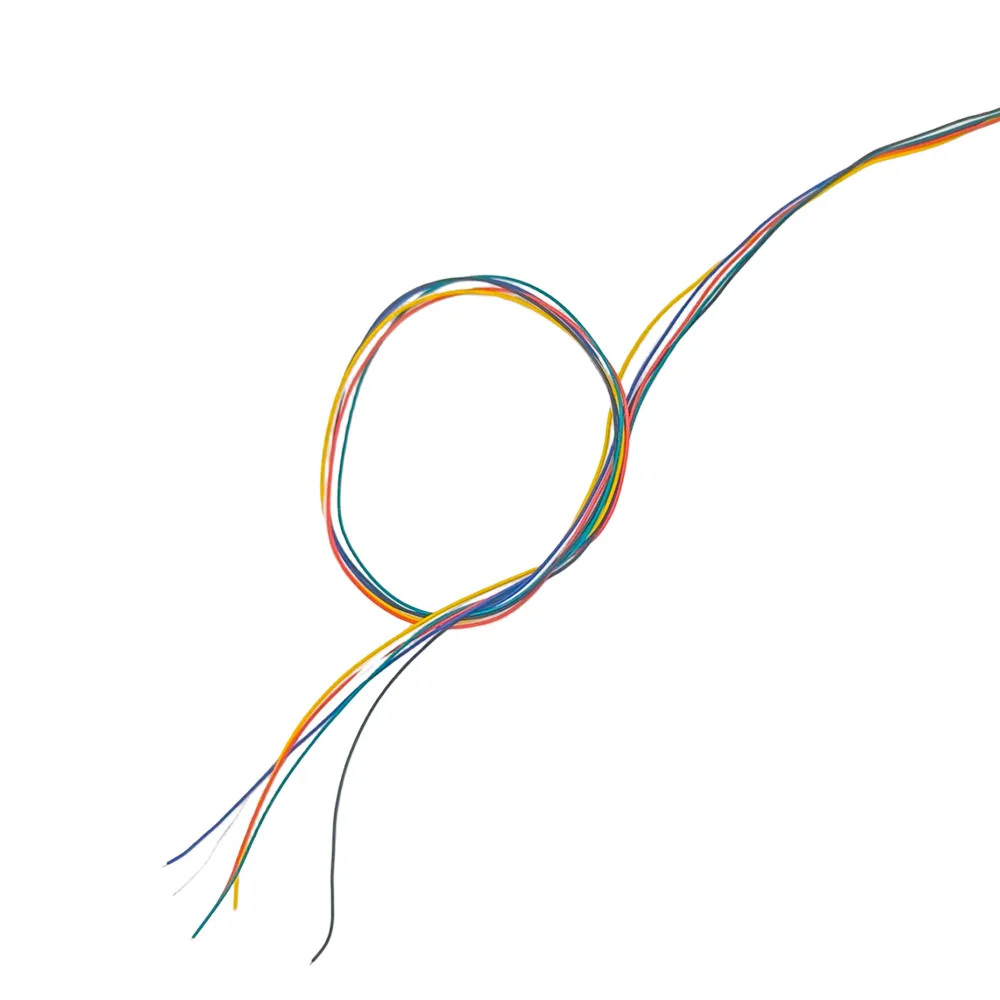

Anschlussbuchsen

Im Digitalbetrieb werden die Leitungen „GLEIS“ direkt an das Gleis angeschlossen. Im Analogbetrieb erfolgt die Verbindung mit einer stabilen Gleichspannung ab 7 V. Die manuelle CV-Konfiguration erfolgt über eine Sequenz mit den Anschlüssen K1 und K2 gemäß Anleitung

Zum Schutz gegen Feuchtigkeit empfiehlt sich ein vollständiger Auftrag von „Plastik70“ auf die Platine.

Technische Daten

Versorgungsspannung: 7–27 V DC/DCC; 5–18 V AC

Stromaufnahme: 5 mA (ohne Ausgänge)

Maximaler Strom pro Ausgang: 0,1 A

Gesamtstromaufnahme: max. 0,2 A

Temperaturbereich: -20 °C bis +85 °C

Abmessungen: ca. 3 × 3 × 5 cm

Die folgende Firma hat das Produkt für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)

Bedienungsanleitung mit CV-Werten

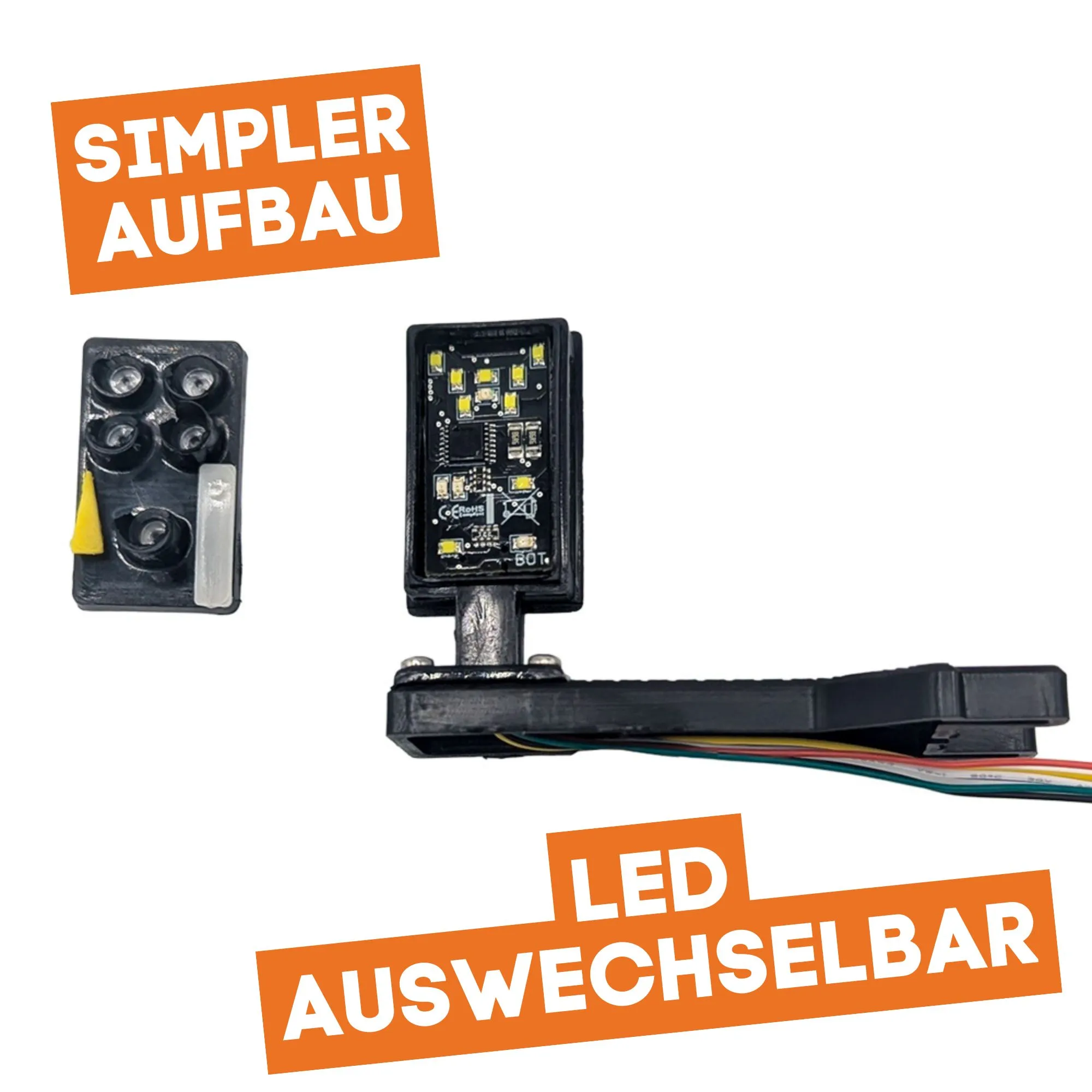

Bauanleitung
