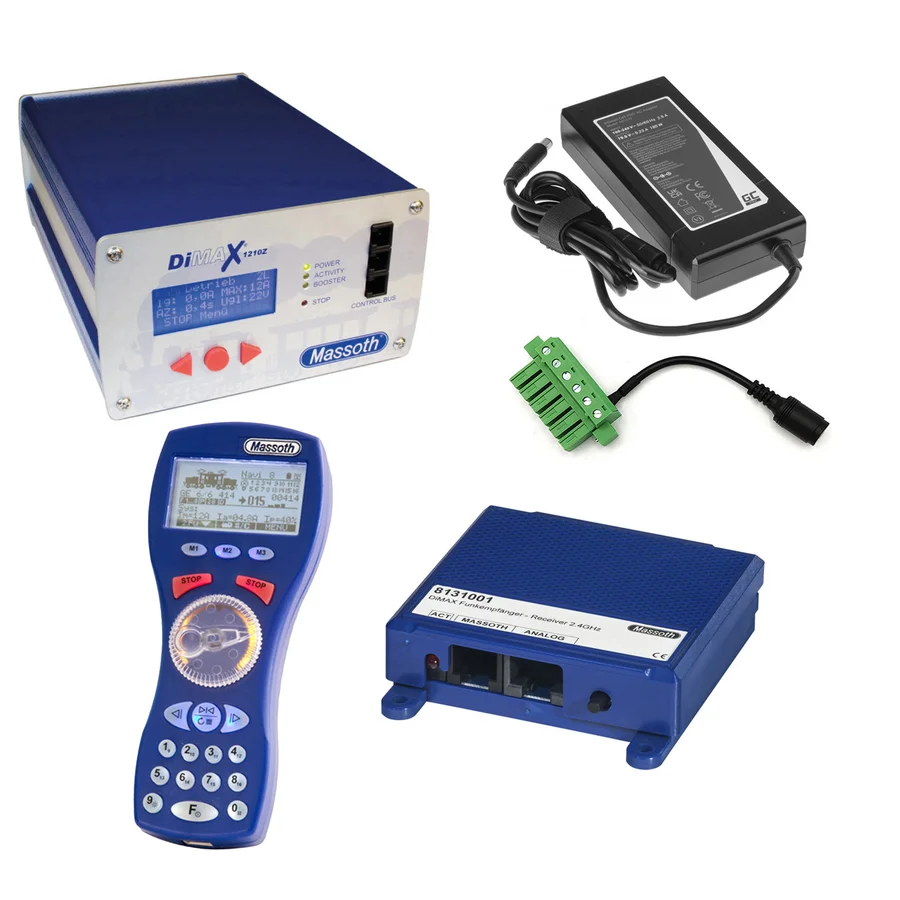

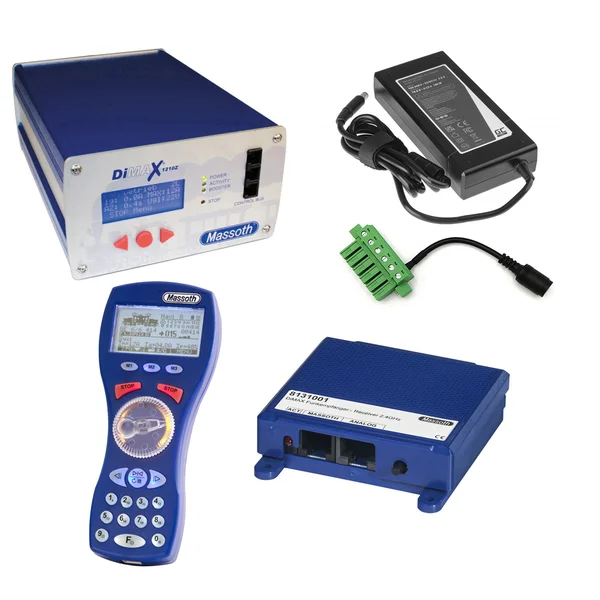

Komplettset mit Komponenten der Firma Massoth (Digitalzentrale, Navigator und Funkempfänger) und einem 180 Watt Netzteil mit Adapter der Firma Green Cell.
Beschreibung:

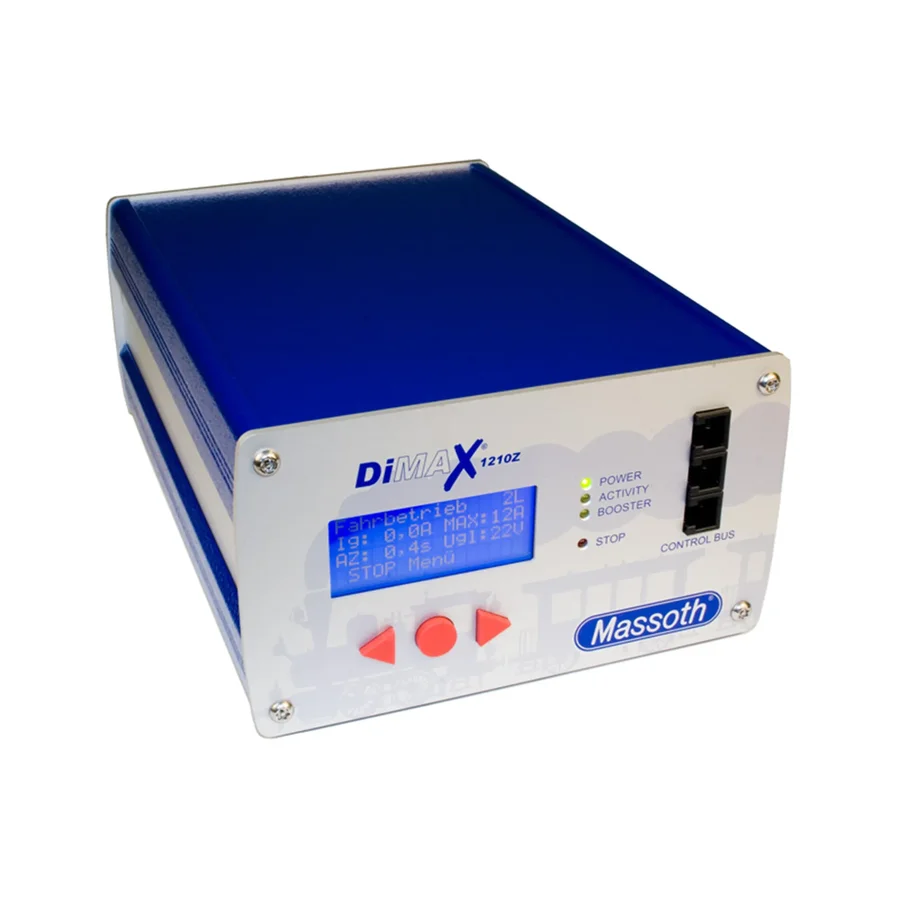

DiMAX 1210Z Digitalzentrale Massoth 8136501 - 2.4GHz Funkfirmware Version 2.0 -Die kompakte Digitalzentrale DiMAX 1210Z bietet – basierend auf der bewährten 1200Z – eine beeindruckende Leistung von bis zu 12 Ampere. Durch die externe Spannungsversorgung ist sie universell für alle Spurweiten von Z bis G einsetzbar. Die Endstufe lässt sich flexibel in den Stufen 4, 7 oder 12 Ampere einstellen – ideal für unterschiedliche Anlagenkonzepte. Eine variable Ausgangsspannung von 14 bis 22 V sowie eine integrierte Überspannungsbegrenzung sorgen für präzise Anpassung und zusätzlichen Schutz – auch für den Einsatz im Innenbereich mit Spurweiten wie H0 oder N. Ab Werk ist bereits das aktuelle MASSOTH® Busprotokoll vorinstalliert.
Ein temperaturgesteuerter Lüfter schützt die Elektronik vor Überhitzung. Über die PC-Schnittstelle lassen sich Firmware-Updates und Erweiterungen einfach installieren – für eine langfristig zukunftsfähige Steuerung. Eine Boosterschnittstelle ist integriert, ebenso wie die Möglichkeit, über den MASSOTH Buswandler Komponenten der LGB® MZS II Steuerung zu nutzen.
bis zu 12 Ampere Fahrstrom am Gleis (je nach eingesetztem Netzteil)einstellbare Endstufe: 4, 7 oder 12 Ampere zur Anpassung an die AnlagengrößeVersorgungsspannung: 16–24 V Gleichspannung (DC)gut ablesbares Display mit moderner blauer HintergrundbeleuchtungFunktionsdatenübertragung seriell oder parallel – individuell konfigurierbar pro Lokintegrierter thermischer Überlast- und Überhitzungsschutzautomatisch geregelter Lüfterautomatischer Kurzschlussschutz mit anpassbarer Abschaltzeitseparater Programmiergleisausgang mit 2 Ampere LeistungLeuchtanzeigen für Betrieb, Aktivität, Booster und STOP/NothaltSTOP-Taste zur sofortigen Abschaltung im Betriebeinfache Menübedienung über drei Tasten2 Steuergeräteanschlüsse auf der Frontseite1 Boosteranschluss auf der Rückseite (kompatibel mit DiMAX und LGB® Boostern)2 Ampere Steuerbus für bis zu 31 Eingabe- und SteuergeräteBusprotokoll wahlweise MASSOTH® oder LGB® MZS IIkompatibel mit DiMAX- und LGB® MZS-Komponenten (z.?B. Lokhandy, Universalhandy)PC-Interface (USB) für zentrale Firmware-Updates aller DiMAX-Busgerätekostenlose Firmwareupdates online verfügbarvollständige Kompatibilität zu NMRA DCC über MASSOTH Gleisprotokollauch kompatibel mit dem LGB® MZS Gleisprotokollhochwertiges Aluminiumgehäuse mit gebürsteter Front- und Rückplatteausführliche Bedienungsanleitung in gedruckter und digitaler Form (PDF)CE-konformHinweis: Für Sound- oder Firmwareupdates an Decodern ist ein separates PC-Modul erforderlich!

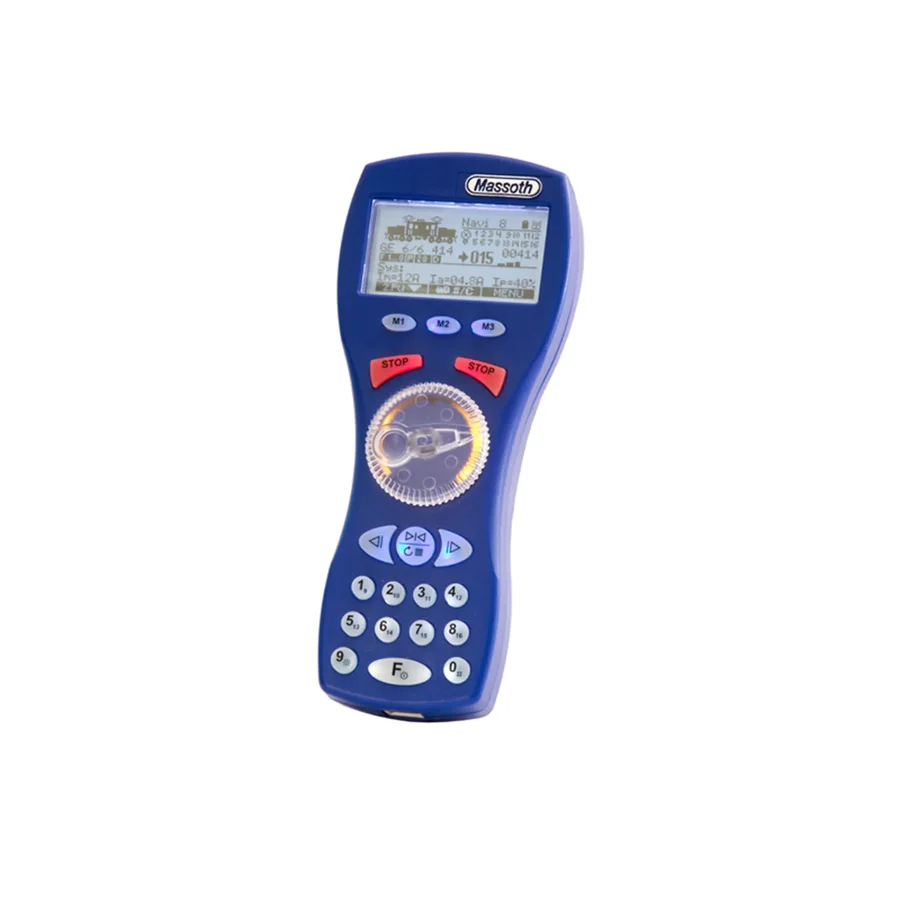

DiMAX Navigator mit 2.4GHz Funk-Firmware Version 2.0 8134801Der DiMAX Navigator bringt innovative Steuerungstechnologie direkt in Ihre Hand: Als moderner Handregler mit erweiterten Funktionen ermöglicht er gleichzeitig die Steuerung von Lokomotiven und das Schalten von Weichen – ideal für ein interaktives Fahrerlebnis. Das ergonomisch geformte Gehäuse liegt optimal in der Hand, ist beidseitig symmetrisch gestaltet und daher gleichermaßen für Links- und Rechtshänder geeignet. Ein großzügiges Grafikdisplay mit Hintergrundbeleuchtung zeigt alle Lokinformationen übersichtlich an. Die Tastenbeleuchtung in Blau-Weiß ist dimmbar und schaltbar – perfekt für den Betrieb bei Dunkelheit. Der farblich beleuchtete Drehregler signalisiert Funktionsmodi auf einen Blick. Loks bekannter Hersteller können auf dem Display mit Namen und Symbol dargestellt werden – inklusive Lichtstatus, Fahrstufe und aktiven Funktionen. Der DiMAX Navigator unterstützt das bidirektionale 2.4-GHz-Funksystem mit Reichweiten von bis zu 100 Metern.

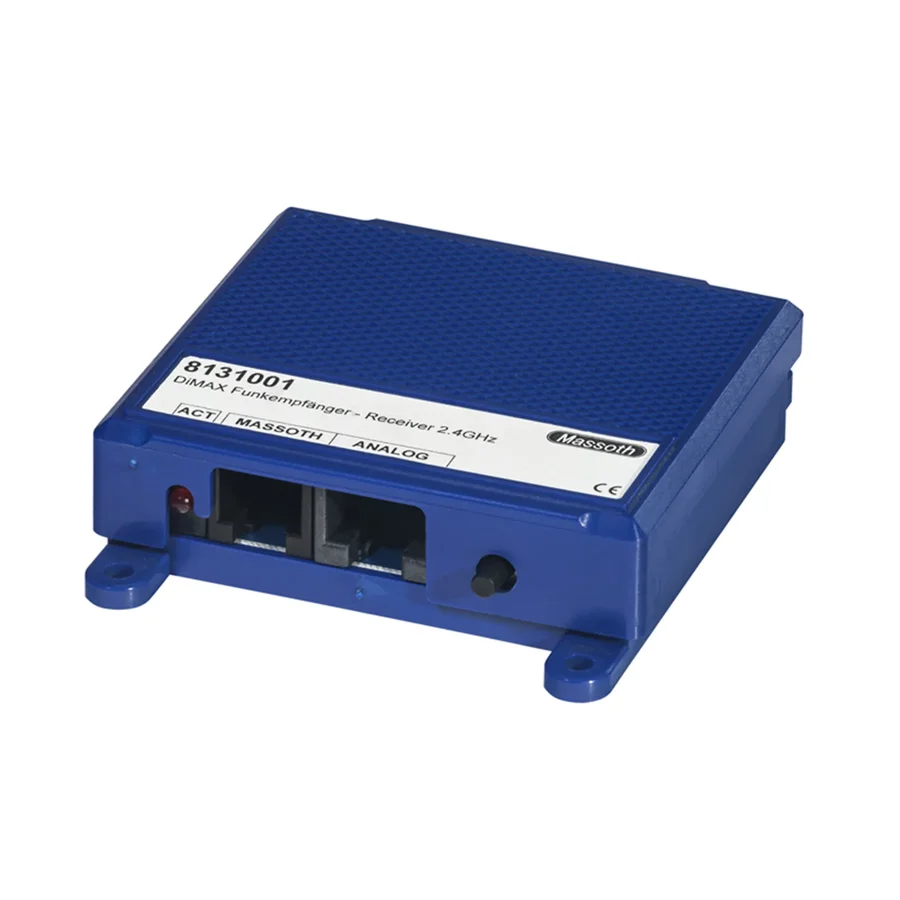

DiMAX Funkempfänger 2.4 GHz Massoth 8131001Der DiMAX Funkempfänger mit 2.4 GHz arbeitet weltweit störungsfrei und ermöglicht den Anschluss von bis zu vier Funkgeräten gleichzeitig. Er ist kompatibel mit Massoth-Bus-Zentralen (z.?B. DiMAX 800Z, 1200Z, 1210Z, LGB 55006, PIKO 35010) sowie analogen Reglern wie dem LGB 51070, 51079 oder PIKO 35002. Die Funkreichweite beträgt im Freigelände bis zu 100 Meter. Die klassische externe Antenne entfällt – diese ist nun platzsparend im Gehäuse integriert.

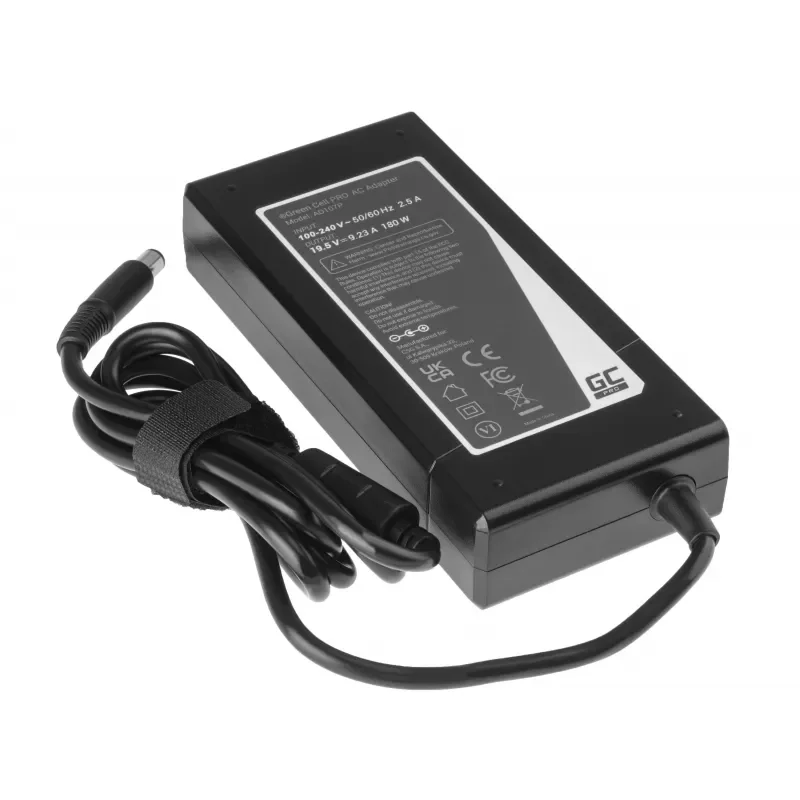

Schaltnetzteil 19,5 V 9,23 A für Spur-G Stromversorgung Green CellDieses kompakte Schaltnetzteil ist ideal für den zuverlässigen Betrieb von Spur-G-Anlagen geeignet – z.?B. zur Stromversorgung von Boostern oder Zentralen von ML-Train oder Massoth. Mit einem optionalen Adapterkabel lässt sich das Netzteil einfach an Digitalzentralen oder Booster anschließen.
Ausgangsspannung: 19,5 V DCSteckverbindung: rund, mit Innenstift (7,4–5,0 mm)Ausgangsstrom: 9,23 AEingangsspannung: 230 V ACLeistung: 180 Wattinkl. Netzkabel
Schutzklasse 2
Nur für trockene Innenräume geeignet.

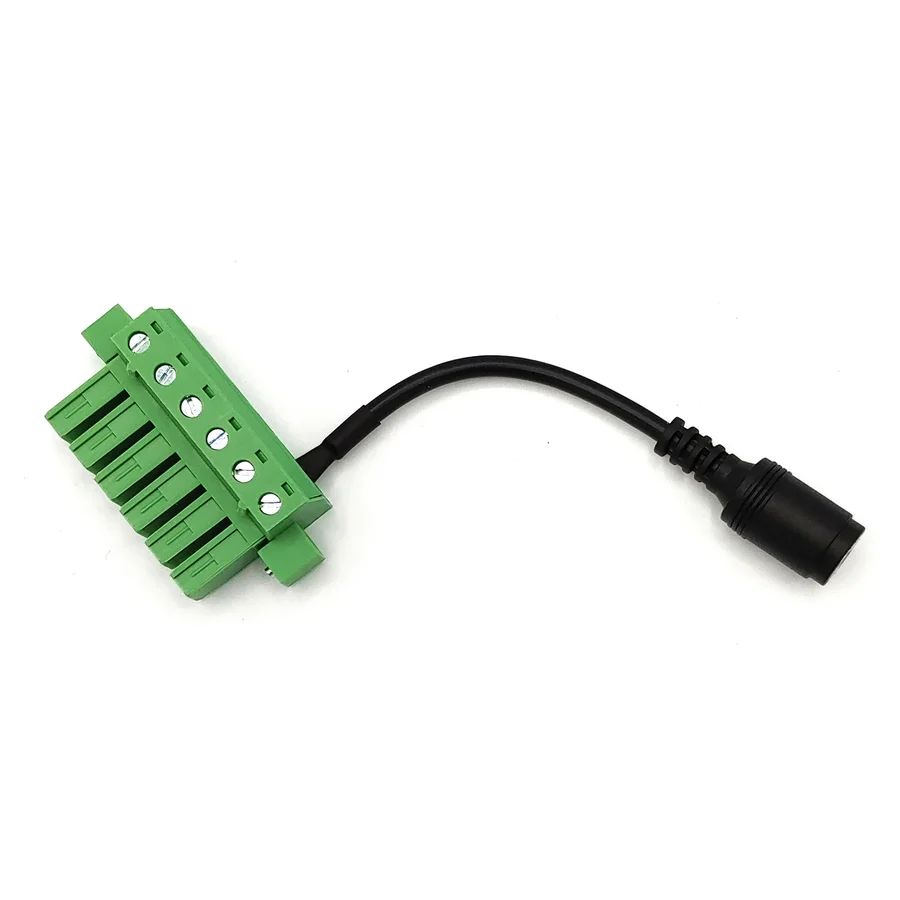

Adapter vom 9,23 A Netzteil zur Massoth Zentrale ML-Train 84001071Dieser Anschlussadapter ermöglicht die Verbindung des 180-Watt-Schaltnetzteils (9,23 A) von Green Cell (ML-Train 84001060) mit Massoth-Zentralen oder -Boostern – wie der DiMAX 1210Z (8136501) oder dem DiMAX 1202B Booster (8137501).
Die folgende Firma hat das Schaltnetzteil für Modell-Land hergestellt:Pawel Ochynski CSG S.A, GREEN CELL, Rauschwalder Str. 41, 04103 Leipzig
(WEEE: DE41805037)
Bedienungsanleitung Digitalzentrale 8136501 von 2021 Bedienungsanleitung Navigator 8134801 Bedienungsanleitung Funkempfänger 8131001
