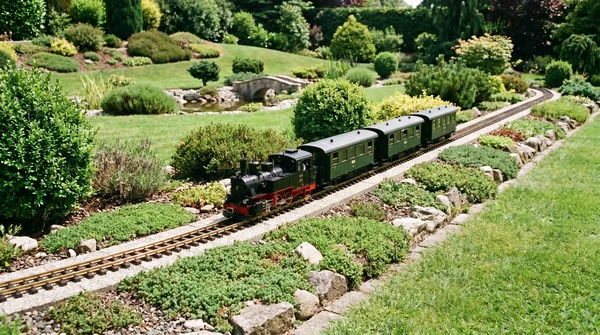

Gartenbahn Gleisplan für Anfänger: Schritt für Schritt zur ersten Anlage
Der Traum von der eigenen Gartenbahn beginnt nicht mit dem ersten Spatenstich, sondern mit einem soliden Gartenbahn Gleisplan. Besonders für Anfänger ist die Hürde oft groß: Welche Radien sind wetterfest? Wie wird die Stromversorgung sichergestellt und welche Steuerung eignet sich für den Außenbereich? In dieser Schritt-für-Schritt-Erklärung zeigen wir Ihnen, wie Sie von der ersten Skizze bis zum fahrbereiten Layout gelangen. Wir räumen mit Mythen über Messing- und Nickelgleise auf und geben wertvolle Tipps zur Digitaltechnik. Ob kleine Kehrschleife oder komplexe Streckenführung – mit der richtigen Planung vermeiden Sie teure Fehlkäufe und sichern sich langanhaltenden Fahrspaß im Grünen. Tauchen Sie ein in die faszinierende Welt der Spur G und planen Sie Ihre Anlage wie ein Profi.
Grundlagen der Gleisplanung für die Gartenbahn
Der Aufbau einer Gartenbahn in Spur G stellt Einsteiger vor spezifische Herausforderungen. Anders als bei Zimmeranlagen kämpft die Technik hier gegen Witterung, Temperaturunterschiede und UV-Strahlung. Eine präzise Planung bildet das Fundament für einen störungsfreien Betrieb über viele Jahre. Wer vorausschauend plant, vermeidet spätere Entgleisungen und Kontaktprobleme.
Zunächst bestimmen die Platzverhältnisse im Garten den Streckenverlauf. Kurvenradien und Steigungen müssen zwingend auf die geplanten Fahrzeuge abgestimmt sein. Große Lokomotiven benötigen weite Radien, um optisch und technisch zu überzeugen. Die Wahl der Schienenprofile entscheidet zudem über den Wartungsaufwand der gesamten Anlage.
Ein stabiler Unterbau ist im Außenbereich unverzichtbar. Frostsichere Schotterbetten oder Betonfundamente verhindern, dass sich die Gleise bei Bodenfrost heben. Nur eine ebene Gleislage garantiert, dass schwere Modelle sicher ihre Runden drehen. Achten Sie bereits in der Entwurfsphase auf die Erreichbarkeit aller Streckenabschnitte für Reinigungsarbeiten.

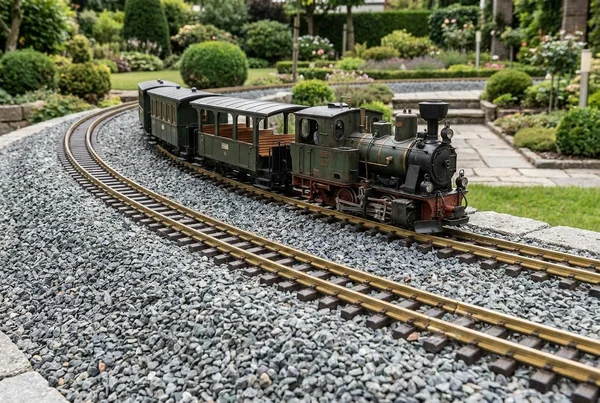

Der richtige Radius für den Außenbereich
In der Welt der Spur G ist der Radius R1 mit 600 mm zwar platzsparend, stößt aber schnell an Grenzen. Viele große Dampflokomotiven, wie etwa die imposante Fünfkuppler 1E 1-Schmalspurlok 99 7238-1, benötigen für einen sicheren Lauf größere Radien. Wir empfehlen für Hauptstrecken grundsätzlich den Radius R3 oder größer.
Der Radius R3 bietet mit ca. 1200 mm einen hervorragenden Kompromiss. Er ermöglicht einen eleganten Kurvenlauf und reduziert den Verschleiß an Radsätzen und Schienenflanken massiv. Zudem sinkt der Rollwiderstand in weiten Bögen spürbar. Dies schont die Motoren und Getriebe Ihrer wertvollen Triebfahrzeuge im harten Außeneinsatz.
Maximale Flexibilität bei der Streckenführung bieten Flexgleise. Diese ermöglichen individuelle Kurvenverläufe jenseits starrer Standardmaße. Mit Flexgleisen lassen sich sanfte Übergangsbögen realisieren, die dem Vorbild sehr nahe kommen. Für die Verarbeitung ist ein hochwertiges Gleisbiegegerät essenziell, um Knicke an den Schienenstößen zu vermeiden.
Besonders bei langen Zügen mit schweren Waggons zeigt sich der Vorteil weiter Radien. Kurze Radien führen oft dazu, dass Puffer verhaken oder Kupplungen unter Zugkraft seitlich auslenken. Werden beispielsweise Einheitswagen 2-achsig in langen Verbänden gefahren, sorgt ein großzügiger Radius für ein ruhiges Gleisbild. Planen Sie daher lieber eine Kehre weniger, aber dafür mit ausreichendem Durchmesser ein.
Materialwahl: Messing vs. vernickelte Gleise
Die Entscheidung zwischen der klassischen Messing-Version und der vernickelten Version ist eine Frage der Wartungsphilosophie. Messing ist der bewährte Standard für die Gartenbahn. Es ist robust, wetterfest und entwickelt mit der Zeit eine dunkle Patina. Diese Patina wirkt optisch sehr realistisch, ist jedoch elektrisch isolierend.
Bei Messinggleisen ist daher eine regelmäßige Reinigung der Schienenoberfläche notwendig. Besonders nach längeren Standzeiten oder Regengüssen muss der Oxidfilm entfernt werden. Nur so ist ein ruckelfreier Betrieb bei der LGB-kompatiblen Anlage gewährleistet. Viele Profis nutzen hierfür spezielle Reinigungslokomotiven oder Schienenreinigungswagen.
Die vernickelte Version bietet hier einen klaren Komfortvorteil. Die Nickelschicht schützt das Messingprofil vor Oxidation und sorgt für dauerhaft exzellente Leitfähigkeit. Schmutz haftet auf der glatten Oberfläche deutlich schlechter an. Dies ist ideal für schwer zugängliche Streckenabschnitte oder Tunnelportale, wo eine manuelle Reinigung schwierig ist.
Unabhängig vom Material sollten Sie auf hochwertige Schienenverbinder setzen. Schraubverbinder von ML-Train garantieren eine mechanisch feste und elektrisch sichere Verbindung. Dies verhindert Spannungsabfälle auf langen Fahrstrecken. Wenn Sie eine Schlepptenderlok mit hoher Stromaufnahme betreiben, ist eine perfekte Leitfähigkeit unerlässlich.
Bedenken Sie bei der Materialwahl auch die Optik. Während Messing golden glänzt und später nachdunkelt, behält Nickel seinen silbrigen Glanz. Für die Instandhaltung Ihrer Fahrzeuge finden Sie bei uns zudem passende Lok- und Wagenteile, um Abnutzungen an den Stromabnehmern zu minimieren. Die Wahl des Gleissystems ist somit eine langfristige Investition in den Fahrspaß.
Passende Produkte entdecken
2 Kanal Schrittmotorsteuerung mit Decoder für Entkuppler, Tore, Pantos ML-Train
2x Pantograf für Einholm- und Scherenstromabnehmer mit Motorsteuerung ML-Train
Gleis-Bau Set mit 18 m Gleisprofile Messing, 60...
Wundertüte mit Basic Spur-G Zubehör - Überraschungs Gartenbahn-Geschenk Box ML-Train
Brücke 60 cm aus stabilem HDPE-Kunststoff erweiterbar Spur G Gartenbahn ML-Train
Antrieb für Scheren- und Einholmstromabnehmer Pantografen-/Motorsteuerung ML-Train
Digitale Steuerung und elektrische Verkabelung
Der Aufbau einer Gartenbahn beginnt oft mit einem einfachen Kreis. Doch wer mehr als einen Zug gleichzeitig bewegen möchte, stößt im Analogbetrieb schnell an Grenzen. Hier setzt die moderne Digitaltechnik an. Sie erlaubt die individuelle Ansteuerung jeder einzelnen Lokomotive auf demselben Gleisabschnitt. Für einen reibungslosen Ablauf ist die Planung der elektrischen Komponenten entscheidend.
Ein durchdachter Gleisplan berücksichtigt von Anfang an die spätere Digitalisierung. Dies betrifft nicht nur die Stromversorgung der Schienen, sondern auch die Integration von Zubehör. So lassen sich komplexe Funktionen wie eine realistische Beleuchtung der Waggons oder die Steuerung von Soundeffekten bequem per Knopfdruck realisieren. Die digitale Infrastruktur bildet das Rückgrat jeder professionellen Anlage.
Mehrzugbetrieb: Zentrale und Leistung
Das Herzstück jeder digitalen Anlage ist die Digitalzentrale. Dieses Gerät fungiert als Gehirn und übersetzt die Befehle der Steuergeräte in digitale Signale. Diese Signale werden zusammen mit der Fahrspannung in das Gleis eingespeist. Im Gegensatz zum Analogbetrieb liegt an der Schiene permanent die volle Spannung an. Die Lokomotiven reagieren nur, wenn der integrierte Decoder ihre spezifische Adresse erkennt.
Für den Betrieb mehrerer Züge ist die Stromstärke der Zentrale maßgeblich. Eine typische Gartenbahn-Lokomotive benötigt unter Last deutlich mehr Strom als Modelle kleinerer Spurweiten. Planen Sie den Einsatz schwerer Triebfahrzeuge wie der RhB E-Lok Krokodil 20400, steigt der Bedarf an Ampere schnell an. Reicht die Leistung der Zentrale nicht aus, schaltet das System bei Überlastung ab.
Der Digitalbetrieb bietet enorme Vorteile bei Rangierfahrten. Sie können eine Lokomotive zentimetergenau an Wagen heranfahren, während ein anderer Zug auf der Hauptstrecke seine Runden dreht. Auch das Abstellen von Zügen auf besetzten Gleisen ist ohne abschaltbare Gleisabschnitte möglich. Dies vereinfacht den Gleisplan erheblich, da weniger Trennstellen und Schalter benötigt werden. Die Steuerung erfolgt flexibel über kabelgebundene oder funkbasierte Handregler.
Achten Sie beim Kauf der Zentrale auf Erweiterbarkeit. Viele Systeme ermöglichen den Anschluss zusätzlicher Verstärker, sogenannter Booster. Diese teilen die Anlage in verschiedene Leistungsabschnitte auf. So bleibt die volle Kontrolle auch bei wachsendem Fuhrpark erhalten. Besonders bei detaillierten Modellen wie der UP-Dampflok 20230 kommen digitale Sonderfunktionen erst richtig zur Geltung.
Stromeinspeisung auf langen Strecken
Im Außenbereich lauern elektrische Widerstände an jeder Schienenverbindung. Witterungseinflüsse und Korrosion verschlechtern den Kontakt zwischen den Profilen. Dies führt zu einem Spannungsabfall am Ende langer Gleisabschnitte. Die Folge sind ruckelnde Züge oder ein kompletter Stillstand der Digitalzentrale. Eine zuverlässige Stromeinspeisung ist daher für die Betriebssicherheit unerlässlich.
Verlassen Sie sich niemals auf die bloße Leitfähigkeit der Schienenverbinder über weite Distanzen. Wir empfehlen die Verlegung einer Ringleitung parallel zum Gleis. Von diesem Hauptkabel führen in regelmäßigen Abständen Zuleitungen direkt an die Schienenprofile. Ein Abstand von drei bis fünf Metern zwischen den Einspeisepunkten hat sich in der Praxis bewährt. Dies garantiert eine konstante Spannung auf der gesamten Gartenbahnanlage.
Verwenden Sie für die Verkabelung im Garten wetterfeste Leitungen mit ausreichendem Querschnitt. Zu dünne Kabel wirken wie Heizwiderstände und schlucken wertvolle Energie. Für die Hauptleitung sind Querschnitte von 1,5 mm² oder 2,5 mm² ideal. Nur so kommt die Leistung der Digitalzentrale auch bei weit entfernten Lokomotiven verlustfrei an. Dies ist besonders wichtig, wenn Sie schwere Züge mit zahlreichen Lok- und Wagenteilen betreiben.
Zusätzlich zur elektrischen Einspeisung sollten die Schienenverbindungen mechanisch gesichert werden. Verschraubbare Schienenverbinder minimieren den Übergangswiderstand dauerhaft. Sie verhindern zudem, dass sich die Gleise bei Temperaturschwankungen auseinanderschieben. Eine stabile Stromführung ist die Grundvoraussetzung für einen störungsfreien Digitalbetrieb. Nur wenn die Datenpakete der Zentrale sauber übertragen werden, reagiert die Lokomotive präzise auf Ihre Steuerbefehle.
Weitere Empfehlungen
GartenBahn Ausgabe 6/
GartenBahn Ausgabe 1/
GartenBahn Ausgabe 3/
GartenBahn Ausgabe 4/
GartenBahn Ausgabe 2/
GartenBahn Ausgabe 3/
Spezialfälle im Gleisplan: Kehrschleifen und Automatisierung
Ein durchdachter Gleisbau bildet das Fundament jeder langlebigen Gartenbahn. Während einfache Ovale schnell an Reiz verlieren, bieten Kehrschleifen die Möglichkeit für abwechslungsreiche Fahrtrichtungen. Diese Gleisfiguren stellen Einsteiger jedoch vor elektrische Herausforderungen. In einem geschlossenen Gleisnetz führt die Rückführung des Gleises unweigerlich dazu, dass Profile mit unterschiedlicher Polung aufeinandertreffen. Ohne technische Vorkehrungen verursacht dies einen sofortigen Kurzschluss.
Besonders im Außenbereich müssen Komponenten extremen Witterungsbedingungen trotzen. Feuchtigkeit und Temperaturschwankungen beeinflussen die Leitfähigkeit und Mechanik. Wer eine RhB E-Lok Krokodil 20400 sicher durch enge Radien steuern möchte, benötigt eine präzise Planung der Trennstellen. Die Automatisierung solcher Abschnitte erhöht den Fahrspaß und schont die Elektronik der Triebfahrzeuge. Fachmännische Lösungen verhindern Funkenschlag und Materialverschleiß an den Schienenstößen.
Modell-Land unterstützt Sie bei der Umsetzung komplexer Gleisfiguren mit technischem Know-how und passgenauen Bauteilen. Unsere Eigenmarke ML-Train bietet hierfür spezialisierte Module an, die genau auf die Anforderungen der Spur G zugeschnitten sind. Ein stabiler Betrieb ist kein Zufall, sondern das Ergebnis korrekter Verkabelung und hochwertiger Isolierungen. Nutzen Sie unser Experten-Wiki, um die theoretischen Grundlagen für Ihr Projekt zu vertiefen.
Kehrschleifen im Analogbetrieb sicher schalten
Im Analogbetrieb erfordern Kehrschleifen eine besondere Aufmerksamkeit. Da die Fahrtrichtung direkt von der Polung der Schienenspannung abhängt, würde eine Lokomotive beim Durchfahren der Schleife die Polarität im Hauptgleis entgegen der eigenen Fahrtrichtung vorfinden. Manuelle Umschalter sind eine Option, führen im Alltag jedoch oft zu Bedienfehlern. Automatisierte Kehrschleifenmodule übernehmen diese Aufgabe zuverlässig und unterbrechungsfrei.
Diese Module erkennen den einfahrenden Zug und passen die Polarität innerhalb des isolierten Abschnitts an. Wichtig ist dabei, dass der isolierte Bereich länger ist als der längste Zug der Anlage. Besteht Ihr Gespann beispielsweise aus einer UP-Dampflok 20230 und mehreren beleuchteten Waggons, müssen alle stromabnehmenden Achsen Platz im Schaltbereich finden. Andernfalls überbrücken Metallräder die Trennstellen und lösen die Sicherung aus.
Der Einbau erfordert lediglich vier Schnitte im Schienenprofil und den Anschluss weniger Kabel. Hochwertige Schienenverbinder gewährleisten dabei den mechanischen Zusammenhalt des Gleisbildes. Für schwere Maschinen wie die Mogul US-Dampflok LGB ist eine saubere Stromübertragung essenziell. Ein Spannungsabfall in der Schleife würde das Fahrbild stören und die Detailtreue der Bewegung beeinträchtigen.
Achten Sie beim Kauf auf die maximale Strombelastbarkeit der Module. Gartenbahnen benötigen aufgrund der starken Motoren deutlich höhere Ströme als kleinere Nenngrößen. Die ML-Train Komponenten sind speziell für diese Lasten ausgelegt. Sie arbeiten verschleißfrei und reagieren innerhalb von Millisekunden auf Polaritätsunterschiede. So bleibt der Betrieb flüssig und die Technik geschützt.
Zubehör für realistische Betriebsabläufe
Ein statischer Gleisplan wirkt schnell leblos. Erst durch bewegliche Elemente und funktionale Details entsteht eine lebendige Gartenbahn-Atmosphäre. Die Automatisierung von Entkupplern ermöglicht das Rangieren von Zügen, ohne händisch in das Geschehen einzugreifen. Dies schont empfindliche Lok- und Wagenteile vor mechanischer Beschädigung durch unsachgemäßes Greifen.
Moderne Schrittmotorsteuerungen erlauben eine präzise Kontrolle von Zusatzfunktionen. Hierzu zählen motorisierte Lokschuppentore oder das Heben und Senken von Pantografen. Diese technischen Finessen lassen sich diskret unter der Anlage oder im Gehäuse verbauen. Die Integration in den Gleisplan sollte bereits in der Entwurfsphase erfolgen, um Kabelwege kurz zu halten. Wetterfeste Gehäuse schützen die Elektronik vor Korrosion im Garten.

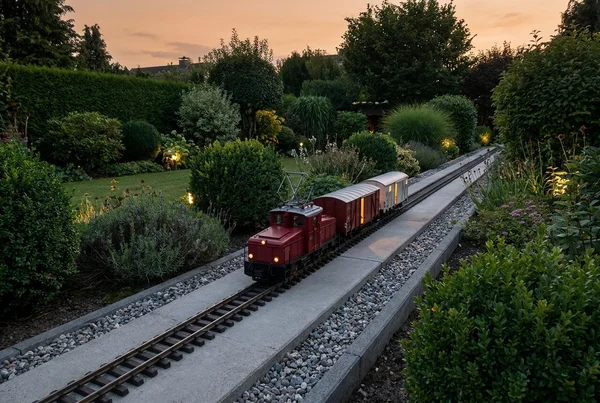

Für Nachtfahrten ist die Beleuchtung von Weichenlaternen und Signalen unverzichtbar. Sie dient nicht nur der Optik, sondern signalisiert dem Bediener auch aus der Ferne den Status der Fahrwege. Ein gut strukturierter Schaltplan verhindert hierbei unnötiges Kabelgewirr. Nutzen Sie für die Stromversorgung separate Transformatoren, um den Fahrstromkreis nicht mit Lichtlasten zu belasten.
Die Kombination aus mechanischer Präzision und elektronischer Intelligenz macht den Reiz des Hobbys aus. Ob Sie automatisierte Abläufe über Gleiskontakte oder Zeitrelais steuern, bleibt Ihrem persönlichen Anspruch überlassen. Modell-Land liefert die notwendigen Werkzeuge und Bauteile, um auch komplexe Szenarien wie automatische Bahnhofshalt-Steuerungen zu realisieren. So wird Ihre Anlage zum technischen Meisterwerk im Grünen.
Wir sind Modell-Land
Modell-Land ist dein Fachhandel für Modellbau und Modelleisenbahnen. Ob Anfänger oder erfahrener Sammler – bei uns findest du eine riesige Auswahl an Modellen, Ersatzteilen und Zubehör zu fairen Preisen.
Häufige Fragen zu gartenbahn gleisplan für anfänger schritt für schritt erklärt
Gibt es in der vernickelten Version nur einen Kurvenradius oder sind in der Messing-Version mehrere Radien verfügbar?
Sowohl in der Messing-Version als auch in der vernickelten Ausführung stehen Ihnen sämtliche Standardradien des Spur G Systems zur Verfügung. Die Auswahl reicht vom engen R1 bis zum weiten R5, sodass Sie bei der Planung nicht durch das Material eingeschränkt werden. Auch Weichen und Kreuzungen sind in beiden Oberflächenveredelungen erhältlich, um eine durchgehende Optik und Leitfähigkeit zu gewährleisten. Für individuelle Geometrien können zudem Flexgleise in beiden Materialvarianten genutzt werden.
Wie lange beträgt die maximale Mietdauer für das Gleisbiegegerät?
Die reguläre Mietdauer für unser professionelles Gleisbiegegerät beträgt 14 Tage ab Erhalt der Sendung. Dieser Zeitraum ist so kalkuliert, dass Sie auch größere Anlagenprojekte mit Flexgleisen in Ruhe realisieren können. Sollten Verzögerungen beim Bau auftreten, ist eine Verlängerung der Mietzeit nach vorheriger Absprache mit unserem Service-Team problemlos möglich. Das Gerät wird inklusive einer Anleitung geliefert, damit Sie sofort mit der präzisen Verformung Ihrer Schienenprofile beginnen können.
Ich plane eine neue Gartenbahnanlage Spur G zu bauen. Es sollte möglich sein gleichzeitig mit 4 Zügen zu fahren. Was würden Sie mir hier für eine Steuerung empfehlen?
Für den gleichzeitigen Betrieb von vier Zügen in Spur G benötigen Sie eine leistungsstarke Digitalzentrale mit mindestens 5 bis 10 Ampere Ausgangsstrom. Da Gartenbahn-Lokomotiven oft zwei Motoren und zusätzliche Funktionen wie Sound oder Verdampfer besitzen, ist der Stromverbrauch pro Fahrzeug vergleichsweise hoch. Wir empfehlen ein System mit Funk-Handreglern, damit Sie sich frei an Ihrer Anlage bewegen können. Achten Sie auf eine Zentrale, die problemlos mit Boostern erweitert werden kann, falls Ihre Anlage in Zukunft wächst.
Was wird als Neuanfänger benötigt, um drei digitale LGB Loks auf einer Bahn unabhängig voneinander zu betreiben?
Zunächst müssen alle drei Lokomotiven mit einem Digitaldecoder ausgestattet sein, der das DCC- oder mfx-Protokoll versteht. Als Basis benötigen Sie eine Digitalzentrale inklusive Netzteil, die die notwendige Fahrspannung und die Steuersignale liefert. Zur Bedienung ist ein Steuergerät (Handregler) erforderlich, mit dem Sie die einzelnen Adressen der Loks anwählen. Für den Außenbereich ist zudem eine solide Verkabelung mit wetterfesten Anschlüssen wichtig, um die Signale störungsfrei an die Schienen zu übertragen.
Ich habe eine kleine Garteneisenbahn von LGB im Analogbetrieb und möchte gerne 2 Kehrschleifen einbauen. Funktioniert das ML-Train Modul hier?
Ja, das ML-Train Kehrschleifenmodul ist hervorragend für den Analogbetrieb geeignet. Es erkennt die Polarität automatisch und schaltet den isolierten Abschnitt passend zur Fahrtrichtung um. Wichtig ist, dass die Trennstellen im Gleis sauber ausgeführt sind und der isolierte Bereich länger ist als Ihr längster Zug. Das Modul arbeitet zuverlässig mit den typischen Spannungen und Strömen der Spur G. So realisieren Sie flüssige Richtungswechsel ohne manuelle Schalter oder Kurzschlussrisiko.
