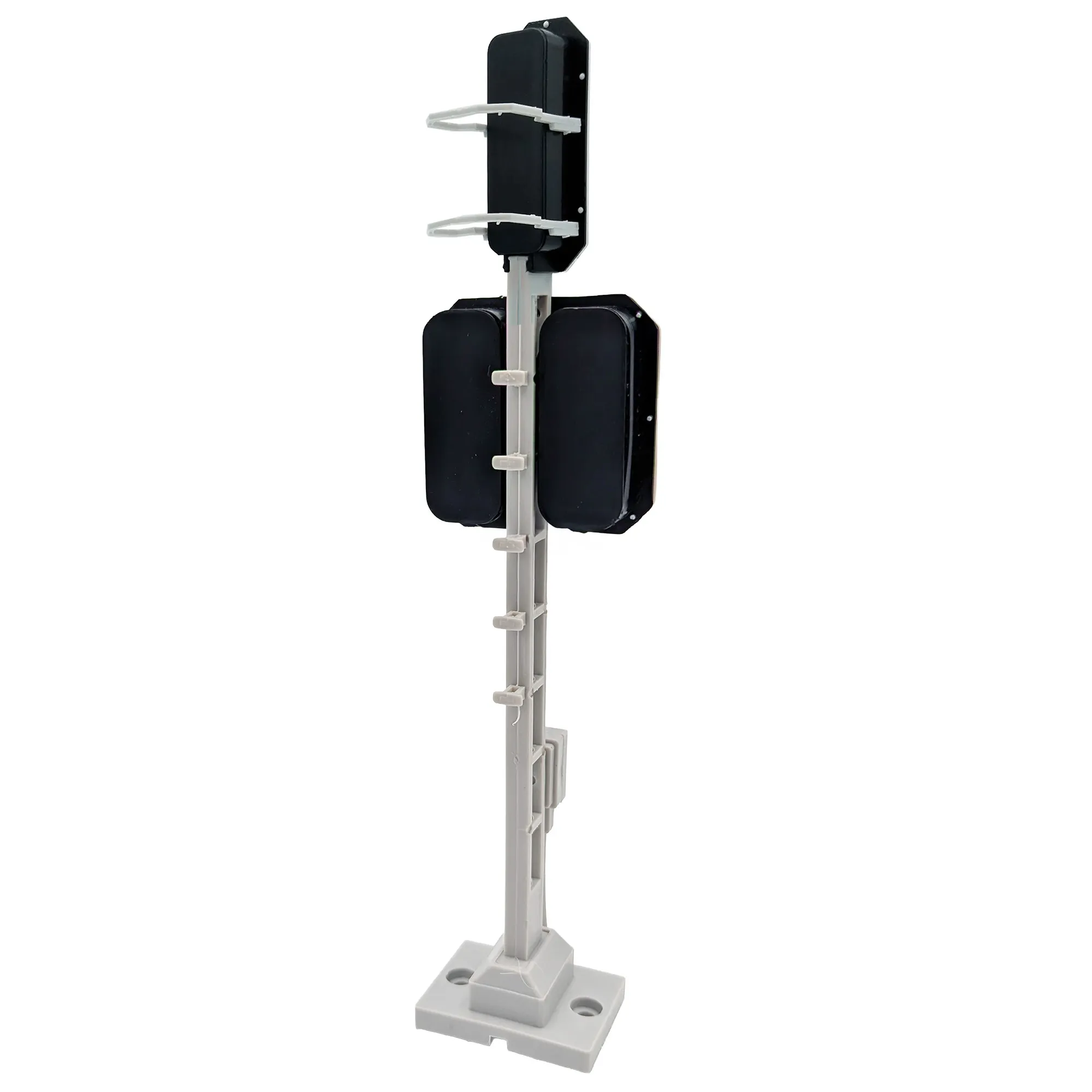

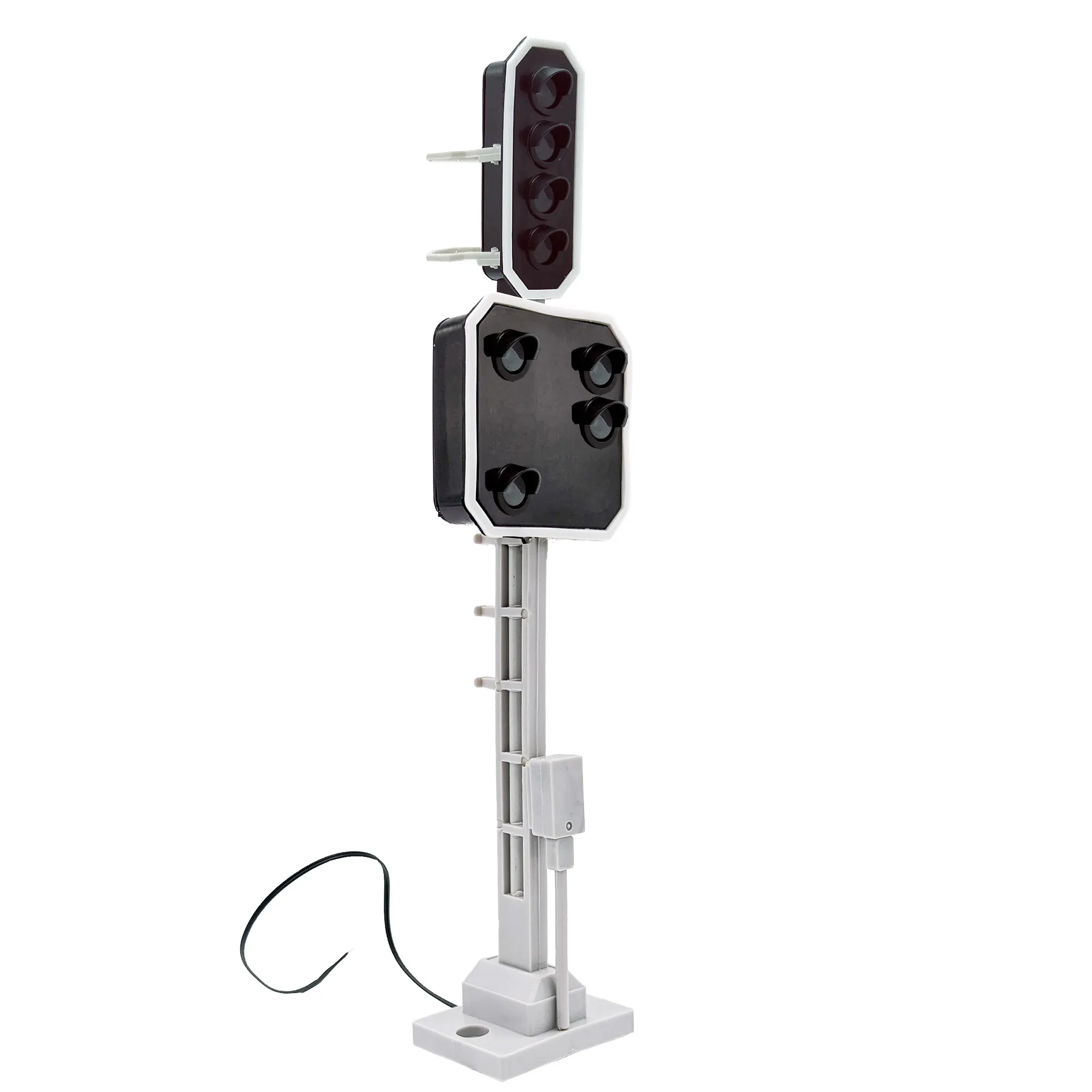

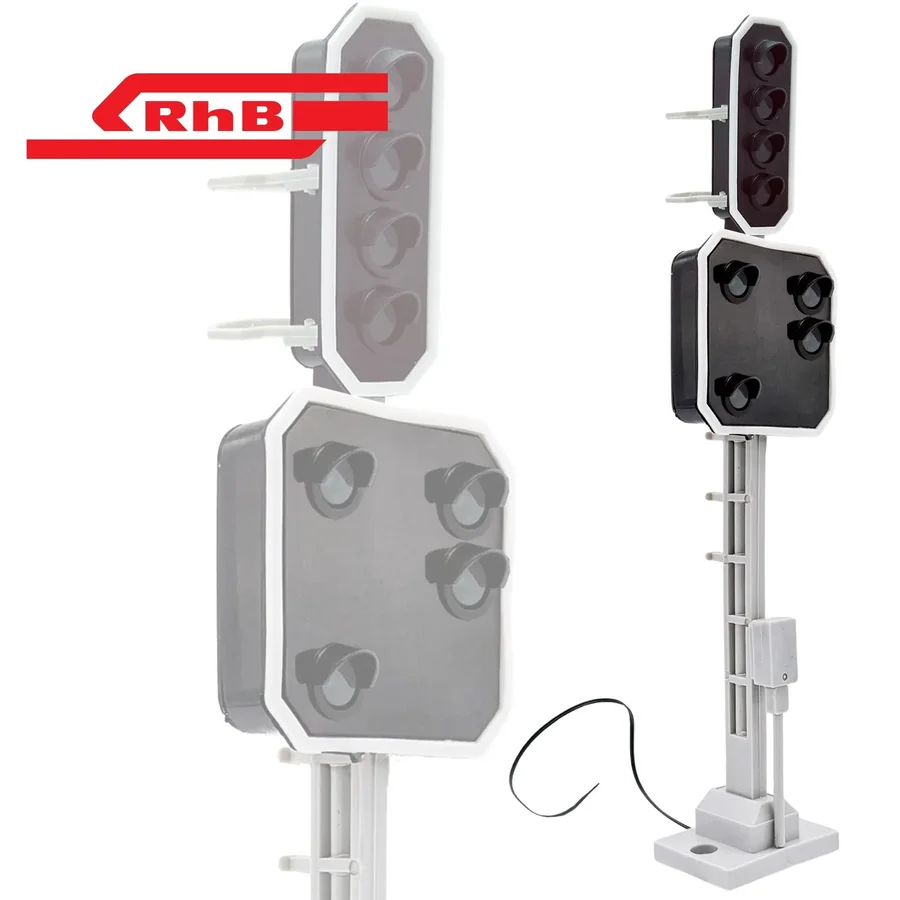

Lichtsignal Typ L 4-fach mit RhB Vorsignal für Spur G analog / digital mit Decoder ML-Train 83814625

---

---

Lichtsignal Typ L 4-fach mit RhB Vorsignal für Spur G analog / digital mit Decoder ML-Train 83814625

Funktionsbeschreibung:
Dieses Signalmodul vereint ein RhB Typ L Hauptsignal mit einem integriert arbeitenden Vorsignal und bildet damit ein vollständiges Vorbildsignal der Rhätischen Bahn für Gartenbahnanlagen ab. Das Vorsignal kündigt frühzeitig das Bild des Hauptsignals an und steigert die Streckenlogik durch realistische Signalgebung. Beide Komponenten sind adressgleich steuerbar und unterstützen wahlweise den digitalen DCC-Modus oder eine einfache analoge Anwendung.

Funktionsumfang:

Maßstabsgetreue Umsetzung: Detaillierte Nachbildung basierend auf originalen RhB-Signalplänen.

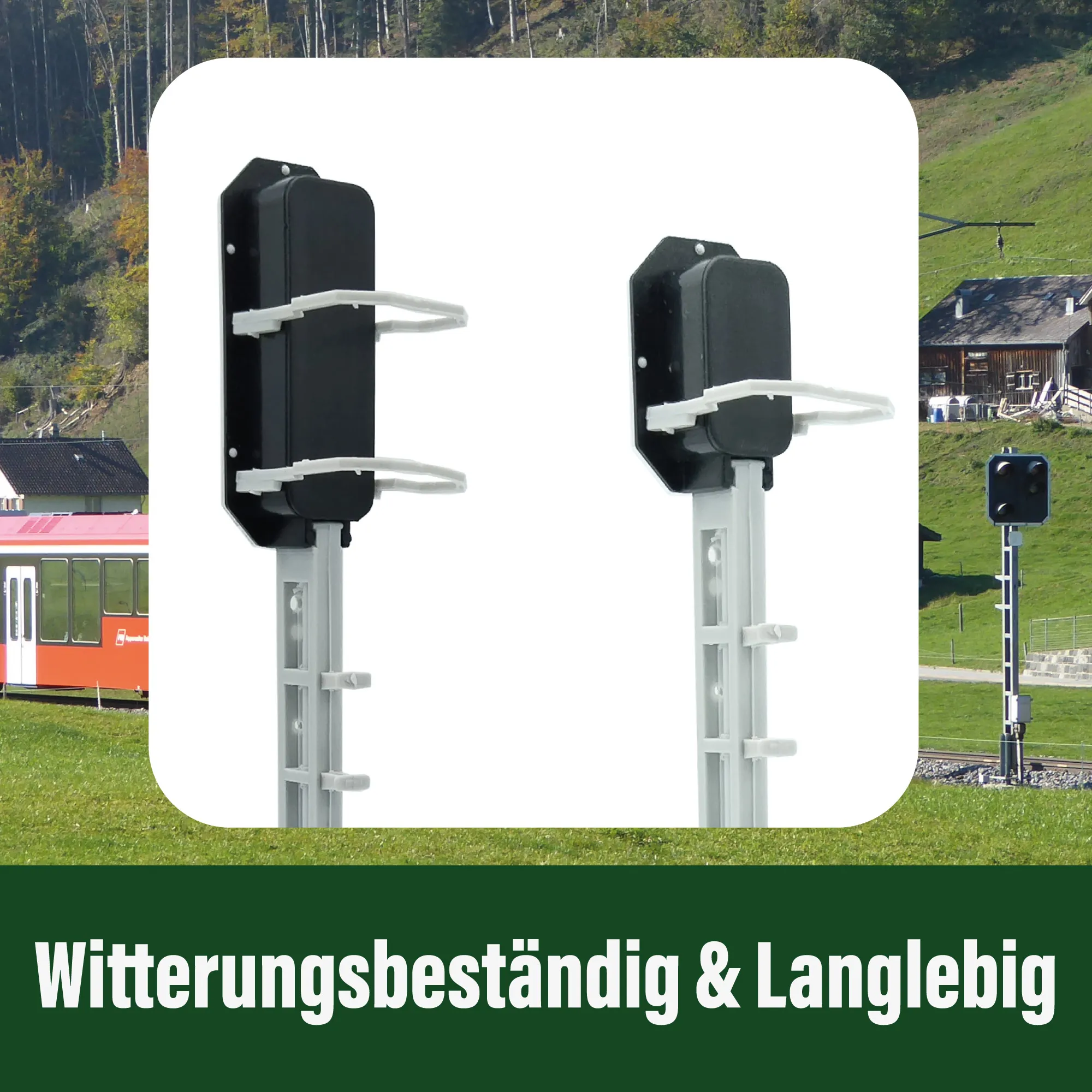

Materialqualität: Wetterfestes Kunststoffgehäuse und stabilisierendes lackiertes Stahlrohr.

Bauweise: Vorsignal werkseitig verbaut oder nach Bedarf aufsteckbar.

Steuereinheit: NMRA-DCC-konformer Decoder mit invertierbaren Ausgängen, Reset-Funktion, CV-Konfiguration und POM-Unterstützung.

Installation:

Signalplatzierung: Kombination oder Trennung beider Komponenten möglich – gleiche Adressen empfohlen.

Umgebung: Optimaler Einsatz an geschützten Standorten im Außenbereich.

Verankerung: Robuste Befestigung durch Stahlrohrmontage auf dem Anlagenunterbau.

Spannungszuführung: Digitale oder analoge Ansteuerung direkt über Decoder realisierbar.

Programmierung und Betrieb:

DCC-Modus: CVs erlauben individuelle Signalkonfiguration. Vorsignal folgt automatisch dem Hauptsignalbild.

Analoger Einsatz: Rot- und Grünbild sind ohne Programmierung darstellbar.

Adress-Synchronisierung: Einheitliches CV-Mapping sichert parallele Reaktion beider Signalteile.

Wartung und Pflege:

Signalpflege: Sichtflächen und Elektronik regelmäßig von Umwelteinflüssen befreien.

Funktionssicherheit: Kontrolle bei Betriebsunterbrechung oder Witterungseinfluss empfohlen.

Technische Daten:

Spannung: 7–27 V DC/DCC, 5–18 V AC

Stromaufnahme: 10 mA (ohne Funktionsausgänge)

Maximaler Gesamtstrom: 0,1 A

Temperaturbereich: –40 bis 85 °C

Abmessungen: 1 × 4 × 22 cm

Die folgende Firma hat das Produkt für ML-Train hergestellt:
micron-dynamics, Marius Dege
(WEEE: DE69511296)

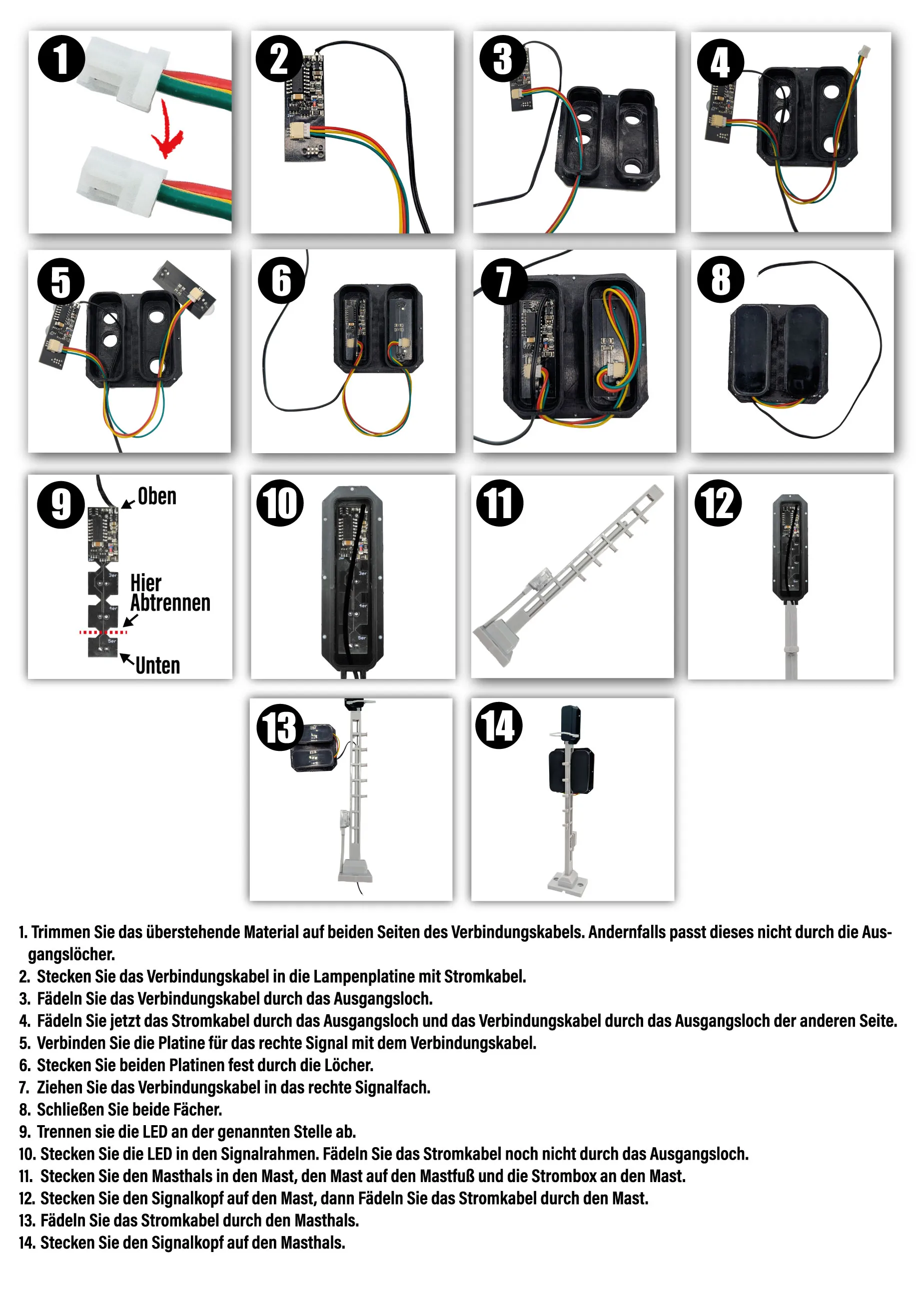

Bedienungs- und Bauanleitung
