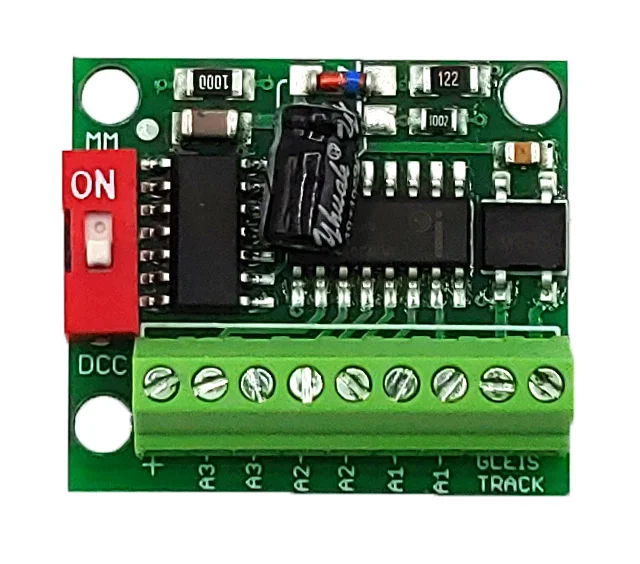

Lichtschaltdecoder 6-Kanal mit 18 Effekten ML-Train 84004202

Der Lichtschaltdecode hat 6 getrennt digital schaltbare Ausgänge. Auf jedem Ausgang sind bis zu 18 Effekte auswählbar (Ein- oder Ausschaltverzögerung, Neonlicht, Gaslampen, Feuer, Dimmung, blinken, Kirmesbeleuchtung, Lauflichter, belebtes Haus usw.).

Der Decoder hat auch eine Spezialdecoderfunktion (SDF). Es ist damit möglich, die 6 Kanäle für diverse Lichtmuster zu nutzen, wie zum Beispiel: Lauflichter, Kirmes, Baustellenbetrieb, belebtes Haus usw. Diese SDF benötigt dann den gesamten Decoder.

Durch die Benutzung von Weichenadressen lässt der Lichtschaltdecoder sich ideal im Landschaftsbau der Spur-G einsetzen. Anwendungsbeispiele wären hier: Straßen- und Bahnhofsbeleuchtungen, Kirmes, Häuser und Baustellen.

Der Lichtschaldecoder ist optimal geeignet zum Schalten unserer Bahnhofslampen:
Bahnhofslampe DR Salatschüssel mit LED montiert Spur-G ML-Train 83808015



Neben der Programmierung über CVs können die Adressen auch über den Programmiertaster gesetzt werden. Der Decoder unterstützt das DCC- und Märklin-Motorola Protokoll.

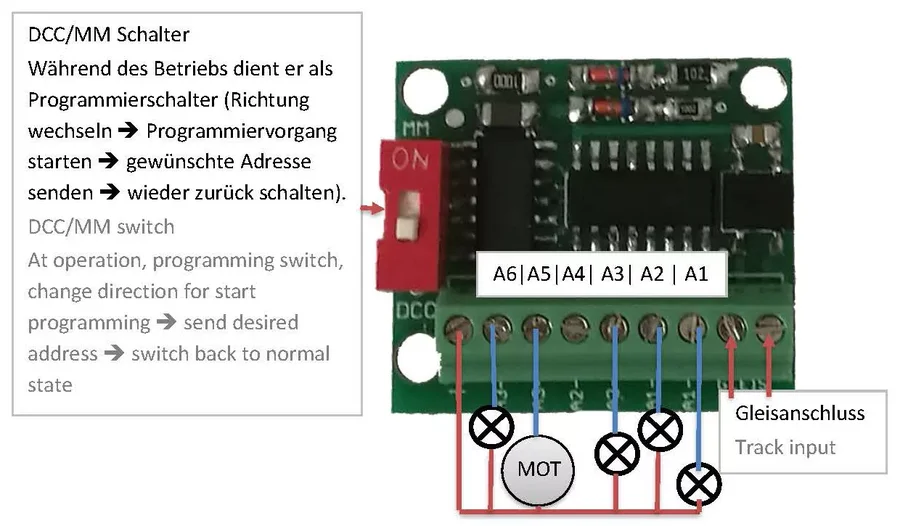

Anschluss




Funktionen im Überblick

Ausgänge unabhängig adressierbar

6 Schaltausgänge

18 Effekte je Ausgang

Spezialdecoderfunktion (SDF) Lauflichtern, belebtes Haus, Baustelle, Kirmes uvm.

Ideal zum Einsatz von Bahnhofslampen etc.

Ausgänge dimmbar

Ausgänge invertierbar

Steuern, CV lesen/schreiben mit jeder DCC und Märklin-Motorola-Zentrale möglich

Programmierung auch per Programmierschalter möglich

Keine Last bei Programmierung erforderlich

2048 Weichenadressen

Technische Daten

Spannung DC/DCC: 7-27 V

Spannung AC: 5-18 V

Stromaufnahme: 5 mA (ohne Funktionsausgänge)

Maximaler Funktionsstrom A1-A6 : 0,5 A

Maximaler Gesamtstrom: 1,5 A

Temperaturbereich: -40 bis 85 °C

Die folgende Firma hat das Produkt für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)


Bedienungsanleitung mit CV-Werten
