Funktionsbeschreibung

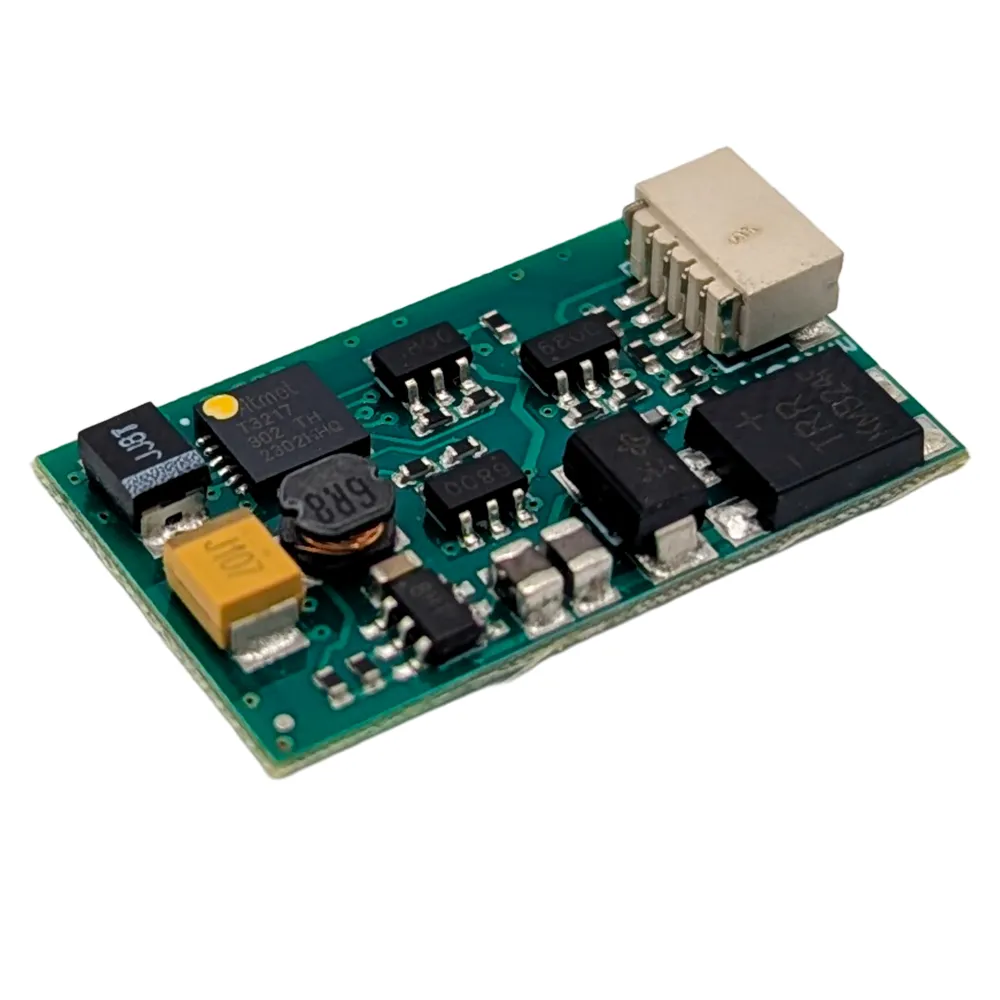

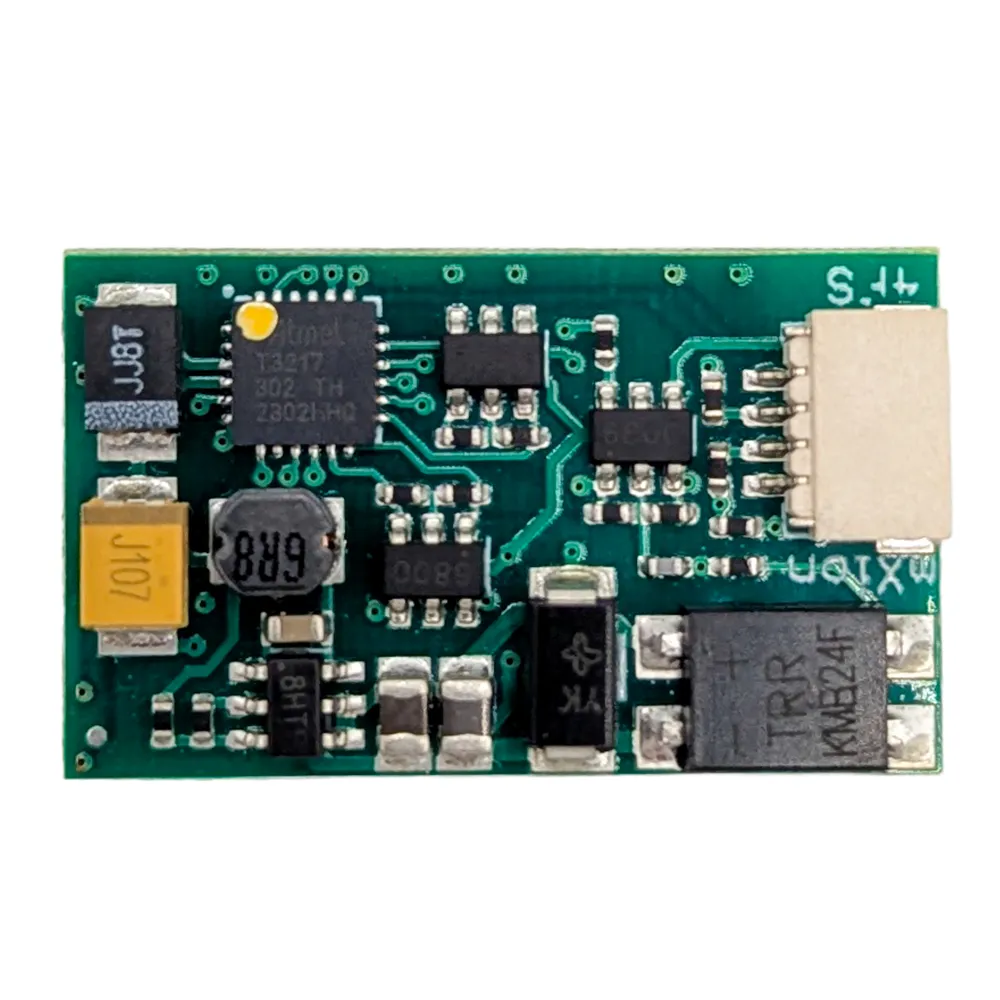

Der 4FS ist ein besonders kompakter, vielseitiger Funktionsdecoder mit 4 verstärkten Funktionsausgängen und 4 zusätzlichen Servoausgängen. Er eignet sich ideal für den Einsatz in Steuerwagen, Personenwagen oder Gebäuden und ist aufgrund seiner Baugröße auch bei beengten Platzverhältnissen flexibel einsetzbar. Dank der integrierten SUSI-Schnittstelle kann er direkt mit den SX6 Soundmodulen oder Zug-Ziel-Anzeigen (ZZA) verbunden werden.

Die 4 Kanäle bieten eine Leistungsabgabe von je bis zu 1 Ampere. Unterstützt werden über 19 Licht- und Schalteffekte – von TV-Flackern über Kesselfeuer bis hin zu Ditchlight- oder Marslight-Simulationen. Alle Ausgänge sind auch im Analogbetrieb voll nutzbar und individuell dimmbar. Ein integrierter Zufallsgenerator, z. B. für Toilettenlicht, sowie Dimm- und Zeitfunktionen runden den Einsatzbereich ab.

Die Servoausgänge (S1-S4) verfügen über einen eigenen 5 V-Spannungsregler und unterstützen zahlreiche Betriebsmodi: Schwingen, Endlagensteuerung, Positionierung über Fahrregler oder Mittelstellung – ideal z. B. für bewegliche Türen oder Lichtsignale.

Die Konfiguration erfolgt bequem über CV, POM, Bitweise oder Register. Der Decoder ist POM-fähig und kann auch auf dem Hauptgleis programmiert werden – ohne Ausbau und ohne Beeinflussung anderer Decoder. Eine Programmierung ohne Last ist ebenso möglich wie das einfache Funktionsmapping (bis zu 68 Funktionstasten).

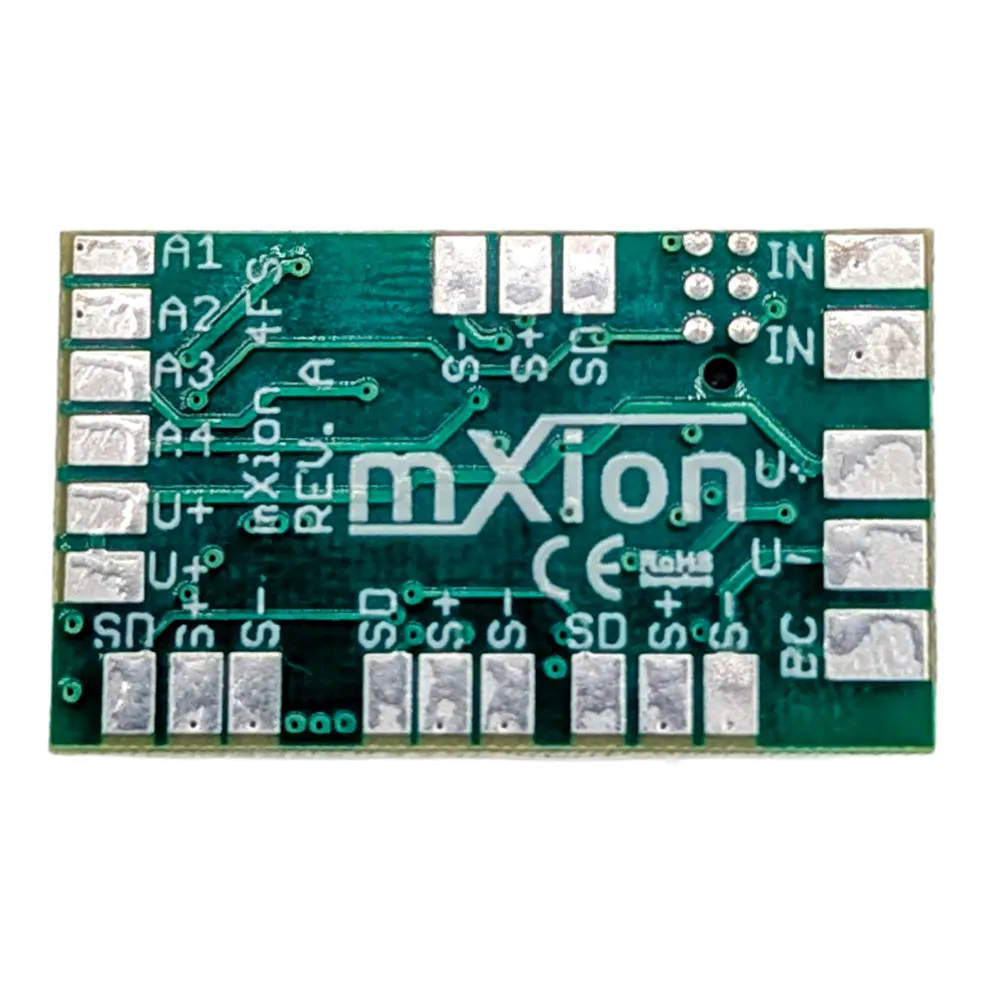

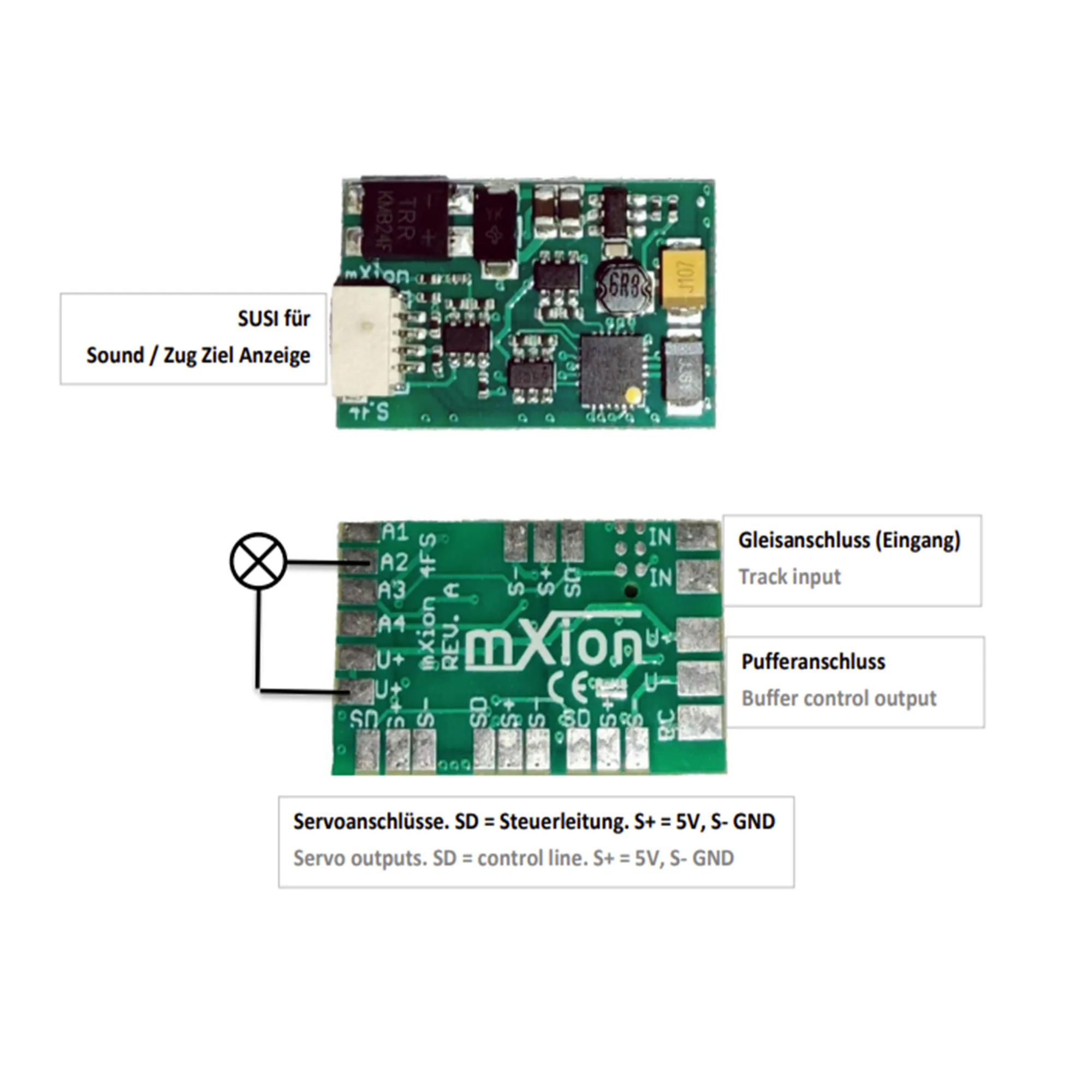

Anschlussbuchsen

Verbraucher zwischen A1–A4 und gemeinsamen Pluspol (DEC+) schalten

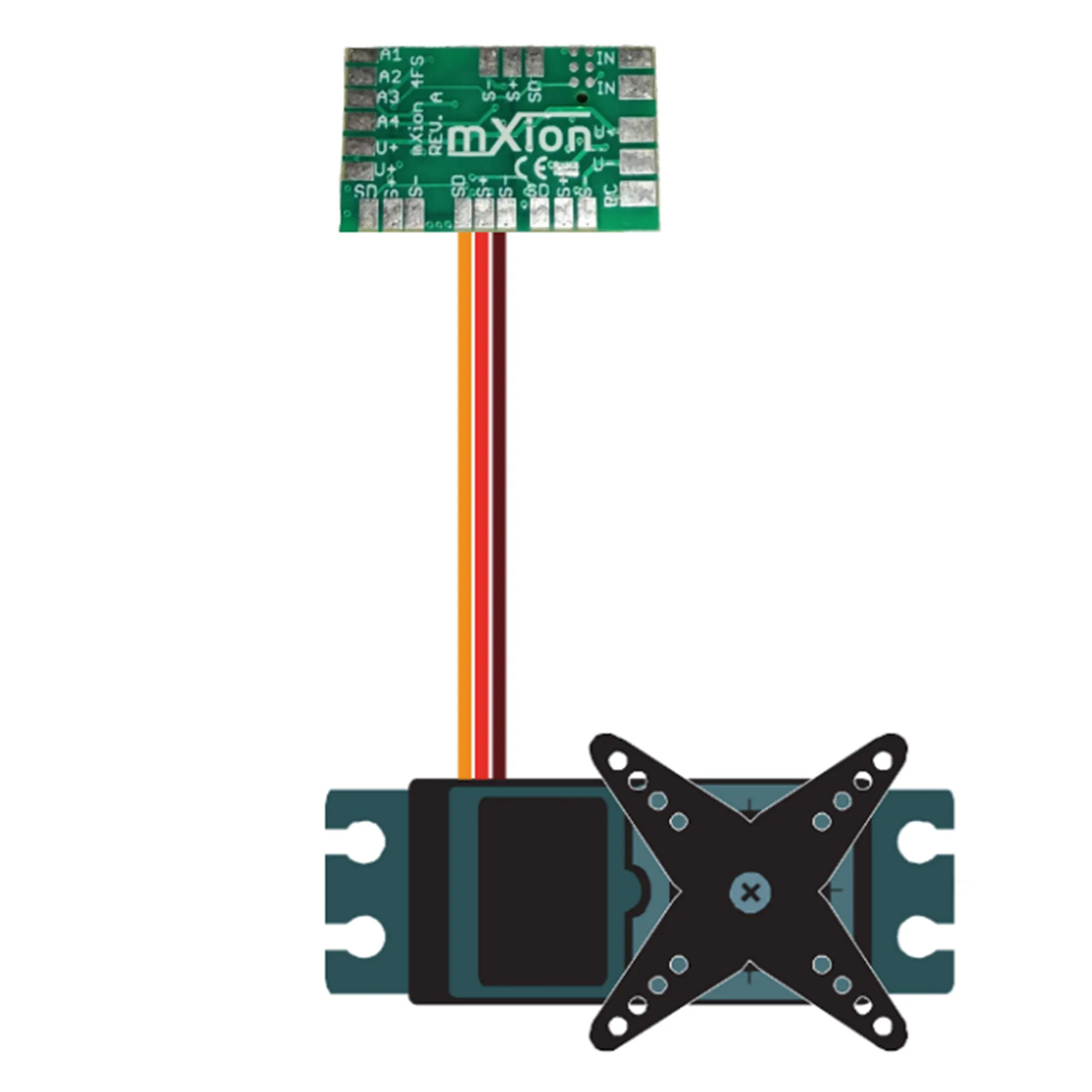

Servoanschlüsse mit SD (Steuerleitung), S+ (5 V) und S– (GND) belegen

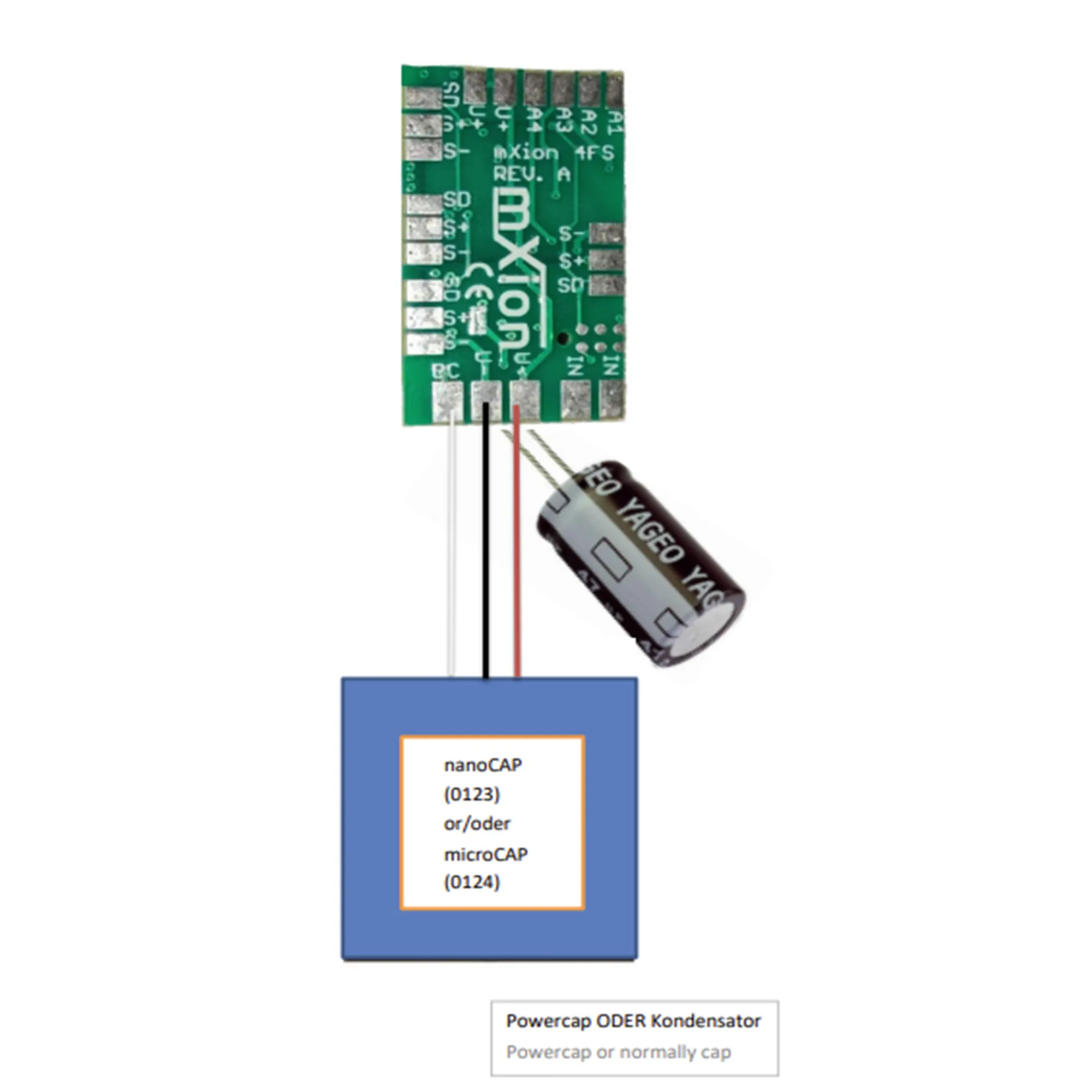

Verwendung von nanoCAP oder microCAP als Puffer empfohlen

Kompatibel mit DC, AC, DCC – NMRA-konform

Firmware regelmäßig aktualisieren für vollen Funktionsumfang

Technische Daten

Superkompakte Maße: nur 25 × 15 × 3 mm

Spannung: 7-27V DC/DCC, 5-18V AC

Betriebstemperatur: –20 °C bis +85 °C

Stromaufnahme: 5 mA (ohne Last)

Funktionsstrom: A1-A4 je 1A

Gesamtstrom max. 2,5 A

Bedienungsanleitung mit CV-Werten
