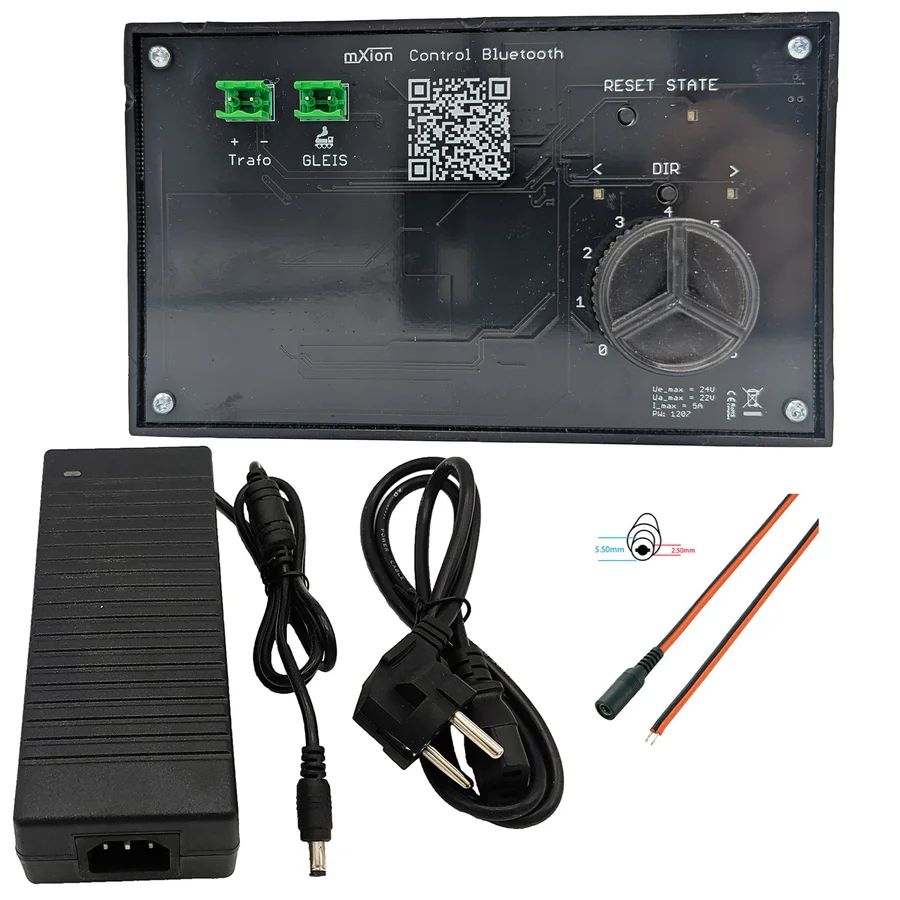

Elektronischer Fahrregler 2.0 analog mit 5A Schaltnetzteil ML-Train 84006030

Elektronischer Fahrregler 5 A analog mit App-Steuerung ML-Train 84003017

Funktionsbeschreibung
Der analoge, elektronische Fahr- und Geschwindigkeitsregler ist für Modelleisenbahnen der Spurweiten Z bis G ausgelegt und stellt bis zu 6 A Spitzenstrom (5 A Dauerstrom) bereit. Die Fahrspannung lässt sich stufenlos dosieren und ermöglicht präzise Rangierfahrten ebenso wie gleichmäßige Streckenläufe. Eine integrierte Bluetooth-5.0-Schnittstelle sorgt für stabile Funkverbindungen mit erweiterter Reichweite und macht das Gerät für große Anlagen sowie den Außeneinsatz im Gartenbahnbereich geeignet.

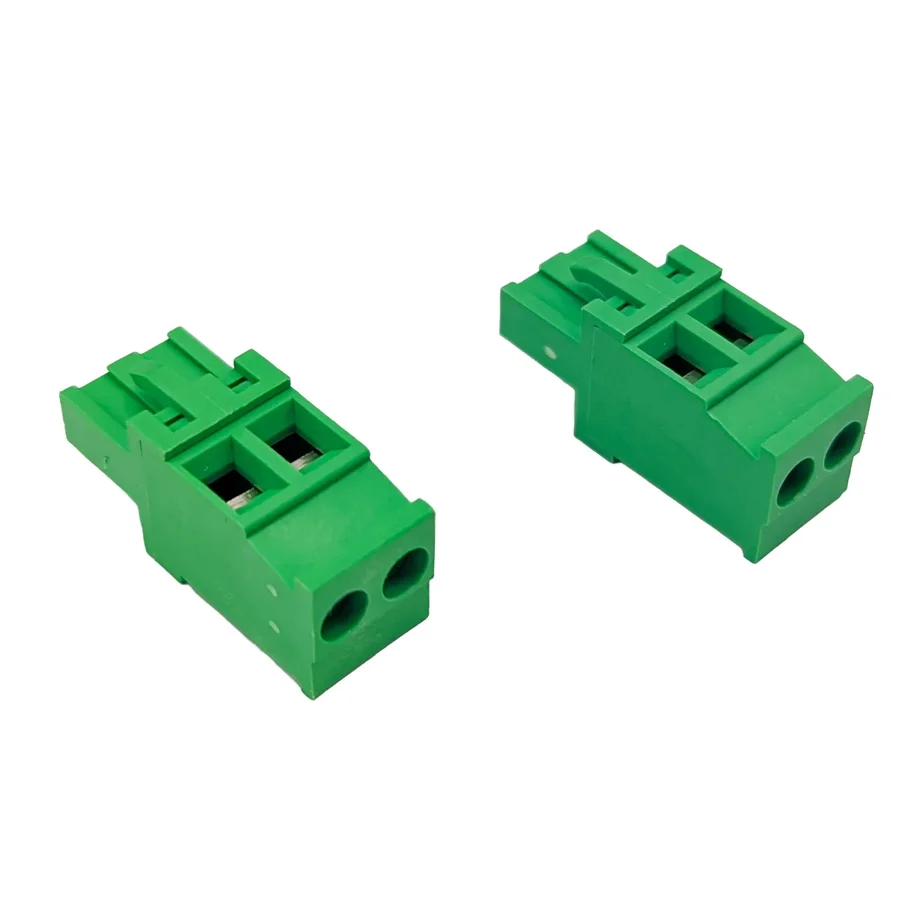

Die Bedienung erfolgt wahlweise direkt am Gerät, komfortabel über die kostenlose App für Android und Apple oder über den PC. In der App lassen sich Anfahr- und Bremszeiten exakt konfigurieren; zusätzlich können Stromgrenzen, Anfahrspannung und Maximalspannung festgelegt werden. Eine integrierte Pendelzugsteuerung automatisiert wiederkehrende Fahrabläufe zwischen zwei Endpunkten. Robuste Schraubklemmen unterstützen den sicheren Anschluss eines geeigneten Schaltnetzteils. Die integrierte Strom- und Temperaturüberwachung schützt Anlage und Gerät; einstellbare Grenzwerte erlauben den kurzschlussfreien Einsatz mit einem Kehrschleifenmodul (KSM). Firmware-Updates werden bequem per Android-App eingespielt.

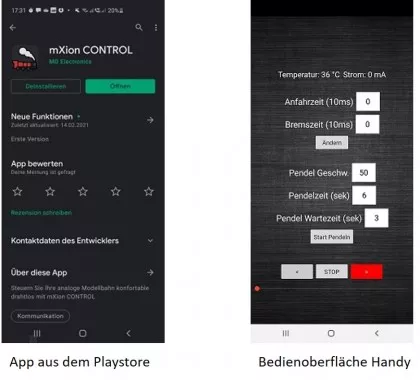

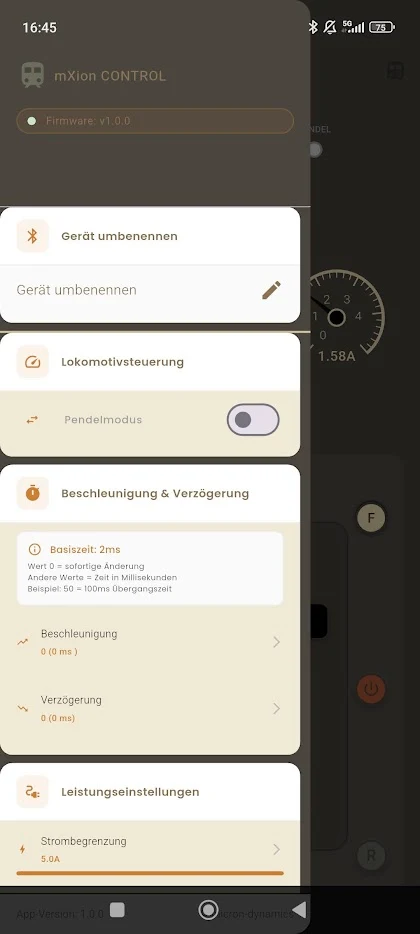

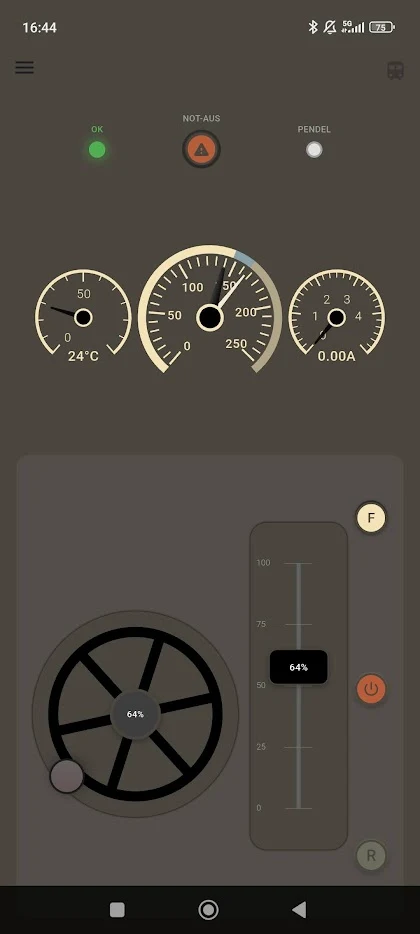

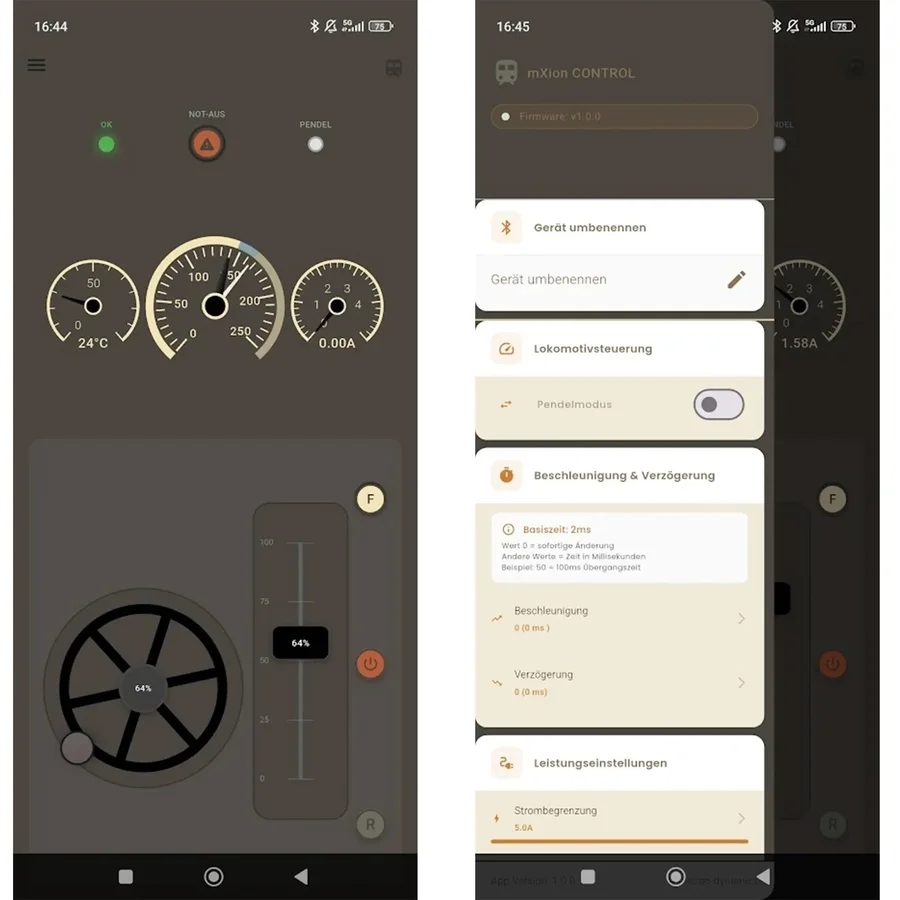

Android-App:

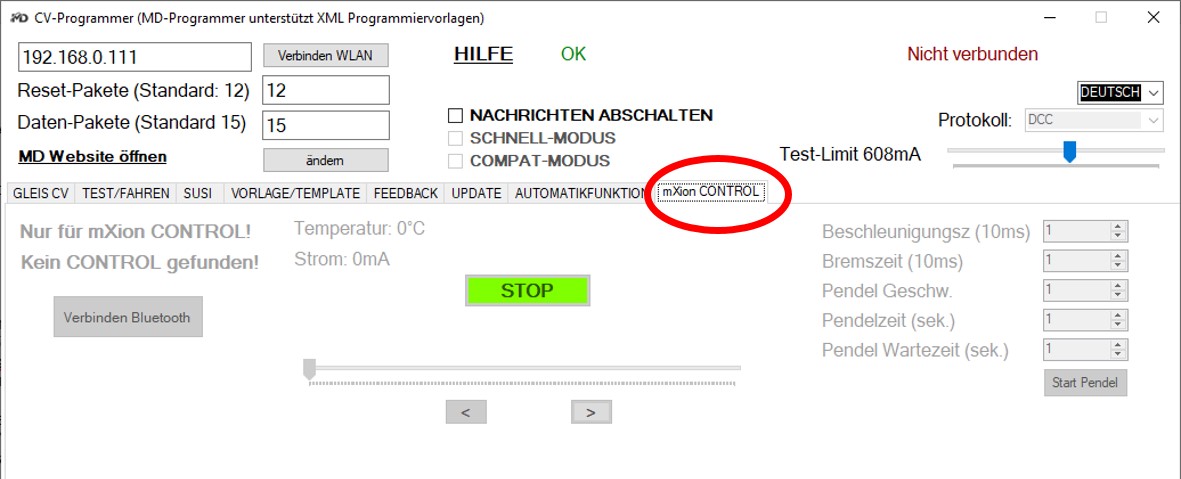

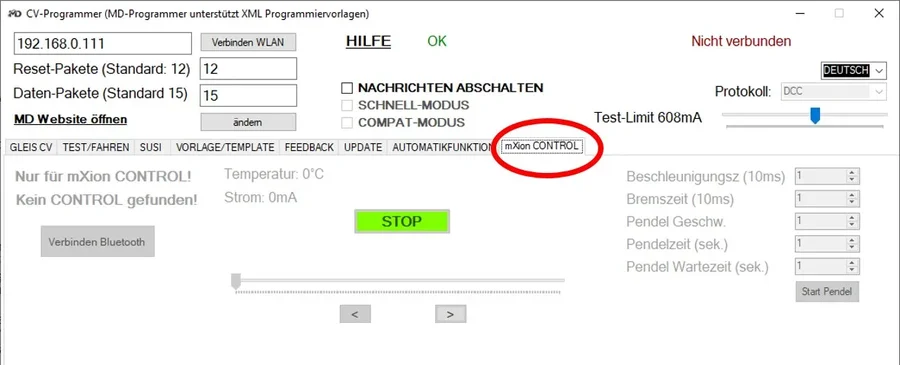

PC-Steuerung ist über das mXionTool möglich:



Wichtige Informationen zur Inbetriebnahme

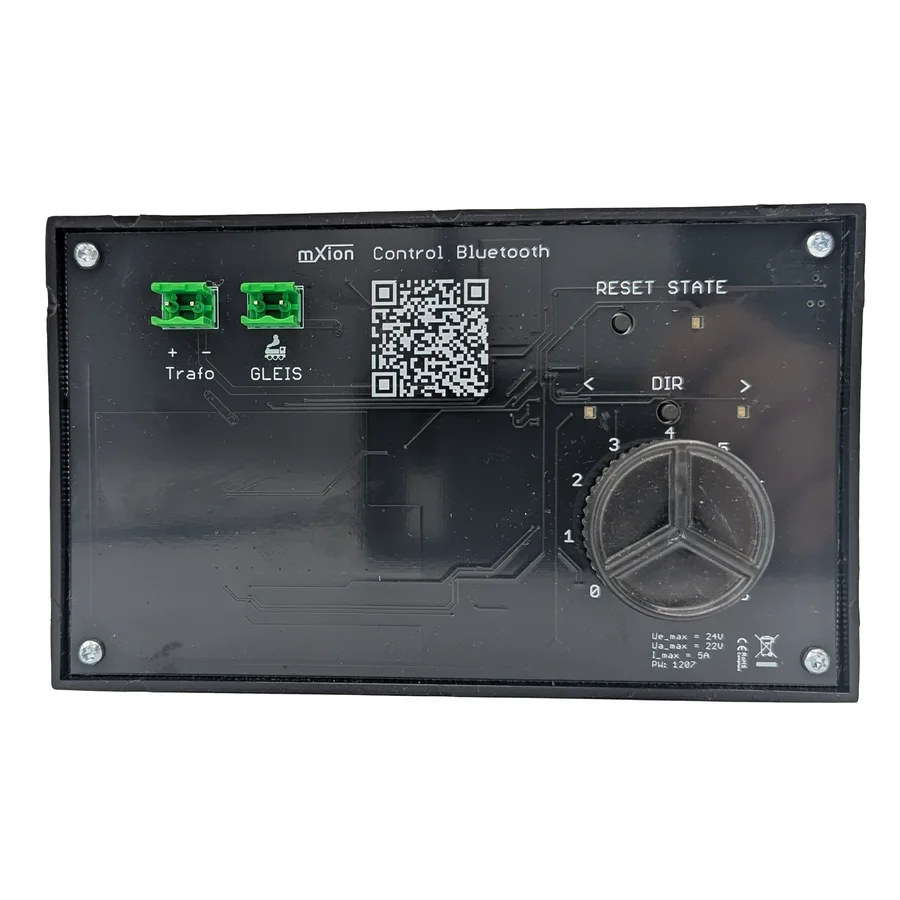

Für einen zuverlässigen Betrieb ausschließlich ein geeignetes Gleichspannungs-Schaltnetzteil bis max. 24 V DC verwenden und auf korrekte Polung an den klar beschrifteten Schraubklemmen achten (Verpolungsschutz integriert). Für die App- oder PC-Bedienung zunächst die Bluetooth-Verbindung herstellen und das Gerät in der Software auswählen. Anschließend in der App Anfahr-/Bremszeiten, Stromgrenzen sowie Anfahr- und Maximalspannung an die Anlage anpassen – besonders empfehlenswert beim Einsatz eines Kehrschleifenmoduls. Die integrierte Pendelsteuerung wird durch ca. 5 s langen Druck auf den „DIR“-Taster ein- bzw. ausgeschaltet; der „RESET“-Taster schaltet aus/ein und setzt das Gerät im Fehlerfall zurück. Die STATE-LED zeigt den Status an: Dauerlicht = OK, langsames Blinken = STOP, mittleres Blinken = Überhitzung, schnelles Blinken = Kurzschluss; drei schnelle Blinkimpulse mit anschließender langer Pause signalisieren externe Steuerung per App/PC (Bedienpult außer Funktion). LEDs am Drehregler: leuchtend = 0-Position (nicht weiter nach links drehen, sonst schlagartig Vollgas), schnelles Blinken = Maximalstellung (weiterdrehen bewirkt abrupten Stopp). Aus Sicherheitsgründen lässt sich ein STOP-/Kurzschlusszustand erst aufheben, wenn der Regler auf 0 steht; in diesem Fall blinken die roten LEDs hinter dem Drehregler kurz auf.

Einrichtung der Pendelsteuerung
Die Pendelzugsteuerung wird über die App oder den PC eingerichtet. In der Software lassen sich pro Fahrtrichtung Fahrzeiten, Verzögerungen und Zielgeschwindigkeiten definieren. Nach dem Speichern kann der Pendelbetrieb gestartet und gestoppt werden; die Einstellungen bleiben wirksam, bis sie erneut geändert werden. Für den Außenbetrieb empfiehlt sich eine Positionierung des Reglers mit freier Funklinie zur Bedien-Hardware.

Technische Daten

Dauerstrom: 5 A.

Spannungsversorgung: max 24V DC

Ausgangsspannung: max 22V DC

Funk: Bluetooth 5.0 mit erhöhter Reichweite.

Abmessungen: 160 x 95 x 60 mm

Update: Firmware-Updates per App.

Bitte beachten: Gemäß EMV-Gesetz darf der Baustein nur innerhalb von Produkten betrieben werden, die das CE-Zeichen tragen.

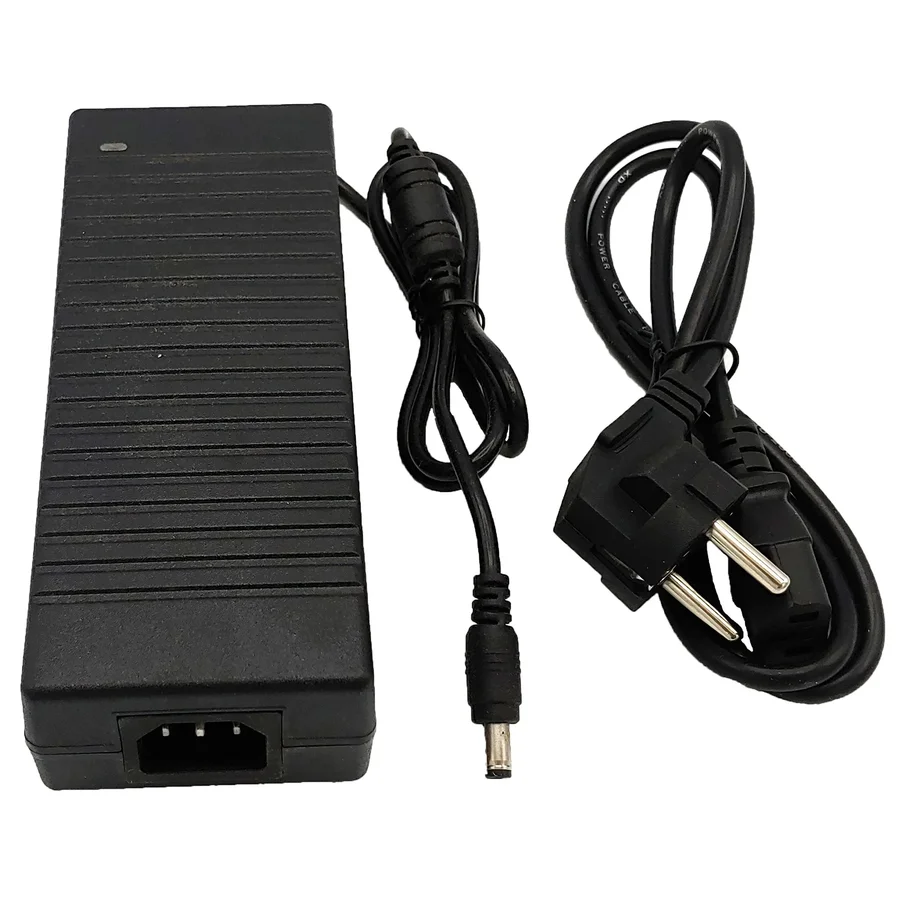

Schaltnetzteil 24 V 5 A für die Spur-G Stromversorgung ML-Train 84003050

Das leistungsstarke Schaltnetzteil ist sehr gut für die Stromversorgung von Spur-G-Anlagen geeignet (z. B. für die Booster und die Zentralen) von ML-Train oder für die LGB (Märklin) Produkte 55006, 55106, 51070, 52121 oder 52120 sowie die Piko Zentrale 35010.

Spannung: 24 V DC Gleichspannung

Steckverbindung: 5,5 x 2,5 mm

Stromstärke: 5 A

Eingangsspannung: AC 230 V

Nutzleistung: 120 W

Netzkabel im Lieferumfang enthalten

Mit dem Anschlussadapter für Schaltnetzteile Voltcraft 749237 verbindet man das Netzteil mit den Spur-G-Komponenten (Fahrregler oder Zentrale. Der Adapter gehört nicht zum Lieferumfang.

Schutzklasse 2

Das Gerät darf nur im Haus (trockene Umgebung) betrieben werden.

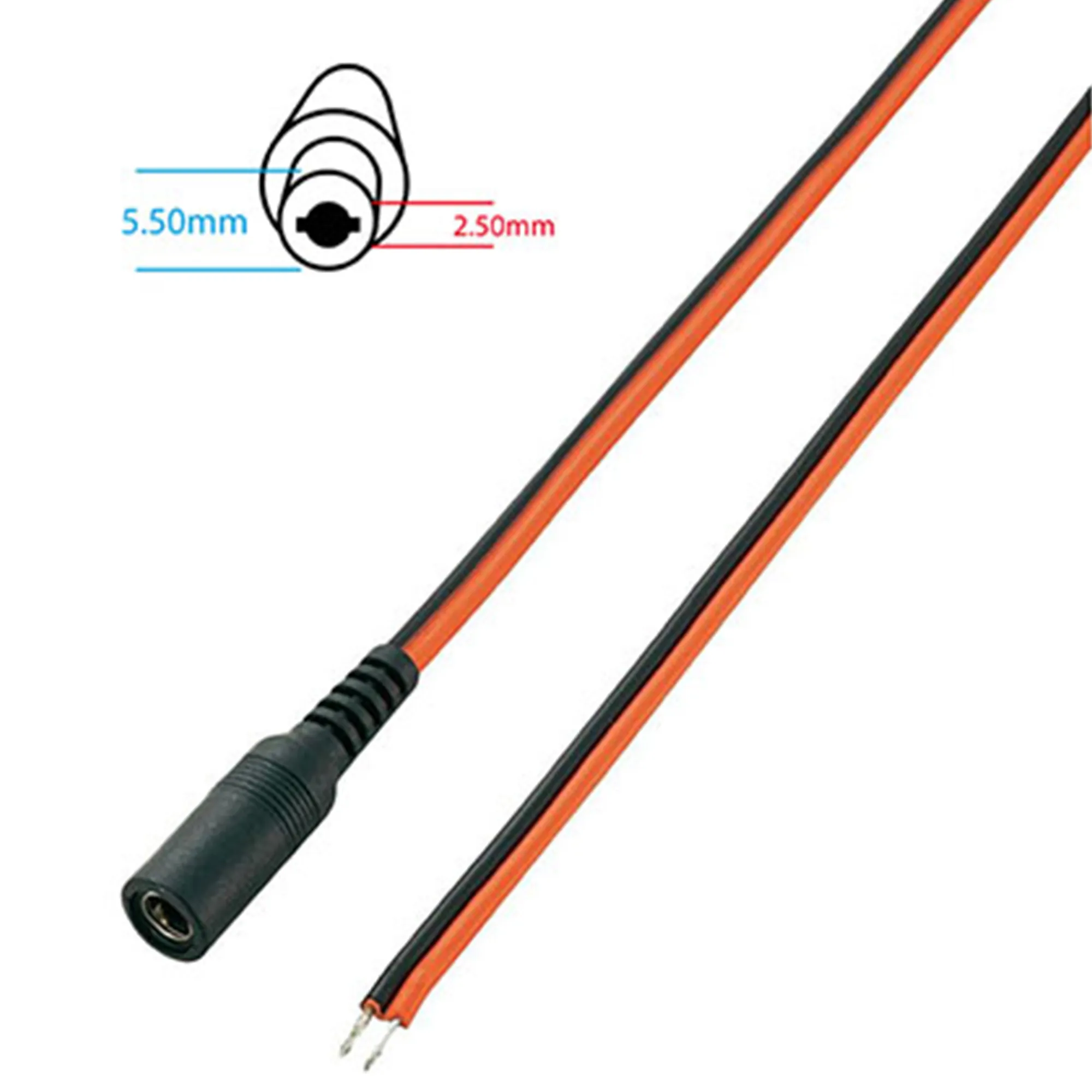

Anschlussadapter für Schaltnetzteile Voltcraft 749237

Technische Daten

Zwillingsleitung: 2 x 0,4 mm²

Anschluss A: Niedervolt-Buchse

Anschluss B: Kabel, offenes Ende

Kabellänge: 2 m

Typ: DC-2G25-XL

Farbe: Rot, Schwarz

Herst.-Teilenr.: 93025c181

Inhalt: 1 St.

Bauform: Buchse, gerade

Öffnungs-Ø: 5,5 mm

Stift-Ø: 2,5 mm

Kategorie: Niedervolt-Anschlusskabel

Nennstrom: 5 A
