Explosionszeichnung zur Lok

In der Explosionszeichnung sind alle Bauteile der Lokomotive einzeln dargestellt und mit einer Teilenummer versehen. So lässt sich jedes Ersatzteil eindeutig zuordnen: Einfach die gesuchte Position in der Zeichnung ermitteln und die passende Nummer in der untenstehenden Ersatzteil-Tabelle nachschlagen. Über die verlinkte LGB-Nr. bzw. Art.-Nr. gelangen Sie direkt zum entsprechenden Artikel in unserem Shop.

» Explosionszeichnung als PDF öffnen

Nr.	Name	LGB-Nr.	Art. Nr.
1	Scherenstromabnehmer	E124023	63403001
2	Lokführer	E134991	88501110

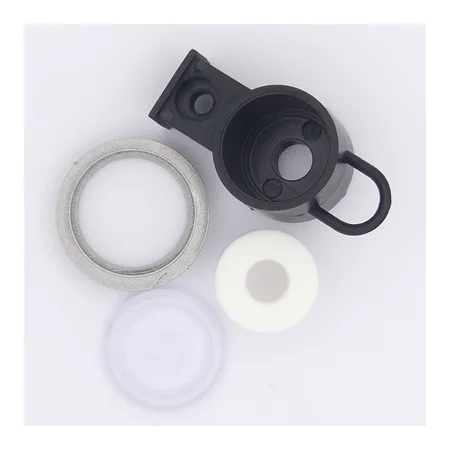

3	Laterne mit Zapfen	E187967	23450003
4	Stirnlampe oben	E392619	24451004
5	Schraube	E124197	88101006
6	Schraube	E129265	88101009
7	Puffer	E130420	88201003
8	Schraube	E124010	88101040
9	Schraube	E124205	88101012
10	Schraube	E124014	88101005
11	Türachsen, Federn		20460033
12	Fenster	E187969	23450012
13	Falschfahrlampe	E261786	24450013
14	Kuppelstange	E280629	24451014
15	Schraube	E126052	88101013
16	Schienenräumer	E280866	24451016
17	Scheibenw., Bremsschl., Steckdose	E187970	23450017
18	Motor	E129994	62204001

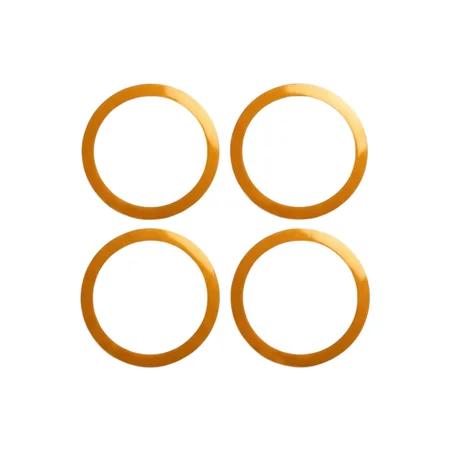

19	Haftreifen	E236355	82501021
20	Kupplung	E171327	80964407
21	Vor/Nachläuferrad ohne Kohlen	E141001	24451021
22	Vor/Nachläuferrad mit Kohlen	E141005	24451022

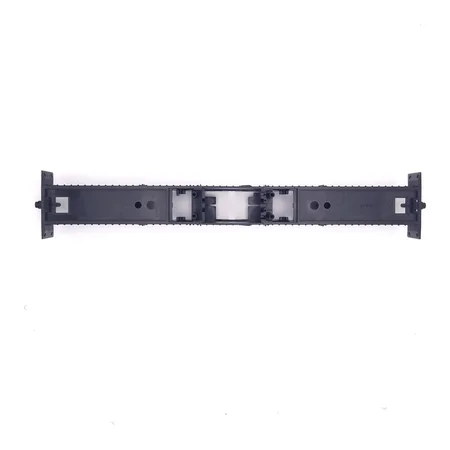

23	Getriebemittelteil	E391453	24451023
24	Getriebedeckel u. Boden	E187971	24451024
25	Radsatz	E141006	24451025
26	Radsatz	E140997	24451026
27	Bremsbacken	E187972	24451027
28	Unterlegscheibe	E126053	88101025
29	Beilagscheibe	E124208	27802006
30	Schleifschuh, Kohle, Druckfeder	E177820	82201020
31	Druckfeder	E131392	88101002
32	Draht, Blech	E187973	23460022
33	Lautsprecher	E275525	26450006
	Kupplungssatz	E130547	82501025
	Magnetgehäuse	E133140	17050000
	Lampenringe	E131836	88201024
	Pantographenantrieb und Hebel	E323924	24451099
	Schleifschuh	E126049	82263218
	Kohle	E135194	82201008

keine Produkte gefunden

Ersatzteile für die RhB Ge 2/4 Nr. 221

Die Ge 2/4 Nr. 221 der Rhätischen Bahn ist eine zweiachsige Elektrolokomotive, die als Vorbild für mehrere LGB-Modelle der Spur G diente. LGB (Märklin) legte die Lokomotive in verschiedenen Auflagen auf, darunter die Artikelnummern 20450, 22450, 23450, 24450 und 24451. Trotz unterschiedlicher Betriebsnummern, Bedruckungen und Produktionsjahre teilen sich diese Versionen weitgehend baugleiche mechanische und elektrische Komponenten.

In dieser Kategorie finden Sie Ersatzteile, die für die genannten Baureihen der Ge 2/4 kompatibel sind. Vor der Bestellung empfiehlt sich der Abgleich der Artikelnummer Ihrer Lokomotive mit den Angaben in der jeweiligen Produktbeschreibung, da einzelne Bauteile je nach Auflage abweichen können.
