Digitales Sound Set mit mit unbespieltem SX6-Sound Soundmodul ML-Train 80609001

1. Funktionsbeschreibung:

Mit diesem simplen Aufbau können Sie Ihre Digitallok mit nahezu jedem gewünschten Sound aufrüsten!

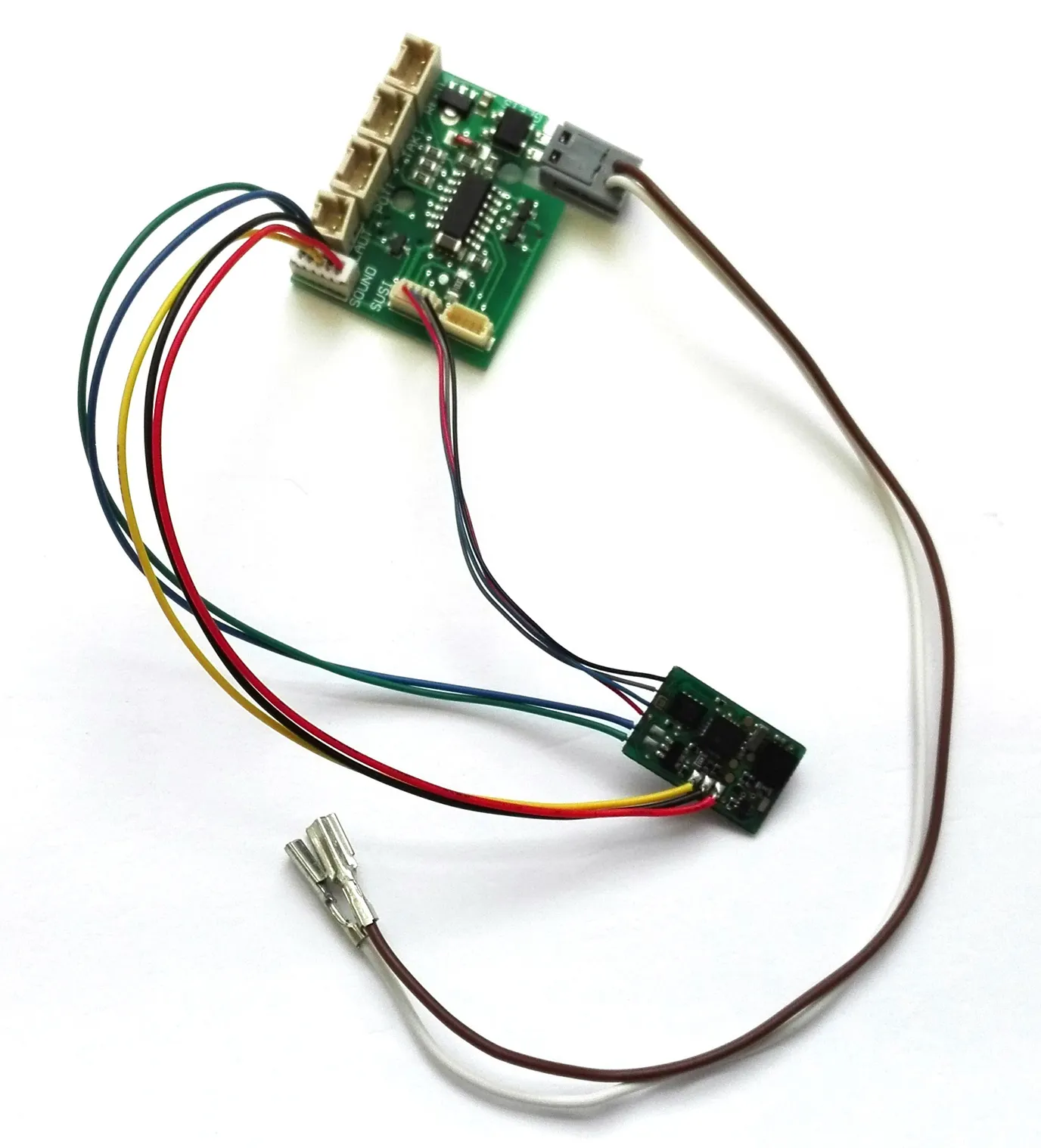

Die folgenden Komponenten lassen sich mittels Plug & Play einfach zusammenstecken:

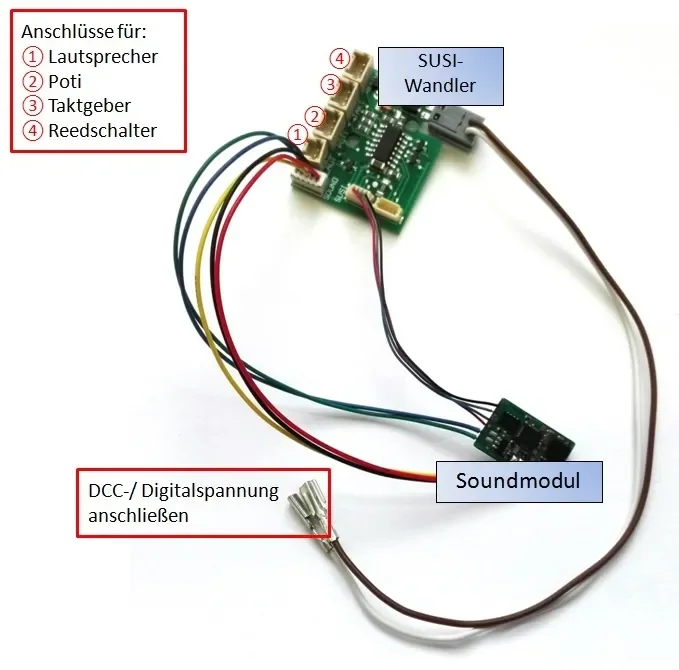

Zunächst benötigen wir die DCC-Spannung, um unseren Aufbau mit der nötigen Energie zu versorgen. Hierzu verbinden wir das braun-weiße Kabel mit dem in der Lok befindlichen Fahrdekoder.

Dann wird die Spannung über den Flachstecker an den SUSI-Wandler weitergeleitet. Zum Schluss stecken wir das SX6-Sound-Modul in die vorgesehenen Anschlüsse des SUSI-Wandlers. Und schon ist der universelle digitale Soundaufbau komplett!



Um unseren Sound abzuspielen, benötigen wir nun lediglich noch einen Lautsprecher.
Damit Sie den geeigneten Lautsprecher für Ihre Lok ausfindig machen können, werfen Sie bitte einen Blick in die Lautsprecherliste .
Unsere Lautsprecher finden Sie hier

Doch das war noch längst nicht alles!

An diesen einfachen Aufbau können Sie zusätzlich folgende Komponenten anbauen:

Poti

Taktgeber

Reedschalter

Es gibt eine zweite SUSI-Schnittstelle, an der nach Belieben weitere Produkte angeschlossen werden können!

Tipp: Um dem Ganzen etwas mehr Stabilität zu verleihen, nutzen viele Kunden unsere praktischen und preiswerten Platinenhalter

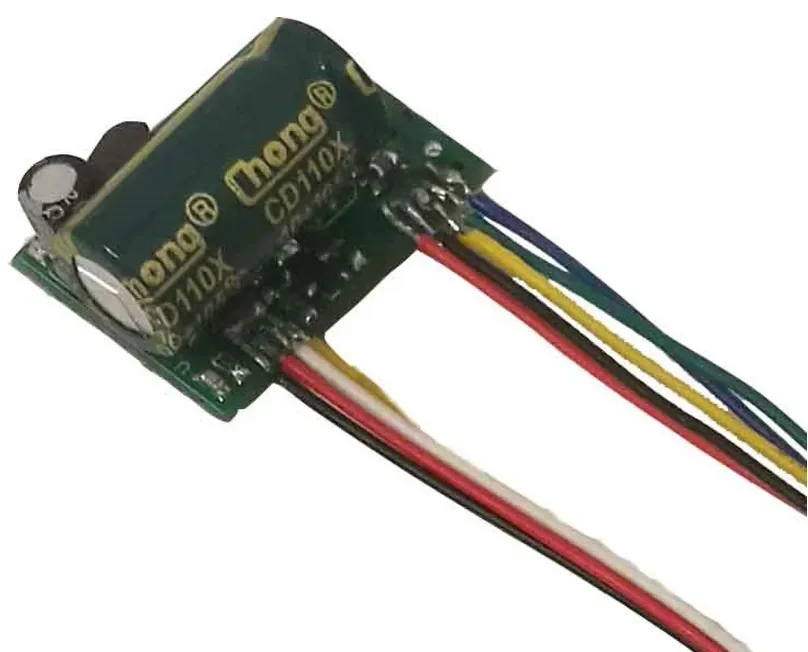

2. Technische Daten des Soundmoduls

Soundkanäle zur Wiedergabe: 5

Dauer des gespeicherten Sounds: 640 Sekunden

Stromaufnahme: bis zu 160 mA

Ausgangsleistung: 3,2 W

Impedanz der zu verwendenden Lautsprecher: 8 Ohm

Abmessungen: 28 x 24 x 15 mm

Belegung des Zusatzkabels ist:
blau/grün = Lautsprecher
gelb = DEC-/GND
schwarz = Takt
rot = 3,3V

Weitere Informationen zum SX6-Sound-Modul finden Sie hier.


Die folgende Firma hat den SUSI-Wandler und das SX6 Soundmodul für Modell-Land hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)

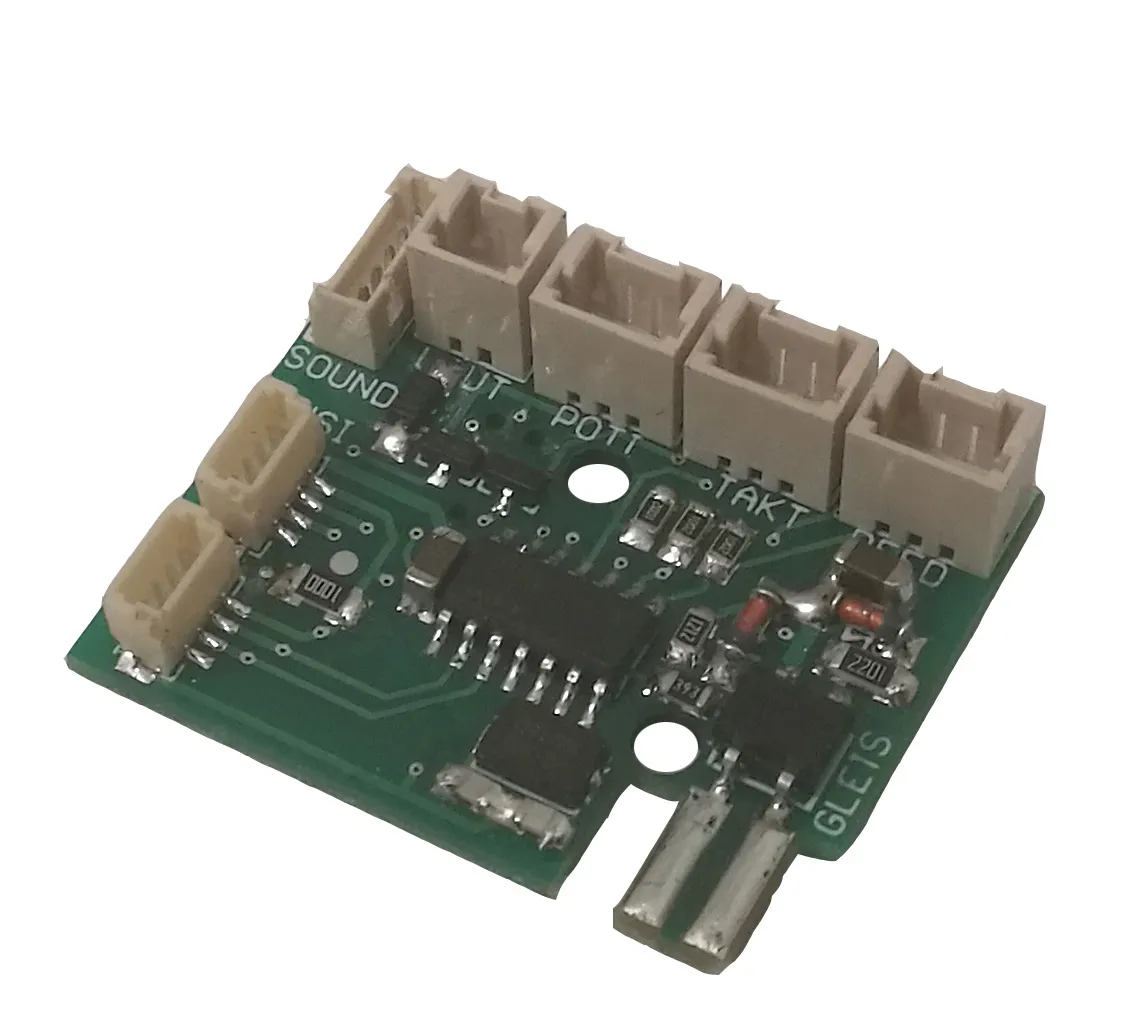

Zum SUSI-Wandler:
Begleitheft
Bedienungsanleitung mit CV-Werten

Zum SX6-Sound:
Bedienungsanleitung mit CV-Werten
