Digital-Booster Set (Zentrale) für Spur G ML-Train 84006010

Digital-Booster Set (Zentrale) für Spur G ML-Train 84006010

[84006010]
Digital-Booster Set (Zentrale) für Spur G ML-Train 84006010
84006010_auswahl
84006010_auswahl
84006010_auswahl
84006010_auswahl
Nur für Erwachsene

Achtung!
Nur für Erwachsene und Kinder ab 15 Jahren geeignet.

EAN: 04251170413428

Sie haben keine Zentrale? Mit diesem Booster und der Roco multiMAUS erschaffen Sie sich selbst eine vollwertige Zentrale!

Weitere Produktdetails

299,95

inkl. Mwst. zzgl. Porto

Nur noch 1 Stück auf Lager.
Anzahl:

Bewertungen:

5.00, basierend auf 3 Bewertungen.

Andere Artikel zum Thema:

ML-Train, Booster, Zentrale, Netzteil,

Kunden kauften auch:

Gleis gerade 90 cm mit Schraub-Verbinder ML-Train 8910902

Gleis gerade 90 cm mit Schraub-Verbinder ML-Train 8910902

  • 90 cm Gleis aus Messing
  • Zwei Schraubschienenverbinder für eine sichere und robuste Gleisverb...


    12,99 €
    Kaufen
  • Beschreibung:

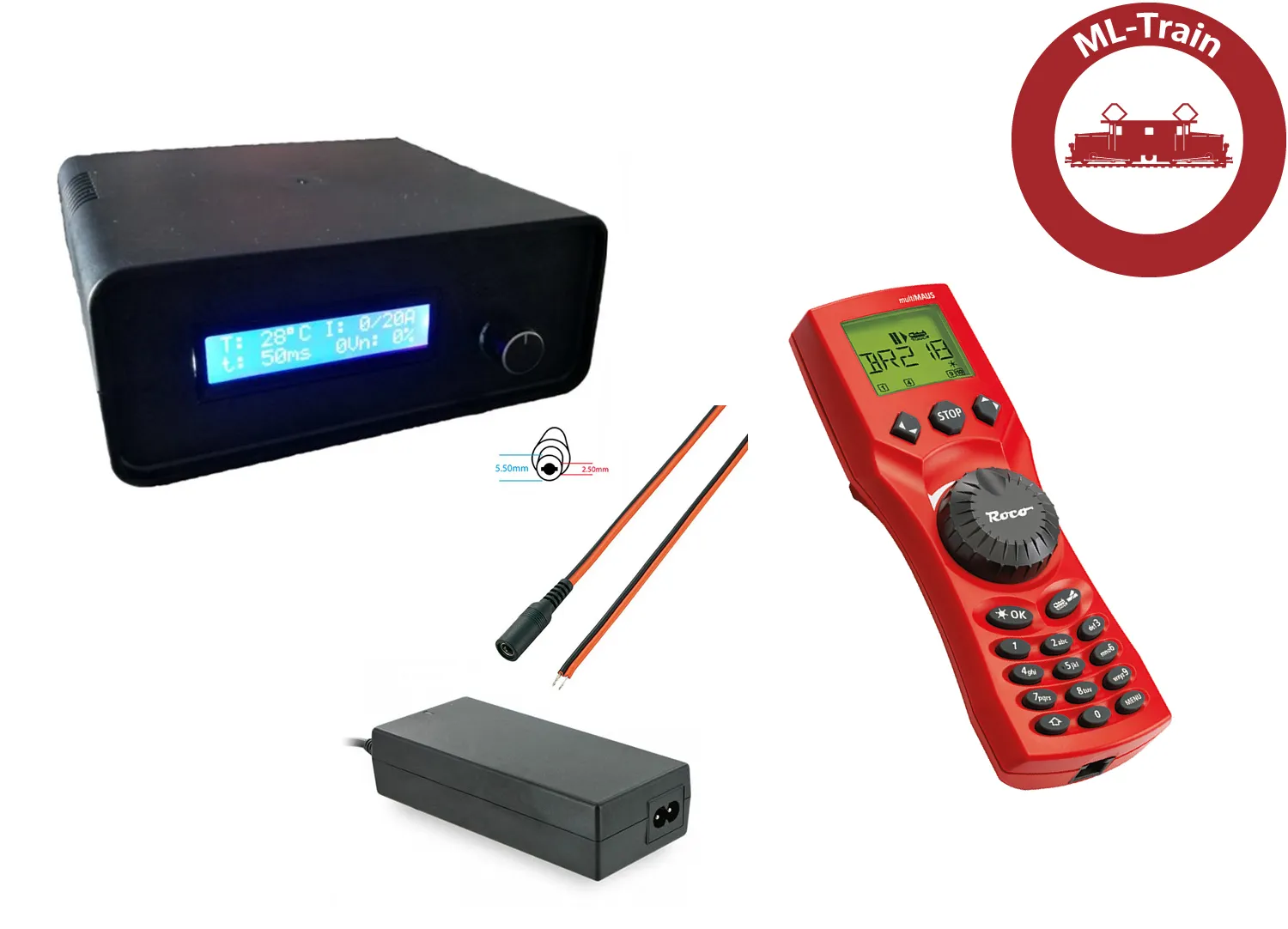

    Jetzt wird es leistungsstark! Der Digital-Booster inkl. einer Roco multiMAUS mit neuster Software und Netzteil. Zusammen entsteht dabei eine extrem kompakte und leistungsstarke Digitalzentrale für DCC-Betrieb aller Spurweiten!

    Mit der multiMAUS kann der Booster in eine leistungsfähige Zentrale mit XpressNet® Unterstützung verwandelt werden. Dabei muss die 1. multiMAUS (Master) am entsprechenden Eingang angeschlossen werden. Wenn Sie mehrere Handregler (bspw. Multimäuse) oder auch andere XpressNet®-Geräte nutzen möchten, nutzen Sie bitte einen XpressNet®-Verteiler.

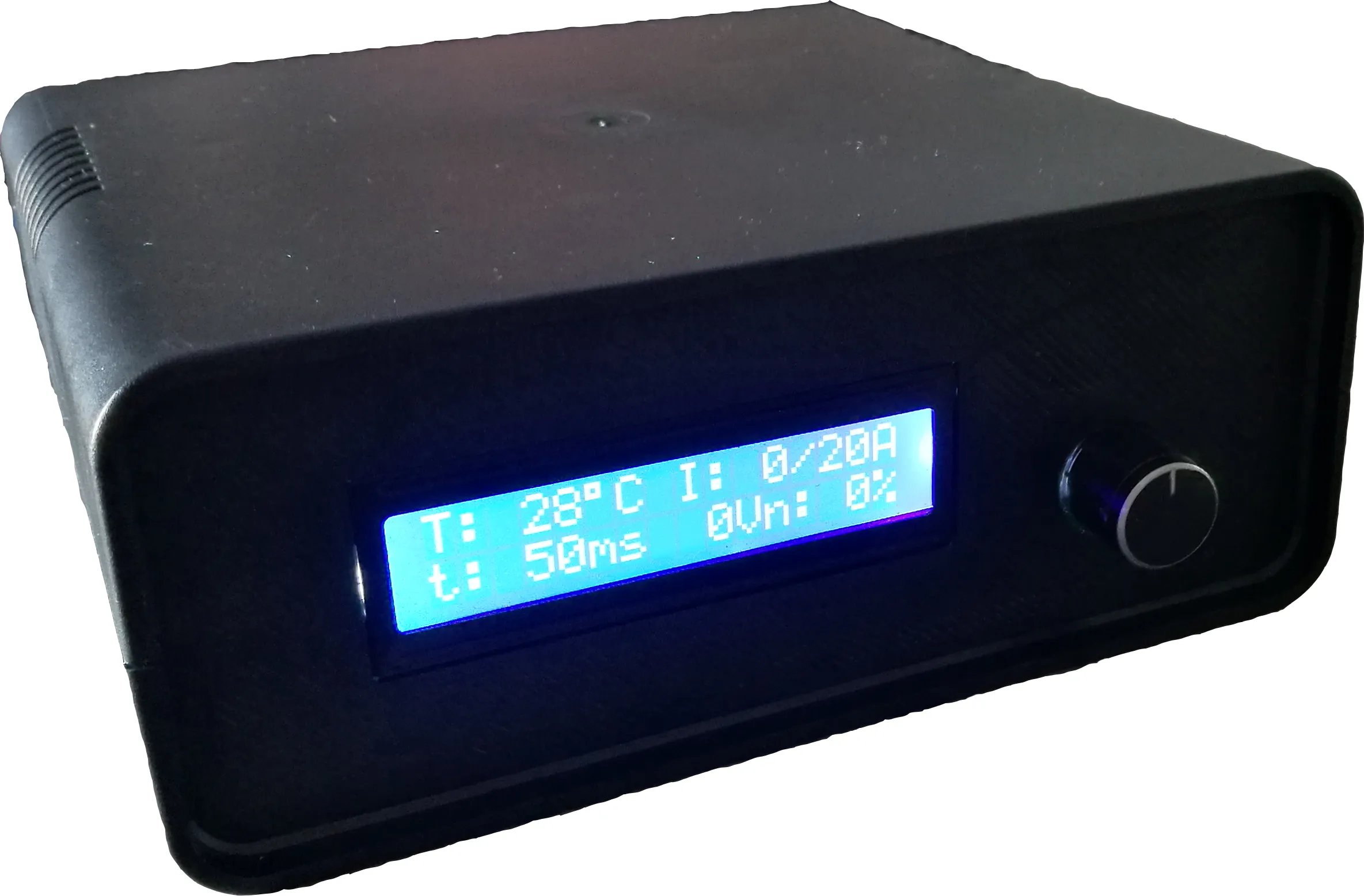

    1.Der Digital-Booster

    Der Digital-Booster ist ein leistungsstarker Booster. Er kann bis zu 10A belastet werden. Dabei ist es möglich, alle Protokolle zu nutzen (DCC, Selectrix, Märklin-Motorola auch Mischbetrieb).

    HINWEIS: Nur mit der multiMAUS lässt sich der Booster in eine vollwertige Zentrale (14 – 128 Fahrstufen, CV-Programmierung, 2048 Weichen schaltbar, 9999 Loks steuerbar) verwandeln!!
    Stecken Sie dazu die Multimaus in den“Master“- Anschluss des Boosters. Es dürfen dann keine weiteren Anschlüsse belegt werden.

    Es lassen sich dann weitere Komponenten (XpressNet Geräte (bspw. Navigator mit XpressNet Wandler, Lenz® USB/LAN Interface für PC und Handysteuerung, weitere Mäuse uvm.) über einen XpressNet-Verteiler anschließen!


    1.1 Funktionsumfang des Boosters

    • 2048 Weichenadressen
    • 10239 Lokadressen
    • 14, 28, 128 Fahrstufen
    • LGB MZS kompatibel
    • 15A Spitzenstrom
    • 10A Dauerstrom
    • 12 - 24 V betreibbar
    • temperatur gesteuerter Lüfter
    • LC-Display mit allen Werten
    • einstellbare Stromgrenze
    • einstellbare Kurzschlusszeit
    • Temperatur, Spannung und Stromanzeige
    • Überlastschutz
    • Rückmeldung bei Kurzschluss, Stop, Überstrom und Fehlern
    • RailCom fähig (ohne Rückmeldung)
    • Abmessungen: 150 x 140 x 60 mm


    1.3 Technische Daten des Boosters

    • Spannung: 14 - 24V DC
      Nur Gleichstromtrafos nutzen!
    • Stromaufnahme: 50mA, abgeschaltete Stufe
    • Maximaler Gesamtstrom: 10A dauerhaft
    • Temperaturbereich: -40 bis 60°C
    • Abmessungen (L x B x H): 15 x 14 x 6 cm

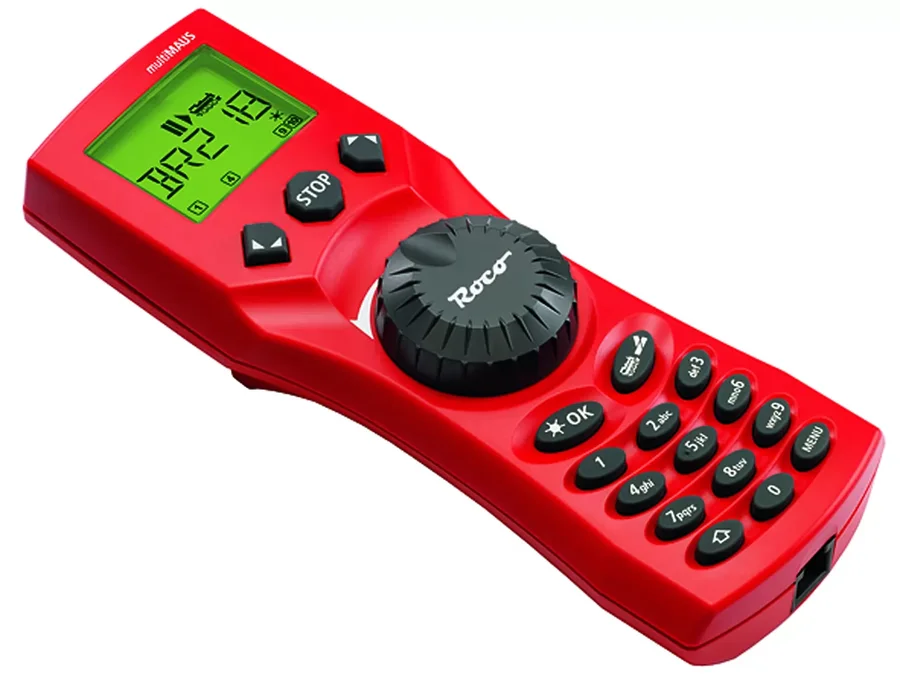

    2.Die multiMAUS

    In der multiMAUS vereinen sich die Funktionalität der legendären Lokmaus mit dem Komfort einer ausgewachsenen Digital-Zentrale. Ob Sie die multiMAUS nur als komfortablen Fahrregler nutzen, oder Ihre Lokdecoder und Weichen umfassend programmieren wollen, das übersichtliche Design in Verbindung mit der einfachen Bedienung macht die multiMAUS zu einem Maßstab für digitale Modellbahnsteuerungen.


    2.1 Funktionsumfang der multiMAUS

    • Verwaltung von 9.999 Lokadressen, wahlweise über Lok-Bibliothek oder Lokadresse
    • alphanumerische Loknamen-Anzeige mit Lokdatenbank für 64 Einträge bzw. Loks
    • Steuerung der Loks mit 14, 28 und 128 Fahrstufen, individuell für jede Lok einstellbar
    • Steuerung von Licht und 20 Zusatzfunktionen bei Lokomotiven
    • Steuerung von bis zu 1.024 Weichenadressen
    • Konfigurationsvariablen (DCC-CVs) schreiben
    NEU ohne Originalkarton aus einem Start-Set vom Fachhändler.

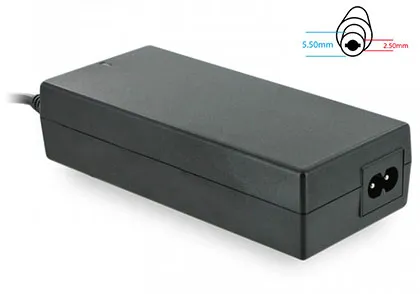

    3. Das Schaltnetzteil

    Das leistungsstarke Schaltnetzteil ist sehr gut für die Stromversorgung von Spur-G-Anlagen geeignet


    3.1 Technische Daten des Netzteils

    • Spannung: 20V DC Gleichspannung
    • Steckverbindung: 5.5x2.5mm
    • Stromstärke: 6A
    • Eingangsspannung: AC 230V
    • Nutzleistung : 120W
    • Netzkabel im Lieferumfang enthalten

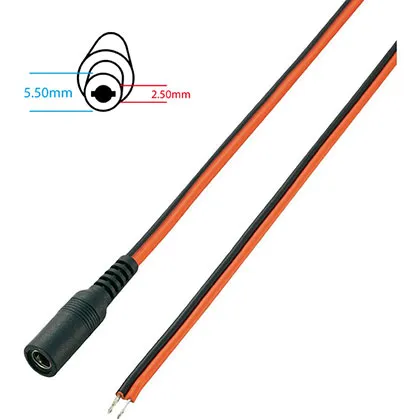

    4. Der Anschlussadapter für Schaltnetzteile

    Adapterkabel zum Anschließen des Netzteiles


    4.1 Technische Daten des Anschlussadapters

    • Zwillingsleitung: 2 x 0,4 mm²
    • Anschluss A: Niedervolt-Buchse
    • Anschluss B: Kabel, offenes Ende
    • Kabellänge: 2 m
    • Typ: DC-2G25-XL
    • Farbe: Rot, Schwarz
    • Herst.-Teilenr.: 93025c181
    • Inhalt: 1 St.
    • Bauform: Buchse, gerade
    • Öffnungs-Ø: 5.5 mm
    • Stift-Ø: 2.5 mm
    • Kategorie: Niedervolt-Anschlusskabel
    • Länge: 2 m
    • Nennstrom: 5 A


    5. Wichtige Informationen zur Inbetriebnahme


    Bauen bzw. platzieren Sie Ihr Gerät sorgfältig nach den Plänen dieser Bedienungsanleitung. Die Elektronik ist generell gegen Kurzschlüsse oder Überlastung gesichert, werden jedoch Kabel vertauscht oder kurzgeschlossen kann keine Sicherung wirken und das Gerät wird dadurch ggf. zerstört. Achten Sie ebenfalls beim Befestigen darauf, dass kein Kurzschluss mit Metallteilen entsteht.


    2.1. Anschluss

    Achten Sie auf ausreichend großen Querschnitt je nach Leistungsabgabe (Empfohlen: 2.5 mm2). Achten Sie auf die Trennung, wenn Sie mehrere Booster oder ein Zentrale/Booster-Gemisch betreiben.Schließen Sie niemals mehrere Signalquellen gleichzeitig an. Achten Sie auf die korrekte Polung der Eingangsspannung – Zerstörungsgefahr!





    Weitere Hinweise und Anschlussmöglichkeiten finden Sie unten in den Bedienungsanleitungen!

    Die folgende Firma hat diese Produkte für Modell-Land hergestellt:
    MD-Electronics, Marius Dege, Hornerstraße 24, 33102 Paderborn
    (WEEE: DE69511296)
