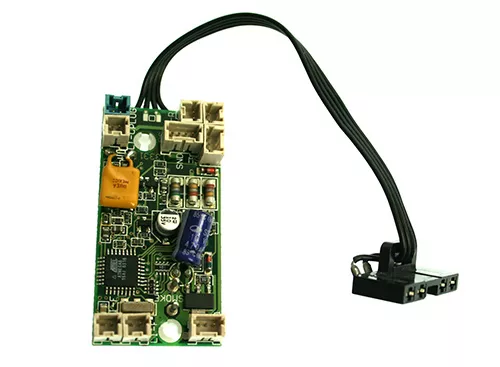

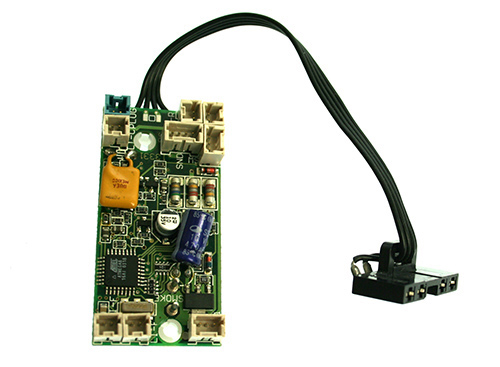

Dekoder 1,5 Ampere für Loks mit 1 Motor ML-Train 84001003

Funktionsumfang

• 14 und 28 Fahrstufen
• 10239 Lokadressen
• programmierbare Fahrkurve
• Anfahr-, Mittel- und Höchstgeschwindigkeit (sowie Verzögerungszeiten) einstellbar
• Serielle und parallele Steuerung für alle Licht- und Funktionsausgänge
• Digital- und Analogbetrieb mit automatischer Erkennung
• Kompatibel zu NMRA DCC und LGB® MZS (alle Generationen)
• Lastregelung neuester Generation (für Digital- und Analogbetrieb)
• Einstellbare Motorfrequenz (70Hz - 16kHz)
• 7 Lichtanschlüsse (vorne, hinten, innen) max. gesamt 0,6 A
• 2 Funktionsausgänge (alle mit konfigurier-baren Sonderfunktionen) max. je 0,6A
• Licht- und Funktionsausgänge dimmbar und analog aktivierbar
• Programmierbare Blinklichtfunktion
• einfache Funktionszuordnung für alle Funktionsausgänge
• alle Funktionsausgänge frei adresSierbar (F1-F16)
• Gesamtbelastbarkeit 4 Ampere (Motorend-stufe und Funktionsausgänge)
• Motorendstufe mit 1,5 Ampere belastbar (für 1 Motor)
• Überlast- und Temperaturschutz für Motor- und Funktionsausgänge
• Resetfunktion für alle CV-Werte

Motor und Gleis Anschlüsse

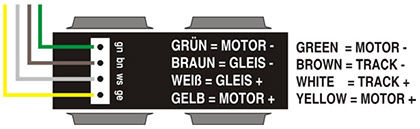

Falls Sie vorhandene Getriebeanschlusskabel in Lokomotiven nutzen möchten, löten Sie das schwarze Getriebekabel am Onboard Dekoders ab und löten Sie dann entsprechend von links nach rechts die Kabel gelb/weiß/braun/grün an den Onboard Dekoder an.

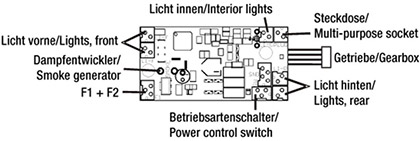

Anschluss Lampen/Getriebe und Funktionsausgänge




Betriebsartenschalter Anschluss

Die Mini CT Buchse des Schalteranschluss, ist auf der Platinenunterseite mittels Lötbrücke überbrückt. Somit kann der Digital Dekoder Onboard ohne weiteres in jeder Lok auch ohne Betriebsartenschalter eingesetzt werden. Zum Betrieb mit Funktionsfähigem Betriebsarten-schalter, muss diese Lötbrücke entfernt werden.


Funktionsstecker Anschluss

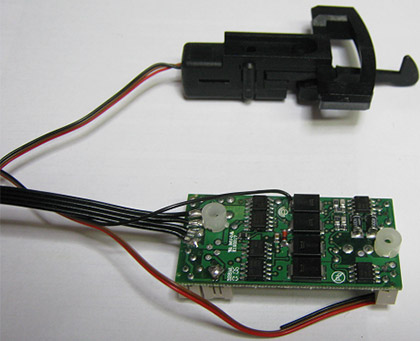

Entkuppler/Dek.-Anschluss

Wird an den Funktionsausgang des Onboard Dekoders ein Verbraucher mit GND/Dec - angeschlossen, so wird dieser direkt an den Gleichrichter auf der Dekoder Rückseite angelötet.




Technische Daten

• Spannungsversorgung: 0-24 V DC/DCC (kurzzeitig max. 27V)
• Gesamtbelastbarkeit: max. 2,8 A
• Motorausgang: max. 1,5A, 70Hz-16KHz, lastgeregelt, Digital und Analog
• Lichtausgänge: max. je 0,6A, 22V dimmbar
• Funktionsausgänge 1-2: max. je 0,6A, 22V dimmbar (max. 1,3 A in Summe aller Licht- und Funktionsausgänge)
• Temperaturbereich: -20 - +50°C

Die folgende Firma hat das Produkt für ML-Train hergestellt:
Massoth Elektronik GmbH, Frankensteiner Str. 28, 64342 Seeheim
(WEEE: DE67610433)
