Explosionszeichnung Dampflok G 3/4 Heidi Nr. 11 RhB LGB 20271

Die Explosionszeichnung zeigt alle Bauteile der LGB 20271 mit ihren Positionsnummern. Über die Nummer finden Sie in der Tabelle darunter das passende Ersatzteil.

Explosionszeichnung der Lok als PDF öffnen

Bedienungsanleitung der Lok als PDF öffnen

Nr.	Bild	Name	LGB-Nr.	Art. Nr.
2		Dampfschlot	E185949	86001001
4		RhB-Puffer m.4-kant, 2 St.	E130420	88201003

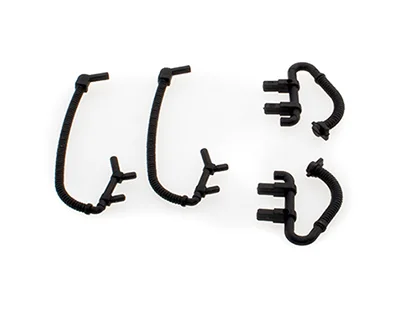

5		Bremsschläuche	E248325	21272005
6		Lampe	E177541	22470004
7		Lampe	E177542	21272007
8	–	Vorläufer	E248326	nicht mehr lieferbar
9		Schraube 3x6,5, 10 St.	E124014	88101005
10		Schraube 3x9,5, 10 St.	E124197	88101006
11		Schraube 2,2x9,5, 10 St.	E124206	88101011
12	–	Griff- und Haltestangen	E248515	nicht mehr lieferbar
13		Kupplung	E171327	80964407
14		Getriebedeckel, Boden	E185774	20781033
15		Getriebemittelteil	E144034	20271188
16		Schleifschuh, Kohle	E177820	82201020
17		Drähte, Brücke, Blech	E162586	23594020
18		Mittelachsfeder 0,7, 2 St.	E132252	82501008
19		Motor	E126050	82501030
20		Untersetzungszahnr. 31/34 Z.	E133761	82201004
21		Rad ohne Einstich	E144040	20271011
22		Rad mit Lager	E144037	21272022
23		Rad mit Einstich	E144045	21272023
24		Haftreifen 25x32x1mm, 20 St.	E126174	82501020
26		Unterlegscheibe, 10 St.	E129250	20215028
27		Unterlegscheibe, 10 St.	E126053	88101025
28		Sechskantschraube M3x7	E126052	88101013
31		Schraube 2,2x6,5, 10 St.	E124010	88101010
–		Lampenringe, 6 St.	E131836	88201024
–		Lokführer	E134991	88501110

Teile mit „–“ sind in der Explosionszeichnung nicht nummeriert.
