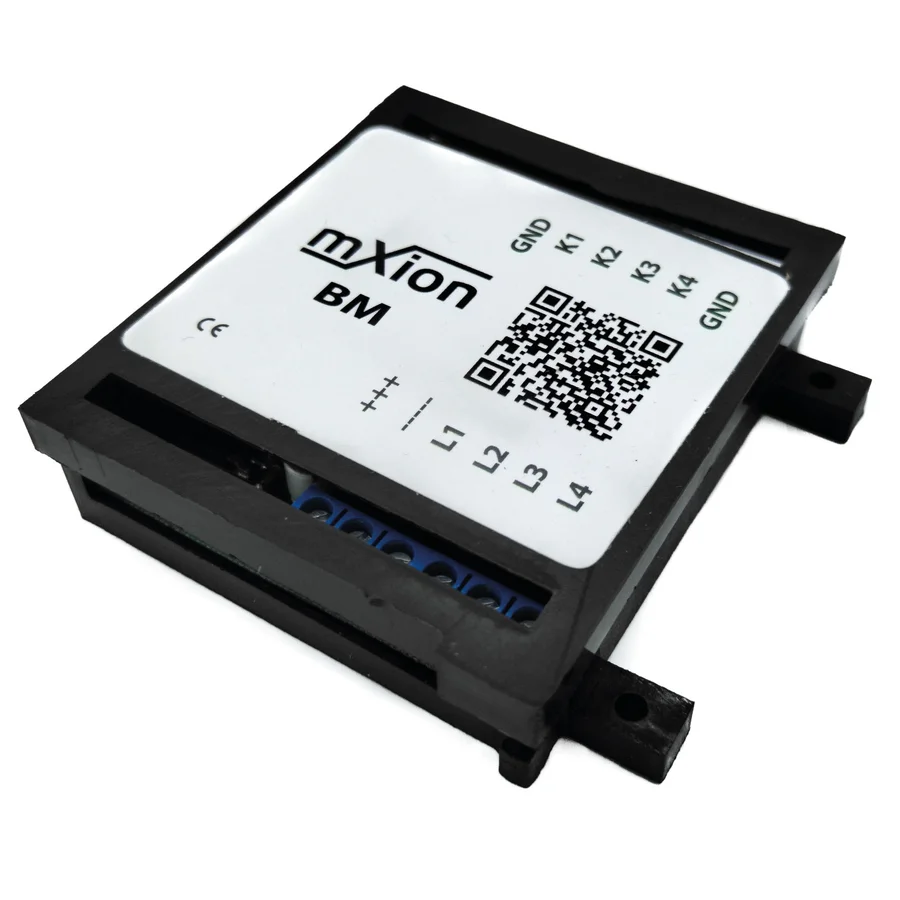

Belegtmeldemodul mit 4 Kanälen ML-Train 84007000

Name: Belegtmeldemodul mit 4 Kanälen ML-Train 84007000
Brand: ML-Train
SKU: 84007000
Price: 29.95 EUR
Availability: OutOfStock
Rating: 4.9 (15 reviews)

[ca. 5,5 x 5,3 cm]
84007000 | EAN: 04251170416146 | LCE5 / Ü-01-02-K3

Belegtmeldemodul mit 4 Kanälen ML-Train 84007000_auswahl1

4-Kanal Belegmeldemodul

Dieser universelle Gleis-Belegtmelder erkennt Züge in bis zu 4 Gleisabschnitten und ist dank offener Kompatibilität problemlos in jedes vorhandene Digitalsystem integrierbar.
8 A Dauerlast pro Kanal

Mit einer Belastbarkeit von 8 A dauerhaft und 10 A Spitze je Kanal bietet das Modul galvanisch getrennte Schaltausgänge sowie integrierte LEDs zur sofortigen Belegungsanzeige.
Stromerkennung individuell einstellbar

Die Erkennungsempfindlichkeit kann pro Kanal in feinen Schritten angepasst werden, sodass auch kleinste Verbraucher innerhalb eines Gleisabschnitts sicher erkannt werden.
Perfekt für PC-Steuerung und Gleispläne

Bei erkannter Belegung schaltet der Ausgang gegen Masse und die Platinen-LED leuchtet – ideal zur Darstellung belegter Abschnitte auf Gleisplänen und in Steuerungssoftware.
Nahtlose Systemerweiterung

Kompatibel mit jedem Rückmelder, lässt sich das Modul flexibel einbinden und erweitert insbesondere das Rückmeldemodul ML-Train 84007001 optimal um weitere Überwachungskanäle.

Rarität: Es handelt sich um einen Auslaufartikel.

Lieferumfang:
1x Belegtmeldemodul mit 4 Kanälen

Achtung!
Nur für Erwachsene und Kinder ab 15 Jahren geeignet.

Funktionsbeschreibung

Das Belegtmeldemodul ist ein universell einsetzbarer Gleis Belegtmelder. Mit 4 Kanälen, integrierten LED´s und galvanisch getrennten Schaltausgängen. Die Belastbarkeit je Kanal liegt bei 8 A dauerhaft, 10 A Spitze. Der Gleisbelegtmelder kann an jeden Rückmelder angeschlossen und somit in jedes Digitalsystem eingebracht werden. Ideal auch zur Erweiterung unseres Rückmeldemoduls ML-Train 84007001. Die Stromerkennung kann in feinen Schritten je Kanal eingestellt werden.

Der Belegtmelder erkennt den Stromverbraucher innerhalb eines Abschnittes. Befindet sich ein Verbraucher innerhalb eines Abschnittes, schaltet der entsprechende Ausgang gegen Masse und die LED auf der Platine leuchtet. Dieses ist ideal geeignet zur Darstellung von Gleisplänen mit Anzeige aktuell belegter Gleisabschnitte, PC-Steuerung uvm.

Funktionsumfang

Stromerkennungsgrenze einstellbar je Kanal

4 Abschnitte überwachbar

4 Kontaktausgänge

Integrierte LED´s

10 A Spitze, 8 A Dauerlast je Kanal

analog/digital (jedes System)

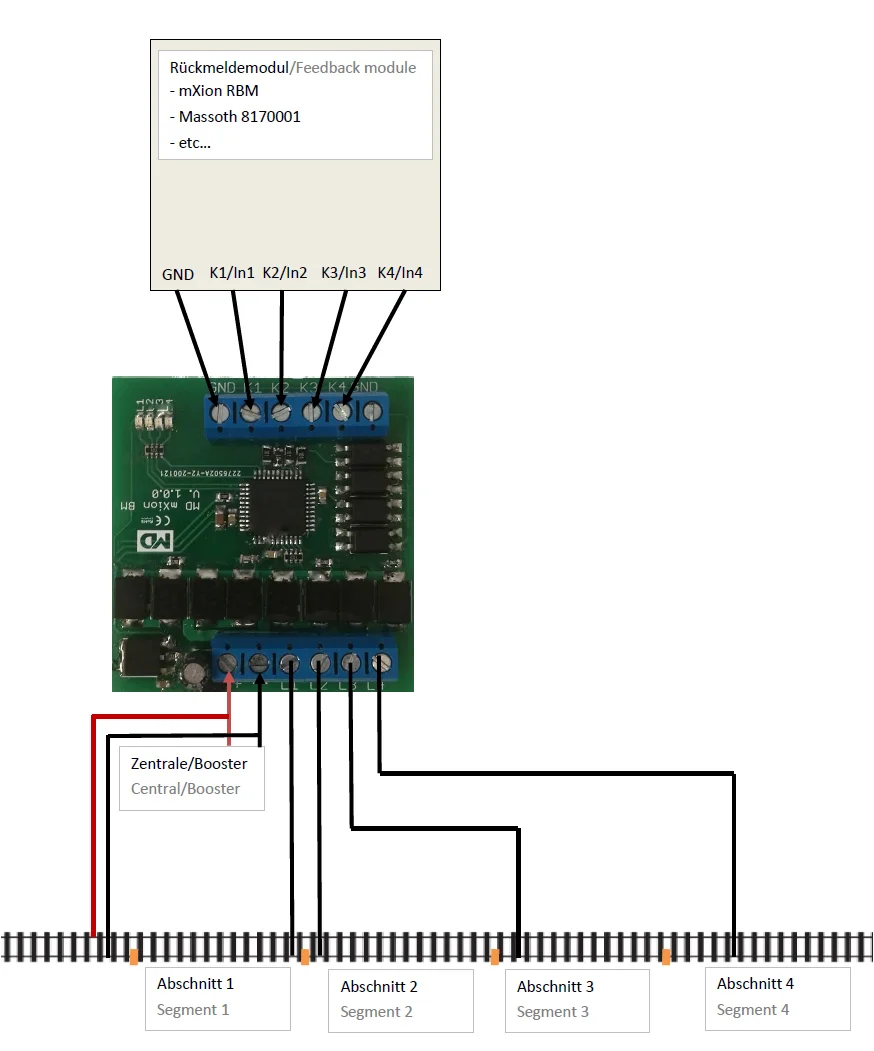

Anschlussplan
